Řada pneumatických komponentů

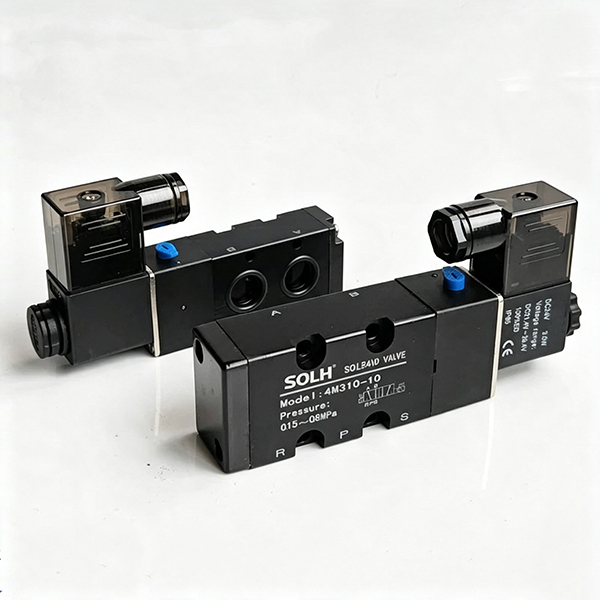

Deskové 5/2cestné solenoidové ventily řady SOLH 4M přísně vyhovují mezinárodním montážním normám NAMUR, jsou určeny pro přímou montáž na pneumatické pohony pohánějící kulové ventily a klapky. Integrovaná spodní základna je dodávána s předem zabudovanými vzduchovými průchody P, A, B, R1 a R2, což umožňuje bezproblémové dokování se vzduchovými dutinami pohonu bez externích hadic pro pracovní porty A/B. Toto zjednodušené uspořádání drasticky snižuje pracovní zátěž uspořádání potrubí a potenciální místa úniku vzduchu ve srovnání s konvenčními elektromagnetickými ventily řady 4V připojenými k trubce. Tato řada využívá konstrukci vnitřní pilotní cívky s bezolejovým provozem, která je nabízena v konfiguracích pro resetování jedné spirálové pružiny (4M×10) a dvoucívkové blokovací paměti (4M×20) pokrývající tři velikosti: 4M100, mainstream 4M200 a 4M300 s vysokým průtokem. Varianty s jednoduchým elektrickým ovládáním se automaticky resetují pod napětím pružiny, jakmile je odpojeno napájení pro scénáře s bezpečným resetem, zatímco verze s dvojitým elektrickým ovládáním si po výpadku napájení udrží svou spínací polohu stabilně, aby udržely stav otevření/zavření ventilu pro dlouhodobé uzamčení potrubí. Každá jednotka je vybavena bočním tlačítkem ručního ovládání pro pohodlné offline uvedení do provozu a testování údržby. Cívky podporují široce používaná globální AC/DC napětí s IP65 prachotěsnou a vodotěsnou ochranou proti vniknutí, vhodné pro náročné pracovní podmínky při úpravě vody, chemických potrubí a obecném přepínání průmyslových kapalin. Tato řada je rozměrově kompatibilní se základnami rozdělovačů sdílenými s ekvivalentní sérií 4V, podporuje instalaci samostatného pohonu nebo centralizovanou sestavu ventilového ostrova prostřednictvím rozdělovačů s více stanicemi. S certifikovaným standardním rozhraním NAMUR, zaměnitelným s běžnou řadou Airtac 4M, slouží jako vyhrazená sladěná ovládací komponenta pro automatickou regulaci zapnutí a vypnutí pneumatických kulových a škrticích ventilů.

Kompaktní pilotně ovládaný solenoidový ventil SOLH 7V zahrnuje kompletní 5/2 a 5/3 cestné varianty, pokrývající vratnou pružinu s jednou vinutím, dvoušroubovou aretaci a tři centrální funkce: střed uzavřen, středový výfuk, centrální přívod tlaku. Přijímá integrovanou konstrukci centrálního výfukového potrubí s přibližně o 30 % vyšší průtokovou kapacitou než tradiční ventily řady 4V, s odezvou spínání ≤50 ms a maximální provozní frekvencí až 5 Hz. Cívky s ultranízkým výkonem generují méně tepla pro nepřetržité napájení, se spotřebou stejnosměrného proudu 0,7 W a střídavým proudem 1,1 VA. Je nabízena řada plných velikostí od M5 do 3/8" s podporou standardních závitových portů i nástrčných rychlospojek. Ventily lze instalovat jednotlivě nebo naskládat na hliníkové rozdělovače s více stanicemi, aby se ušetřilo místo ve skříni a zjednodušilo se hlavní vzduchové potrubí. Rozsahy provozního tlaku 0,15~0,8 MPa s pracovní teplotou -20℃~70℃ těleso ventilu s dlouhou životností spínaný tlakový odlitek pro životnost válce. a centralizované pneumatické ovládání na všech automatizovaných výrobních linkách.

Pilotně ovládaný 5cestný solenoidový ventil řady SOLH SY je plně zaměnitelný s odpovídajícími ventily SMC, včetně SY3000 mini, SY5000 střední hlavní proud, SY7000 velký a SY9000 extra velký model. Poskytuje kompletní možnosti okruhu: 5/2 jednoduchá/dvojitá cívka a 5/3 třípolohový s centrálním uzavřeným, centrálním výfukem a centrálním přívodem tlaku. Standardní 0,35W cívky a volitelné 0,1W ultra-nízkopříkonové energeticky úsporné cívky generují málo tepla pro nepřetržité napájení. Verze interního pilota pracuje 0,1~0,7 MPa, zatímco varianta externího pilota podporuje vakuové prostředí -100kPa. Cívka s mezerou utěsněná dosahuje až 200 milionů spínacích cyklů. Vzduchové porty jsou uspořádány po stranách, nahoře a dole pro flexibilní vedení hadic. Ventily mají zásuvnou západkovou konstrukci kompatibilní s ventilovými ostrovy rozdělovače SS5Y, což umožňuje údržbu jednoho ventilu bez demontáže celého bloku, se zástrčkovým konektorem IP65 a základním krytím rozdělovače IP67. Optimalizované vnitřní běžce poskytují přibližně o 80 % vyšší průtok než starší ventily a vestavěná síťka pilotního filtru zabraňuje uvíznutí cívky prachem. Široce se používá pro směrové spínání válce a centralizované pneumatické ovládání v polovodičových, automobilových svařovacích, balicích a lékařských automatizačních zařízeních.

2/2cestné normálně uzavřené kapalinové elektromagnetické ventily řady SOLH 2S zahrnují dvě plné řady: přímo působící modely 030/050 s malým otvorem a pilotně ovládané varianty s velkým otvorem 150~500, pro automatické zapínání a vypínání potrubí čisté vody, stlačeného vzduchu, řezné chladicí kapaliny, mazacího oleje a slabě korozivních kapalin. Verze s přímým účinkem umožňuje spouštění při nulovém tlaku bez limitu minimálního rozdílu tlaku, vyznačuje se kompaktní velikostí, univerzální montážní orientací a milisekundovým rychlým spínáním, ideální pro nízkotlaké aplikace s mikroproudem, jako je chlazení jednobodových obráběcích strojů, 3C mikro větve vzduch/voda a mini čisticí zařízení. Pilotně provozovaný typ vyžaduje minimální tlakový rozdíl 0,05 MPa pro úplné otevření, poskytuje ultra velký průtok s nízkovýkonovými nízkoteplotními spirálami, vhodnými pro odvodňovací sběrače vzduchových kompresorů, hlavní potrubí rozstřikovací vody a potrubí pro úpravu cirkulující vody s vysokým průtokem. Standardní těsnění z nitrilové pryže NBR jsou vybavena volitelným těsněním EPDM odolným proti kyselinám a horké vodě, vhodné pro potraviny. K dispozici jsou různé mezinárodní standardy závitů (PT/G/NPT) a globální univerzální napětí cívek (DC12/24V, AC24/110/220V), které jsou podporovány možnostmi zapojení konektorů DIN a vodičů. Tepelně odolné cívky umožňují dlouhodobé nepřetržité napájení. Průvodce výběrem: přímočinný typ pro potrubí se statickým tlakem pod 0,05 MPa a malým průtokem větve; pilotní verze pro hlavní sběrače G1/2 a nadřazené se stabilním vysokým tlakem a velkým cirkulačním průtokem. Těsnění EPDM je povinné pro horkou vodu a potravinářská tekutá média.

2/2cestný normálně uzavřený kapalinový elektromagnetický ventil řady SOLH 2W s masivním mosazným tělem zahrnuje přímo působící modely 030/050 s malým otvorem a varianty 150~500 s pilotním provozem s velkým otvorem, určené pro automatické zapínání a vypínání čisté vody, stlačeného vzduchu, řezné chladicí kapaliny, mazacího oleje a potrubí se slabou korozivností. Přímočinná verze realizuje spouštění s nulovým diferenčním tlakem bez omezení minimálního pracovního tlaku, vyznačuje se kompaktní velikostí, univerzální montážní orientací a milisekundovým vysokofrekvenčním spínáním, ideální pro nízkotlaké mikroproudové větve, vakuové pomocné vodní okruhy a jednobodové chlazení pro malé obráběcí stroje. Pilotně provozovaný typ vyžaduje minimální spouštěcí diferenciální tlak 0,05 MPa, poskytuje ultra velký průtok s nízkovýkonovými spirálami s nízkým nárůstem teploty, vhodný pro hlavní odvodňovací potrubí vzduchových kompresorů, hlavní okruhy rozstřikovací vody pro celkovou montáž a vysokoprůtokové cirkulační potrubí pro systémy na úpravu vody. Standardní těsnění z nitrilové pryže NBR jsou vybavena volitelným těsněním EPDM odolným vůči teplu a kyselinám pro potraviny. K dispozici je několik mezinárodních norem pro závity (PT/G/NPT) a napětí cívek v plném rozsahu (DC12/24V, AC24/110/220V), podporované zásuvkami DIN pro kabeláž skříně a vodotěsnými vodiči IP65 pro vlhké venkovní vybavení. Tepelně odolné cívky umožňují nepřetržité 24hodinové napájení bez vyhoření. Pokyny pro výběr: zvolte přímo působící typ pro potrubí se statickým tlakem pod 0,05 MPa a mikro jednobodovým průtokem; vyberte pilotně ovládanou variantu pro hlavní sběrače G1/2 a nadřazené se stabilním vysokotlakým velkým oběhem. Těsnění EPDM je povinné pro horkou vodu, čištěnou vodu a potravinářská tekutá média.

Lehký standardní válec spojovací tyče SOLH MBB je vylepšený lehký model, o 10 % lehčí než tradiční řada MB a plně vyhovuje normám ISO15552 pro přímou výměnu dovážených válců spojovací tyče. Díky oboustranně nastavitelnému vzduchovému polštáři a čtvercovým koncovkám zajišťuje vysokou tuhost, nízkou hlučnost a stabilní bezolejový provoz, vhodný pro středně zátěžové a vysokofrekvenční pracovní podmínky. Pokrývá několik variant a různé možnosti montáže, široce používané v dopravních zařízeních a obecných automatizačních strojích. S vyspělou masovou výrobou a dostatečnými skladovými zásobami podporuje stabilní dodávky a export do celého světa.

Profilový válec SOLH SAI bez spojovací tyče odpovídá normě ISO15552, rozměrově zaměnitelný s řadami FESTO DNC a SE. Má integrovanou hliníkovou hlaveň ve tvaru M a je vybavena oboustranným nastavitelným vzduchovým polštářem a elastickou podložkou PPV a oboustrannými drážkami senzoru. Plné varianty zahrnují jednoduchou tyč, dvojitou tyč, nastavitelný zdvih, uzamykatelný válec a válec s integrovaným ventilem SAIF. Podporuje bezolejový provoz s nízkým startovacím tlakem. Velikosti vrtání φ32~200 mm, přizpůsobený zdvih až do 2000 mm a různé možnosti montáže ISO. Široce se používá v balicích strojích, dopravnících a automatizaci obráběcích strojů. Stabilní hromadná výroba a dostatečné zásoby z něj činí nákladově efektivní obecný lineární pohon pro exportní automatizační zařízení.

Standardní čtyřhranný válec SOLH SE bez spojovací tyče odpovídá normám ISO15552 a VDMA24562, přímo zaměnitelný s řadami FESTO DNC a SMC CP96S. Integrovaný čtvercový hliníkový válec poskytuje vysokou tuhost, je vybaven oboustranným nastavitelným vzduchovým polštářem a 3-strannými drážkami senzoru pro flexibilní instalaci. Varianty zahrnují jednoduchou tyč, dvojitou tyč, nastavitelný zdvih a uzamykatelný typ BSE, vhodné pro středně těžké zatížení a vysokofrekvenční aplikace s dlouhým zdvihem. Tvrdě eloxovaný válec podporuje bezolejový provoz s více možnostmi montáže, široce používaný pro obráběcí stroje, balení a automatizaci dopravníků. Zakázkový servis s dlouhým zdvihem, dostatečné zásoby a stabilní hromadné dodávky pro globální výrobce automatizace.

Ekonomický standardní válec spojovací tyče SOLH SC využívá čtyři spojovací tyče pro upevnění koncových uzávěrů s vysokou tuhostí a odolností proti nárazu, široce používaný jako obecný pneumatický pohon. Rozsah velikostí vrtání φ32~250 mm, vybavený oboustranným nastavitelným vzduchovým polštářem pro snížení nárazu a hluku. Varianty zahrnují jednoduchou tyč, dvojitou tyč SCD, nastavitelný zdvih SCJ a uzamykatelný válec SCL. Volitelný vestavěný magnetický kroužek pro magnetické spínače CMSG/DMSG, který podporuje bezolejový provoz. Kratší tělo než u válců s profilem ISO při stejném vrtání za konkurenceschopnou cenu. K dispozici několik typů montáže pro tlačení, manipulaci a umístění na dopravníku, balicí a montážní linku. Dostatek zásob podporuje hromadné exportní objednávky.
