Vícestupňový vakuový generátor řady PBM/PBX

Mini vícestupňový víceenergetický vakuový ejektor řady PBM / PBX | Stohovatelný vakuový generátor ve stylu Piab

Značka: SOLH by Richge Technology | Ultratenký stohovatelný 2-stupňový Venturiho vakuový generátor

1. Přehled produktu

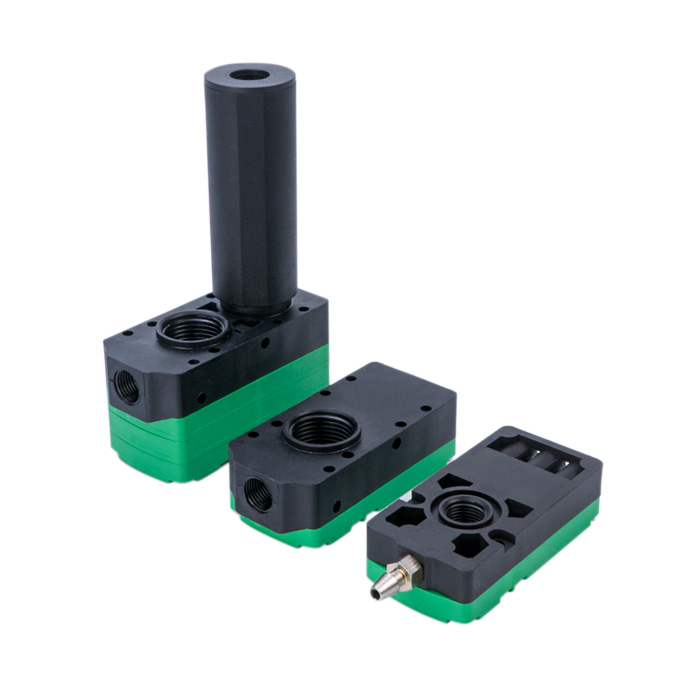

   PBM / PBX jsou mini dvoustupňové difuzní vícestupňové vakuové generátory ve stylu Piab, známé také jako multienergetické vakuové generátory. Přijímají modulární stohovatelný design s ultratenkým lehkým tělem. PBM je standardní verze s vestavěným tlumičem, zatímco PBX je složený externí tlumič. K dispozici jsou tři funkční verze: Typ A bez ventilu, Typ B s přívodním ventilem, Plně integrovaný multienergetický model typu C.

  Umístění jádra: Kompaktní půdorys, nízká spotřeba vzduchu a velký sací průtok. Podporuje vícevrstvé stohování potrubí s nezávislým ovládáním pro více přísavek. Ideální pro robot EOAT, paletizační a porézní obrobky s pěnovými přísavkami.

      • PBM Standard Mini: Vestavěný tlumič, štíhlé tělo, nízká hlučnost, vhodné pro jednu jednotku nebo složenou sestavu

      • Složený typ PBX X-mini: Vyjímatelná vložka externího tlumiče, vyšší maximální vakuum, větší průtok a lepší odvod tepla, navrženo pro nepřetržitý provoz s vysokým cyklem

  Velikostní třídy: 5 / 10 / 20 / 30. Číslo představuje ekvivalentní jmenovitý výkon vakuové pumpy (0,05~0,3 kW). Funkční verze: A základní bez ventilu, B integrovaný přívodní ventil, C plně multienergetický model (přívodní ventil + přerušovací ventil + detekce podtlaku + nastavitelná škrticí klapka vakua).

2. Pravidlo kódování modelu

  Příklad: PBM10-B-K15L-FN / PBX20-C-K15M-FN

     • PBM / PBX

￮ PBM: Standardní mini typ s vestavěným tlumičem

￮ PBX: Složený typ X-mini s externím tlumičem

     • 10: Kód velikosti (5/10/20/30)

￮ 5: Mikro malý průtok, drobné součástky

￮ 10: Malý-střední průtok, 3C malé části

￮ 20: Bestseller se středním průtokem, karton, fólie a pěnová přísavka

￮ 30: Velkoprůtokový, velkoplošný porézní plech a paletizace

     • A/B/C: Funkční verze

￮ A: Bezventilová základní jednotka, pouze tělo generátoru, ovládané externím elektromagnetickým ventilem

￮ B: Verze s jedním ventilem, vestavěný napájecí elektromagnetický ventil, volitelný jednocestný ventil pro udržení tlaku, přirozené uvolnění vakua

￮ C: Plně energetická verze, přívodní ventil + vakuový přerušovací ventil + digitální vakuový tlakový spínač + nastavitelná škrticí klapka

     • K1: Kód kombinace ventilů, K1 = normálně uzavřený přívodní ventil + normálně uzavřený přerušovací ventil

     • 5/6: Napětí cívky: 5=DC24V, 6=DC12V

     • L/M: Specifikace vodiče

     • FN: Výstup tlakového spínače (NPN/PNP, jednotka volitelně kPa/inHg)

  Příklad objednávky: PBM20-C. Definice: Standardní vestavěný tlumič hluku PBM, velikost 20, plně multienergetický model typu C, integrovaný přívodní a přerušovací ventil, nastavitelné přerušení vakua a alarm detekce vakua.

3. Rozdíl mezi jádry PBM a PBX

4. Verze A/B/C Porovnání funkcí

5. Shrnutí technické specifikace

  Výkon @0,5MPa Napájecí tlak

6. Průvodce výběrem

  Vyberte PBM nebo PBX

     • ✅ PBM: Omezený prostor pro instalaci, robot EOAT, pravidelný přerušovaný cyklus, není potřeba žádný vyčnívající tlumič

     • ✅ PBX: Pěnová přísavka, porézní karton, dlouhý nepřetržitý provoz, vyžaduje vyšší průtok a vakuum

  Vyberte verzi A / B / C

     • ✅ Verze C Multi-Energy: Aplikace robota, rychlé uvolnění odfouknutí + alarm detekce chybějících dílů, snížení externích ventilů a potrubí (preferováno)

     • ✅ Verze B: Omezený rozpočet, žádné vyfukování vakua, obrobek se uvolňuje vlastní tíhou

     • ✅ Verze A: Pevný přípravek se stávajícím externím solenoidovým ventilem, nejnižší pořizovací náklady

  Funkce stohovatelného potrubí (klíčová výhoda PBM/PBX)

     PBM5 může stohovat až 16 vrstev; PBM10 podporuje až 12 vrstev. PBX sdílí stejnou stohovací schopnost. Každá vrstva vlastní nezávislý vakuový okruh bez vzájemného rušení, sdílející jeden hlavní přívod vzduchu. Nejlepší volba pro přenos více stanic a moduly s více tryskami.

     Materiál těsnění: NBR pro všeobecné podmínky; FKM pro potravinářská nebo kyselá/alkalická korozivní prostředí.

7. Pneumatický obvod pro víceenergetický model typu C

     Zdroj vzduchu → Vzduchový filtr AFC (olejová mlha zakázána) → Regulátor tlaku AR → Přívod vzduchu PBM/PBX-C; Vakuový port → vakuový filtr ZFC → přísavka. Dva signálové vodiče DC24V se připojují k PLC: jeden pro řízení vakuové adsorpce, druhý pro nastavitelné přerušení vakua odfouknutím. Zpětnovazební signál vakua používaný pro detekci chybějícího / upadlého obrobku.

8. Provozní poznámky

     • Přívod vzduchu musí být suchý a filtrovaný, maznice olejovou mlhou zakázána. Kontaminace olejem ucpe dvoustupňové trysky.

     • Vakuový filtr ZFC musí být instalován ve vakuovém potrubí. Prach snadno blokuje trysky a snižuje sací sílu.

     • Kazeta externího tlumiče PBX musí být plně nainstalována; jeho odstranění způsobuje extrémně hlasitý hluk.

     • Pomalu upravujte škrticí klapku podtlaku typu C. Přílišné otevírání odfoukne tenké fólie a papírové obrobky.

     • Pro vícejednotkovou naskládanou rozdělovači sestavu zvětšete hlavní přívodní potrubí vzduchu, abyste stabilizovali tlak pro všechny jednotky.

     • Široká teplotní tolerance; zajistěte, aby při nízkých teplotách nedocházelo k námraze na zdroji vzduchu.
