Vícestupňový vakuový ejektor řady ZL112

Značka:SOLH od Richge Technology

Umístění produktu

     Řada SOLH ZL112 je integrovaný vícestupňový Venturiho ejektor plně zaměnitelný s ekvivalentními modely SMC. Vyznačuje se ultra vysokým stupněm vakua, velkým sacím průtokem a drasticky sníženou spotřebou vzduchu. K dispozici je více volitelných integrovaných modulů včetně elektromagnetických napájecích/uvolňovacích ventilů, vakuového tlakoměru, digitálního displeje a vakuového tlakového spínače. Slouží jako základní vakuová jednotka pro automatizovaná robotická ramena a systémy upínání s více přísavkami.

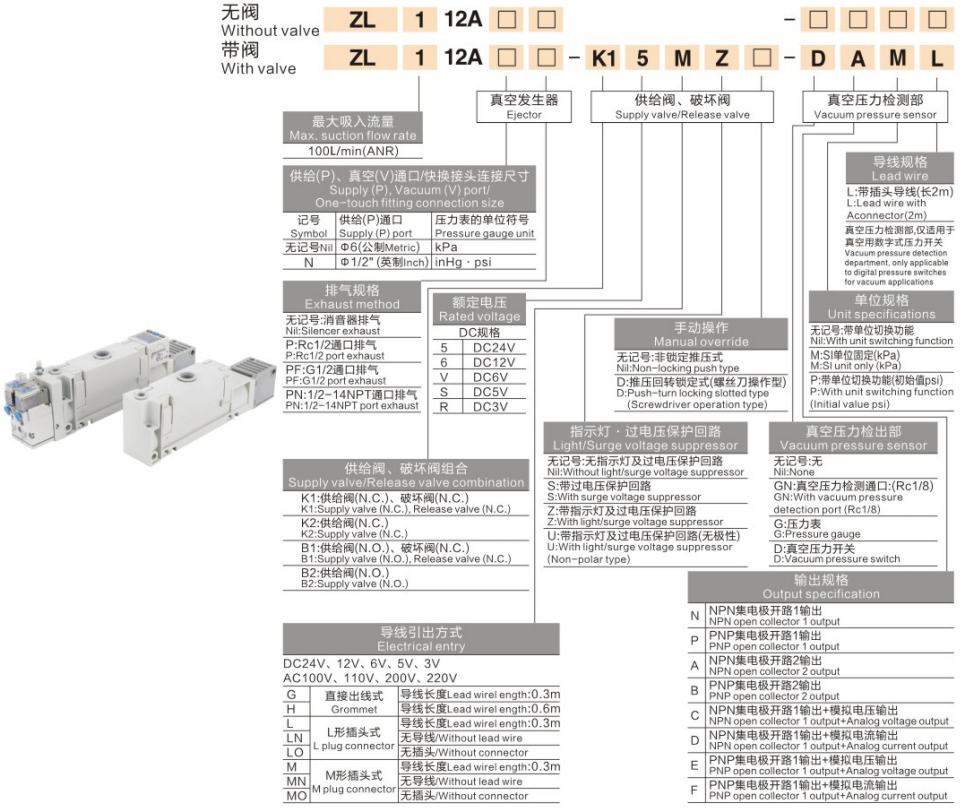

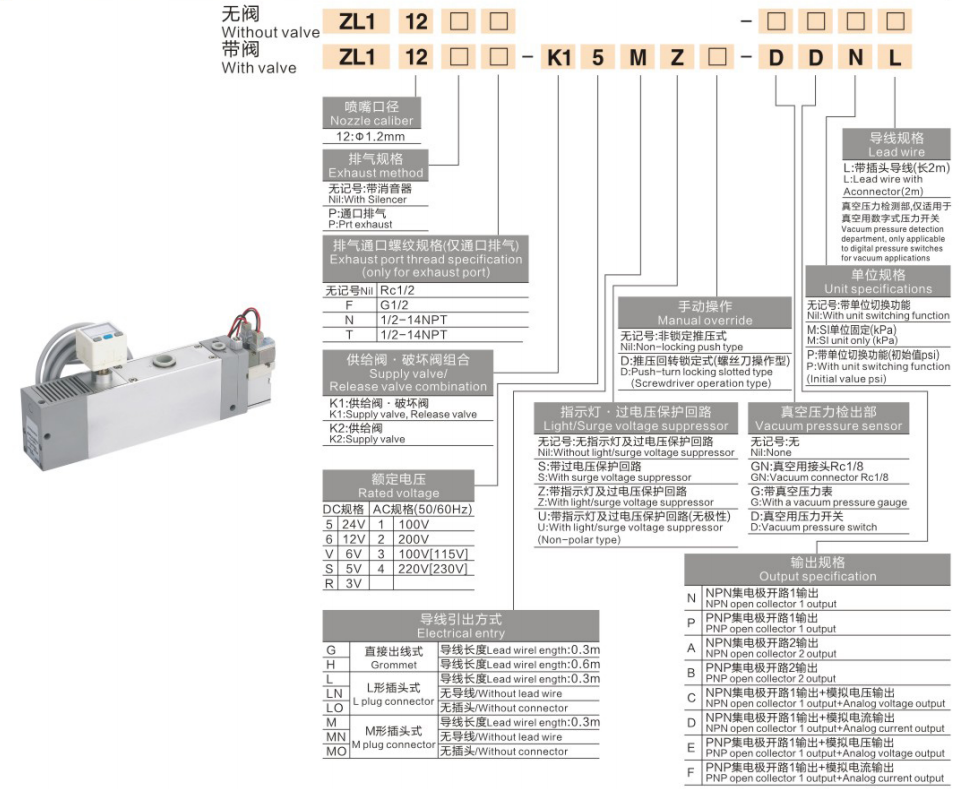

Kompletní pravidlo kódování modelu Úplný rozpis

  1. Modelový příklad s kompletní sestavou ventilu: ZL112-□-□-K15MZ-□-DDNL

Srovnávací tabulka klasifikace a konfigurace řad

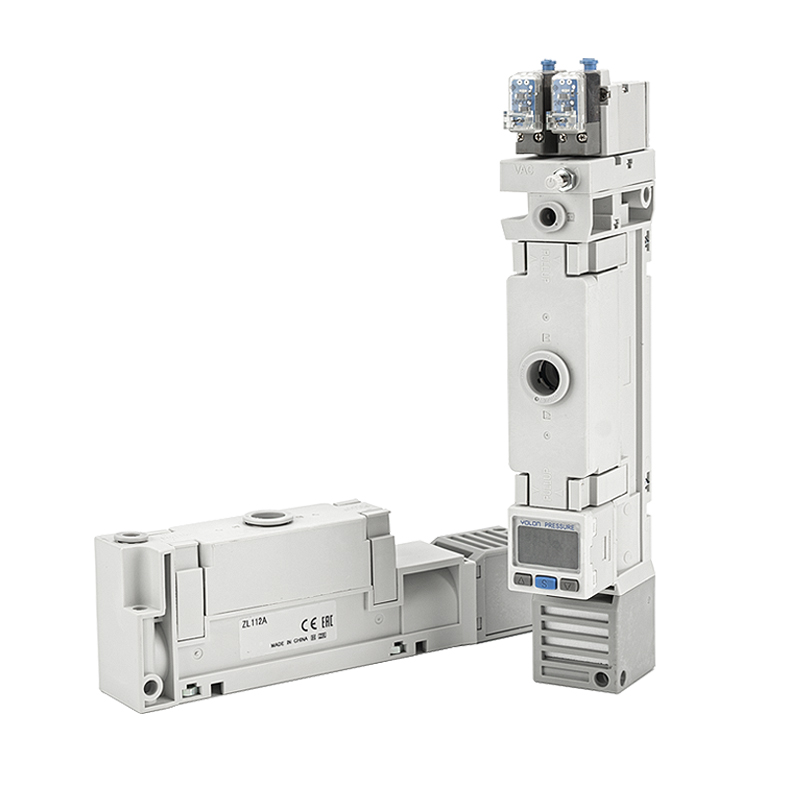

 1. Nová integrovaná řada ZL112A (vylepšená multifunkční verze)

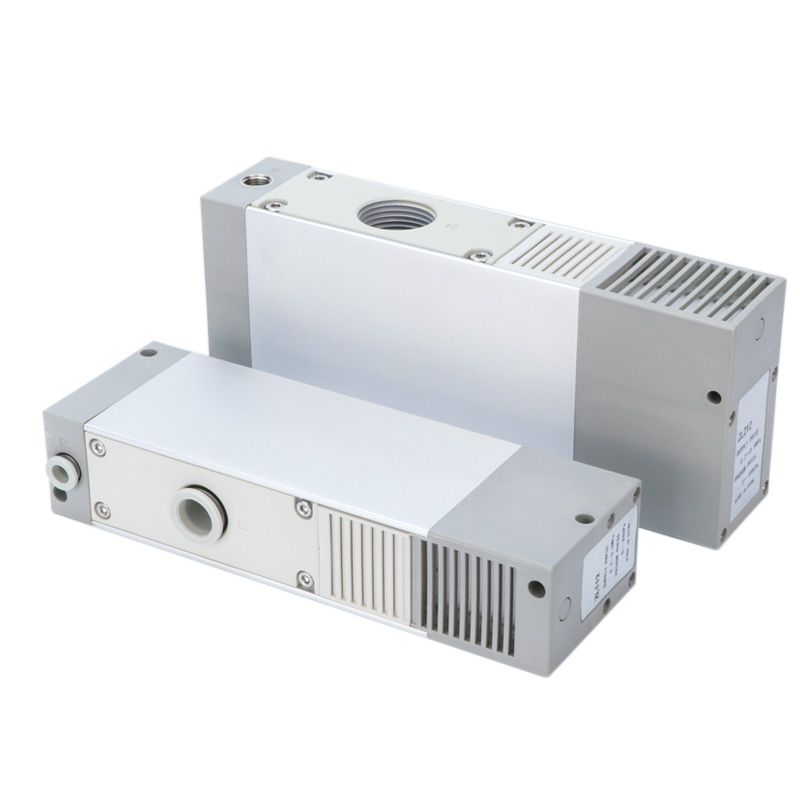

 2. Standardní základna ZL112 Series (mechanické / digitální měřidlo volitelné)

Hlavní výhody produktu

  1. Vícestupňová technologie šetřící energii Venturiho trubicí

     -- Stabilní stupeň vakua -88 ~ -92 kPa, silný sací průtok; spotřeba vzduchu snížena o více než 40 % ve srovnání s jednostupňovými ejektory, což výrazně snižuje náklady na dílenský stlačený vzduch.

  2. Vysoce modulární integrovaný design all-in-one

     -- Volitelný vestavěný napájecí elektromagnetický ventil, vakuový odfukovací ventil, tlumič, digitální/mechanický vakuometr a tlakový spínač. Nevyžaduje žádné další samostatné příslušenství, šetří místo ve skříni a zjednodušuje uspořádání kabeláže.

  3. Integrovaný tlumič hluku s nízkou hlučností

     -- Vestavěná konstrukce tlumiče omezuje hluk při provozu ≤ 70 dB(A), vhodná pro nepřetržitý provoz v dílně.

  4. Bezúdržbová dlouhá životnost

     -- Nulové vnitřní pohyblivé mechanické části, odolné vůči častému nepřetržitému cyklování, podporují 24hodinový nepřetržitý provoz hromadné výroby.

  5. Centrální přívod vysavače s více přísavkami

     -- Vhodné pro synchronní adsorpci s více přípravky na více pracovních stanicích, kompaktní velikost umožňuje přímou montáž na koncový efektor robotického ramene pro zkrácení doby odezvy vakuového potrubí.

Typické scénáře průmyslových aplikací

     -- Automatizované robotické chapadla, manipulace s vícedutinovým sacím zařízením

     -- 3C elektronika, skleněný panel, plech, vakuové vychystávání a umístění porézních obrobků

     -- Vakuová přenosová zařízení pro obalový, tiskařský a potravinářský průmysl

     -- Obrobky a výrobní linky náchylné k úniku vyžadující velký stabilní průtok vakua

Průvodce rychlým výběrem krok za krokem

  1. Potvrďte požadavek automatického řízení vakua

     -- Pouze generování vakua bez automatického vyfukování: Vyberte základní model ZL112A / ZL112 holý (nutný externí ventil)

     -- Doporučuje se automatické sání + rychlé vakuové odfouknutí: varianta K1 se dvěma ventily

     -- Pouze jednoduché sání s prioritou nákladů: Varianta s jedním přívodním ventilem K2

  2. Potvrďte požadavek na signál monitorování vakua

     -- Vyžaduje se zpětná vazba prahu PLC: Vyberte model vakuového tlakového spínače DNL (NPN) / DPL (PNP).

     -- Vyžaduje se místní odečet vizuálního tlaku: D digitální displej nebo G mechanické analogové měřidlo

  3. Potvrďte požadavek na uspořádání výfuku

     -- Standardní regulace vnitřního hluku: Standardní verze s vestavěným tlumičem (prázdný kód výfuku)

     -- Vysoký průtok / centralizované hlavní výfukové potrubí: varianta výfuku s portem P

Shrnutí jedné věty

     Vícestupňový vakuový ejektor Venturiho trubice SOLH ZL112 poskytuje vysoké vakuum -88~-92 kPa s o 40 % nižší spotřebou vzduchu, podporuje duální/jednotné integrované solenoidové ventily, digitální/mechanický vakuometr a tlakový spínač NPN/PNP, integrovaný kompaktní vakuový modul pro robotické automatizované manipulační systémy s více přísavkami.
