Značka:SOLH od Richge Technology

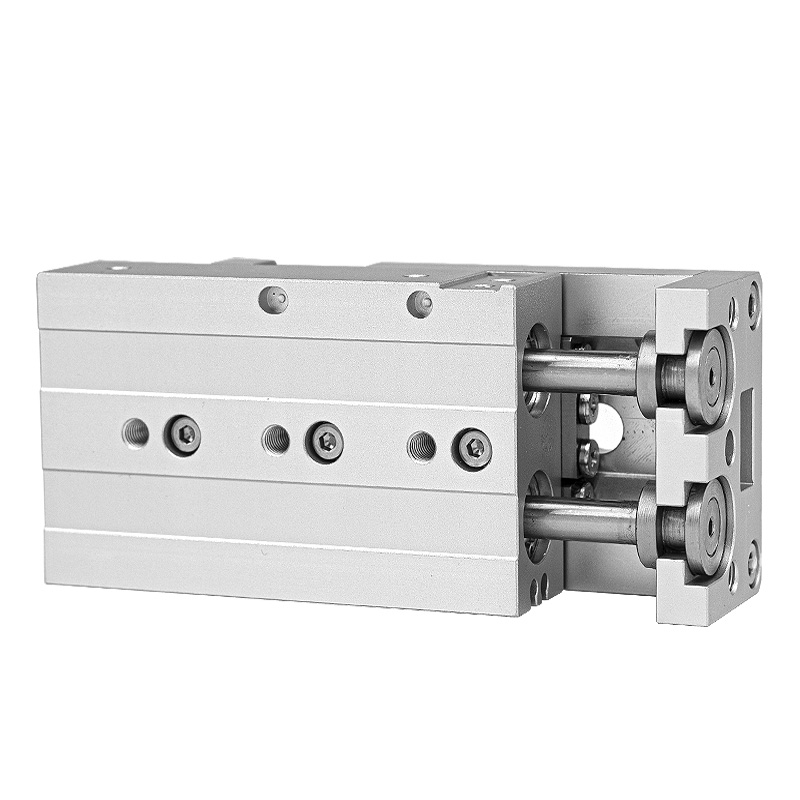

Dvouhřídelový přesný posuvný válec řady SOLH HLS / HLSL využívá lineární vedení s křížovým válečkem jako součást vedení jádra. Ve srovnání s recirkulačními kuličkovými posuvnými válci HLQ poskytuje mnohem vyšší tuhost, vynikající přesnost opakovaného polohování a silnější odolnost vůči excentrickému bočnímu zatížení, dokonale se přizpůsobuje vysokému zatížení, ultra přesné montáži a procesům automatizace polohování.
-- Standardní typ HLS: Těleso válce nainstalované na jedné straně posuvného vozíku, kompaktní celková šířka. Vhodné pro omezený instalační prostor, středně malé zatížení bez zjevného excentrického přesazení.
-- Symetrický typ HLSL: Válec se středem mezi dvěma paralelními křížovými válečkovými vedeními, rovnoměrné rozložení síly, výrazně zvýšená tuhost a vysoká nosnost. První volba pro velké zatížení, excentrické zatížení a velmi přesné pracovní scénáře.
|
Položka parametru |
Podrobnosti specifikace |
| Vodící mechanismus |
Příčné válečkové lineární vedení (typ válečkových kontaktů s čárou) |
| Typ operace |
Dvojčinné vratné |
| Velikosti vrtání (mm) |
6, 8, 12, 16, 20, 25 |
| Standardní možnosti zdvihu (mm) |
10, 20, 30, 40, 50, 75, 100, 125, 150 |
| Rozsah provozního tlaku |
0,15 ~ 0,7 MPa |
| Důkazní zkušební tlak |
1,2 MPa |
| Provozní teplota |
-20℃ ~ 70℃ (bez vnitřní námrazy) |
| Rychlost pohybu pístu |
50 ~ 500 mm/s |
| Tolerance mrtvice |
Zdvih ≤100 mm: +1,0 mm; Zdvih ＞100 mm: +1,5 mm |
| Spec. závitu vzduchového portu |
Vrt 6/8/12: M5×0,8; Vývrt 16/20/25: PT1/8 |
| Magnetický prsten |
Standardně vestavěný (přípona S), kompatibilní s magnetickými jazýčkovými spínači CMSH / DMSH |

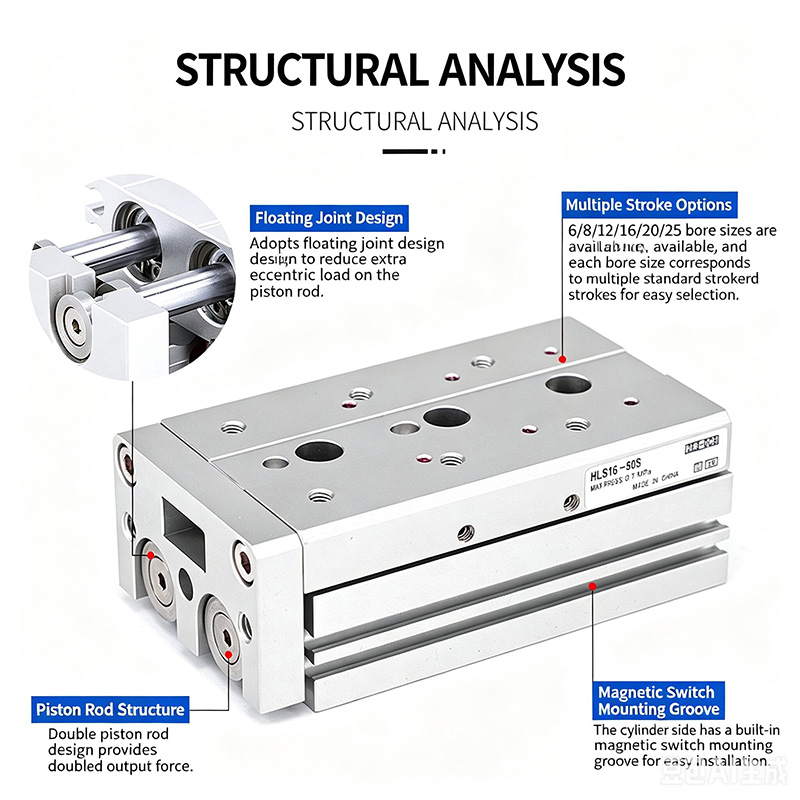

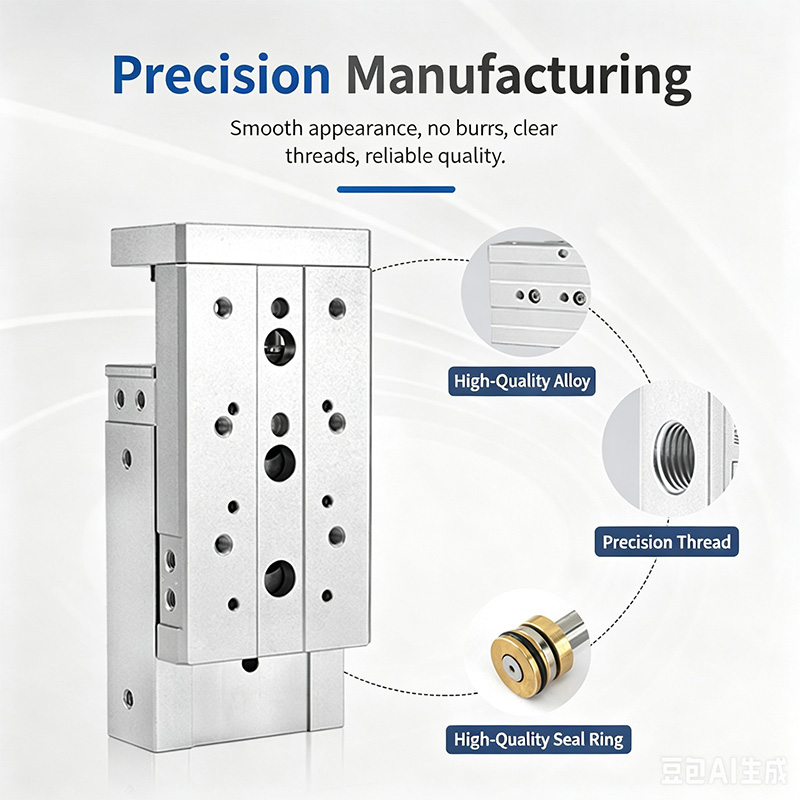

1. Cross Roller Linear Guide (Design Roller Line Contact Design)
-- Ložisková struktura s liniovým kontaktem poskytuje extrémní tuhost, vynikající přímost a přesnost proti rotaci, silnou odolnost proti nárazu a stabilní provoz při velkém zatížení. Integrovaná konstrukce vodicích vozíků z jednoho kusu s ultra nízkým třením, mimořádně plynulým pohybem a prodlouženým servisním cyklem.
2. Vestavěný plovoucí kloub
- Elastické plovoucí spojení mezi pístnicí a kluznou plošinou kompenzuje boční sílu a excentrický krouticí moment, čímž zabraňuje vychýlení pístnice a poškození přetížením.
3. Dvojité paralelní pístnice
-- Dvojitý tahový výstup, vynikající odolnost proti zkroucení, udržuje vysokou přesnost polohování v zatíženém stavu.
4. Vícesměrná univerzální montáž
-- Závitové montážní otvory obrobené na spodní, přední a boční ploše pro 3-směrnou instalaci; přesné otvory pro polohovací kolíky předem obrobené na základně pro rychlé a přesné polohování.
5. 3-stranné montážní povrchy nástrojů
-- Závitové montážní otvory upínacího přípravku na horní a přední straně posuvné části, otvory pro umístění kolíků na horní rovině posuvné části pro zajištění opakovatelné přesnosti polohování přípravku.
6. Předem opracované drážky pro instalaci senzoru
-- Standardní posuvné štěrbiny na straně válce pro flexibilní instalaci a nastavení polohy magnetických spínačů.
7. Možnosti diverzifikovaného vyrovnávací paměti a omezení
-- Pevný vzduchový tlumič, nastavitelný vzduchový tlumič (A/AS/AF), hydraulický tlumič tlumičů (B/BF) a více externích mechanických dorazových bloků jsou volitelné kombinace.

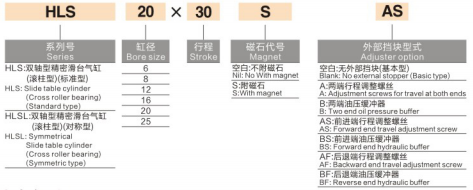

1. Příklad modelu: HLS20×30SAS
-- HLS = série standardních bočních válců; HLSL = Symetricky centrovaná řada s vysokou tuhostí
-- 20 = Průměr vrtání válce (mm)
-- 30 = jmenovitá délka zdvihu (mm)
-- S = Vestavěný permanentní magnetický kroužek (standardní tovární konfigurace)
-- A = Nastavitelný vzduchový nárazník na obou koncích
AS = Nastavitelný vzduchový tlumič pouze na konci zdvihu dopředu
AF = Nastavitelný vzduchový tlumič pouze na konci zpětného zdvihu
-- B = Tlumič hydraulického oleje na obou koncích
BF = Tlumič hydraulického oleje pouze na konci zpětného zdvihu
| Vrtání (mm) |
Efektivní plocha tlačení/tahu (mm²) |
0,2 MPa |
0,4 MPa |
0,6 MPa |
0,7 MPa |
|
6 |
Push:42 / Pull:57 |
8/11 |
17/23 |
25/34 |
29/40 |
|
8 |
Push:75 / Pull:101 |
15/20 |
30/40 |
45/61 |
53/71 |
|
12 |
Push:170 / Pull:226 |
34/45 |
68/90 |
102/136 |
119/158 |
|
16 |
Push:302 / Pull:402 |
60/80 |
121/161 |
181/241 |
211/281 |
|
20 |
Push:491 / Pull:628 |
98/126 |
196/251 |
295/377 |
344/440 |
|
25 |
Push:767 / Pull:982 |
153/196 |
307/393 |
460/589 |
537/687 |
1. Návrhy na výběr
-- Standardní model HLS: Kompaktní instalační prostor, středně malé zatížení, žádné zjevné excentrické přesazené zatížení
-- HLSL symetrický model: Prioritní výběr pro velké zatížení, excentrické boční zatížení, extrémně vysokou tuhost a ultra přesné polohovací požadavky
2. Typické průmyslové aplikace
-- Přesná montáž, automatické polohování, pneumatické upínání a stanice pro předávání obrobků
-- Výrobní linky pro automatizaci polovodičů a elektroniky
- Vysoce přesné testovací inspekční nástroje, lékařská automatizační zařízení, mechanismy upínání obráběcích strojů
Dvouhřídelový kluzný válec SOLH HLS/HLSL s příčným válečkem s vysokou tuhostí se dvěma standardními/symetrickými variantami, vybavený volitelným vzduchovým/hydraulickým tlumičem a antiexcentrickým plovoucím kloubem, prémiový vysoce přesný lineární aktuátor pro polovodičové, lékařské a vysoce zatěžované přesné automatizační zařízení.
