Lopatkový rotační pohon řady CRB1 / CRB2

Lopatkový rotační pohon řady CRB1 / CRB2 (SOLH zaměnitelné)

Značka: SOLH by Richge Technology

Umístění produktu a sériový základní rozdíl

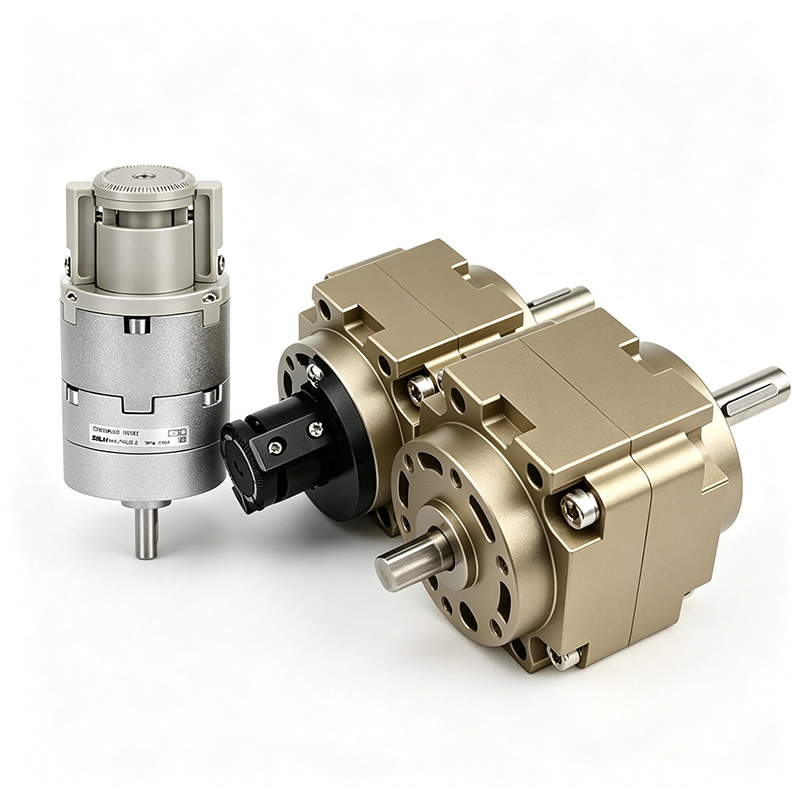

     SOLH CRB1 a CRB2 jsou lopatkové rotační kyvné válce poháněné jednoduchými/dvojitými lopatkami. Bez vůle v záběru ozubených kol se vyznačují ultra kompaktním tělem, nízkou rotační setrvačností a ultra rychlou odezvou.

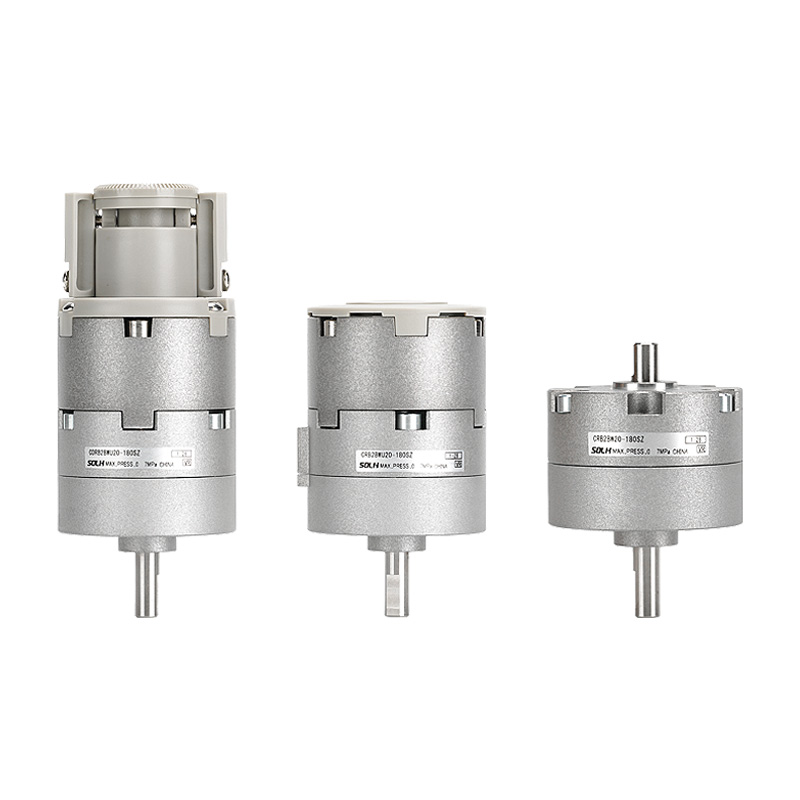

     -- CRB2 (Small Series): Vrtání 10~40 mm pro malé zatížení a úzký prostor, kompaktní lehký design

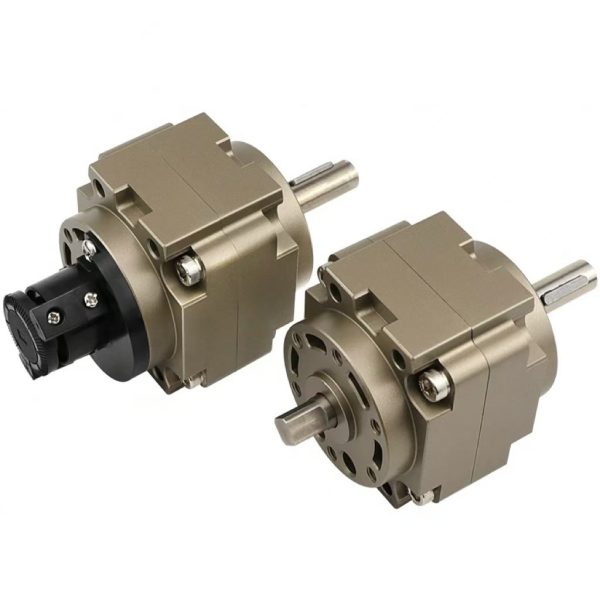

     -- CRB1 (Large Series): Vrtání 50~100 mm pro velké zatížení a vysoký krouticí moment, plná podpora ložiska s vynikající odolností proti nárazu

     Jedna lopatka max. úhel kyvu až 270°/280°, dvojitá lopatka max 90°/100°. Široce se používá pro rychlé rotační překlápění, indexování a polohování automatizačních stanic.

  1. CRB2 Small Standard Series

     -- Velikosti vrtání: 10, 15, 20, 30, 40 mm

     -- Možnosti lopatek: S jednoduchá lopatka / D dvojitá lopatka

     -- Úhel výkyvu: Jedna lopatka 90°/180°/270°; Dvojitá lopatka 90°/100°

     - Základní přednosti: Ultra kompaktní, lehký, nízký spouštěcí tlak, boční/axiální duální portování, volitelný nastavovač úhlu a magnetický spínač

     -- Aplikace: Lehká zátěž, vysokorychlostní rotace, zařízení pro stísněné prostory, 3C elektronika, balení, miniaturní automatika

  2. Řada CRB1 Large Heavy-Duty

     -- Velikosti vrtání: 50, 63, 80, 100 mm

     -- Možnosti lopatek: S jednoduchá lopatka / D dvojitá lopatka

     -- Úhel výkyvu: Jedna lopatka 90°/180°/270°/280°; Dvojitá lopatka 90°/100°

     -- Hlavní přednosti: Vysoký výstupní kroutící moment, velké zatížení, plná podpora ložisek, odolnost proti nárazu, dlouhá životnost

     -- Aplikace: Překlápění těžkých obrobků, indexování ve velkém měřítku, těžké rotační přípravky, montážní linky těžkého průmyslu

Technické specifikace Universal Core

  1. Obecné standardní parametry

  2. Teoretický výstupní točivý moment @ 0,5 MPa (Core Selection Index)

   2.1 Tabulka točivého momentu CRB2

   2.2 Tabulka točivého momentu CRB1

 3 Referenční přípustné radiální a axiální zatížení

     -- CRB2-20: Radiální 120N, Axiální 80N

     -- CRB1-50: Radiální 245N, Axiální 196N

     -- CRB1-100: Radiální 588N, Axiální 490N

Vnitřní struktura a pracovní princip lopatky

  1. Hlavní součásti: Těleso válce, jednoduchá/dvojitá rotační lopatka, výstupní hřídel, sestava těsnění, koncový pryžový nárazník, šrouby pro nastavení úhlu

  2. Pracovní logika: Stlačený vzduch vstupuje do jedné komory, aby tlačil lopatku, aby se otáčela kolem centrálního hřídele, zatímco protější komora vyfukuje.

     -- Dvojitá lopatka: Zdvojnásobený točivý moment, omezený úhel otáčení ≤ 100°

     -- Jedna lopatka: Širší rozsah otáčení až 270°

  3. Jedinečné hlavní výhody

     -- Žádná struktura převodovky a stojanu, nulová vůle, plynulé tiché otáčení bez nárazových vibrací

     -- Ultra kompaktní obrys, nízká rotační setrvačnost, ultra rychlá odezva (otočení o 90° < 0,1 s)

    - Volitelný dutý průchozí hřídel, vhodný pro vnitřní vedení potrubí a kabelů

     -- Dvoukoncové šrouby pro jemné doladění pro limit zdvihu; jednoduchá lopatka nastavitelná 0~270°, dvojitá lopatka 0~90°

Dokončete pravidla kódování modelů

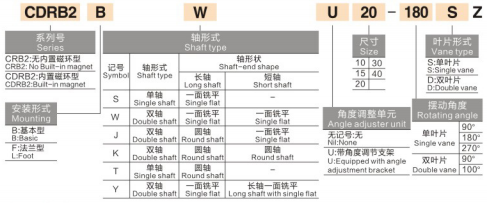

  1. Příklad modelu CRB2: CRB2BW20-180SZ

     -- CRB2 = Série malých lamelových rotačních pohonů

     -- B = základní uchycení příruby; L = Držák nožní konzoly

     -- W = Dvojitý prodloužený hřídel; polotovar = jednoduchý hřídel

     -- 20 = velikost otvoru (10/15/20/30/40)

     -- 180 = úhel výkyvu (90/180/270)

     -- S = jednoduchá lopatka; D = dvojitá lopatka

     -- Z = Vybaveno jednotkou pro nastavení úhlu; polotovar = standard bez seřizovacího prvku

          Prefix CDRB2 = Vestavěný magnetický kroužek pro instalaci magnetického spínače

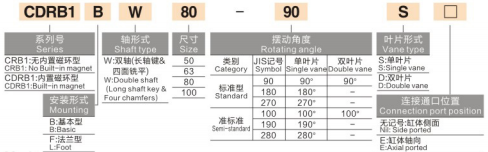

  2. Příklad modelu CRB1: CRB1BW50-90D

     -- CRB1 = Velká řada rotačních lopatek pro velké zatížení

     -- B = Základní montáž; W = Dvojitý hřídel

     -- 50 = velikost otvoru (50/63/80/100)

     -- 90 = úhel výkyvu (90/180/270/280)

     -- D = dvojitá lopatka; S = Jednolopatkové

        Předpona CDRB1 = Integrovaný model s magnetickým kroužkem

Průvodce výběrem krok za krokem a průmyslové aplikace

  1. Pravidla priority výběru

     -- Rozdělení točivého momentu a rozměrů: Malé zatížení úzký prostor → CRB2 (10~40); Velká rotace s vysokým točivým momentem → CRB1 (50~100)

     -- Požadavek na úhel otáčení: Otočení o 90° → Jedna lopatka S; Maximální točivý moment v rozsahu 90° → Dvojité lopatky D

     - Kompromis přesnosti a rychlosti: Typ lopatky s nulovou vůlí, opakované polohování ±0,1°, ideální pro vysokorychlostní lehké provozy; Velké zatížení vysoce přesných ložisek preferuje otočný stůl MSQ s hřebenem a pastorkem

     -- Možnosti funkcí: Potřebný limit jemného úhlu – vyberte příponu jednotky pro nastavení úhlu Z; Vyžaduje zpětnou vazbu polohy PLC – zvolte magnetický integrovaný model CDRB

  2. Typické aplikační scénáře

     -- Lehké linky: Překlápění elektronických součástek, otáčení štítků, utahování uzávěrů lahví, třídění miniaturních materiálů

     -- Stanice pro těžký provoz: Velký obrobek s obratem 90°/180°, indexování montážní linky, těžké rotační upínací přípravky

     -- Obecná průmyslová odvětví: Plně automatické rotační polohovací stanice balení, tisk, zpracování potravin

Porovnání výkonu: CRB Vane VS MSQ Rotační aktuátor s hřebenem a pastorkem

Jedna věta

     Shrnutí SOLH CRB2 malé lehké a těžké rotační aktuátory lopatkového typu CRB1 využívají jednoduchý/dvoulopatkový pohon s nulovou vůlí s volitelným nastavením úhlu a magnetickým spínačem varianta CDRB, vyznačující se rychlou rotací s nízkou setrvačností od točivého momentu 0,05~24N·m, ideální pro vysokorychlostní montážní překlápěcí, indexovací a rotační upínací linky v elektronice, balení.
