Značka:SOLH od Richge Technology

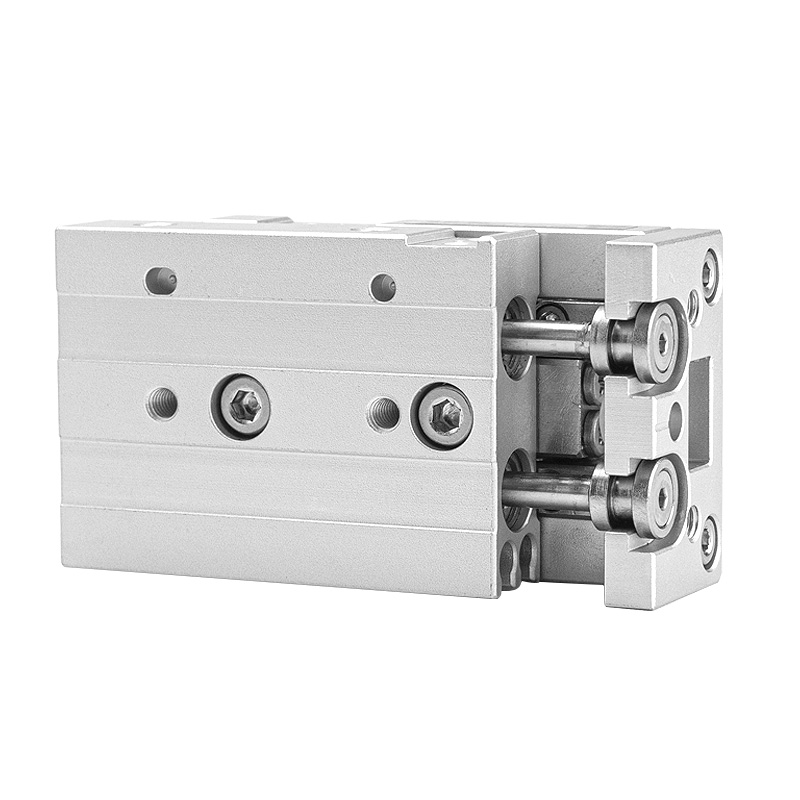

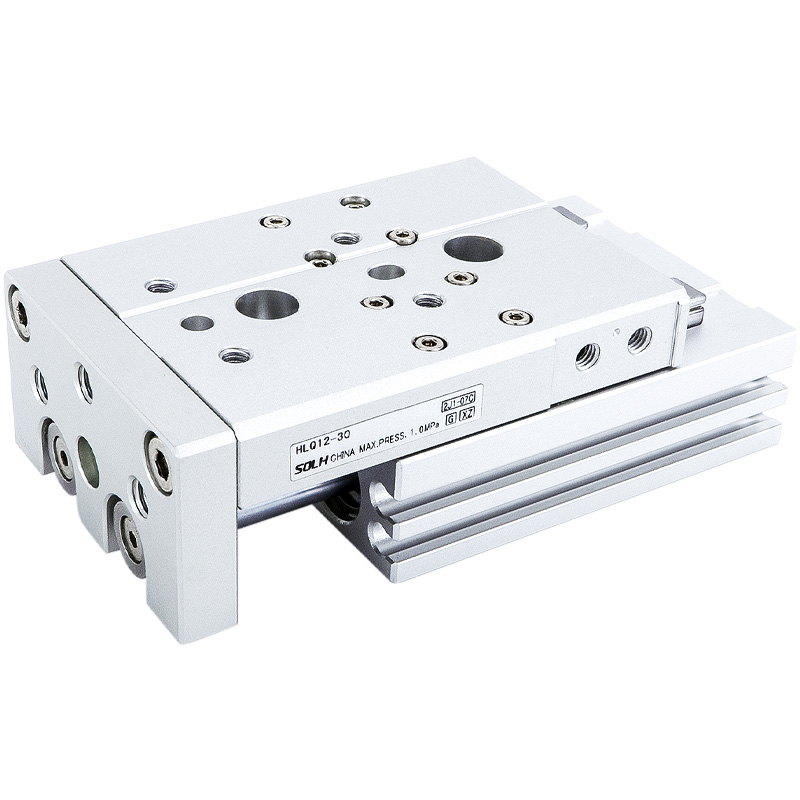

Dvouhřídelový přesný posuvný válec SOLH HLQ / HLQL využívá strukturu lineárního vodícího jádra s recirkulační kuličkou, která poskytuje vysoce přesný a vysoce tuhý hladký lineární vratný pohyb pro automatizovaná zařízení. Dvě varianty pokrývají pracovní podmínky lehkého až středního a těžkého excentrického zatížení.
-- Standardní typ HLQ: Tělo válce uspořádané na boku posuvné jednotky, kompaktní celková šířka
-- Symetrický typ HLQL: Středový válec + dvojité symetrické vodicí kolejnice, ultra vysoká tuhost a odolnost proti vychýlení
-- Vodicí struktura: Lineární vedení s recirkulační kuličkou; jednoduchá kolejnice pro vrtání 6/8, dvojitá paralelní kolejnice pro vrtání ≥12
-- Provozní režim: Dvojčinný vratný pohyb
-- Použitelné médium: Stlačený vzduch s přesností filtrace ≥40μm
|
Položka parametru |
Podrobnosti specifikace |
| Velikosti vrtání (mm) |
6, 8, 12, 16, 20, 25 |
| Standardní rozsah zdvihu (mm) |
10, 20, 30, 40, 50, 75, 100, 125, 150 |
| Provozní tlak |
0,15 ~ 0,7 MPa |
| Důkazní zkušební tlak |
1,2 MPa |
| Provozní teplota |
-20 ℃ ~ 70 ℃ |
| Rozsah otáček pístu |
50 ~ 500 mm/s |
| Tolerance mrtvice |
Zdvih ≤100 mm: +1,0 mm; Zdvih >100 mm: +1,5 mm |
| Závit pro vzduchový port |
Vrt 6/8/12: M5×0,8; Vývrt 16/20/25: PT1/8 |
| Magnetický prsten |
Standardně vestavěný (přípona S), kompatibilní s magnetickými senzory CMSH / DMSH |
1. Dvojité přesné recirkulační kuličkové vodicí kolejnice
- Nízké tření, ultra-hladký pohyb, vynikající přímost a přesnost opakovaného polohování; integrovaná antikorozní prachotěsná vrstva pro prodlouženou životnost.
2. Vestavěný plovoucí kloub
- Elastické plovoucí spojení mezi pístem a posuvným vozíkem kompenzuje boční sílu a excentrický krouticí moment, čímž zabraňuje deformaci pístnice a poškození přetížením.
3. Konstrukce dvojité paralelní pístnice
-- Zdvojnásobený výstupní tah, silný anti-torzní výkon, nulová rotace kluzné plošiny při zatížení.
4. Vícesměrné uspořádání montáže
-- Závitové montážní otvory na spodní, přední a boční ploše pro 3cestnou instalaci; přesné otvory pro polohovací kolíky na základně pro rychlou a přesnou montáž přípravku.
5. 3-stranné montážní plochy přípravku
-- Závitové otvory pro nástroje na horní a přední straně kluzáku; otvory pro polohovací kolíky v horní části jezdce zaručují přesnost opakovaného polohování přípravku.
6. Předem opracované drážky snímače
-- Standardní posuvné štěrbiny na straně válce pro rychlou instalaci a nastavitelnou polohu magnetických jazýčkových spínačů.
7. Různé kombinace vyrovnávací paměti a zastavovacích bloků
- Volitelný pevný vzduchový tlumič, nastavitelný vzduchový tlumič (A/AS/AF), hydraulický tlumič tlumiče (B/BF); k dispozici více externích koncových dorazů.

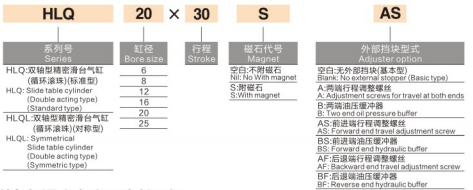

1. Příklad modelu: HLQ20×30SAS
-- HLQ = Standardní dvouhřídelová řada; HLQL = symetrická řada dvoukolejnic s vysokou tuhostí
-- 20 = Průměr vrtání válce (mm)
-- 30 = jmenovitá délka zdvihu (mm)
-- S = Vestavěný permanentní magnetický kroužek (povinná standardní konfigurace)
-- A = Nastavitelný vzduchový nárazník na obou koncích
AS = Přední zdvih jednoduchý nastavitelný vzduchový tlumič
AF = Zpětný zdvih jednoduchý nastavitelný vzduchový tlumič
-- B = Dvojitý tlumič hydraulického oleje
BF = Zpětný zdvih jednoduchého hydraulického olejového tlumiče
| Vrtání (mm) |
Efektivní plocha pístu (mm²) |
0,2 MPa |
0,4 MPa |
0,6 MPa |
0,7 MPa |
|
6 |
28.3 |
5.7 |
11.3 |
17.0 |
19.8 |
|
8 |
50.3 |
10.1 |
20.1 |
30.2 |
35.2 |
|
12 |
113.1 |
22.6 |
45.2 |
67.9 |
79.2 |
|
16 |
201.1 |
40.2 |
80.4 |
120.7 |
140.8 |
|
20 |
314.2 |
62.8 |
125.7 |
188.5 |
220.0 |
|
25 |
490.9 |
98.2 |
196.4 |
294.5 |
343.6 |
1. Logika výběru modelu
-- Standardní typ HLQ: Kompaktní instalační prostor, středně malé zatížení, mírné nebo žádné excentrické boční zatížení
-- Symetrický typ HLQL: Těžké zatížení, zjevné excentrické přesazení, vysoká tuhost a extrémně vysoké požadavky na přesnost polohování
2. Typické aplikace
Přesné polohování, automatický přenos obrobku, pneumatické upínací stanice; široce používané v elektronice 3C, výrobních linkách polovodičů, automatizovaných montážních zařízeních a přesných testovacích přístrojích.
SOLH HLQ / HLQL dvouhřídelový recirkulační kuličkový kluzný válec nabízí standardní kompaktní a symetrické duální varianty s vysokou tuhostí, s volitelným vzduchovým/hydraulickým tlumičem, antitorzní dvojitou tyčí a konstrukcí plovoucího kloubu, univerzální vysoce přesný lineární pohon pro automatizované upínací, přenosové a polohovací zařízení pro střední a těžké zatížení.
