Série kování

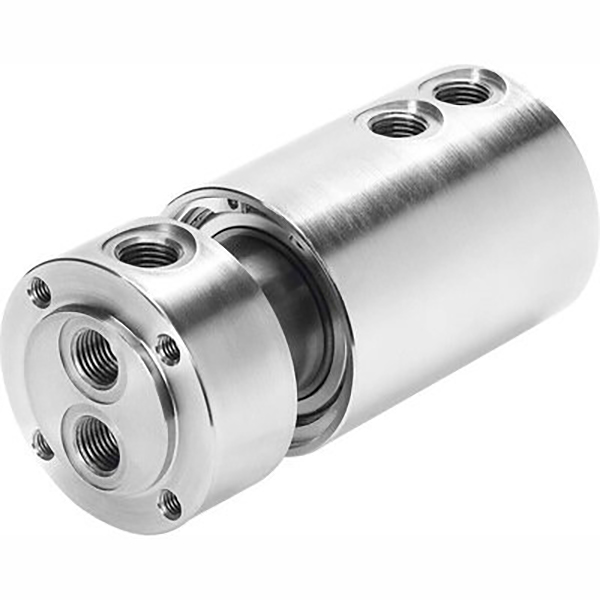

Pneumatický otočný kloub řady SOLIH GF, otočný vzduchový otočný spoj o 360° pro automatizaci. Jednoprůchodové a víceprůchodové verze, vakuové/pozitivní dvojí použití 0,095-1,0 MPa, max. 300 ot./min., přesné těsnění ložiska s nízkým momentem, tělo z hliníkové slitiny. Porty M5-G1/2, kompatibilní s jednodotykovými armaturami. Ideální pro otočné stoly, indexovací desky, klouby robotů, otočné přípravky a víceokruhové otočné pneumatické ovládání.

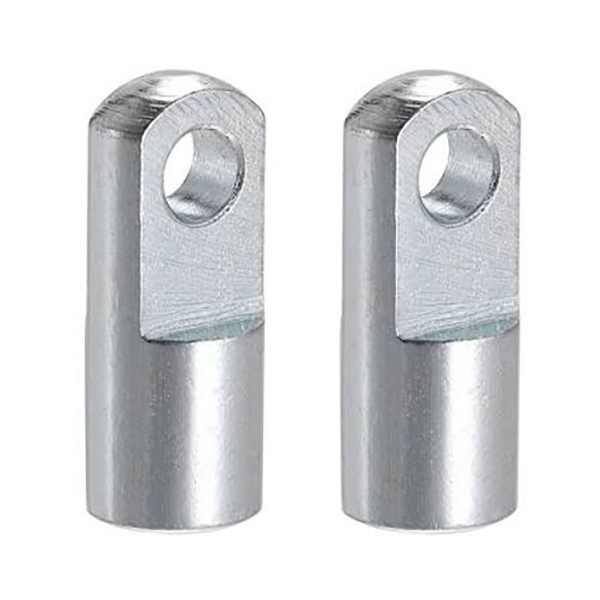

SOLH I typ jednoduchého vidlicového kloubu pro pneumatický válec, levná vidlicová spojka U s výkyvem ±5°. Konstrukce z uhlíkové oceli / nerez, vnitřní závit M10×1,25 M36×2,0 odpovídající válcům 32-200 mm, otvor pro čep φ10-36 mm. Kompatibilní s AirTAC/SMC/domácím pojmenováním (F M10×1,25I, I 32, CA2 40 I). Ideální pro tlakové zatížení, lineární vedení a překlápěcí mechanismy.

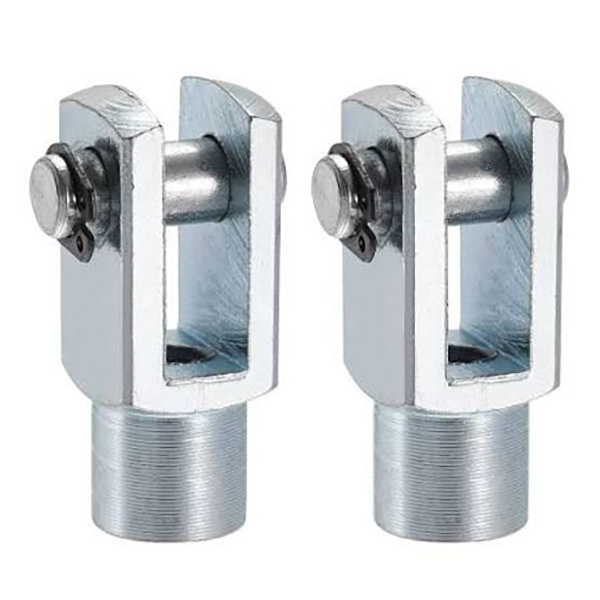

Dvojitý vidlicový kloub typu SOLH Y pro pneumatický válec, standardní vidlicový konektor zaměnitelný s díly SMC/AirTAC. Vnitřní závit M10×1,25-M27×2 odpovídá vrtání 32-125mm, otvor pro čep φ10-27mm, jednorovinný výkyv ±5°. Uhlíková ocel černěná/pozinkovaná nebo nerezová ocel. Ideální pro zátěžové očka s jedním uchem s vysokým zatížením v tlačných a kloubových mechanismech.

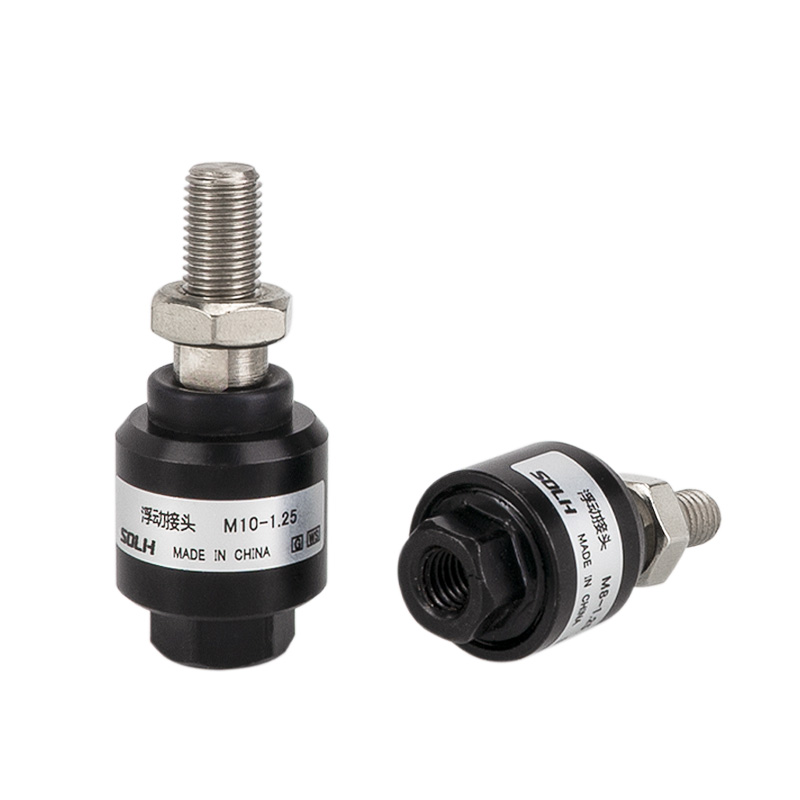

Plovoucí kloub typu SOLH F pro konec pístnice pneumatického válce, pružná kompenzační spojka s kulovou hlavou. Absorbuje axiální/radiální nesouosost (axiální ±1,5 mm, úhlové ±2°~±5°), eliminuje boční sílu a chrání těsnění válců. Závity M6×1,0-M20×1,5 vyhovující otvorům 16-100 mm, eloxovaný hliník nebo nerez 304. Zaměnitelné s AirTAC řady F, SMC JAF/JAHF. Ideální pro lisování, montážní linky a dopravu s dlouhým zdvihem.

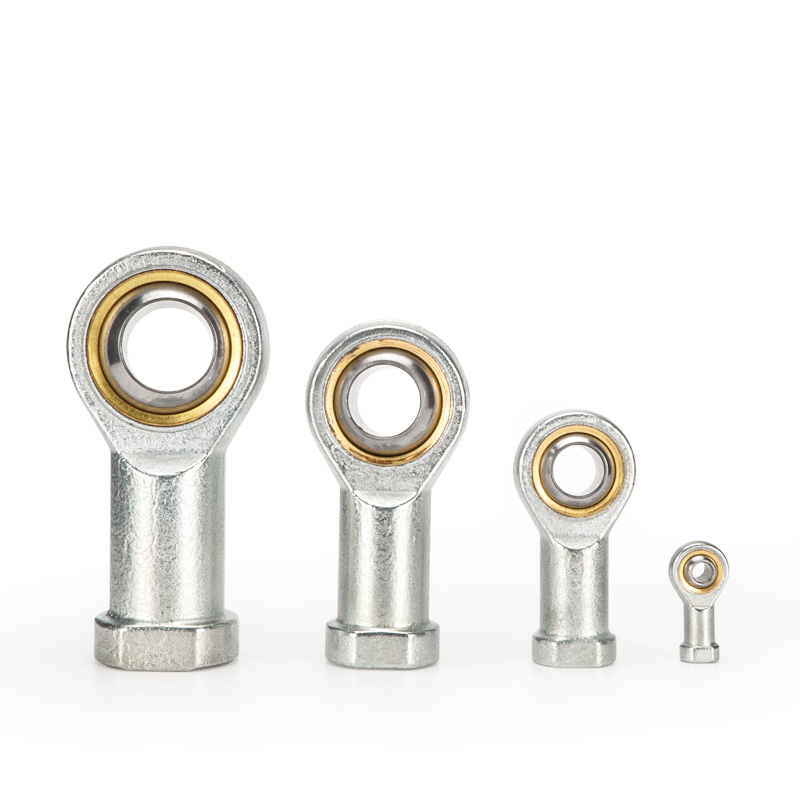

Ložisko na konci tyče s rybím okem typu SOLH pro pneumatický válec, univerzální kloubový kloub 360° s výkyvem ±13°~±15°. Kompenzuje až 2mm koaxiální odchylku, eliminuje boční sílu a chrání těsnění válce. Závity M6×1,0-M27×2 vyhovující otvorům 16-125 mm, ložisková ocel / samomazná měď / nerez 304. AirTAC F-U a SMC PHS jsou zaměnitelné. Ideální pro vysokorychlostní, excentrické a víceúhlové zátěžové mechanismy.

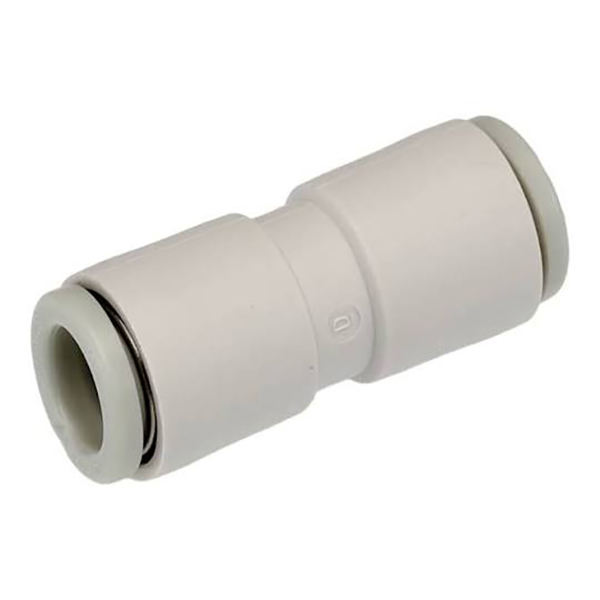

SOLH KQ2H jednodotykové přímé zasunutí šroubení, přímá náhrada za SMC KQ2H. Tělo POM, závit z poniklované mosazi, těsnění NBR. Pracuje pro stlačený vzduch do 1,0 MPa a vakuum do -95 kPa. Kryty Φ2-Φ16 PU/PA trubky, metrické M & R kuželové závity, konfigurace se stejným průměrem a redukcí. Ideální pro vakuové generátory, mikroválce a uzavřená automatická pneumatická potrubí.

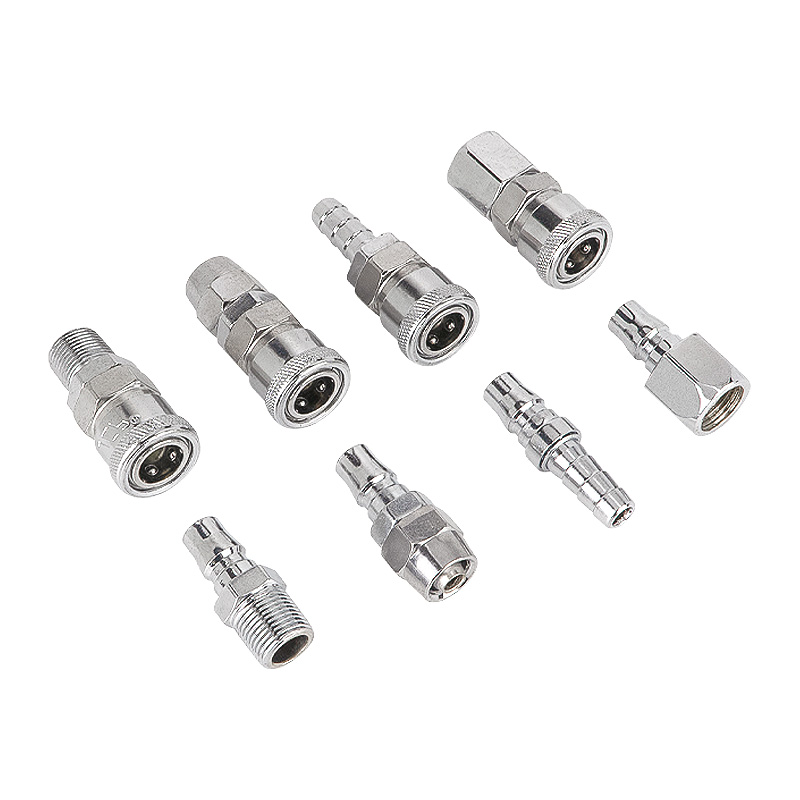

Samosvorná pneumatická rychlospojka typu SOLH C, ocelová kuličková samosvorná konstrukce pro ovládání jednou rukou. NBR těsnění, pracovní tlak 0-1,0MPa. Možnosti z niklované oceli / plastu. Řada PP10~PP40, PF/PH/SP/SM pro PU trubku Φ4×6~Φ8×12 a závity G1/4, G3/8, G1/2. Křížová značka zaměnitelná s SMC & AirTAC. Široce se používá pro vzduchové kompresory, vzduchové nářadí a pneumatická vedení vakuových generátorů.
