Značka: SOLH by Richge Technology | Standardní pneumatický válec Pístnice Y Vidlice Příslušenství vidlice
 |

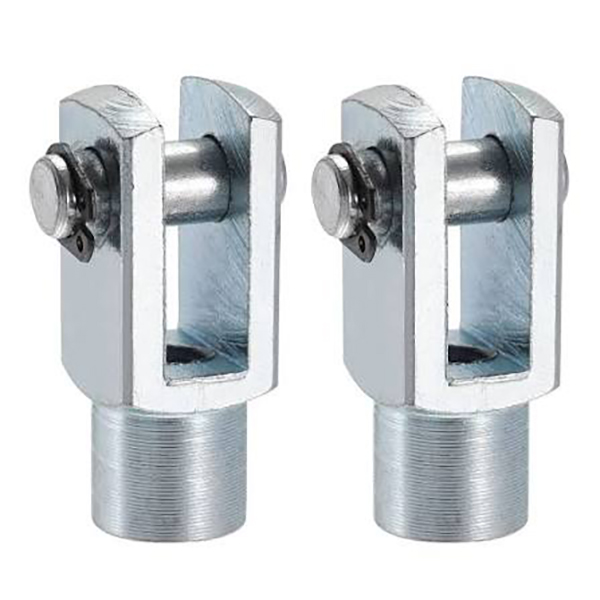

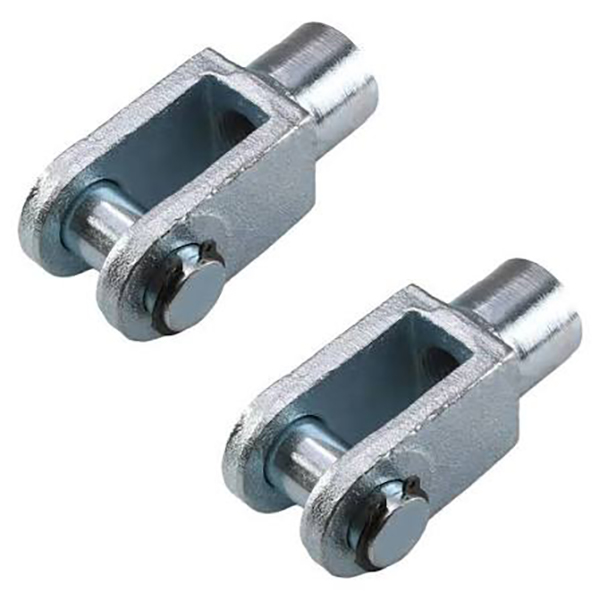

Kloub typu Y, nazývaný také vidlice s dvojitým uchem, je dodáván s vnitřním závitem pro upevnění na pístnici válce. Jeho dvojité uši upínají jedno ucho se zátěží, sestavené čepovým hřídelem pro kloubové spojení. Umožňuje výkyv ±5° v rámci jedné roviny. Jako standardní spojovací příslušenství pro pneumatické válce je plně zaměnitelný se standardními náhradními díly SMC a AirTAC.

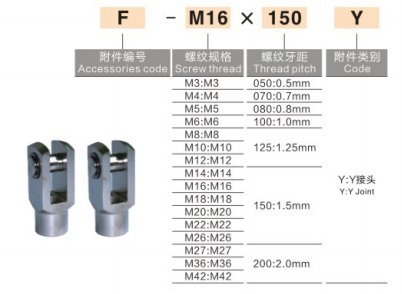

Standard AirTAC: F - Závit + Y
Příklady: F-M10×1,25Y, F-M12×1,25Y
Standard SMC: Y + velikost otvoru
Příklady: Y-32, CA2-40-Y
• Y: Dvouušní vidlice typu Y
• Přípona závitu odpovídá závitu pístnice: M10×1,25 / M12×1,25 / M16×1,5
|
Model |
Závit pístnice |
Shodné vrtání válce |
Průměr otvoru pro čep |
|
Y-M10×1,25 |
M10×1,25 |
32 mm |
φ10 |
|
Y-M12×1,25 |
M12×1,25 |
40 mm |
φ12 |
|
Y-M16×1,5 |
M16×1,5 |
50/63 mm |
φ16 |
|
Y-M20×1,5 |
M20×1,5 |
80/100 mm |
φ20 |
|
Y-M27×2 |
M27×2 |
125 mm |
φ27 |
• Materiál: Uhlíková ocel s černěným / galvanizovaným povrchem, volitelně nerezová ocel
• Úhel houpání: ±5° výkyv v jedné rovině
• Kompatibilita: Vhodné pro standardní pneumatické válce plného rozsahu
• Instalace: Našroubujte kloub na pístnici, vložte zátěžový jednoduchý výstupek do Y vidlice, zajistěte čepovou hřídelí a závlačkou.
|
Příslušenství |
Struktura |
Swingový výkon |
Aplikace |
|
Y Typ Clevis |
Dvojité ucho vidlice |
±5° jednosměrný výkyv |
Spojte pomocí jednoho nosného očka s vysokým zatížením |
|
I Type Clevis |
Jedno ucho |
±5° jednosměrný výkyv |
Spojte se s dvojitým držákem na ucho |
|
Koncové ložisko tyče |
Kulový kardanový kloub |
±13° vícesměrný výkyv |
Pro vychýlení a instalaci excentrického zatížení |
