Typ U Ložisko na konci tyče s rybím okem

Typ U Ložisko prutu s rybím okem | Univerzální kloubové kování 360° pro konec tyče válce

Značka: SOLH by Richge Technology | Univerzální ložisko ojnice pístnice pneumatického válce

1. Přehled produktu

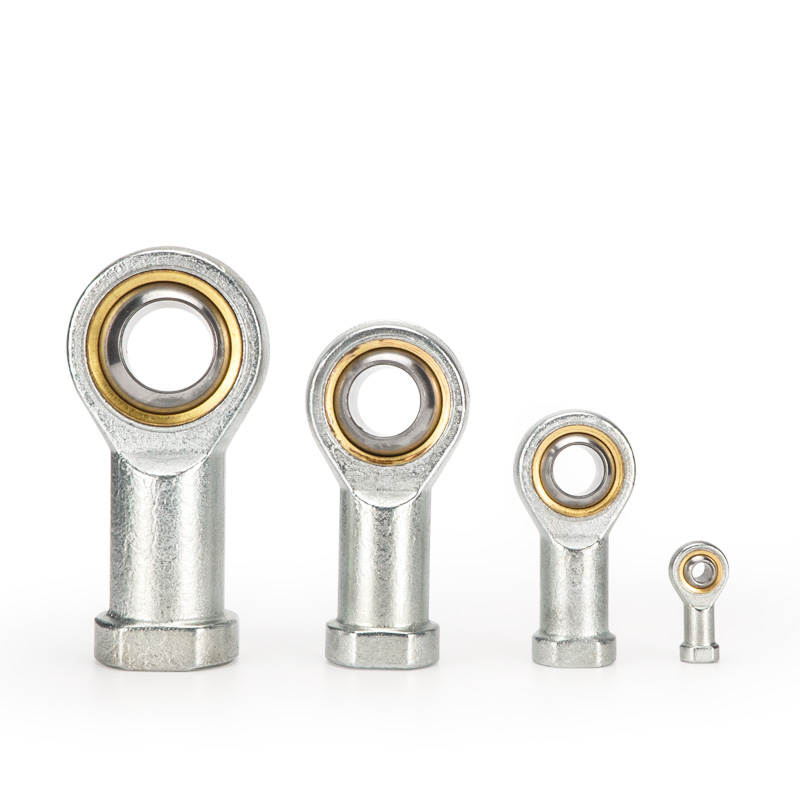

     Kloub s rybím okem typu U, známý také jako kulové ložisko na konci tyče s příponou U, je 360° univerzální kloubové příslušenství namontované na pístnici válce. Řeší problémy s nesouosostí a výkyvy ve více směrech a eliminuje boční sílu, kompatibilní s SC, MA, MAL a dalšími standardními pneumatickými válci.

2. Struktura a základní funkce

     • Struktura: Vnitřní závit (připojit pístnici) + kulové ložisko + vnější kroužek, volný radiální a úhlový výkyv.

     • Kapacita houpačky: ±13°~±15° univerzální výkyv, mnohem větší než ±5° uchycení vidlice I/Y pro vícesměrné adaptivní nastavení.

     • Možnosti materiálu

￮ Standard: Ložisková ocel / uhlíková ocel, povrch kalený černěním nebo pozink

￮ Odolné proti opotřebení: Pouzdro ze slitiny mědi / samomazný typ

￮ Antikorozní: nerezová ocel 304

     • Základní výhody

￮ Kompenzujte koaxiální odchylku do 2 mm a úhlovou odchylku do 15°

￮ Zabraňte ohybovému momentu a boční síle na pístnici, chraňte těsnění válce

￮ Ideální pro vysokorychlostní, vysokofrekvenční a excentrické pracovní podmínky

3. Konvence pojmenování modelů pro běžné značky

  1) AirTAC (široce přijato)

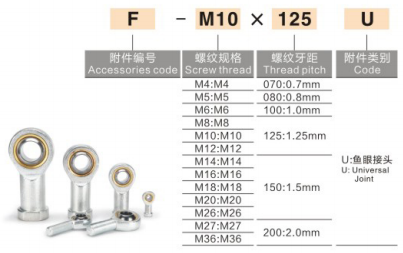

     Formát: závit F-M × stoupání U
     Definice: F = příslušenství; M = specifikace závitu; U = rybí oko na konci tyče

     • F-M8×1,25U pro válec s vrtáním 25 mm

     • F-M10×1,25U pro válec s vrtáním 32 mm

     • F-M12×1,25U pro válec s vrtáním 40 mm

     • F-M16×1,5U pro válec s vrtáním 50/63 mm

     • F-M20×1,5U pro válec s vrtáním 80/100 mm

  2) Řada SMC PHS: Formát: PHS-vlákno, příklad: PHS-10

  3) Všeobecné domácí značení: SI/M12×1,25 (vnější závit), SA/M12×1,25 (vnější závit)

4. Společná specifikace a tabulka přizpůsobení vrtání válce

5. Srovnání: Rybí oko typu U vs I/Y Clevis / F plovoucí kloub

  Průvodce výběrem: Velká excentricita a vícesměrný výkyv → U-typ; Nesouosost & vysokofrekvenční akce → F-typ; Nízká rychlost těžké zatížení → typ Y; Dvojitý držák na ucho → I-type.

6. Pokyny pro instalaci

  1. Našroubujte vnitřní závit na vnější závit pístní tyče, použijte anaerobní zajišťovač závitu a řádně ovládejte utahovací moment.

  2. Namontujte otvor vnějšího kroužku pro zatížení hřídele čepu. Přísné koaxiální vyrovnání není vyžadováno a je povolena určitá excentricita.

  3. Pracovní tlak: ≤1,0 MPa pro standardní válce; provozní teplota: -20℃ ~ +120℃.

  4. Vhodné pro dynamické zatížení push-pull a vysokofrekvenční provoz v omezeném instalačním prostoru. Ne pro nepřetržitý čistě rotační pohyb.

7. Typické aplikační scénáře

     • Automatizační zařízení, 3C elektronika, chapadla robotů

     • Vysokorychlostní dopravní, lisovací a lisovací mechanismy s dlouhým zdvihem

     • Zařízení se špatnou souosostí, silnými vibracemi a excentrickým zatížením
