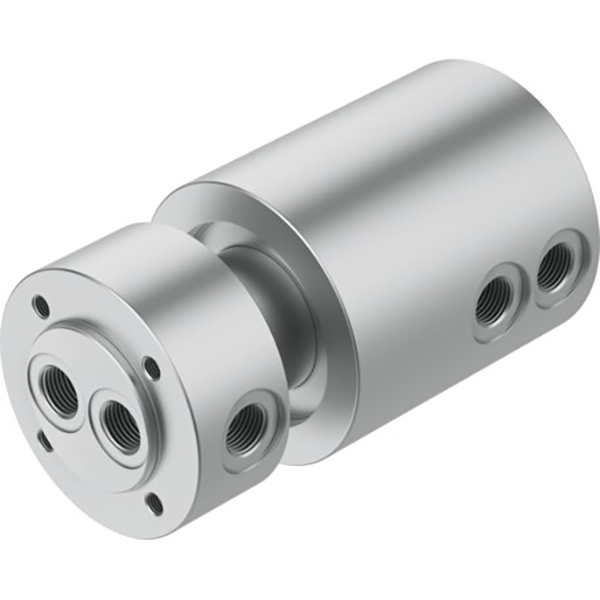

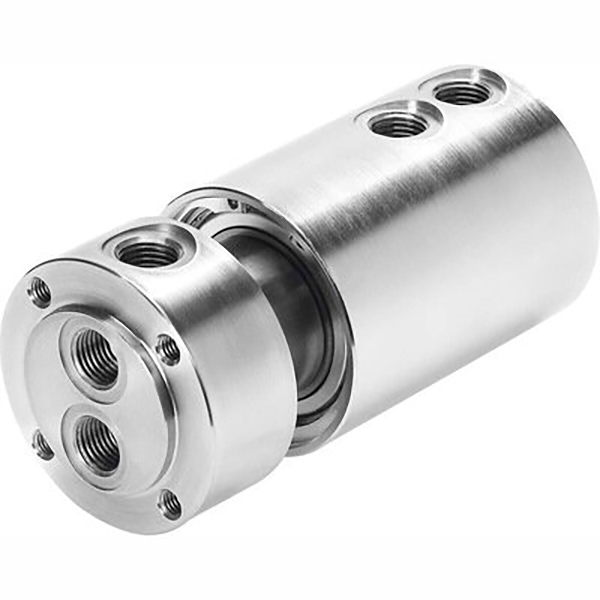

Pneumatický otočný kloub řady GF

Pneumatický otočný kloub řady GF | Jednoprůchodová a víceprůchodová vzduchová rotační spojka SOLIH

Značka: SOLH by Richge Technology | 360° otočný pneumatický otočný konektor vzduchu pro automatizaci

1. Přehled produktu

     Řada GF jsou jednoprůchodové a víceprůchodové pneumatické rotační klouby, které jsou navrženy tak, aby nepřetržitě dodávaly stlačený vzduch ze stacionárního zdroje vzduchu na otočné stoly, klouby robotů a rotační přípravky. Zabraňuje zamotávání hadic, úniku vzduchu a křížení vzduchu během otáčení, ideální pro automatizované rotační pneumatické okruhy.

2. Základní technické specifikace (standard SOLH)

     • Pracovní kapalina: Stlačený vzduch, kompatibilní s vakuem

     • Pracovní tlak: -0,095～1,0 MPa, dvojí použití pro vakuum a přetlak

     • Okolní teplota: -10～60℃

     • Maximální rychlost otáčení: 300 ot./min (standardní verze)

     • Těsnicí struktura: Přesné ložisko + rotační těsnění odolné proti opotřebení

     • Velikosti portů: M5, G1/8, G1/4, G3/8, G1/2

     • Materiál: Tělo z hliníkové slitiny, lehké a odolné

3. Stručný přehled modelu a portu

4. Klíčové vlastnosti produktu

     • Volné otáčení o 360° bez zamotání vzduchové hadice

     • Nízký točivý moment, plynulé otáčení bez zvýšení zatížení motoru

     • Spolehlivé utěsnění, ochrana proti úniku a proti křížovému vzduchu při dlouhodobé rotaci

     • Přímé připojení pomocí jednodotykového kování pro snadnou instalaci

     • Dvojitá funkce pro vakuum a přetlak

     • Pro synchronní ovládání více válců je k dispozici víceprůchodový

5. Typické aplikační scénáře

     • Otočné pracovní stoly, indexovací desky, rotační válce

     • Robotické klouby, manipulátory, rotační přípravky a přípravky

     • Balicí stroje, sítotisky, pneumatické obvody rotačních hradel

     • Zařízení s víceokruhovým simultánním otočným ovládáním
