Jednoduchý vidlicový kloub typu I pro konec tyče válce

Jednoduchý vidlicový kloub typu I pro konec tyče válce | Pneumatický válec I vidlicový konektor

Značka: SOLH by Richge Technology | Standardní koncovka pístní tyče válce s jedním uchem

1. Přehled produktu

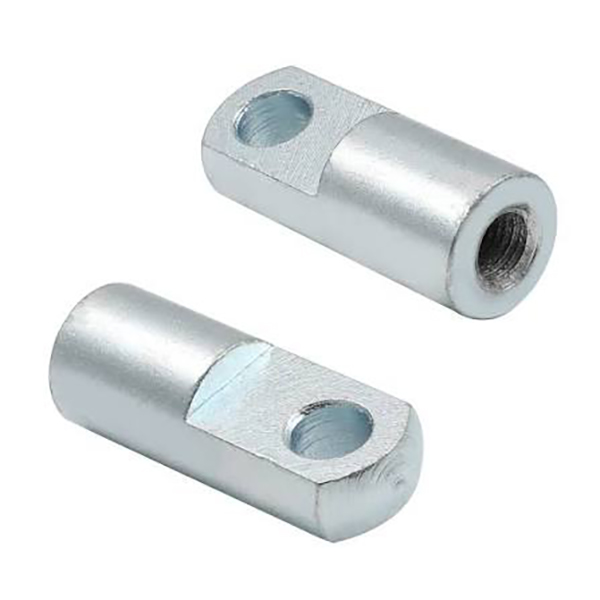

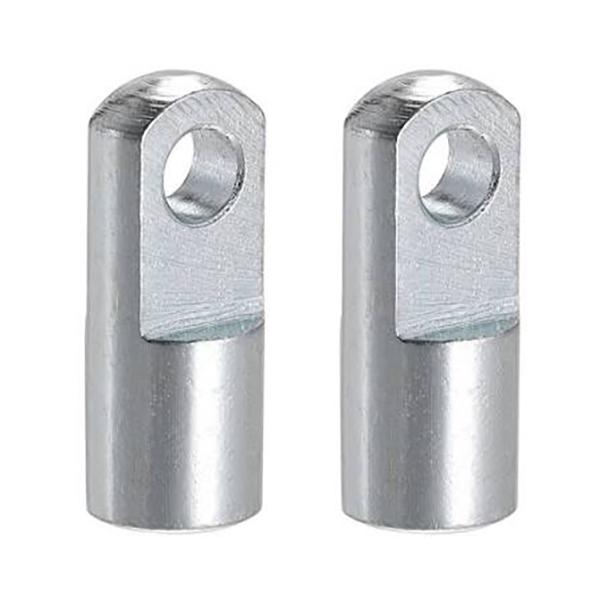

     Kloub typu I, také známý jako jednoucho / vidlicový konektor válce pístnice / vidlicový konektor, se používá pro kloubové spojení mezi pístnicí válce a zátěží. Umožňuje výkyv ±5° v rámci jedné roviny. Díky jednoduché instalaci a vynikající odolnosti v tahu a stlačení je to nejběžnější koncovka pro standardní pneumatické válce.

2. Struktura a klíčové vlastnosti

     • Profil: Válcové tělo s jedním otvorem pro ucho (otvor ve tvaru U); vnitřní závit na konci pro našroubování na pístnici.

     • Funkce: Levná kloubová alternativa k vidlicovému a ojnicovému ložisku typu Y; malý úhel výkyvu kompenzuje chyby vyrovnání během instalace.

     • Materiál: Uhlíková ocel (černěná / poniklovaná), litina, nerezová ocel. Otvor pro kolík vyžaduje odpovídající kolík a závlačku.

     • Srovnávací výhoda: Levnější než plovoucí kloub; vyšší tuhost a větší nosnost než ložisko na čepu.

3. Konvence pojmenování modelů

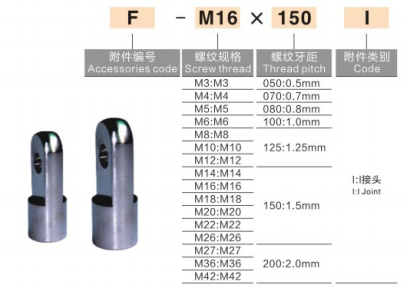

  1) Standard AirTAC: F-M10×1,25I: F = příslušenství, M10×1,25 = specifikace závitu, I = vidlice typu I

  2) Standard SMC (řada MBB / CA2 / CS1)

     • I-32: vidlice typu I pro válec s průměrem 32 mm

     • CA2-40-I: řada CA2, otvor 40 mm, spoj typu I

  3) Všeobecné domácí značení: I-M16×1,5: Závit M16×1,5, vhodné pro válce s vrtáním 50/63 mm

4. Specifikace a tabulka shody vrtání válce

5. Pokyny pro instalaci

  1. Našroubujte vnitřní závit vidlice typu I na vnější závit pístnice, utáhněte jej proti uvolnění. Anaerobní zajišťovač nití je volitelný.

  2. Zarovnejte ušní očko na straně zátěže s otvorem pro jedno ucho na I kloubu, vložte kolík a na oba konce nainstalujte závlačky, aby kolíky nevypadly.

  3. Použití: Push-pull zátěž, lineární vedení, překlápěcí mechanismus. Nedoporučuje se pro vysokorychlostní / vysokofrekvenční výkyvné aplikace (upřednostňuje se ložisko na konci tyče).

6. Rychlý přehled běžného náhradního modelu

     • 32mm otvor: F-M10×1,25I / I-32

     • 40mm vrtání: F-M12×1,25I / I-40

     • Vrtání 50/63 mm: F-M16×1,5I / I-50/63

     • Vrtání 80/100 mm: F-M20×1,5I / I-80/100

7. Srovnání: typ I vs typ Y vs ložisko na konci tyče vs plovoucí kloub
