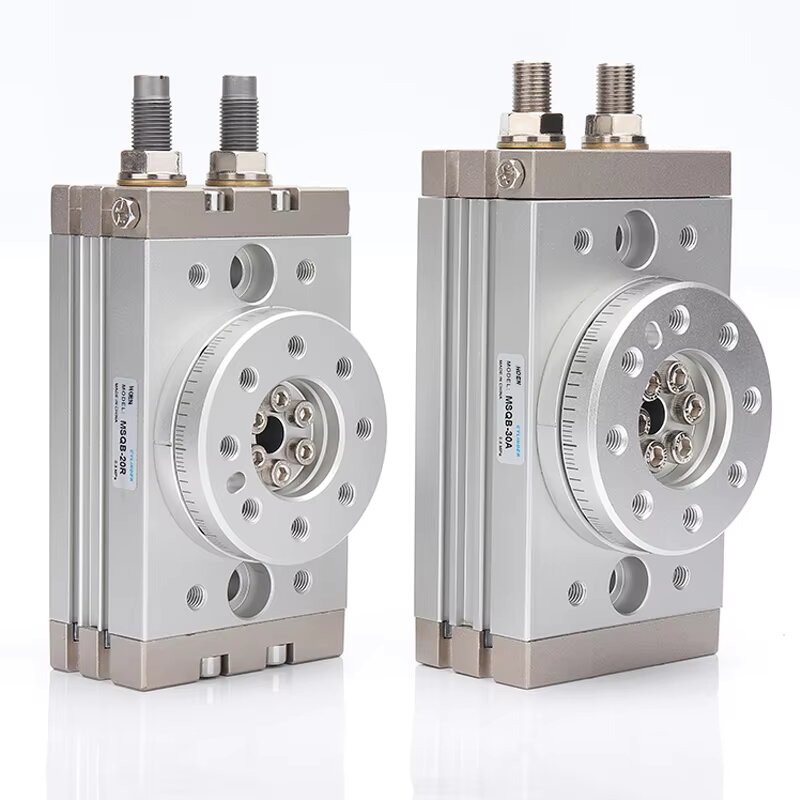

Rotační aktuátor hřebene a pastorku řady HRQ

Značka:SOLH od Richge Technology

Umístění produktu

     Rotační válec SOLH HRQ využívá symetrickou dvoupístovou převodovku s ozubeným hřebenem a pastorkem, která se vyznačuje mimořádně hladkou rotací, dvojitým výstupním tahem a vysokou přesností opakovaného polohování. Úhel výkyvu plynule nastavitelný v rozsahu 0~190°, široce nasazený pro rotační indexování, upínání obrobků, překlápěcí a třídicí stanice na všech automatizovaných výrobních zařízeních.

Tabulka rychlého výběru řady

Univerzální základní tabulka technických specifikací

Výstupní kroutící moment a přípustné zatížení

  1. Teoretický výstupní točivý moment (0,5 MPa přiváděný vzduch, jednotka: N·m)

  2. Referenční tabulka maximálního povoleného zatížení

Tip pro výběr bezpečnosti zatížení

     -- Skutečné pracovní zatížení musí splňovat níže uvedený bezpečnostní vzorec, aby se zabránilo deformaci a předčasnému selhání:

     -- Skutečné axiální zatížení / Maximální axiální zatížení + Skutečné radiální zatížení / Maximální radiální zatížení + Skutečný ohybový moment / Maximální ohybový moment ≤ 15.

Výhody konstrukčního návrhu

  1. Symetrický pohon hřebenem a pastorkem

     -- Vyvážený dvojitý píst poskytuje dvojnásobný výstupní krouticí moment, stabilní rotaci bez otřesů, vynikající přesnost polohování a vynikající nosnost pro velké zatížení ve srovnání s jednolopatkovými rotačními válci.

  2. Vícesměrná montážní základna

     -- HRQ10~HRQ200: závitové montážní otvory rozmístěné na obou bočních plochách;

     -- Micro HRQ2/3/7: montážní otvory na spodní rovině; flexibilní uspořádání pro kompaktní rámy zařízení.

  3. Centrální dutý průchozí otvor

     -- Dutý design na povrchu otočného stolu umožňuje průchod vzduchových hadic, kabelů snímačů středem, úhledné uspořádání vnitřního potrubí bez vnějšího rušení.

  4. Dva volitelné pufrovací roztoky

     -- Mechanický omezovací šroubový nárazník: Nízká cena, vhodný pro nízké zatížení a přerušovaný provoz při nízké rychlosti

     - Hydraulický tlumič nárazů (přípona A): Kapacita absorpce energie 3~5krát vyšší než u tlumiče šroubů, účinně potlačuje vibrace nárazu při vysokorychlostním zastavení při vysokém zatížení, zaručuje přesnou opakovatelnost polohování

  5. Kompatibilita s univerzálním magnetickým spínačem

     -- Standardní předem obrobené drážky senzoru na obou stranách těla válce, kompatibilní s D-M9BV, D-A93 a dalšími obecnými magnetickými jazýčkovými spínači pro rotační zpětnou vazbu signálu na místě do řídicího systému PLC.

Kompletní pravidlo pojmenování modelů

  1. Příklad základního modelu: HRQ30-A

     -- HRQ: Kód série válců s otočným hřebenem a pastorkem

     -- 30: Kód velikosti rámu, odpovídající parametrům pevného momentu a zatížení

     -- -A: Přípona pro vestavěný hydraulický tlumič; bez přípony = mechanický koncový šroubový nárazník

  2. Rozšířená definice přípony

     -- -S: Nerezová koncovka pro antikorozní vlhké prostředí

     -- Možnosti závitu: PT kuželový závit, G paralelní závit, NPT americký standardní závit

Průvodce výběrem krok za krokem a typické aplikace

  1. Pravidla priority výběru

     -- Vysoká rychlost, velké zatížení obrobku, vysoce přesné polohování dorazu → Model hydraulického nárazníku HRQ□-A

     -- Nízké zatížení, nízká rychlost cyklu, přísná kontrola nákladů → Standardní verze HRQ s tlumičem šroubů

     -- Vlhké / mírně korozivní prostředí dílny → varianta koncovky z nerezové oceli HRQ□-A(S)

     -- Priorita přizpůsobení zatížení: Ověřte tři hlavní indikátory současně – výstupní krouticí moment, ohybový moment, radiální a axiální povolené zatížení

  2. Typické scénáře průmyslových aplikací

     -- Přesná automatická montáž: Montáž rotačních dílů, stanice pro utahování šroubů

     -- Logistika třídění materiálu: překlápění obrobku 90°/180°, přepínání směru dopravníku

     -- Pneumatické upínací přípravky: Rotační upínací a otočný mechanismus

     -- Balicí stroje: Rotace lahví, automatické rotační stanice na lepení etiket

Porovnání výkonu: Rotační válec typu HRQ s ozubeným pastorkem a lopatkou

Shrnutí jedné věty

     Dvoupístový rotační válec s ozubeným hřebenem a pastorkem SOLH HRQ nabízí volitelné varianty mechanického šroubu / hydraulického nárazníku s verzí odolnou proti korozi z nerezové oceli, vícesměrnou montáží a designem centrálního dutého stolu, který poskytuje stabilní rotační polohování s vysokým točivým momentem pro velké zatížení pro automatickou montáž, balení a výrobní linky na třídění materiálu.
