Vnitřní vakuový obvod Breake

Zavázali jsme se vyvíjet přepínač zatížení, venkovní vysoce napěťové automatické recloser, vysavače vnitřního napětí, které jsou blíže potřebám spotřebitelů a poskytují spotřebitelům lepší produkty. Vždy bereme odměňující společnost jako požehnání a bereme prosperitu a revitalizaci vlasti jako naší vlastní odpovědnosti. Naše společnost přebírá naši firmu a kvalitu zaměstnanců před rozvojem podniku jako naši záruku rozvoje. Trváme na tom, že myšlenka vědy a technologie je první produktivní silou. S našimi technickými dovednostmi, efektivním řízením a vysoce kvalitními výrobky jsme získali chválu od našich zákazníků s naším nákladově efektivním zbožím.

Vnitřní vakuový jistič je klíčové přepínací zařízení široce používané ve vnitřním středním a nízkopěťovém energetickém systémech. Jejím hlavním rysem je použití vakua jako exekujícího a izolačního média ARC, které může během normálního provozu spojit/odpojit obvody a rychle odříznout proud v případě poruch (jako jsou zkratky), čímž hrají roli při kontrole a ochraně energetického systému.

Základní pracovní princip

Jádrovou součástí vakuového jističe je vakuový přerušovač, jehož interiér je evakuován do extrémně vysokého vakuového stupně (obvykle pod 10⁻⁴ PA). Po otevření jističe se vygeneruje oblouk, protože se pohybující a statické kontakty oddělují. Avšak vzhledem k téměř úplné absenci plynových molekul ve vakuu nemůže oblouk udržet spalování (postrádající ionizující médium) a vysoká izolační síla vakua rychle zhasne oblouk, což umožňuje spolehlivé lámání. Tato metoda pro exekuce ARC nevyžaduje žádná další média pro exekující oblouk (jako je olej nebo plyn SF₆), díky čemuž je jeho bezpečnost a stabilita výrazně lepší než tradiční jističe.

Hlavní strukturální komponenty

1.Vacuum Přerušení:Jádrová složka, složená z utěsněné keramické nebo skleněné skořápky, pohybujících se a statických kontaktů, štítu atd., Odpovědná za hasicí oblouk a izolaci.

2. Operační mechanismus:Power Device řídí kontakty k otevření a uzavření, s běžnými typy včetně mechanismů jarních operací (nejčastěji používané, obsahující spolehlivý provoz a nízkou spotřebu energie) a elektromagnetické operační mechanismy.

3. ISULULACE PODPORA:Podporuje přerušení a vodivé části, obvykle vyrobené z epoxidové pryskyřice nebo porcelánových materiálů, aby byla zajištěna izolace na zem.

4. Kondukční obvod:Zahrnuje příchozí terminály, odchozí terminály a kontaktní připojení odpovědné za aktuální vedení.

5.Housing/Frame:Chrání vnitřní komponenty, obvykle vyrobené z kovových nebo izolačních materiálů, přizpůsobené vnitřnímu prostředí.

Klíčové funkce

1.Stong ARC-Extingusingausingus schopnost:Oblouky ve vakuu jsou uhaseny velmi rychle (v milisekundách), s velkou zlomovou kapacitou, což umožňuje spolehlivé přerušení zkratových proudů.

2. DLOUHÁ SPECIENT LIFE:Mechanická životnost může překročit 10 000–50 000 operací a elektrická životnost (počet zkratových operací) může dosáhnout desítekkrát, mnohem vyšší než u jističů ropných obvodů.

3. NÁVODNÍ POŽADAVKY:Vakuový přerušení je dobře utěsněný, stěží ovlivněn prostředím (jako je prach a vlhkost), a nevyžaduje žádné časté výměny médií, které se zvyšují oblouk, což vede k nízkým nákladům na provoz a údržbu.

4. MASONÁ VELIKOST A LIGHT Hmotnost:Kompaktní struktura, vhodná pro instalaci v úzkých vnitřních prostorech (jako jsou distribuční místnosti a přepínací skříně).

5. Environmentální přátelské a bezpečné:Žádný olej, SF₆ ani jiné skleníkové plyny, vyhýbání se rizikům ohně nebo znečištění životního prostředí.

6. Poskytnuto pro časté operace:Ideální pro scénáře vyžadující časté přepínání zařízení, jako jsou motory a kondenzátory.

View as

10 kV 11 kV 12 kV s vysokým napětím AC 630a Vnitřní vložený pól s pevným typem VCB vakuový jistič

VBI-12 Vnitřní napěťový vakuový jistič je třífázový AC 50Hz, jmenovité napětí 12 kV vnitřního zařízení, pro průmyslové a těžební podniky, elektrárny a rozvody jako elektrické zařízení a pro účely ovládání elektrických zařízení a pro účely ovládání elektrických zařízení a v Číně a vyvinuté v Číně. Produkt splňuje standardní GB1984 a IEC62271-100. VBI-12 VCB obvykle namontován do panelu Swindgear Kyn28 a XGN. Je použitelný při příležitostech s častým provozem, má funkce vysokorychlostního reclosera, více otevírání/uzavření, spolehlivý mechanický blokování. Má typ pevného typu a výběru. Přijímá kompozitní izolovaný materiál, neexistuje nebezpečí znečištění a exploze, úroveň izolace je vysoká.

Ukázat více >> Odeslat dotaz >>

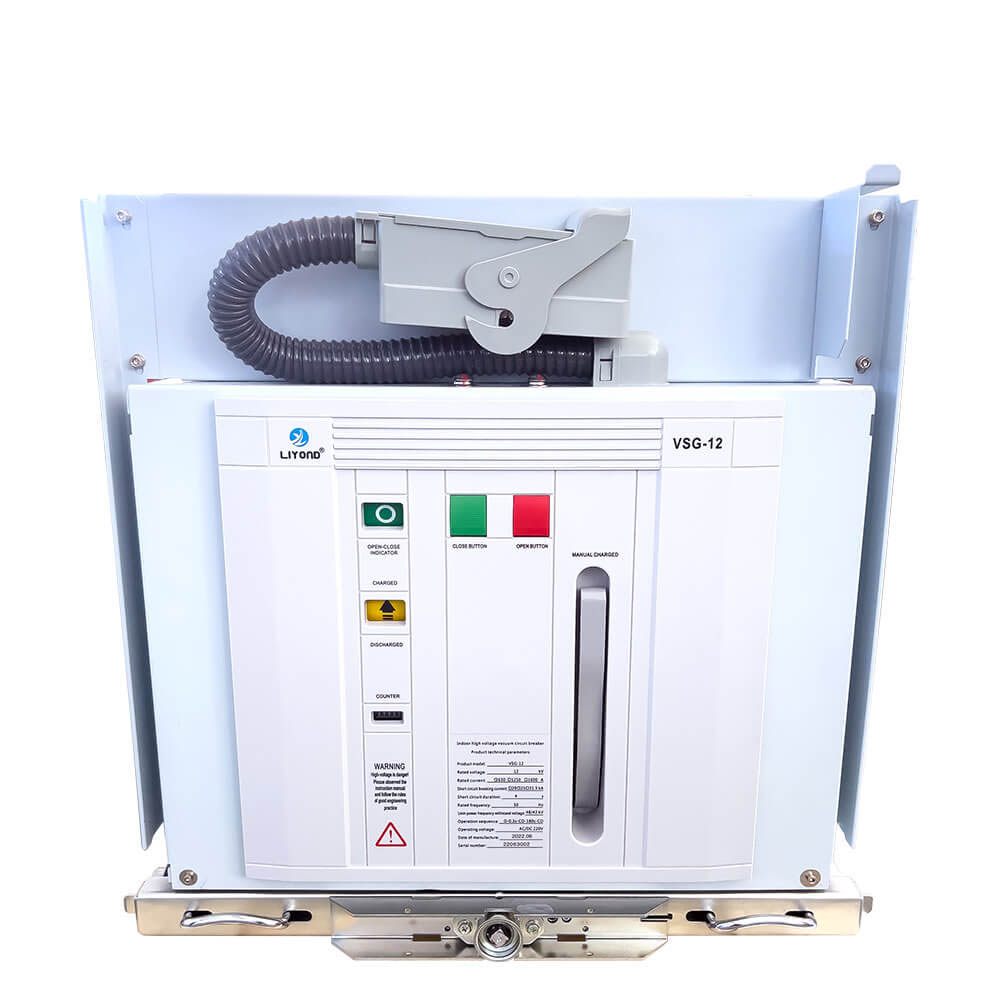

10 kV 12 kV středního napětí typu kachna VCB s izolační trubicí s vodivými částmi

Vnitřní vysokopěťový vakuový jistič VSG-12 je navržen pro použití ve vnitřních rozváděcích aplikacích do 12 kV napájecího systému s třífázovým napětím AC 50Hz. Slouží jako klíčová ochranná a řídicí jednotka pro zařízení na distribuci napájení a průmyslová zařízení. Tento jistič je vhodný pro prostředí, která vyžadují časté operace v jmenovitém proudu nebo schopnost několikrát přerušit zkratové proudy. Jistič je vybaven modulárním designem, kde je operační mechanismus a tělo jističe oddělitelné, což umožňuje rychlé výměny a montáž. VSG vakuový jistič je nový vnitřní rozváděč. Používá se hlavně pro třífázový střídavý systém s jmenovitým napětím 12 kV a jmenovitá frekvence 50-60 Hz. Má výhody kompaktní struktury, vysokou spolehlivost, vibrace malých provozů a snadné údržby. Lze jej široce používat v elektrárnách, ocelářských mlýnech, metalurgii, petrochemickém, přepravě, budovách a dalších průmyslových a těžebních podnicích. Jako rozváděč pro ochranu vysokopěťových motorů, transformátorů, liniových poruch a dalších zatížení.

Ukázat více >> Odeslat dotaz >>

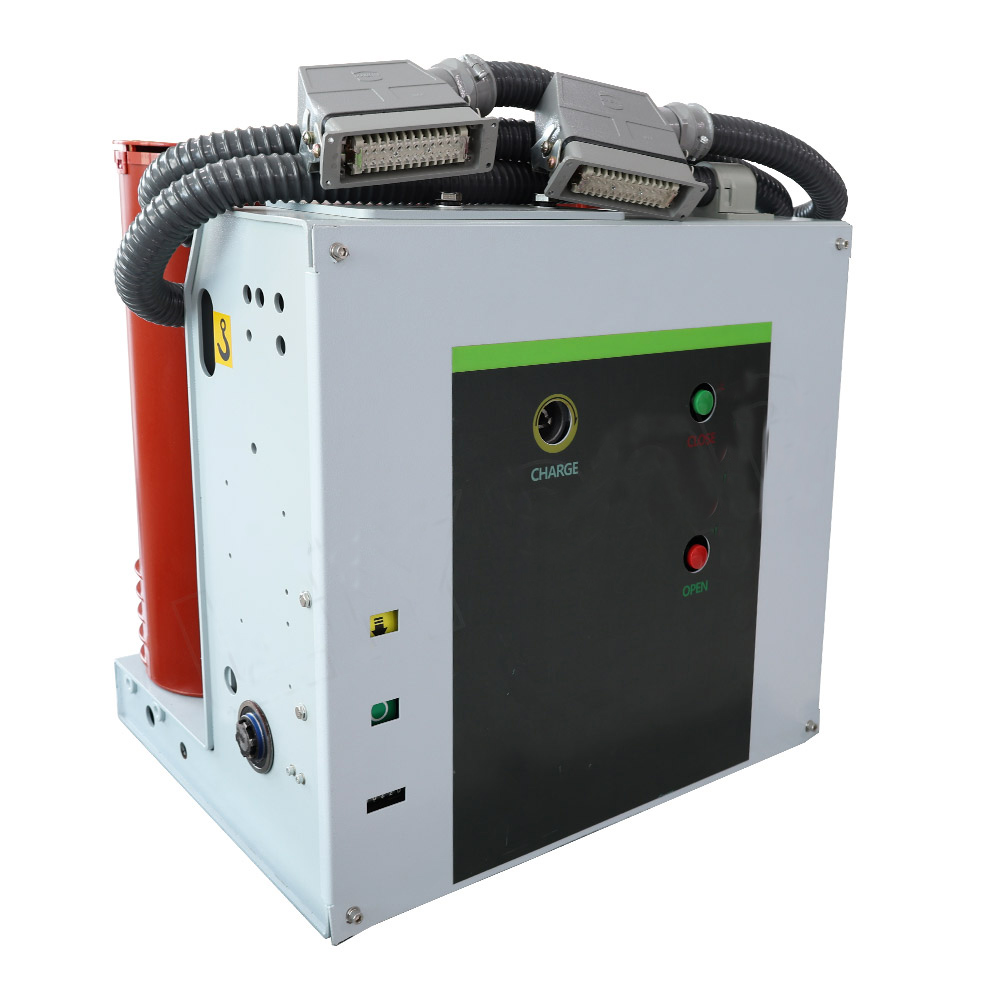

12KV pevný vakuový jistič s operačním mechanismem CT68

Model CT68-12 Vnitřní vakuové obvodové jistič s operačním mechanismem pružiny CT68. Jedná se o třífázové AC, 50 Hz vnitřní distribuční zařízení s napětím 12 kV, hlavně používané v distribuovaných energetických systémech, dolech, ropném, chemickém průmyslu, metalurgii, přepravě, uhelných dolech a obcích, jakož i v systémech dodávek a distribuce napájení městských obytných budov a veřejných míst. Osoba se široce používá k ochraně vysokopěťového výkonu před přetočným, zkratem, nedostatečným napětím a nadměrným napětím a může spolehlivě zaručit bezpečný provoz napájecího zařízení. Jistič je vybaven modulárním designem, kde je provozní mechanismus a jistič oddělitelné, což umožňuje rychlé náhrady a sestavení.

Ukázat více >> Odeslat dotaz >>

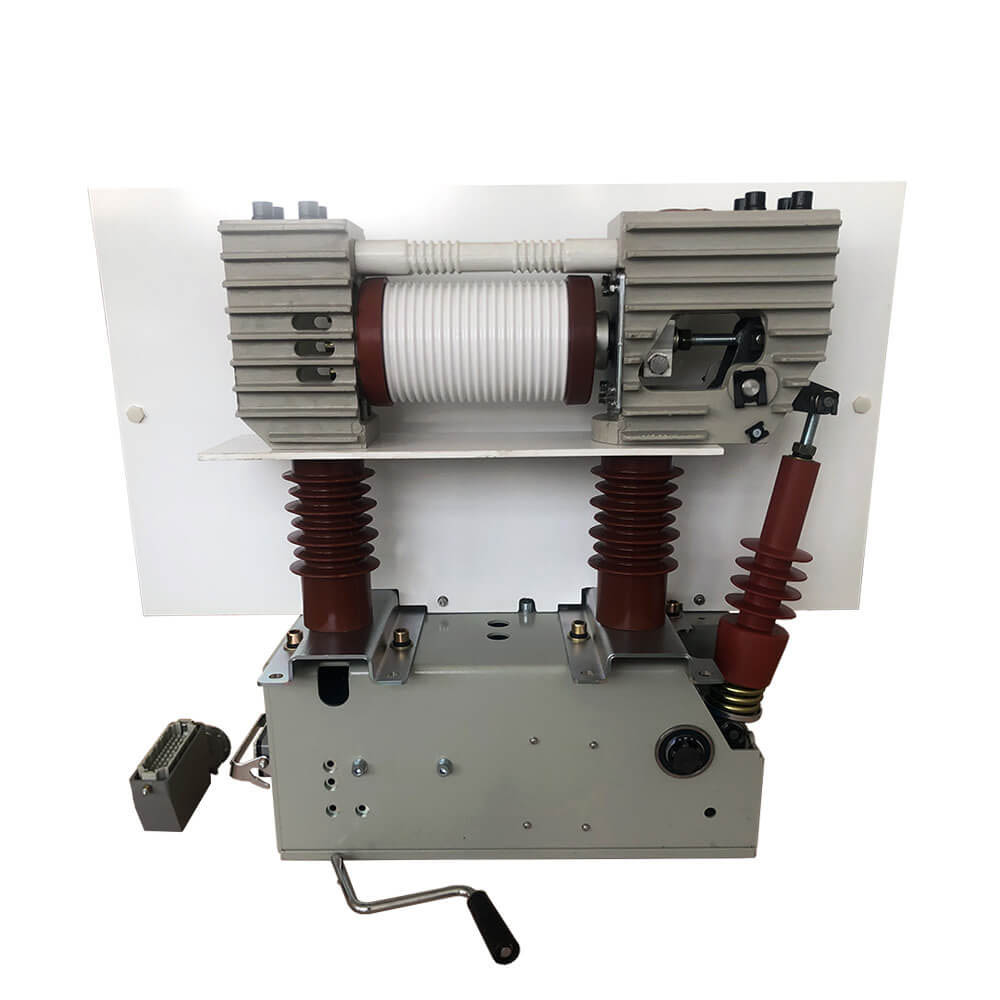

24KV vnitřní střední napěťové mechanismu Skulování energie na pružinu Izolace vyztužená vakuová jistič s izolovaným oddílem

Vysavač vakuového obvodu ZN12-24 je vnitřní vysokopěťový rozváděč s jmenovitým napětím 24 kV a třífázového AC 50Hz., Který zavedl technologii od německé společnosti. Tento jistič je vyztužený typ izolace, který splňuje požadavky prostředí používání ve znečištěných oblastech třídy II. Tento jistič má jednoduchou strukturu, silnou lámací kapacitu, dlouhou životnost, kompletní provozní funkce, žádné nebezpečí exploze, jednoduchou údržbu, vhodné pro kontrolu nebo přepínač ochrany elektrárny, rozvodny a další přenosové a distribuční systémy, zejména pro rozbití důležitých zátěží a často provozovaných míst. Tento produkt je v souladu s souvisejícím požadavkem standardů GB1984, JB3855, DL403 a IEC.

Ukázat více >> Odeslat dotaz >>

24KV vakuový jistič s operačním mechanismem jarního jara CT68

CT68-24 Vakuový jistič je vnitřní vysokopěťový vakuový jistič, který se používá hlavně v distribuovaných energetických systémech, dolech, ropném, chemickém průmyslu, metalurgii, přepravě, uhelných dolech a obcích, jakož i v energetických zásobovacích a distribučních systémech městských obytných budov a veřejných míst. Obecně se používá k ochraně vysoce napěťového výkonu před nadměrným, zkratem, nedostatečným napětím a nadměrným napětím a může spolehlivě zaručit bezpečný provoz napájecího zařízení. CT68-24 vakuový jistič přijímá plně uzavřenou strukturu (centrální typ), má dobrý vodotěsný a vlhkost a může pracovat za drsných podmínek prostředí. Má dobrou tepelnou stabilitu proudu zkratu s plným zatížením, silnou schopností přepětí a lámací kapacity zkratu. Kromě toho může rychle připojit dráty, kabely a další zařízení ke zlepšení efektivity instalace a zvýšení instalace a údržby na místě. Vakuový jistič CT68-24, široce používaný doma i v zahraničí, je vysoce kvalitní výkonové zařízení, známé pro svůj spolehlivý výkon, vynikající kvalitu a dlouhou životností.

Ukázat více >> Odeslat dotaz >>

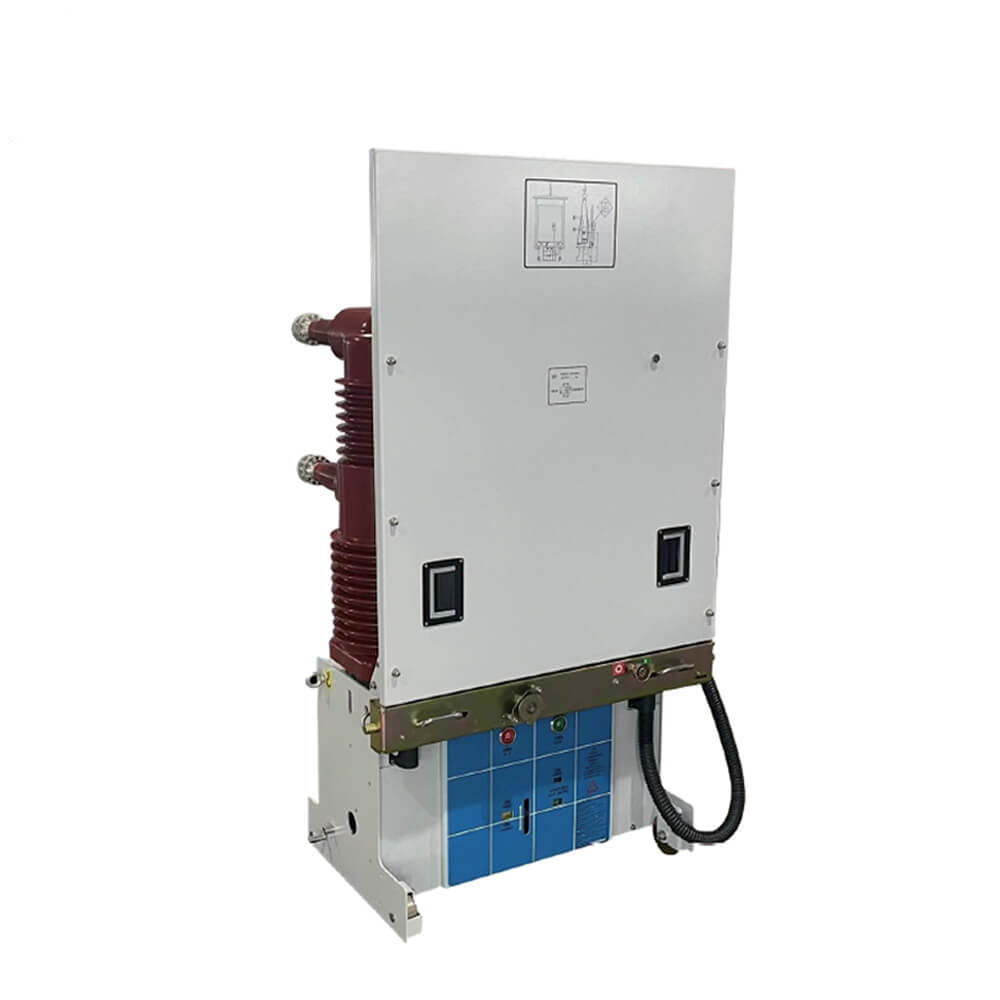

Vakuový obvod namontovaný 35 kV s mechanismem ovládaným pružinou VBI

Indoor VBI indoor vysokopěťový vakuový obvod má spolehlivý výkon a snadno se instaluje. Je to nejlepší volba pro kontrolu a ochranu systémů přenosu a distribuce s vysokým napětím. Vysavač s vakuovým obvodem namontovaný na podlaze VBI-40,5 je vysoce výkonným zařízením se středním napětím navrženým pro spolehlivou ochranu a řízení elektrických systémů hodnocených na 40,5 kV. S využitím pokročilé technologie přerušovače vakua zajišťuje efektivní zhášení oblouku, minimální údržbu a dlouhou operační životnost. Tento jistič, ideální pro sítě distribuce energie, průmyslové rostliny a rozvodny, kombinuje robustní konstrukci s uživatelsky přívětivou provoz.

Ukázat více >> Odeslat dotaz >>

35KV vnitřní jistič s obvodem plynového obvodu SF6

Aplikace jističe insoorsf6 Jističe obvodu SF6 jsou perfektním vylepšeným energetickým infrastrukturou, zejména v situacích, kdy je izolace motorů a kabelů citlivá na dielektrické napětí. Indivory SF6 Circuit Circuit. S jejich kompaktním stopou a špičkovým izolačním výkonům je přímo doma v prostoru, která je konzervovaná údržba a ujišťuje se, ujišťuje se stabilní a ujišťuje se ujišťovanou údržbu a ujišťuje se, ujišťujeme údržbu a ujišťuje se stabilní a ujišťuje, že se ujišťuje. Časové prostoje. Díky jejich ekologickým charakteristikám z nich činí ideální vhodnost pro vnitřní místa s přísnými environmentálními požadavky, což pomáhá budovat bezpečnější a spolehlivější síť distribuce energie. Jistič středního napětí LYHM4 používá plyn hexafluoridu síry (SF6) jako obloukový hasič a izolační médium. Plyn SF6 má hladké lámání charakteristiky a při porušování proudu nedojde k žádnému fenoménu zachycení a nedojde k žádnému provoznímu přepětí. Tato vynikající charakteristika zajišťuje, že jistič má dlouhou elektrickou životnost. A dopad na zařízení během provozu, dielektrická úroveň a tepelné napětí nebudou ovlivněny.

Ukázat více >> Odeslat dotaz >>

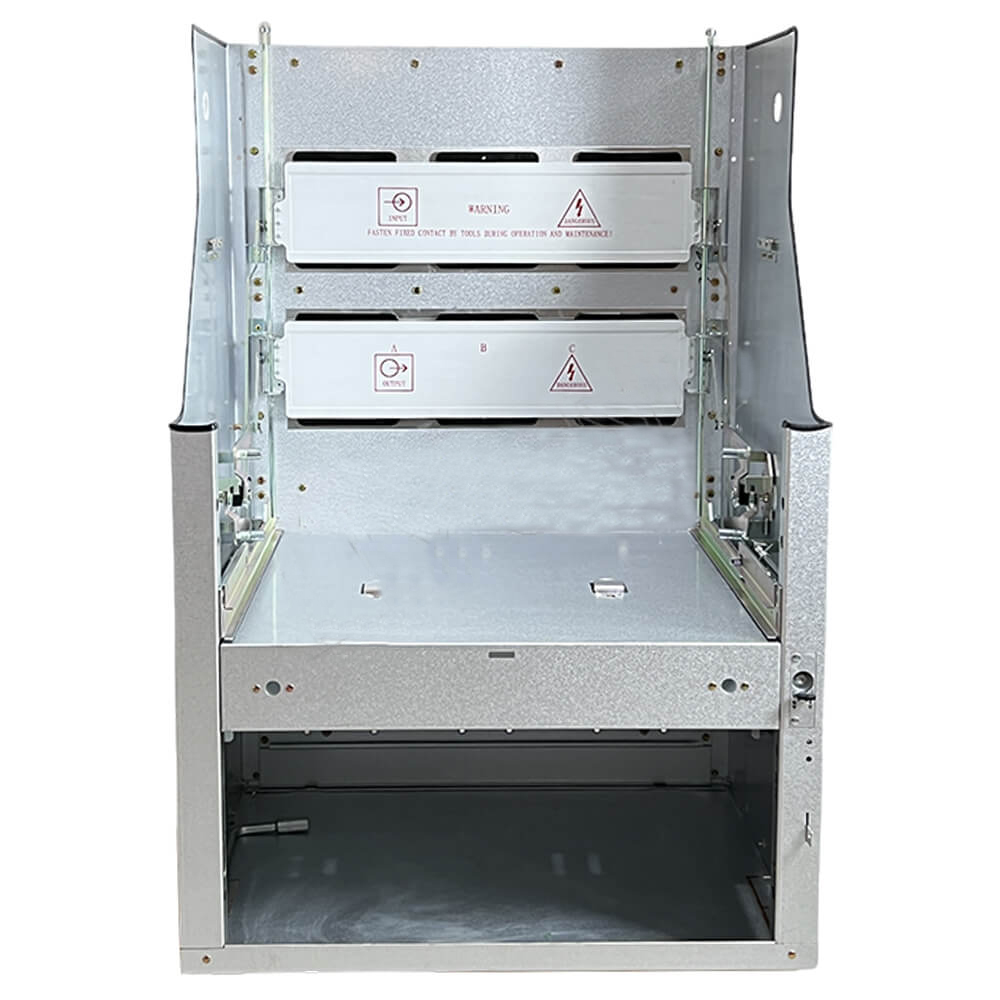

Přizpůsobitelné 24KV VS1 vakuové obvody VCB Základna s kontaktním boxem

Jejich kompaktní rozměry a omezené hmotnosti způsobují, že pevné části typu PB/F typu napájecí krychle je ideálním řešením pro výměnu jističů s pevným obvodům za vypínače obvodu stahování, pro do vybavení a upgradování zastaralého rozváděče na nové standardy. Pevné díly typu PB/F typu napájecí krychle jsou sestaveny a testovány a, pokud je to možné, dodržují standardy IEC 62271-200 a IEC 62271-1. Pevné části umožňují konstrukci rozváděče ARC-klasifikace LSC2B-PM IAC BFLR nebo LSC2B-PM AFLR podle IEC 62271-200 (v souladu s normami IEC 62271 pro obecné charakteristiky).

Ukázat více >> Odeslat dotaz >>

Vysoký napěťový jistič GIS (s izolací s uzemněním) pro plyn izolovaný rozvaděč

Zda si zákazníci vybírají rozváděč izolovaný vzduchem nebo plyn, závisí na aplikaci i na některých aspektech, jako jsou počáteční investiční náklady, celkové náklady na vlastnictví, dostupné místo a umístění (tj. Nadmořská výška, prach atd.). Doporučujeme vám, abyste se spojili s našimi odborníky na prodej, abyste získali správnou radu. Jistič GIS se používá pro plynné izolované rozvaděče, používá strukturu dlahy. Snadno se instaluje, spolehlivý rozbitý výkon, dlouhý mechanický život a žádná údržba. Nahrazuje jistič vakuového obvodu používaného v nafukovací skříni. Výkon produktu splnil standard GB1984-2014Požadavek na jistič E2-M2-C2.

Ukázat více >> Odeslat dotaz >>
