Přesný lineární posuvný válec řady HLH

Přesný lineární posuvný válec řady HLH (recirkulační kuličkové vedení)

Značka:SOLH od Richge Technology

Umístění produktu

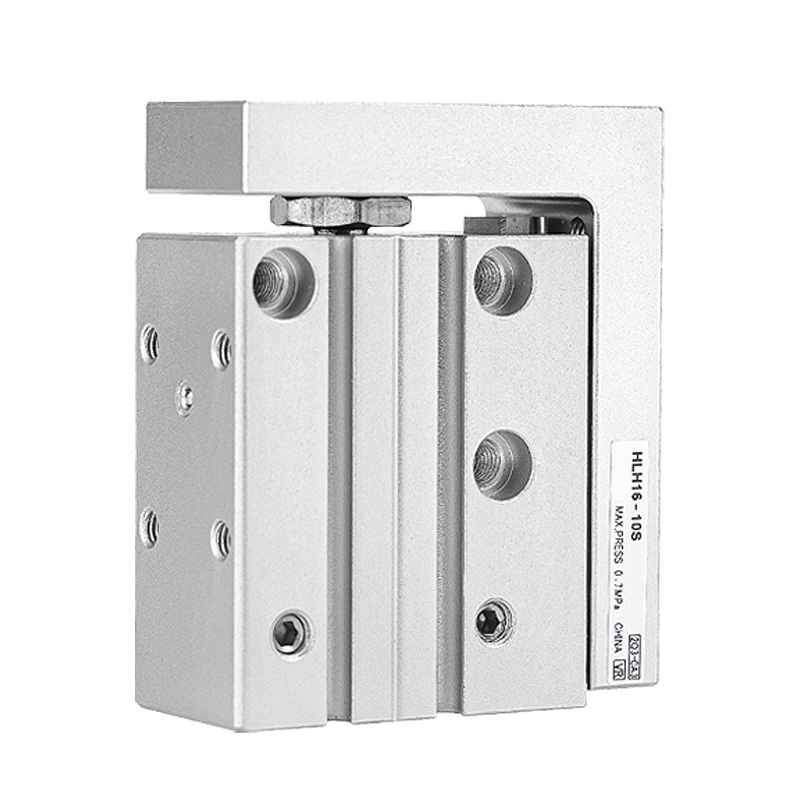

     Řada SOLH HLH je nízkoprofilový lineární posuvný válec vybavený integrovanou lineární vodicí kolejnicí ve tvaru L s recirkulační kuličkou. Díky ultratenkému štíhlému designu těla, který šetří instalační prostor, je speciálně vyvinut pro přesnou montáž, polohování s nízkou zátěží a automatizační zařízení s omezenou montážní vůlí.

Přehled série

     -- Kód řady: HLH (provedení s jednou boční kolejnicí, žádná symetrická varianta s dvojitou kolejnicí)

     -- Vodicí systém: Postranně namontované lineární vedení s recirkulační kuličkou (integrovaná kolejnice typu L)

     -- Typ provozu: Dvojčinný vratný válec

     -- Použitelné médium: Čistý stlačený vzduch (přesnost filtrace ≥40μm)

     - Základní konkurenční výhody: Ultra tenký profil, 4směrné montážní otvory, 3směrné uspořádání vzduchových portů, vynikající využití prostoru

Tabulka základních technických specifikací

Strukturální a výkonnostní výhody

  1. Integrovaná boční recirkulační kuličková vodicí kolejnice typu L

     Jednodílná konstrukce kolejnic a posuvných vozíků poskytuje vynikající přímost a přesnost proti otáčení; ultra-úzké tenké tělo výrazně snižuje celkovou šířku instalace.

  2. Univerzální 4-cestné montážní uspořádání

     Montážní otvory se závitem obrobené na spodní, boční, přední a zadní čelní plochy hlavního tělesa; flexibilní upevnění ze čtyř směrů pro přizpůsobení komplexnímu kompaktnímu uspořádání zařízení.

  3. Flexibilní konfigurace 3-cestného vzduchového portu

     Vstupní/výstupní otvory vzduchu dostupné na zadním konci, boční straně a přední straně; vysoce volné uspořádání potrubí pro čisté a uklizené vedení okruhu.

  4. Dvojité montážní povrchy přípravku

     Závitové otvory pro montáž nástrojů na horní plochu a přední stranu posuvného vozíku; polohovací otvory pro kolíky na horní rovině pro zajištění přesné polohy přípravku.

  5. Předem opracované drážky snímače

     Standardní posuvné štěrbiny na obou stranách těla válce pro snadnou instalaci a nastavitelné umístění magnetických jazýčkových spínačů.

  6. Vestavěný plovoucí kloub

     Plovoucí spojení mezi pístnicí a kluzným vozíkem eliminuje boční boční zatížení a chrání vnitřní sestavu pístu před poškozením vychýlením.

Pravidlo pojmenování kódu modelu

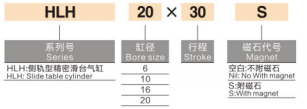

   1. Příklad: HLH16×30S

     -- HLH: Sériový kód pro tenký posuvný válec s boční kolejnicí

     -- 16: Průměr vrtání válce (mm)

     -- 30: Jmenovitá délka zdvihu (mm)

     -- S: Vestavěný permanentní magnetický kroužek (standardní tovární konfigurace)

Tabulka teoretické výstupní síly (jednotka: N)

Pokyny pro výběr modelu a typické aplikace

  1. Klíčové body výběru

     -- Priorita prostorového omezení: Zvolte HLH, když je instalační prostor extrémně omezený a vyžaduje ultratenký úzký posuvný pohon.

     -- Zátěžová charakteristika: Vhodné pro lehký vratný pohyb bez zjevného excentrického bočního zatížení, požadavek na vysokou přesnost opakování polohování.

     -- Srovnání s řadou HLQ: HLH tenčí a prostorově úsporný; HLQ twin rail s vyšší tuhostí a větší nosností.

  2. Typické scénáře průmyslové aplikace

     -- Přesné montážní zařízení pro 3C elektroniku a výrobu polovodičů

     -- Mini automatizované testovací přípravky a kontrolní stanice

     -- Lehké přesné upínací, tlačné a polohovací mechanismy

     -- Jednotky vratného pohybu s lehkým zatížením instalované uvnitř úzkých kompaktních strojů

Shrnutí jedné věty

     Ultratenký lineární posuvný válec SOLH HLH s boční L kolejnicí využívá recirkulační kuličkové vedení, podporuje 4cestnou montáž a 3cestné uspořádání vzduchového portu s vestavěným magnetickým kroužkem jako standard, ideální polohovací pneumatický pohon s nízkou zátěží pro úzkoprostorové 3C a polovodičové automatizační zařízení.
