Podrobný úvod do technologie Richge SF6 jistič

    Richge Technology se zaměřuje především na výrobu příslušenství k nízkonapěťovým rozváděčům, komponentů vysokonapěťových rozváděčů a řady vnitřních/venkovních jističů. Následující text poskytuje profesionální úvod do jističů SF6 pro referenci.

I. Základní přehled jističe SF6

    Jistič SF6 je vysokonapěťový jistič, který používá plynný fluorid sírový (SF6) jako izolaci a médium pro zhášení oblouku, široce používané v přenosových a distribučních oblastech energetických systémů.

Základní vlastnosti:

• Vynikající izolační výkon: Izolační síla plynu SF6 je 2,5-3krát větší než u vzduchu, což může výrazně snížit objem zařízení.

• Vynikající schopnost zhášení oblouku: Vysoká vodivost sloupce oblouku, krátká doba oblouku (2-2,5 cyklů) a velká vypínací schopnost (až 80 kA).

• Žádné nebezpečí požáru: Plyn SF6 je nehořlavý s vysokou bezpečností.

• Dlouhá životnost: Elektrická životnost může dosáhnout více než 25 let, s dlouhým cyklem údržby a sníženou frekvencí údržby.

II. Princip a struktura práce

2.1 Pracovní princip

Mechanismus zhášení oblouku:

1. Během otevírání se pohyblivý a statický kontakt oddělí a vytvoří oblouk, který způsobí, že se plyn SF6 při vysoké teplotě rozloží na atomy S, F a kladné/záporné ionty.

2. Molekuly plynu SF6 zachycují volné elektrony za vzniku záporných iontů, snižují vodivost sloupce oblouku a urychlují zhášení oblouku.

3. Po zhasnutí oblouku se plyn vrátí do původního izolačního stavu.

Cirkulace plynu:Přijetím principu typu tlakového plynu nebo typu samočinné energie je proud plynu generován prostřednictvím energie pístu nebo oblouku, aby se oblouk rychle uhasil a obnovila se izolace.

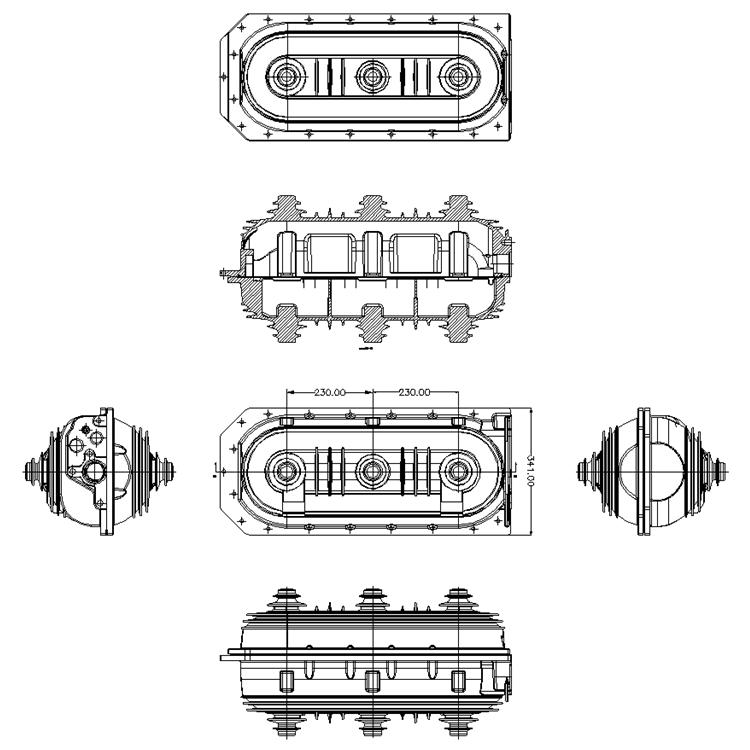

2.2 Hlavní struktura

III. Typy a technické parametry jističů SF6 vyráběných Richge Technology

3.1 Hlavní typy

1. Klasifikace podle struktury:

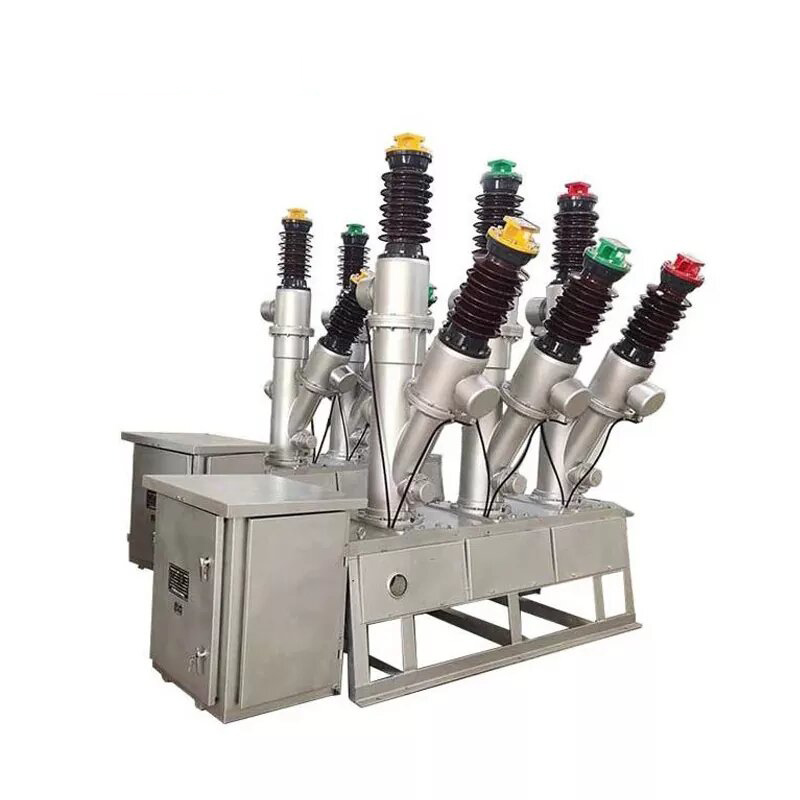

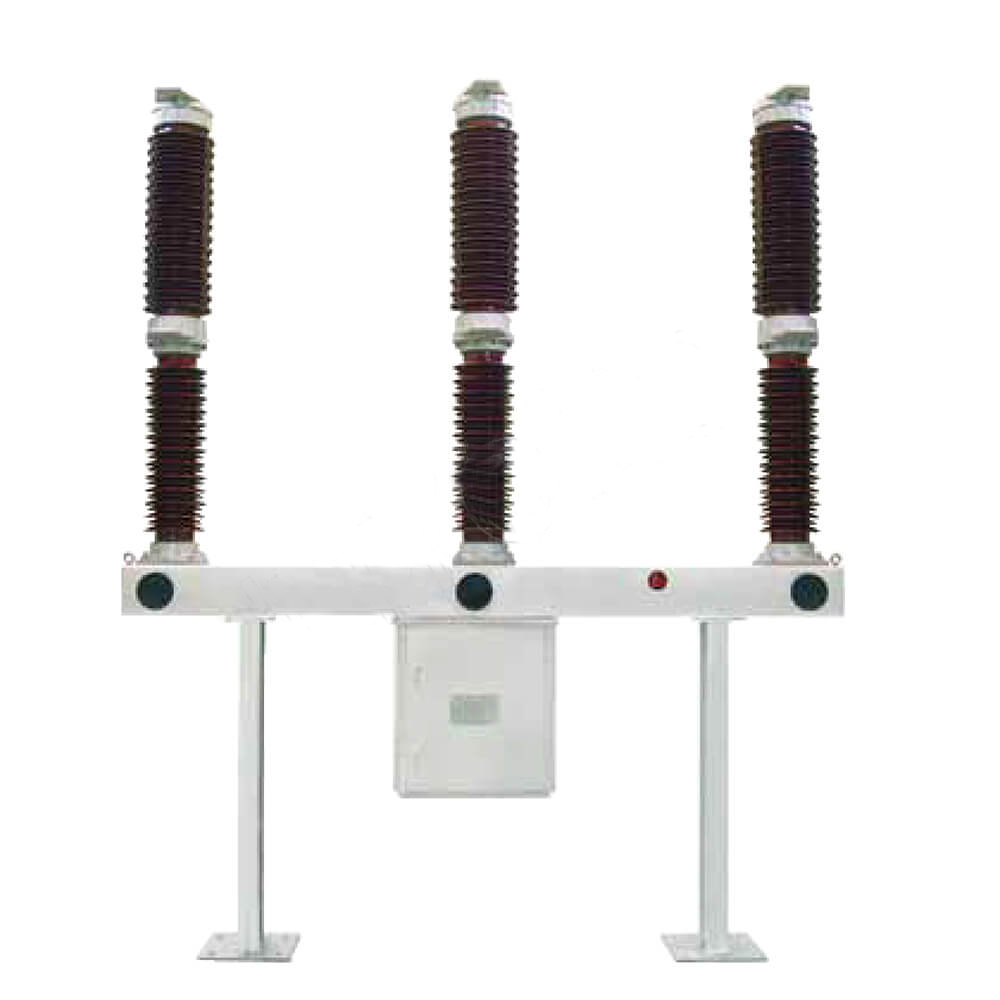

• Porcelánový typ sloupu: Třífázový nezávislý, velký objem, vhodný pro venkovní prostory (jako je typ FA4-550)

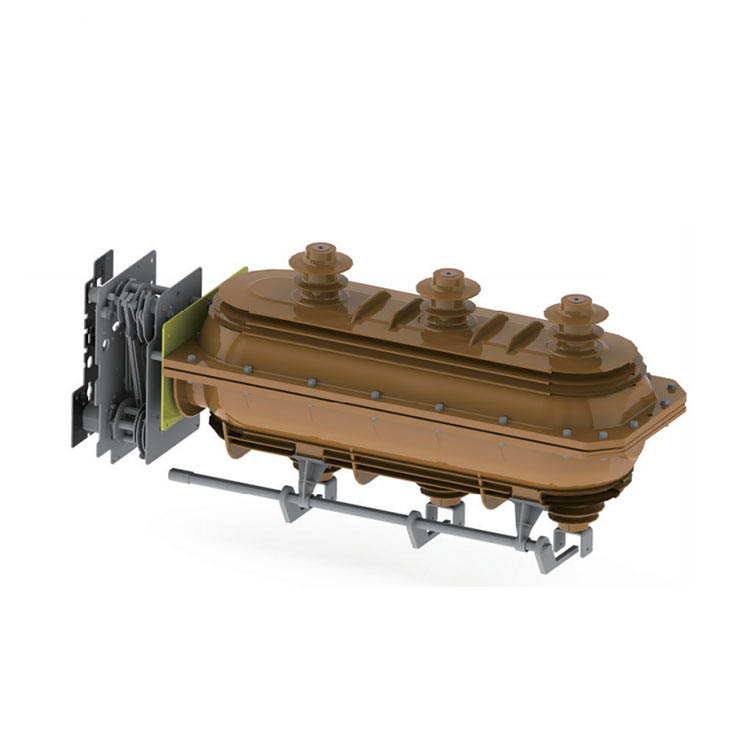

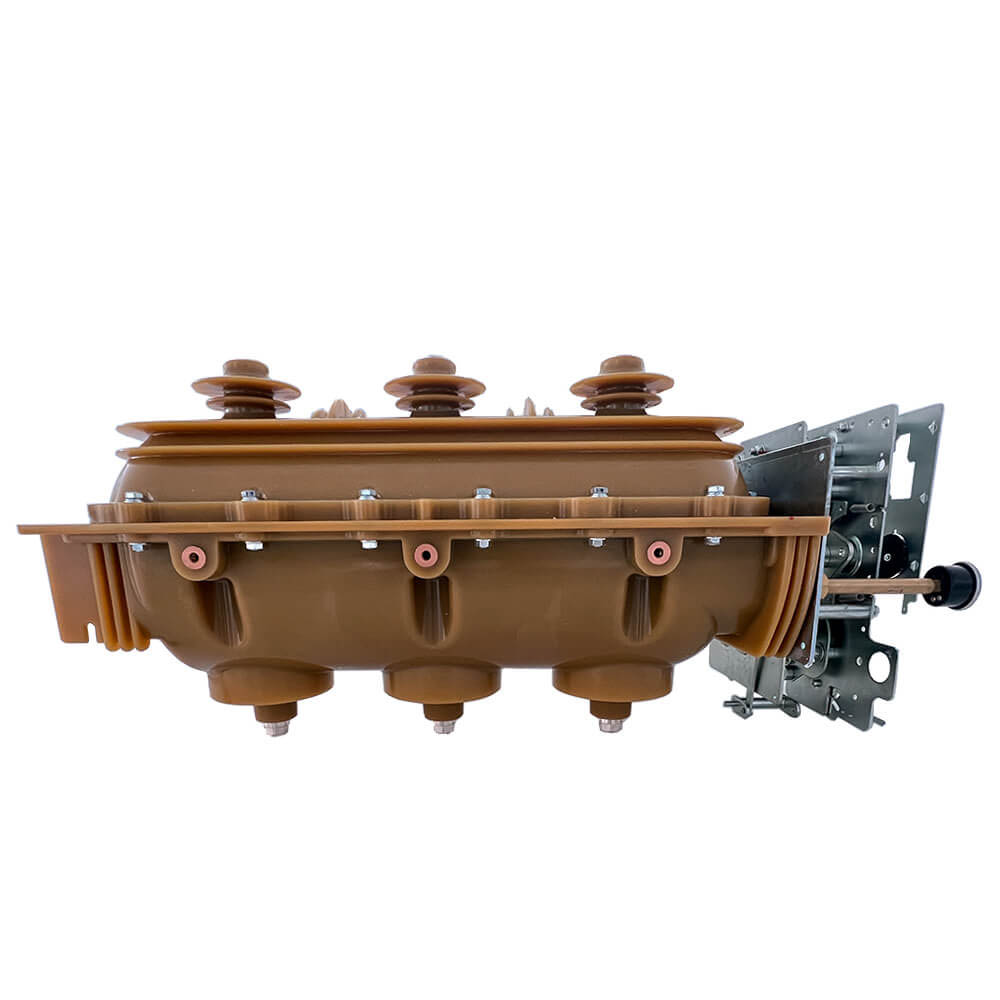

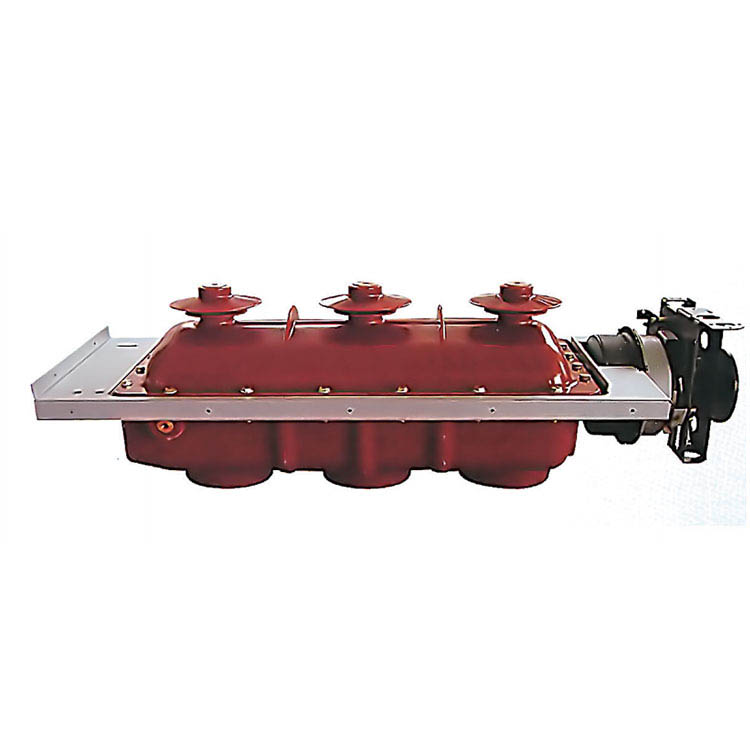

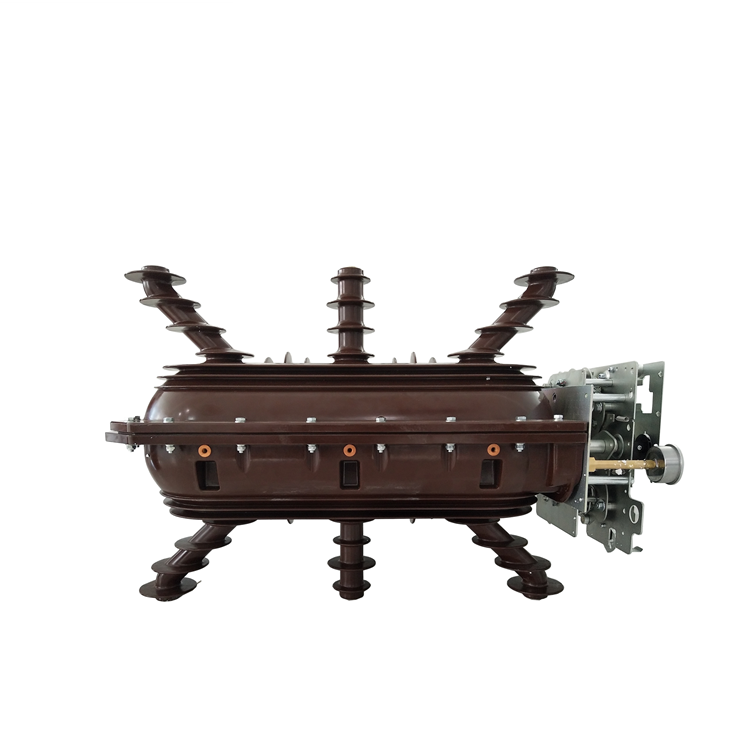

• Typ nádrže (typ podlahové nádrže): Třífázová běžná nádrž, kompaktní konstrukce, dobrý seismický výkon, snadná údržba

• Jistič v kombinovaném elektrickém zařízení GIS: Integrovaný s odpojovačem, uzemňovacím spínačem atd. v utěsněném krytu

2. Klasifikace podle metody zhášení oblouku:

• Jednotlaký typ: Pouze jeden tlak uvnitř zhášecí komory, jednoduchá konstrukce, široce používaný

• Dvoutlaký typ: S vysokotlakými a nízkotlakými vzduchovými komorami, lepší výkon při zhášení oblouku, ale složitá struktura

3.2 Klíčové technické parametry

IV. Výhody a aplikační scénáře jističe SF6

4.1 Výhody produktu

1. Vynikající vypínací výkon: Dokáže rychle uhasit oblouky, stěží generuje sekací přepětí a chrání zařízení a vedení

2. Vysoká spolehlivost: Utěsněná konstrukce snižuje vliv vnějšího prostředí, vhodná pro různé drsné klimatické podmínky

3. Nízká hlučnost: Provozní hluk je nižší než 85 dB, což zlepšuje pracovní prostředí

4. Malá podlahová plocha: Kompaktní konstrukce, vhodná zejména pro městské rozvodny a místa s omezeným prostorem

5. Vysoká úroveň inteligence: Může integrovat monitorovací systém pro monitorování hustoty plynu, teploty a provozního stavu v reálném čase

4.2 Aplikační scénáře

• Systém přenosu energie: Ochrana a kontrola přenosových vedení ultravysokého napětí 500 kV a vyšších

• Rozvodna: Používá se jako ochranné zařízení pro hlavní transformátory a přípojnice

• Průmyslová rozvodná síť: Distribuce vysokého napětí pro vlastní elektrárny ve velkých továrnách, dolech atd.

• Nové připojení k energetické síti: Ochranné zařízení pro posilovací stanice ve větrných elektrárnách a fotovoltaických elektrárnách

• Městská rozvodná síť: Základní součást kompaktního rozváděče GIS

V. Místa instalace a údržby

5.1 Požadavky na instalaci

1. Příprava základu:

• Chyba vodorovnosti <1mm/m pro zajištění stability zařízení

• Perfektní systém uzemnění, zemnící odpor <0,5Ω

2. Úprava plynu:

• Detekce úniku plynu před instalací, roční míra úniku by měla být <1‰

• Evakuujte pod 133 Pa a udržujte po dobu delší než 2 hodiny, poté naplňte kvalifikovaným plynem SF6 po potvrzení, že nedochází k úniku

• Plnicí tlak plynu přesně odpovídá požadavkům příručky produktu, chyba je kontrolována v rozmezí ±0,02 MPa

3. Seřízení mechanismu:

• Nastavení času otevírání a zavírání a synchronizace splňují technické požadavky

• Ovládací mechanismus je flexibilní bez zaseknutí

• Pomocný spínač spíná přesně s normální zpětnou vazbou signálu

5.2 Metody údržby

Pravidelná kontrola položek:

Speciální údržba:

• Doplnění plynu: Když tlak klesne na hodnotu alarmu (obvykle o 0,05 MPa nižší než jmenovitý tlak), včas doplňte plyn

• Výměna plynu: Po přerušení závažného poruchového proudu zkontrolujte kvalitu plynu a v případě potřeby jej vyměňte

• Kalibrace relé hustoty: Kalibraci provádějte každé 2-3 roky

VI. Preventivní a bezpečnostní opatření

1. Charakteristika plynu SF6:

• Čistý SF6 je netoxický, ale produkty rozkladu oblouku (jako SO2, HF) jsou toxické, takže při údržbě je nutné větrání

• Zabraňte kontaktu plynu s pokožkou a dýchacími cestami, v případě potřeby používejte ochranné pomůcky

2. Bezpečnost údržby:

• Před údržbou je nutné nejprve vypnout napájení, ověřit, že není elektřina a uzemněno

• Před vypuštěním plynu SF6 snižte tlak na nulový přetlak

• Nucená ventilace po dobu delší než 15 minut po otevření zařízení, aby se zajistilo vyčerpání vnitřního plynu

3. Požadavky na ochranu životního prostředí:

• SF6 je silný skleníkový plyn (hodnota GWP 23900), takže emise by měly být přísně kontrolovány

• Odpadní plyn musí být recyklován a zpracován a nesmí být přímo vypouštěn do atmosféry

VII. Shrnutí

    Se svou vynikající izolací a výkonem při zhášení oblouku se jistič SF6 stal hlavní volbou vysokonapěťových rozváděčů v moderních energetických systémech, zvláště vhodný pro scénáře velkokapacitního přenosu a distribuce vysokého napětí.

O technologii Richge:

• Společnost vyrábí především příslušenství rozváděčů nízkého napětí (jako jsou konektory hlavních obvodů, konektory pomocných obvodů, ovládací mechanismy atd.), komponenty vysokonapěťových rozváděčů (jako jsou izolační díly, uzemňovací spínače, blokovací mechanismy atd.) a řady vnitřních/venkovních jističů.

• Chcete-li se dozvědět o kompletní produktové řadě Richge, doporučujeme navštívit její oficiální webovou stránku (www.richgeswitchgear.com) nebo kontaktovat její obchodní oddělení (WhatsAPP: +86 189 5893 8078)
