Podrobný úvod do technologie Richge pro vnitřní vysokonapěťový uzemňovací spínač

    Na základě obchodního základu společnosti Richge Technology v oblasti příslušenství pro vysokonapěťové rozváděče (dříve se zaměřením na vysokonapěťové izolační díly, součásti uzemňovacích spínačů atd.) jsou její produkty pro vnitřní vysokonapěťové uzemňovací spínače umístěny jako základní bezpečnostní zařízení pro napájecí systémy s napěťovými úrovněmi 12 kV~40,5 kV. Používají se hlavně ve vnitřních rozvodnách, místnostech pro rozvod energie a přizpůsobení vysokonapěťových rozváděčů, aby vyhověly potřebám ochrany uzemněním během údržby zařízení. Produkty splňují průmyslové standardy, jako je T/ZZB 2173-2021 „12kV～40,5kV vnitřní vysokonapěťový střídavý zemnící spínač“. Následuje podrobný úvod ze základních rozměrů produktu:

I. Přehled produktu a umístění jádra

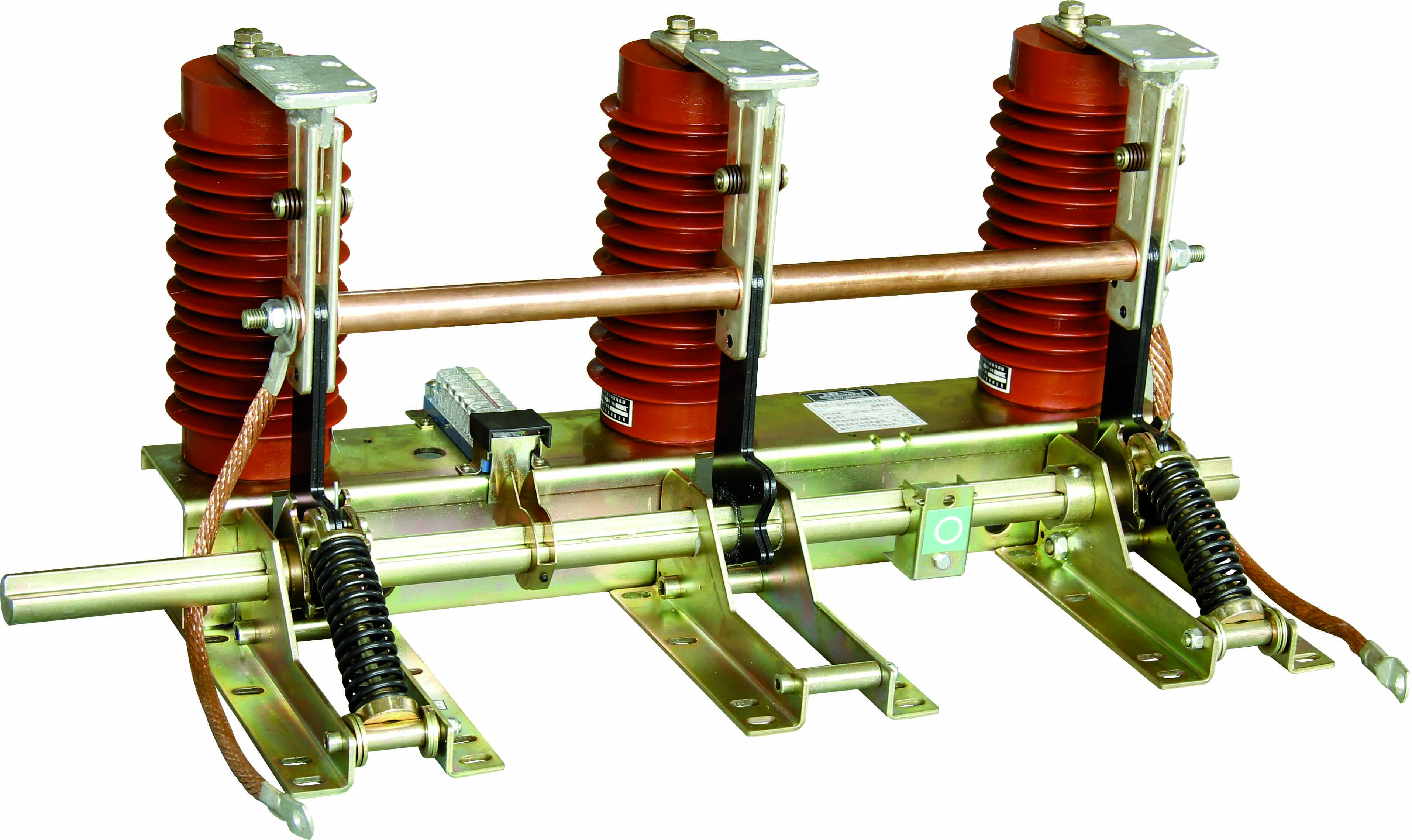

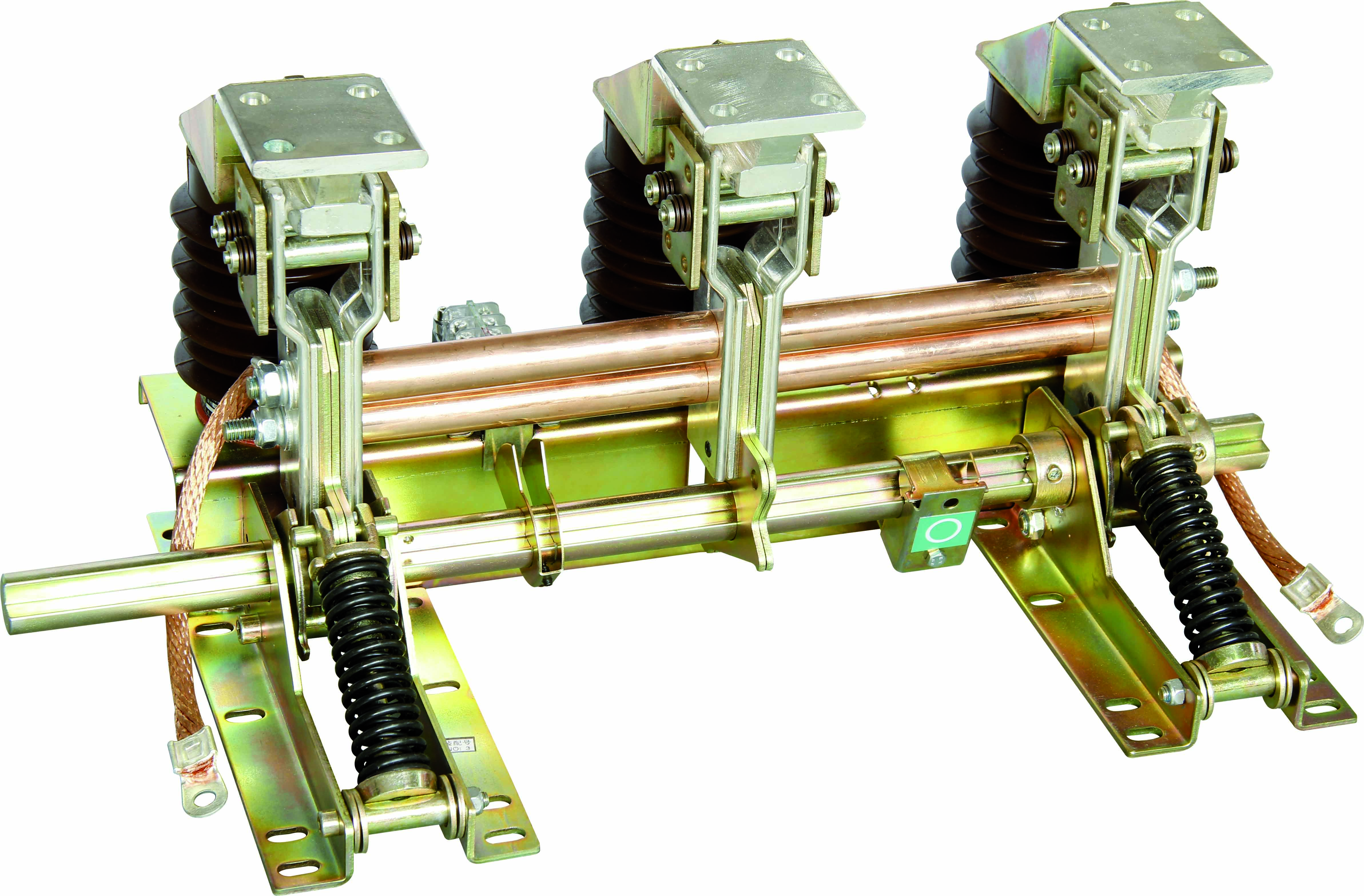

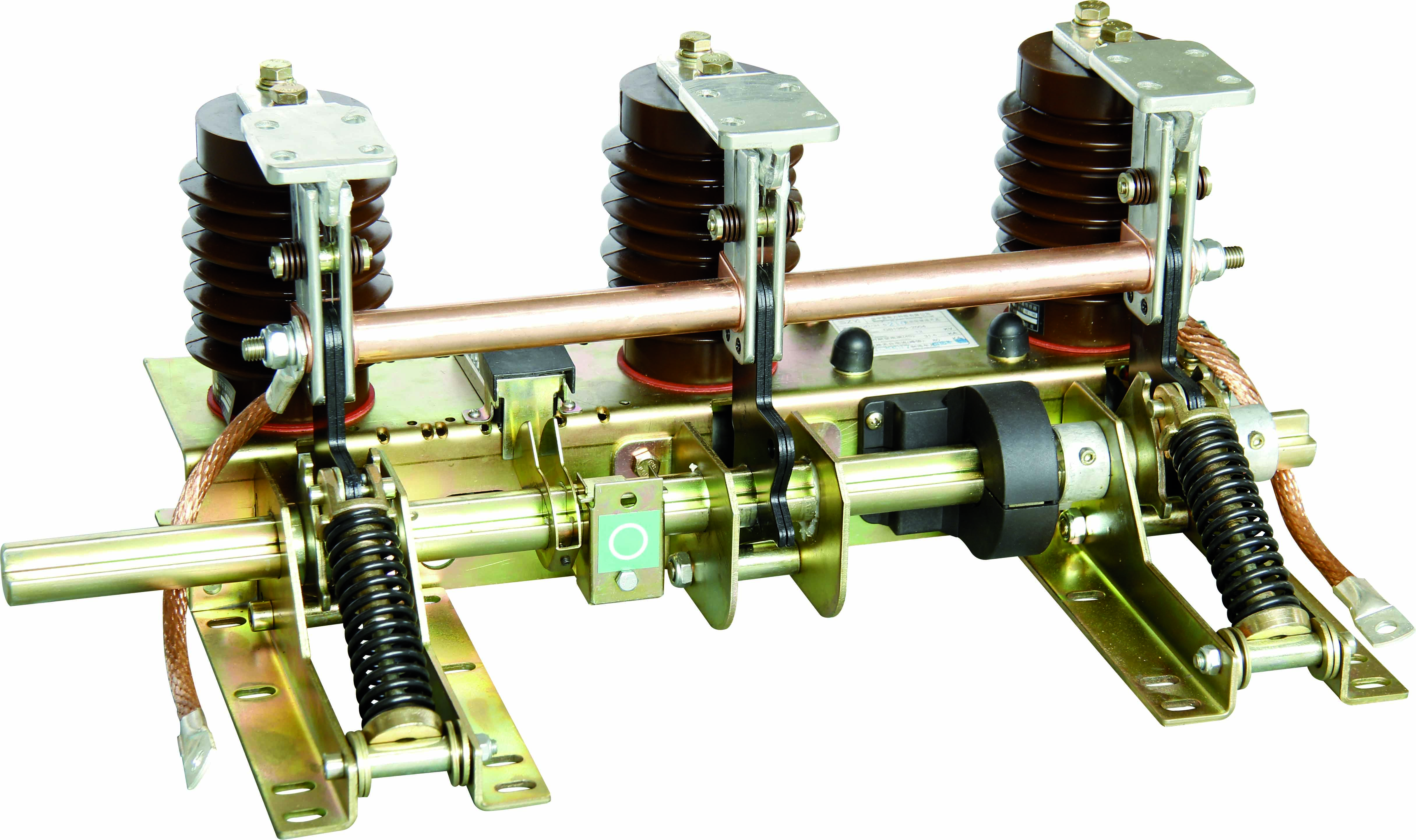

    Vnitřní vysokonapěťový uzemňovací spínač Richge je mechanické bezpečnostní uzemňovací zařízení klasifikované jako oddělovací spínač. Jeho hlavní funkcí je vytvořit spolehlivý uzemňovací obvod mezi zařízením, které má být udržováno, a elektrickou sítí během údržby vysokonapěťových zařízení (jako jsou jističe, transformátory, rozvaděče), uvolnit zbytkový náboj a poskytnout „zjevný bod odpojení“, aby se zabránilo úrazu elektrickým proudem nebo poškození zařízení způsobenému neočekávaným napájením.

• Napěťové pokrytí: 12 kV, 24 kV, 40,5 kV (přizpůsobení běžným vnitřním systémům středního napětí);

• Frekvenční přizpůsobení: 50 Hz (kompatibilní se standardy domácích energetických systémů);

• Základní výhody: Vytvářejte technickou synergii s příslušenstvím vysokonapěťových spínačů Richge (jako jsou izolační sloupky, ovládací mechanismy), s kompaktní konstrukcí, flexibilním provozem a odolností vůči drsným prostředím (přizpůsobení složitým vnitřním scénářům, jako je prach, kolísání teploty a vlhkosti).

II.Klíčové technické parametry (v souladu s normou T/ZZB 2173-2021)

    Podle klasifikace úrovně napětí jsou základní technické parametry uvedeny v následující tabulce, která také splňuje základní požadavky GB/T 1985-2014 „Vysokonapěťové AC oddělovací spínače a uzemňovací spínače“:

III. Konstrukce a princip fungování

3.1 Struktura jádra (modulární design pro snadnou instalaci a údržbu)

    S odkazem na vyspělou průmyslovou architekturu a v kombinaci s výhodami procesu příslušenství Richge se produkt skládá hlavně z následujících komponent:

• Držák: Tvořený ohýbáním za studena a svařováním tenkých ocelových plechů, s povrchovou antikorozní úpravou (galvanizace/nástřik) pro zajištění strukturální pevnosti;

• Nadměrné částečné vybití: Vyčistěte olejovou skvrnu na povrchu izolačních dílů, zkontrolujte, zda izolátor nemá praskliny (v případě potřeby izolátor vyměňte).

• Statický kontakt: S přírubovým nožovým designem, spolupracující s talířovou pružinou pro dosažení spolehlivého kontaktu a zabránění volnému zahřívání;

• Operační mechanismus: Podporuje manuální/elektrické duální režimy (elektrický model obsahuje motorovou pohonnou jednotku), integrovaný se strukturou akumulace energie tlakové pružiny;

• Izolační komponenty: Izolátory z epoxidové pryskyřice využívají proces automatického lisování APG (vysoká izolační pevnost, nízký částečný výboj);

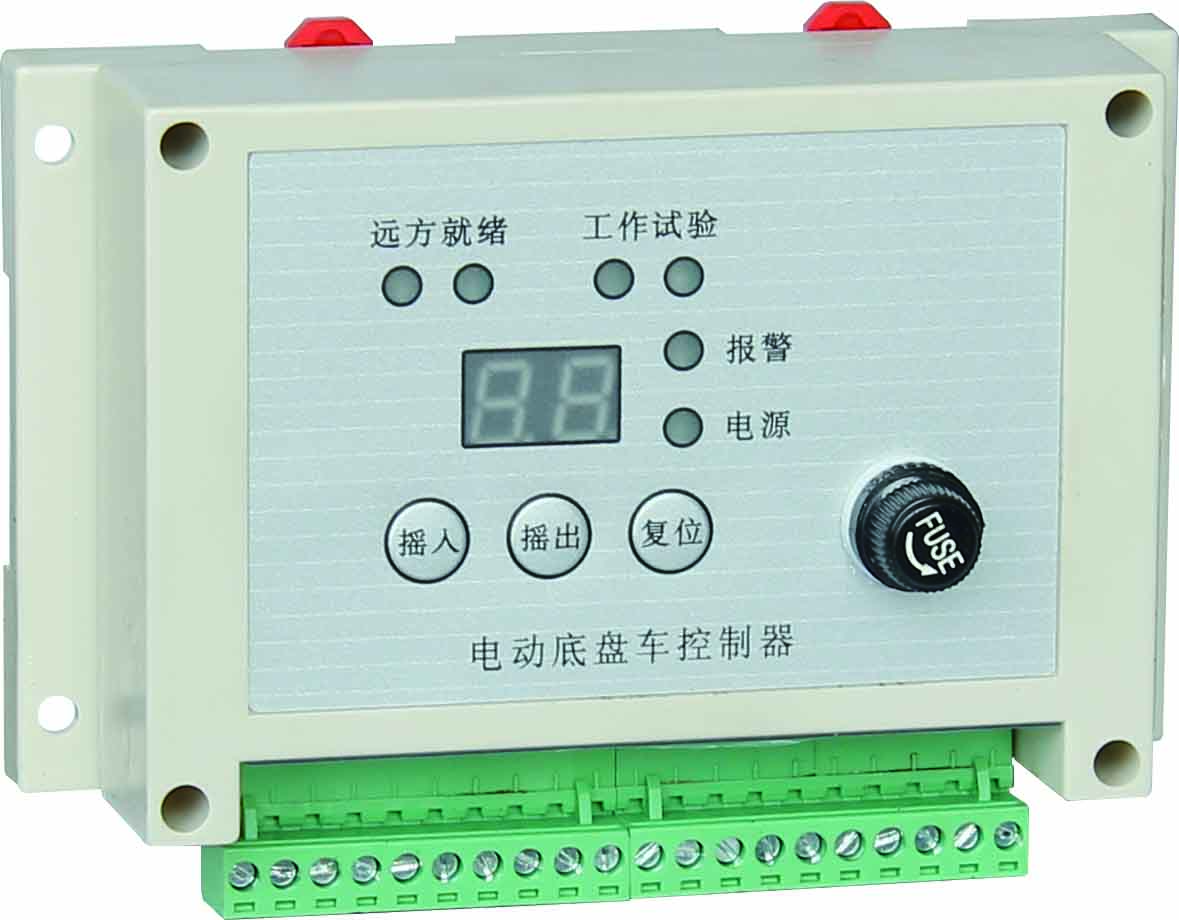

• Inteligentní řídicí modul (volitelný): Zahrnuje ochranu proti zastavení motoru (≥5násobek jmenovitého proudu), ochranu před omezením doby provozu, ochranu proti kolísání napětí (80%-120% jmenovité hodnoty), stupeň ochrany IP3X;

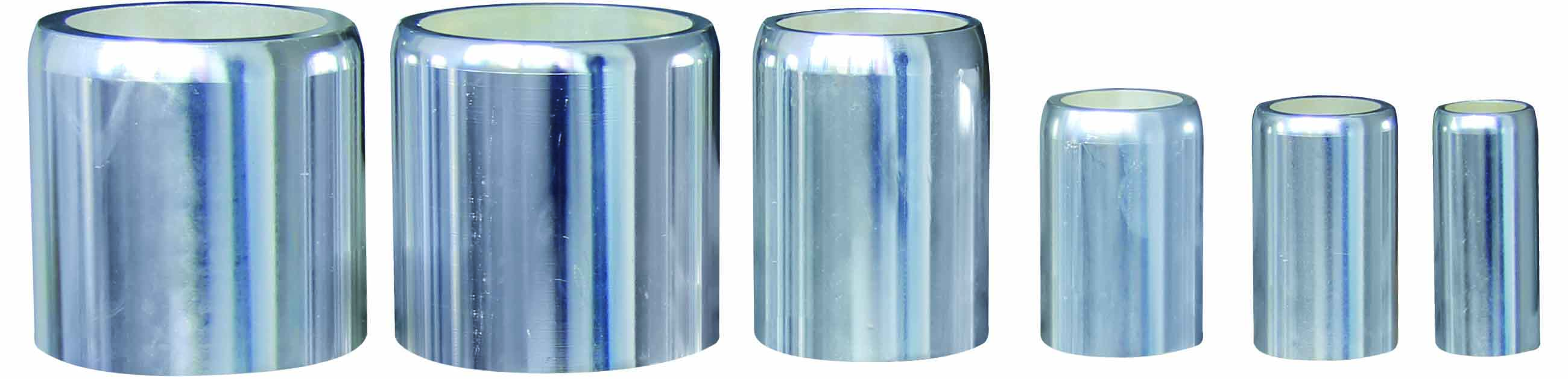

• Pomocné komponenty: Vodivé pouzdro (izolace), flexibilní připojení (kompenzace chyby instalace), snímač polohy (stav otevírání a zavírání zpětné vazby).

3.2 Pracovní princip (poháněný zásobníkem energie tlakové pružiny, nezávislý na rychlosti ručního provozu)

(1) Zavírací operace

1. Ruční/elektrický pohon ovládacího mechanismu, krouticí moment se přenáší na hlavní hřídel, překonává odporový krouticí moment, aby se pohánělo rameno kliky k otáčení;

2. Ovládací tyč uzemňovacího nože prochází mrtvým bodem tlačné pružiny a tlačná pružina okamžitě uvolňuje energii, aby zatlačila uzemňovací nůž k rychlému uzavření;

3. Po uzavření na místě je zemnící nůž v těsném kontaktu se statickou kontaktní přírubou přes talířovou pružinu, aby vytvořil spolehlivý zemnící obvod.

(2) Operace otevírání

1. Ovládací mechanismus aplikuje zpětný krouticí moment a hlavní hřídel překonává hlavní krouticí moment a sílu pružiny, aby poháněl klikové rameno, aby se otočilo zpět;

2. Přítlačná pružina uzemňovacího nože opět prochází mrtvým bodem, aby se dokončila akumulace energie (příprava na další uzavření);

5XS.320.011/ZS

IV. Základní funkce a aplikační scénáře

4.1 Základní bezpečnostní funkce

1. Ochrana proti nucenému blokování: Realizujte mechanické/elektrické blokování s hlavním vypínačem vysokonapěťového rozváděče (když není hlavní vypínač rozpojen, nelze uzemňovač sepnout; když je uzemňovač sepnutý, nelze sepnout hlavní vypínač), aby se zabránilo nesprávné činnosti;

Očistěte kontaktní plochu (otřete bezvodým alkoholem), namažte pohyblivé části ovládacího mechanismu (speciální mazivo na silikonové bázi)

3. Zkratová kapacita: Výkon třídy E2 se dokáže vypořádat s náhlými zkratovými poruchami během údržby, aby se zabránilo vyhoření zařízení;

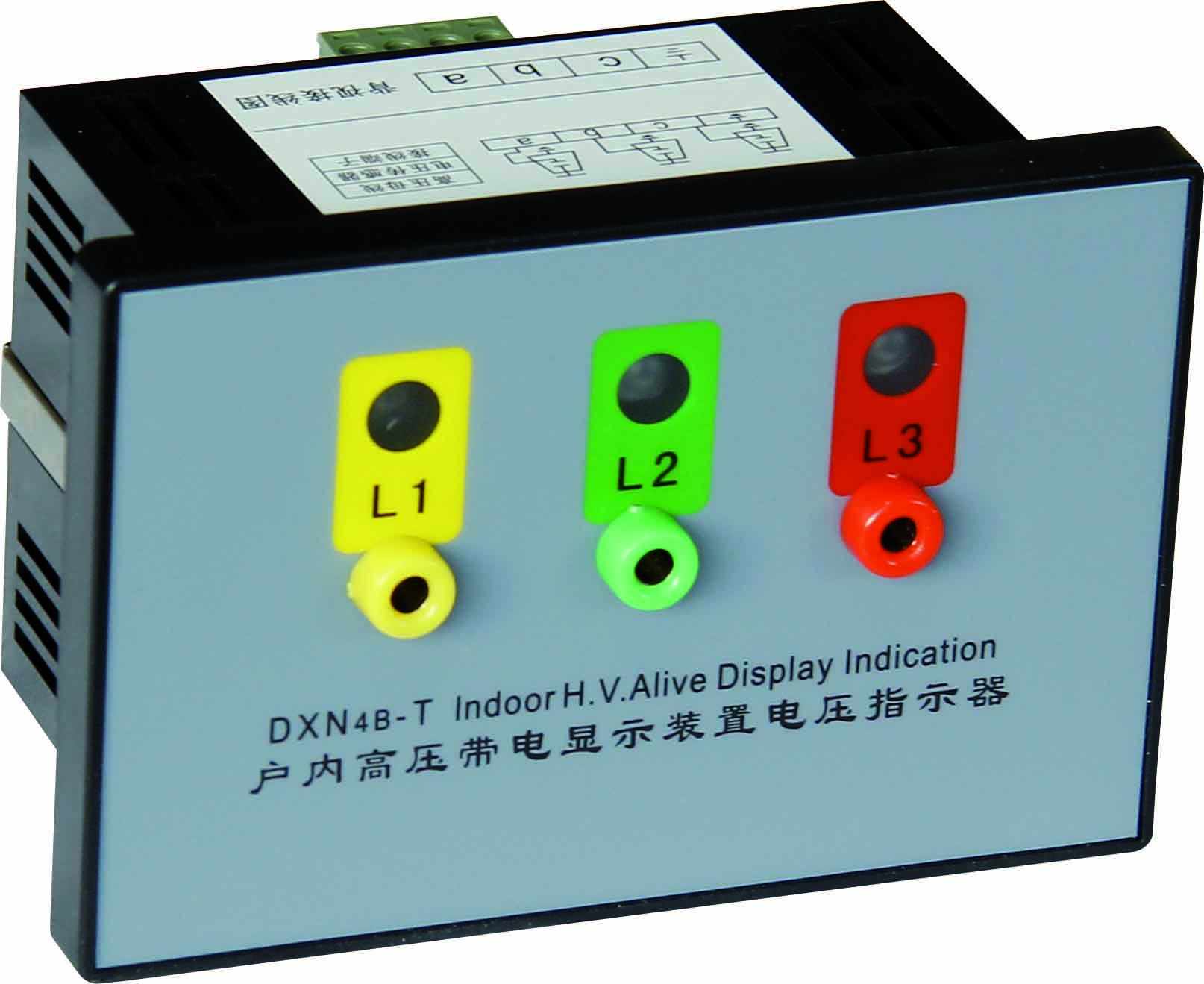

4. Vizualizace stavu: Vybavena mechanickou indikací polohy (čisté značky otevření/zavření), volitelným živým zobrazovacím zařízením (v souladu s předpisy DL408-91).

4.2 Typické aplikační scénáře

• Vnitřní rozvodny: Používají se s jističi 12kV~40,5kV a oddělovacími spínači pro uzemnění údržby přípojnic a transformátorů;

• Přizpůsobení vysokonapěťových rozváděčů: Vytvořte „součinnost vysokého nízkého napětí“ s příslušenstvím nízkonapěťových rozváděčů Richge, které se přizpůsobí MNS, GCS a dalším skříním, jako součást údržby uzemnění pro výstupní skříně a měřicí skříně;

• Průmyslové rozvodné systémy: Ochrana při údržbě vysokonapěťových zařízení (jako jsou vysokonapěťové motory, usměrňovací skříně) ve velkých továrnách a elektrárnách vlastněných doly;

• Nové energetické scénáře: Bezpečnostní uzemnění vnitřních rozvodných zařízení (jako jsou rozváděče 35 kV) ve fotovoltaických/větrných posilovacích stanicích.

V. Místa instalace a údržby

5.1 Klíčové požadavky na instalaci

1. Přizpůsobení základu: Chyba vodorovnosti instalační plochy ≤1 mm/m a odpor zemnící smyčky ≤0,5Ω (musí být spolehlivě připojen k uzemňovací mřížce stanice);

2. Spolupráce blokování: Zajistěte, aby blokovací mechanismus s hlavním vypínačem rozváděče fungoval hladce bez zablokování (pro lepší kompatibilitu se doporučuje používat originální blokovací příslušenství Richge);

3. Elektrické zapojení: Připojení ovládacího vedení elektrického modelu musí odpovídat úrovni napětí (jako je AC220V/DC220V) a utahovací moment svorek kabeláže musí splňovat požadavky návodu;

4. Přejímací test: Po instalaci je nutné otestovat asynchronismus otevírání a zavírání, odpor smyčky a izolační výkon (odolné napětí napájecí frekvence, test částečného vybití).

5.2 Pravidelná údržba a odstraňování problémů

(1) Cyklus a obsah údržby

(2) Běžné odstraňování problémů

• Zablokování při zavírání: Zkontrolujte, zda je spojení mezi ramenem kliky a hlavním hřídelem uvolněné nebo zda není zdeformovaný kontakt (deformované díly je třeba vyměnit);

• Nadměrný odpor kontaktů: Vyleštěte vrstvu kontaktního oxidu, doplňte stříbření (nebo vyměňte sestavu kontaktů);

• Selhání elektrického provozu: Zkontrolujte, zda se neaktivovala ochrana motoru před zastavením (regulátor je třeba resetovat) nebo zda není opotřebené hnací kolo;

• Στατική επαφή: Με σχεδιασμό μαχαιριού φλάντζας, σε συνεργασία με δισκοειδές ελατήριο για να επιτευχθεί αξιόπιστη επαφή και να αποφευχθεί η χαλαρή θέρμανση.

VI. Shoda se standardy a závazek kvality

6.1 Vyhovující standardům

• Standard skupiny: T/ZZB 2173-2021 "12kV～40,5kV vnitřní vysokonapěťový střídavý uzemňovací spínač";

• Národní norma: GB/T 1985-2014 "Vysokonapěťové AC oddělovací spínače a uzemňovací spínače", GB/T 11022-2020 "Společné technické požadavky na normy pro vysokonapěťová spínací a řídicí zařízení";

• Zkušební norma: GB/T 14598.26-2015 „Elektromagnetická kompatibilita – Zkušební a měřicí techniky – Test odolnosti proti elektrostatickému výboji“ (test EMC), test solnou mlhou (ověření třemi důkazy).

6.2 Závazek kvality

• Záruční doba produktu: 1 rok (vyjma poškození způsobeného člověkem nebo vyšší moci);

• Doživotní záruka: Když mechanická životnost dosáhne třídy M2 (10 000krát), klíčový výkon stále splňuje standardní požadavky;

• Servisní podpora: Poskytněte pokyny k instalaci, školení údržby a dodávky náhradních dílů (podporu lze získat prostřednictvím oficiálních webových stránek Richge nebo zákaznického servisu).

VII. Způsoby, jak získat podrobné informace

• Inteligentní řídicí modul (volitelný): Zahrnuje ochranu proti zastavení motoru (≥5násobek jmenovitého proudu), ochranu před omezením doby provozu, ochranu proti kolísání napětí (80%-120% jmenovité hodnoty), stupeň ochrany IP3X;

5XS.320.012/5XS.320.012.1

2. Kontaktujte obchodní oddělení Richge (WhatsAPP: +86 189 5893 8078) a vysvětlete požadavky (jako je úroveň napětí, zda je potřeba elektrické ovládání);

• Statický kontakt: S přírubovým nožovým designem, spolupracující s talířovou pružinou pro dosažení spolehlivého kontaktu a zabránění volnému zahřívání;
