Bezpístnicový válec s magnetickou spojkou řady CY3 | Typ CY3B Basic / CY3R s přímou montáží

Bezpístnicový válec s magnetickou spojkou řady CY3 | Typ CY3B Basic / CY3R s přímou montáží

Značka: SOLH by Richge Technology

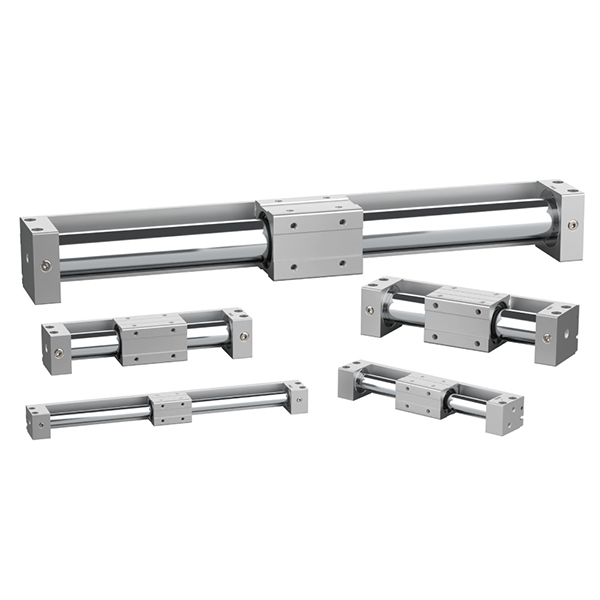

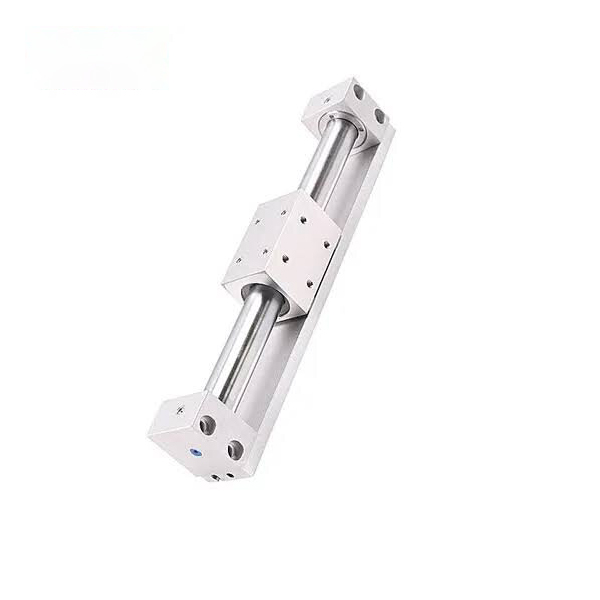

CY3R

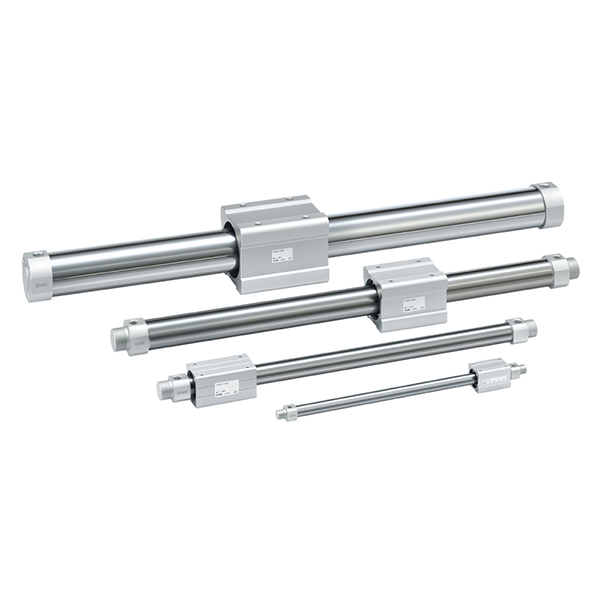

CY3B

Přehled produktu

     Řada SOLH CY3 je modernizovaný bezpístnicový válec s magnetickou spojkou vycházející z klasické řady SMC CY1, rozdělený do dvou hlavních modelů: základní typ CY3B bez montážní plochy a typ CY3R s přímou montáží. Přijímá plně uzavřenou magnetickou bezkontaktní přenosovou strukturu, která realizuje synchronní pohyb vnitřního pístu a vnějšího posuvného stolu prostřednictvím silné magnetické spojky. Díky nulovým únikům, bezprašnému a neznečišťujícímu provozu, ultra dlouhému zdvihu a kompaktní instalaci je široce použitelný pro scénáře čistého, lehkého až středního zatížení a lineární jízdy na dlouhé vzdálenosti. S rozsahem vrtání od φ6 do φ63 mm a maximálním zdvihem 5 000 mm šetří 50 % instalačního prostoru ve srovnání s tradičními válci spojovací tyče a slouží jako preferované řešení čistého pohonu s dlouhým zdvihem pro vysoce standardní automatizované výrobní linky.

Umístění jádra a konstrukční prvky

• Přenos magnetické spojky a čistý provoz s nulovým únikem: Píst a posuvný stůl využívají magnetické synchronní řízení s plně uzavřenou konstrukcí válce válce. Žádná pístnice nevyčnívá ven, čímž je dosaženo úplné vzduchotěsnosti, nulového úniku a nulového znečištění prachem. Dokonale se hodí do přísných výrobních prostředí, jako je zpracování potravin, lékařské vybavení a polovodičová elektronika.

• CY1 Upgradovaná verze se zvýšenou odolností: Ve srovnání s tradiční řadou CY1 je délka kroužku odolná proti opotřebení zvýšena o 70%, což účinně zlepšuje nosnost a kluznou stabilitu. Vestavěný držák mazání prachotěsného kroužku vytváří trvalý ochranný mazací film, snižuje minimální pracovní tlak na 0,12 MPa a výrazně prodlužuje životnost. Kromě specifikace φ6 si všechny ostatní modely zachovávají stejné montážní rozměry jako CY1 pro přímou výměnu a upgrade.

• Minimalistická struktura základního typu CY3B: Hladká hlaveň válce nemá vyhrazenou montážní plochu a pro upevnění vyžaduje dvoukoncové podpěrné konzoly. Posuvný stůl není vybaven vestavěnou vodicí konstrukcí, takže jsou povinná externí lineární vedení nebo vodicí tyče, aby se zabránilo excentrickému zatížení a selhání magnetického oddělení.

• Standardní pryžový nárazník a vysokorychlostní volitelná specifikace: Vestavěné pryžové tlumiče s dvojitým koncem absorbují provozní nárazy a snižují provozní hluk pro stabilní konvenční cyklický provoz. Volitelná vysokorychlostní specifikace X160 podporuje maximální provozní rychlost 1500 mm/s pro přizpůsobení se vysokofrekvenčním rychle se pohybujícím pracovním podmínkám.

• Pohodlná instalace magnetického spínače: Předem rezervované drážky spínače na obou stranách těla válce jsou kompatibilní s magnetickými spínači řady D-M9 a realizují flexibilní a přesnou zpětnou vazbu polohy v reálném čase pro polohování zdvihu.

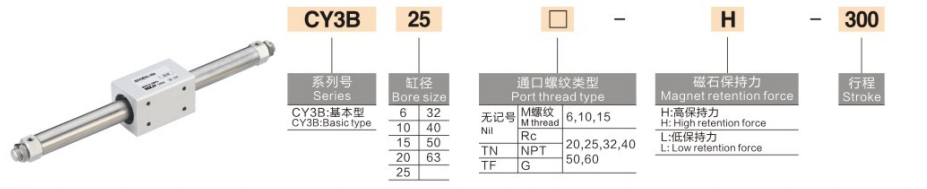

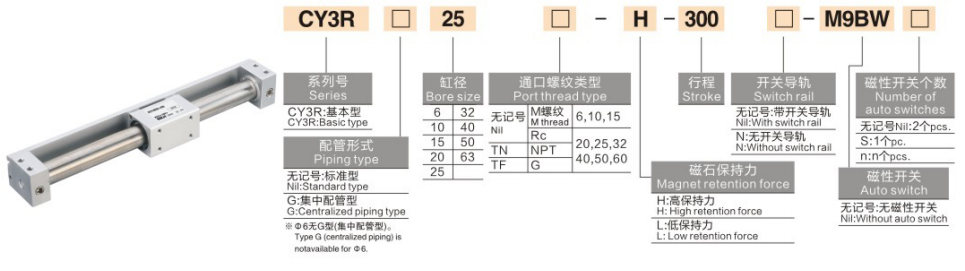

Kompletní pravidlo kódování modelu

1.Příklady modelů: CY3B20-500 | CY3B40-800-M9PL

2. Referenční příklady standardních objednávek

• CY3B20-500: vrtání 20 mm, zdvih 500 mm, základní typ bez magnetického spínače

• CY3B40-800-M9PL: vrtání 40 mm, zdvih 800 mm, základní typ s magnetickým polohovým spínačem

Základní technické specifikace (20℃ standardní stav)

1 Základní všeobecné specifikace

• Provozní režim: Dvojčinná magnetická spojka bezkontaktní přenos

• Pracovní kapalina: Stlačený vzduch (standard bezolejového provozu)

• Okolní teplota: 5~60℃ (žádné mrazivé prostředí)

• Rozsah pracovního tlaku: 0,12~0,7MPa; Kontrolní tlak: 1,0 MPa

• Provozní rychlost: 50~500 mm/s (standardní); max 1500 mm/s (volitelná vysokorychlostní specifikace X160)

• Režim vyrovnávací paměti: Standardní dvojitý pryžový nárazník

• Magnetická přídržná síla: 19,6~2450N (zvyšuje se s velikostí otvoru)

2 Tabulka klíčových parametrů výkonu (@0,5 MPa)

Základní konfigurace a pokyny pro výběr

1 Výběr velikosti vrtání podle zatížení a tahu

• φ6~φ15 (Micro Light Duty): Vhodné pro zatížení ≤ 2,5 kg, určené pro přesný přenos mini součástek v elektronických a lékařských zařízeních s krátkým zdvihem.

• φ20~φ32 (všeobecný lehký provoz): Odpovídající lehkému zatížení 4~10 kg, ideální pro konvenční tlačení a tažení s dlouhým zdvihem (≤1000 mm) v běžných automatických výrobních linkách.

• φ40~φ63 (střední zatížení): Použitelné pro scénáře středního zatížení 16~40 kg, ideální pro manipulaci s těžkým dlouhým zdvihem a vysokofrekvenční cyklický provoz v potravinářském a balicím průmyslu.

2 Výběr zdvihového a naváděcího systému

• Rozsah zdvihu: Standardní kryty zdvihu 50~1000mm; prodloužený ultra dlouhý zdvih až na 5000 mm pro speciální požadavky na jízdu na dlouhé vzdálenosti.

• Povinný design externího vedení: Základní typ CY3B nemá vestavěnou vodicí konstrukci. Vnější lineární kluzné kolejnice nebo vodicí tyče musí být vybaveny tak, aby podpíraly zatížení a zabraňovaly magnetickému oddělení způsobenému odchylkou excentrické síly.

• Standardní způsob upevnění: Upevnění volitelnými dvoukoncovými nosnými konzolami se zavěšeným tělem válce a nulovým kontaktním třením, což zajišťuje stabilní provoz magnetické spojky.

3 Výběr prostředí a funkční konfigurace

• Priorita čistého prostředí: Konstrukce s nulovým únikem a bez znečištění se přizpůsobí přísným bezprašným a sterilním pracovním podmínkám v potravinářském, lékařském a elektronickém polovodičovém průmyslu.

• Vysokorychlostní upgrade pracovních podmínek: Vyberte volitelnou vysokorychlostní specifikaci X160 (max. 1500 mm/s), vybavenou externími hydraulickými nárazníky pro eliminaci vysokorychlostních nárazů a zajištění stabilního provozu.

• Zpětná vazba přesné polohy: Vybavte se magnetickými spínači řady D-M9 pro realizaci dvoubodového nebo vícebodového přesného polohování zdvihu a zpětné vazby signálu.

CY3B vs CY3R | Porovnání rozdílů modelů

Typické scénáře průmyslových aplikací

• Přenos materiálu v čisté místnosti: Struktura magnetické spojky s nulovým únikem a bezprašností je ideální pro manipulaci s materiálem na dlouhé vzdálenosti v elektronických, polovodičových a lékařských bezprašných dílnách bez kontaminace čistého prostředí.

• Linky na balení potravin a nápojů: Nerezový válec z nerezové oceli se snadno čistitelným povrchem se přizpůsobí hygienickým výrobním standardům, vhodný pro dlouhé zdvihy lehkých a středně těžkých obrobků v zařízeních na zpracování potravin.

• Zařízení Pohon dveří a krytu: Konstrukce bez prodloužení tyče šetří vnější prostor, dokonale použitelná pro kompaktní pohon otevírání a zavírání s dlouhým zdvihem automatických ochranných dveří a stínicích krytů zařízení.

• Přesná polohovací plošina s dlouhým zdvihem: Spolupracuje s externími vysoce přesnými vodícími lištami pro dosažení stabilní opakované přesnosti polohování, vhodné pro přesné polohování na dlouhé vzdálenosti a cyklickou dopravu montážních linek na 1 ~ 2 m.

• Prostorově úsporná výměna válců spojovací tyče: Řeší problém zabírání místa u tradičních válců spojovací tyče ve scénářích s dlouhým zdvihem (>500 mm), čímž se snižuje celkový prostor pro instalaci zařízení o 50 % pro kompaktní konstrukci zařízení.

Průvodce rychlým výběrem ve třech krocích

1. Potvrzení velikosti otvoru: Vypočítejte požadovaný tah na základě hmotnosti nákladu s bezpečnostním faktorem ≥2. Doporučená pravidla: ≤2,5kg → φ15; 4~10kg → φ32; 16~40kg → φ63.

2. Potvrzení specifikace zdvihu: Vyberte standardní zdvih 50~1000 mm pro běžné požadavky; zvolte rozšířenou specifikaci pro ultra dlouhý zdvih až 5000 mm.

3. Přizpůsobení funkční konfigurace: Výběr priority pro čisté pracovní podmínky bez znečištění; upgrade na X160 vysokorychlostní specifikace + hydraulický nárazník pro rychlý provoz; přidejte magnetické spínače řady D-M9 pro detekci polohy v reálném čase.

Shrnutí jedné věty

     Bezpístnicový válec s magnetickou spojkou řady SOLH CY3 je vylepšený bezolejový pohon čisté třídy CY1 s nulovým únikem, 5000 mm ultra dlouhým zdvihem, nízkým startovacím tlakem a duálními typy montáže, který slouží jako optimální prostorově úsporné řešení lineárního pohonu s dlouhým zdvihem pro lehké a středně zatížené čisté automatizační zařízení.
