Venkovní jistič je klíčové přepínací zařízení používané ve venkovních vysokopěťových systémech. Jeho hlavní funkcí je propojit nebo odpojit obvody během normálního provozu a rychle odříznout proud v případě poruch (jako jsou zkratky, přetížení), čímž se řídí tok napájení a chrání zařízení, jako jsou čáry a transformátory. Ve srovnání s vnitřním jističem se jeho design musí zaměřit na přizpůsobení se složitým venkovním prostředí (jako jsou extrémní teploty, déšť, sníh, písek, ultrafialové paprsky atd.), Takže má vyšší požadavky na izolaci, ochranu a odolnost proti povětrnostním odolností.
Základní pracovní princip
Jádrem venkovního jističe je systém ARC-Extingusing a izolační systém, který dosahuje oblouku hasičení a izolace obvodu prostřednictvím specifického média (jako je plyn SF₆, vakuum, olej atd.):
Když se jistič otevře, oddělení pohyblivých a statických kontaktů generuje oblouk. ARC-extingové médium (jako je silná elektronegativita SF₆, nízká ionizace vakua), rychle absorbuje energii oblouku k hasity oblouku;
Současně musí izolační systém (včetně mezer ve vzduchu, izolačních sloupů, pouzdrů atd.) Udržet dostatečnou sílu izolace ve venkovním prostředí, aby se zabránilo blikání mezi kontakty nebo na zem.
Hlavní typy a struktury
Podle média pro exekující ARC zahrnují běžné typy jističů venkovních obvodů:
SF₆ Venkovní jističe:Používání plynu SF₆ jako média pro exekující a izolační médium ARC má vysokou účinnost ex-nacházení oblouku a kompaktní velikosti, vhodné pro vysoce napětí (110 kV a výše). Pozornost však musí být věnována kontrole skleníkového efektu SF₆;

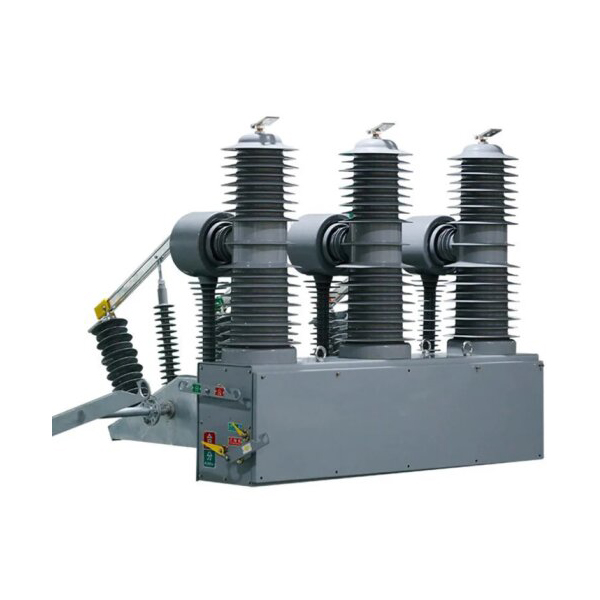

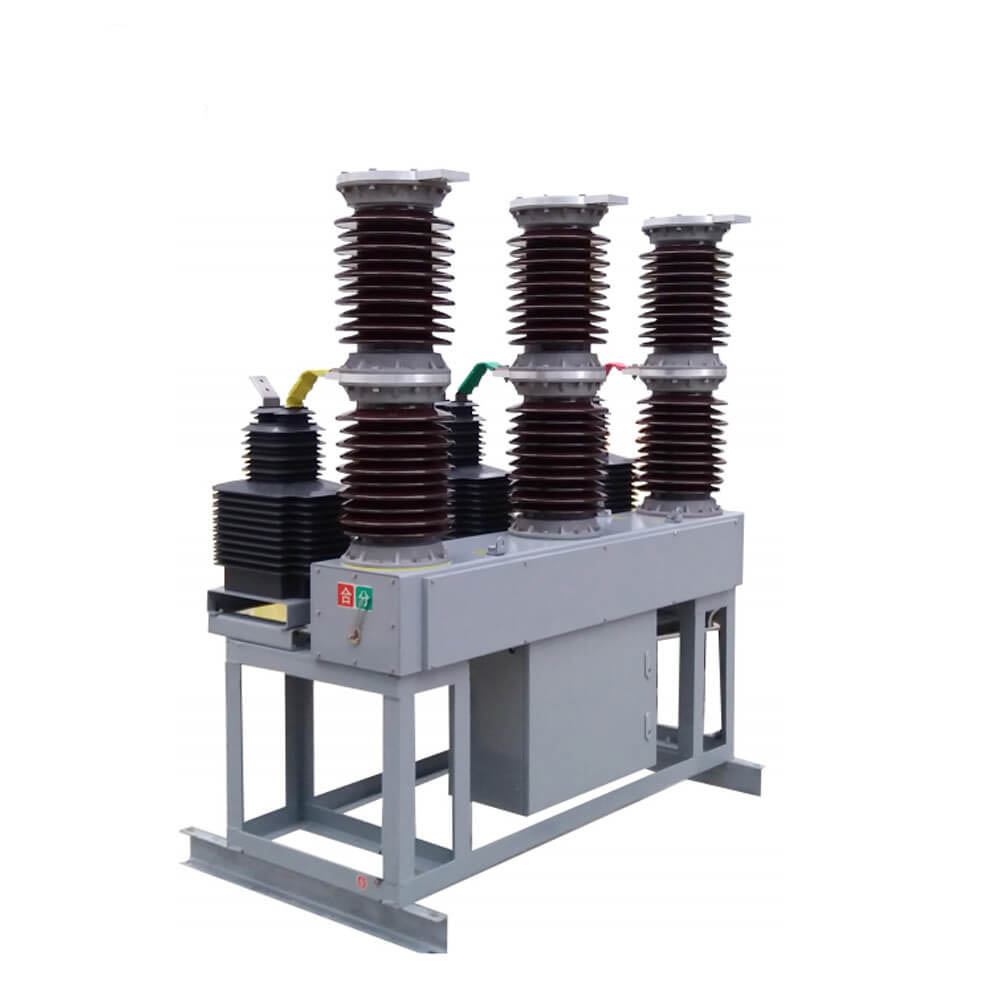

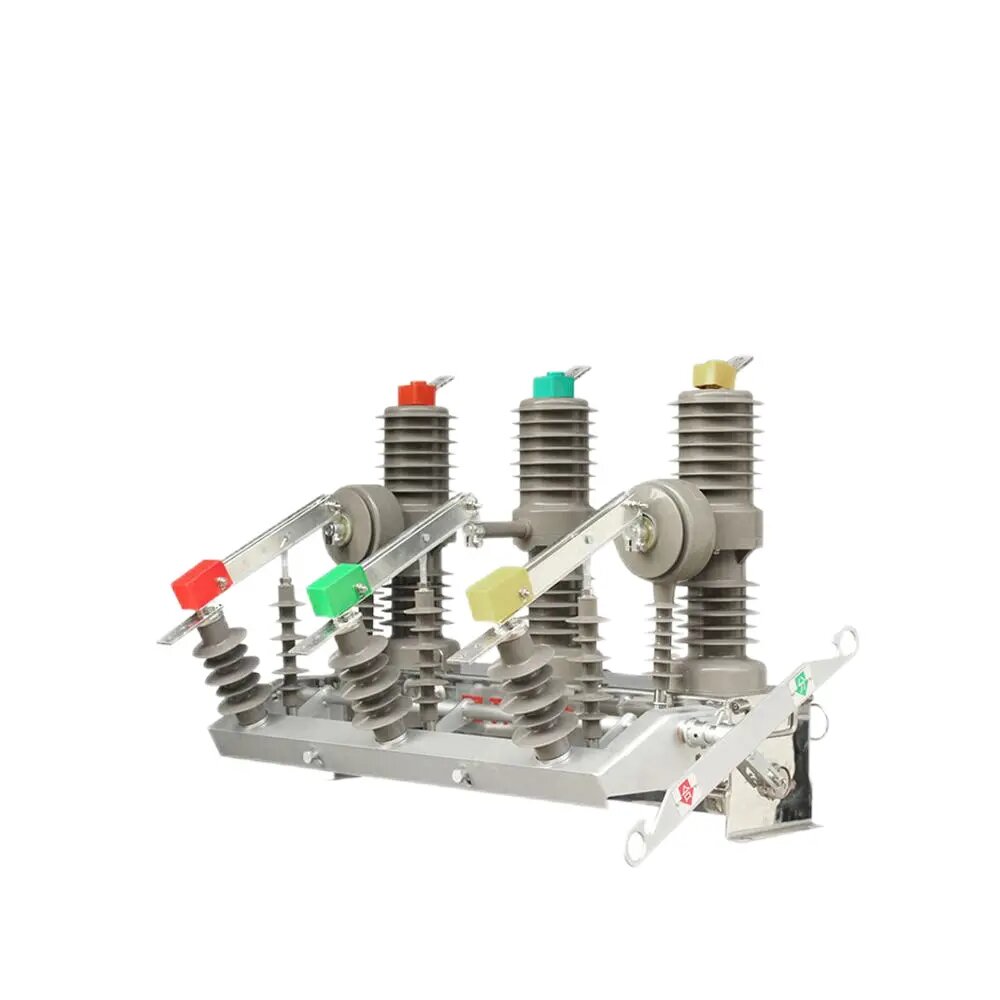

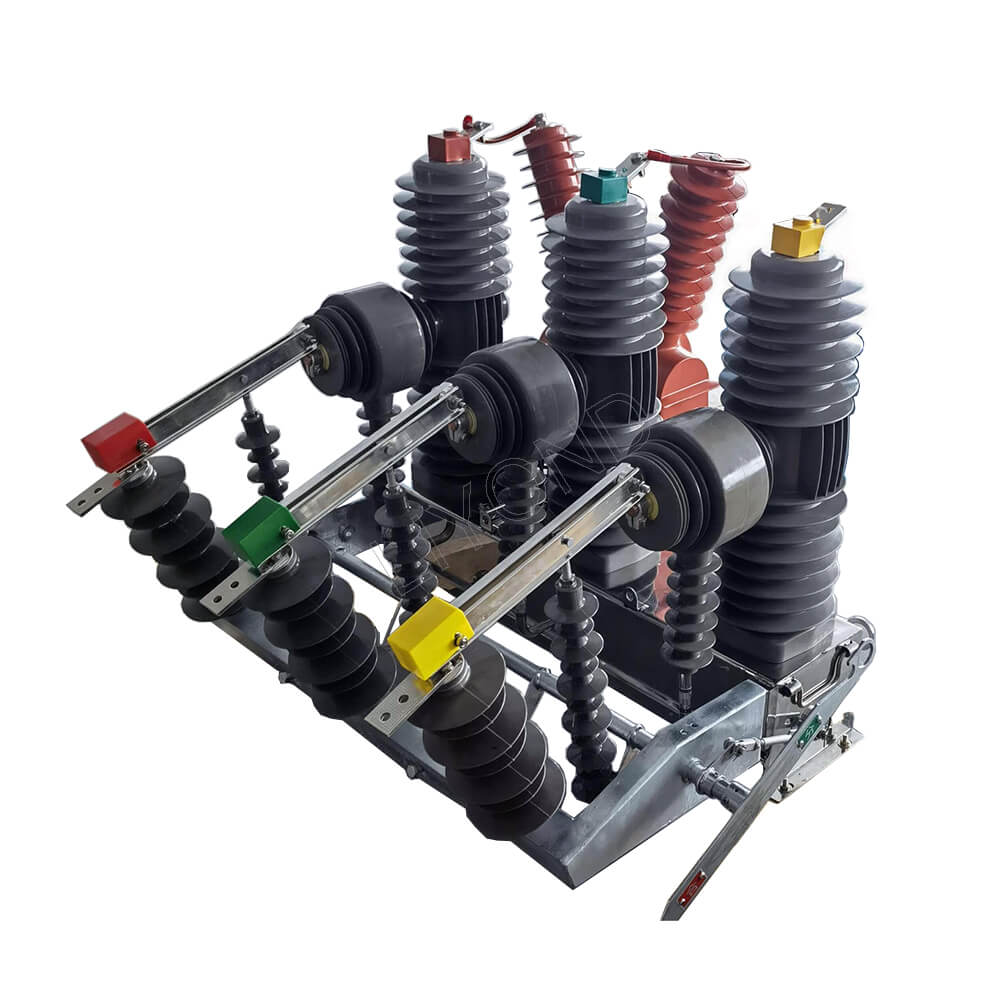

Venkovní vakuové jističe:S využitím vakua pro hasičování oblouku jsou šetrné k životnímu prostředí bez skleníkových plynů a vyžadují malou údržbu, většinou se používají ve střední a vysokopěťové (10 kV-35 kV) venkovní distribuci energie (jako jsou spínače namontované na pólech);
Venkovní jističe venkovních obvodů:Používání izolačního oleje jako média pro extející ARC má nižší náklady, ale mají velké velikosti a vyžadují časté údržbu, postupně jsou nahrazeny typy SF₆ nebo vakua.
Typické struktury zahrnují:
ARC-Extingusingová komora (jádro komponenta pro exekující ARC, odpovídající médiu);
Operační mechanismus (pružina, hydraulický nebo pneumatický pohon, zajištění spolehlivého provozu venku);
Izolační sloupy (většinou porcelánové nebo kompozitní izolátory, podporující obloukovou komoru a poskytování izolace na zem);
Ochranné bydlení/skříň (materiály odolné vůči povětrnostním povětrnostem, prevence vniknutí deště, sněhu a písku);
Vodivý obvod (připojující čáry a provádění proudu).
Klíčové funkce
Silná přizpůsobivost životního prostředí: Vydrží extrémní teploty -40 ℃ ~+60 ℃, silný déšť, sníh, písek a ultrafialové stárnutí, s ochrannou třídou obvykle dosahující IP54 a vyšší;
Vysoká spolehlivost izolace: Prostřednictvím návrhů, jako je zvyšování mezer ve vzduchu a použití izolátorů rezistentních na znečištění, se přizpůsobuje složitým venkovním izolačním podmínkám (jako je snížená izolace způsobená vlhkostí a zákalem);
Dlouhá životnost a nízká údržba: Mechanická životnost může překročit 10 000 operací a elektrická životnost se pohybuje od desítek po stokrát v závislosti na modelu. Některé typy (například vakuum a SF₆) nevyžadují časté nahrazení médií pro extející ARC;
Flexibilní instalace: Podporuje venkovní metody instalace, jako jsou póly namontované, podlahové a zavěšené, přizpůsobující se scénářům, jako jsou rozvodny a liniové póly;
Synergie systému: Může spolupracovat s transformátory a řadiči při realizaci vzdáleného provozu a inteligentní ochrany (jako jsou automatizované distribuční sítě).
