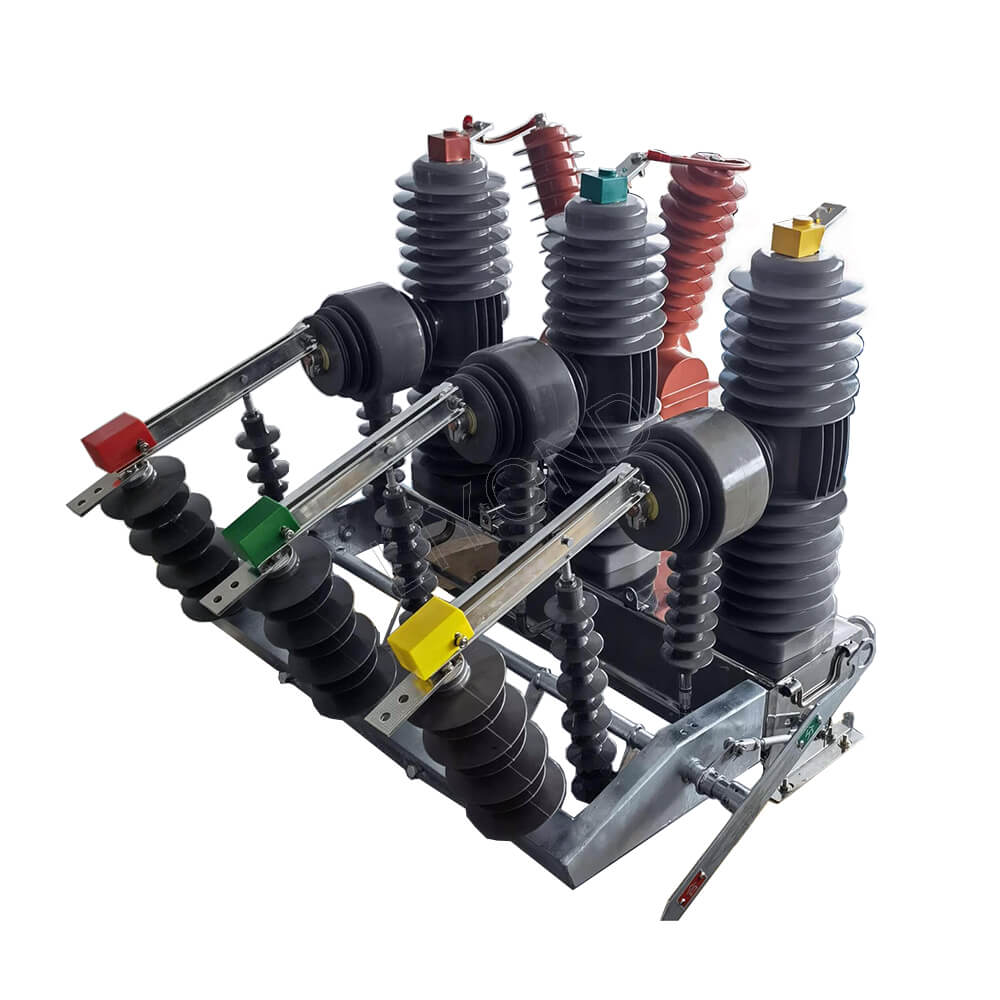

24KV venkovní vysoce napětí Inteligentní třífázový pól namontovaný vakuový obvod Auto Recloser

24KV venkovní vysoce napětí Inteligentní třífázový pól namontovaný vakuový obvod Auto Recloser

Venkovní vysavač zW32-24 Venkovní napětí se používá v AC 50Hz, jmenovitém napětí 24 kV třífázový napájecí systém pro uzavření/rozbití proudu, nadproudového a zkratového proudu. Čistič může vybavit reclioningovým ovladačem k rozrušení identity aktuálních charakteristik a dosáhnout více automatických reclosing nebo izolace poruch. Samostatný PT jako zdroj energie se stává inteligentním jističem, který je schopen ovladače s výstupem napětí a proudu.

Může být vybaven operačním mechanismem pružiny, který má základní funkce, jako je rozbití a závěrečný proud zatížení, proud přetížení a proud zkratu. Jedná se o základní typ řady ZW32-24. Jistič s obvodem a izolační spínač lze kombinovat tak, aby vytvořil „jistič s kombinovaným obvodem“ (dále jen „jistič s kombinovaným obvodem“) s výraznou zlomeninou. Na izolačním spínači se uživatel může rozhodnout použít silikonový gumový izolační pochvu, který má vlastnosti deště, sněhu, písku a anti-znečištění a koroze, a může se účinně vyhnout mrazu a oxidaci izolačního spínače.

Jistič obvodů může být egulován s bleskem a světle lze nainstalovat na kterékoli straně příchozích a odchozích linek podle požadavků uživatelů;

Jistič s obvodem může být vybaven ovladačem proudu, který má funkci únikového toku a přetržení přeruzu: jistič obvodu může být vybaven 2 až 3 měřicími nebo měřicími transformátory.

Regulátor recloseru může být nakonfigurován jako inteligentní jistič typu typu. Základní řadič typu a reclocingu jsou vhodný pro příležitost snadno přístupného napájení. Typ PT a ovladač náhody jsou vhodné pro příležitost bez napájení. Inteligentní jistič obvodů je vhodný pro napájení typu záření a systém napájení sítě Ring Network, který pomáhá systému eliminovat přechodné poruchy a automaticky obnovit zdroj napájení a také izolovat poruchy k dosažení automatizace distribuční sítě automatizace distribuční sítě

ZW32-24 Venkovní střídavý vysokopěťový vakuový obvod (dále jen označovaný jako jistič) je jmenován napětím 24 kV, 50 Hz třífázové střídavé venkovní distribuční zařízení. Používá se hlavně k otevření a zavření proudu zatížení, proud přetížení a proud zkratu v energetickém systému. Přetížení proudu a zkratového proudu. Vhodné pro rozvody a průmyslové a těžební podniky v distribučním systému pro účely ochrany a kontroly, více je vhodné pro venkovskou síť a místo častého provozu.

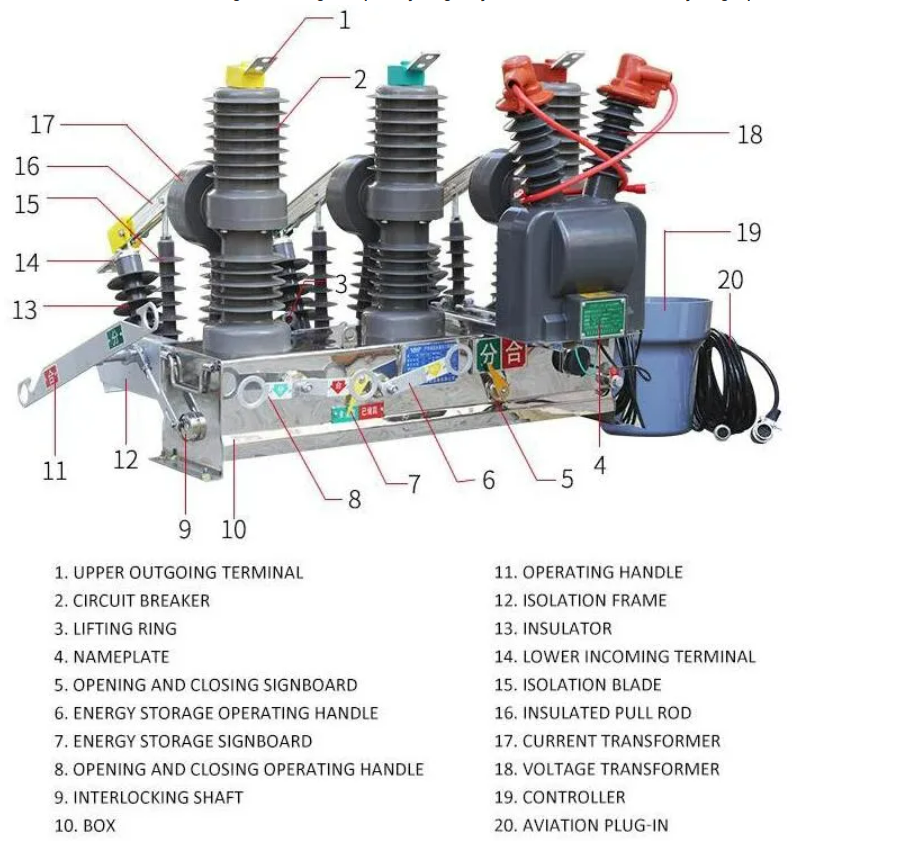

Funkce struktury produktu

1. Shell je vyroben z vysoce kvalitní nerezové nebo běžné ocelové desky, která se po procesu antirusty na léčbu dacrometrům nastříká UV zářením. Produkt má vynikající anti -tření, proti soli a další antikoncepční vlastnosti.

2. APG s pevným izolovaným pólem je zapouzdřen silikonovou gumou (jako izolace a pufr), s malým objemem, vynikajícím proti kondenzačním výkonem, dlouhým pracovním životem a spolehlivým výkonem.

3. provozního mechanismu je jarní operační mechanismus, který může být manuální nebo elektrický. Je -li to nutné, lze přidat operační zařízení dálkového ovládání a zařízení, aby nedošlo k uzavření proudu Inrush. Požadovaná síla externího napájení není více než 70 W, což je snadné vybavit záložní napájecí zdroj. Vyrovnávací zařízení s jedinečným designem má vynikající výkon, malý odskok a nízký hluk.

4. Hasicí komora oblouku přijímá speciální technologii pájení z nerezové oceli bez elektrolečení, s vysokou kvalitou svařování, stability a spolehlivosti a nízkým únikem vzduchu. Ve výrobním procesu se používají speciální vzorec keramické metalizace a pokročilý proces metalizace keramiky k zajištění vzduchotěsnosti produktu a pevnost v tahu je úplné primární těsnění 130MPA.

5. Současný transformátor je vyroben z vysoce kvalitního magnetického vodivého materiálu a kompozitní izolaci epoxidové pryskyřice a silikonové gumy. Má výhody velké kapacity, vysokou dynamickou tepelnou stabilitu, vysokou úroveň přesnosti, bez údržby a vysoké spolehlivosti.

Funkce

1. Jistič obvodů přijímá třífázovou strukturu sloupu, která má vlastnosti výkonu a spolehlivosti, žádné nebezpečí spalování a výbuchu, bez údržby, malé velikosti, lehké hmotnosti a dlouhé životnosti.

2. jistič obvodů přijímá plně uzavřenou strukturu s dobrým výkonem těsnění, což pomáhá zlepšit výkon odolných proti vlhkosti a anti-kondenzaci a je zvláště vhodný pro použití v těžkých chladných nebo vlhkých oblastech.

3. třífázové sloupy a proudové transformátory jsou izolovány importovanými venkovními epoxidovými pryskyřičnými pevnými látkami, které mají vlastnosti odolnosti proti vysoké a nízké teplotě, odolnost proti ultrafialu a odolnost proti stárnutí.

4. provozní mechanismus přijímá miniaturizovaný vyskakovací operační mechanismus, který má nízkou spotřebu energie pro otevření a uzavření; Přenos mechanismu přijímá režim přímého přenosu s méně otevíracími a závěrečnými částmi a vysokou spolehlivostí. Provozní mechanismus je v uzavřeném mechanismu, který řeší problém koroze mechanismu a zlepšuje spolehlivost mechanismu.

5. Operace a uzavírání operací jističe lze ovládat ručně nebo elektricky nebo vzdáleně. Může být spojeno s řadičem pro realizaci automatizace distribuce energie a lze jej také kombinovat s regulátorem Recloser za vzniku receptoru.

6. Jistič s obvodem může být vybaven dvoufázovým nebo třífázovým CT pro automatickou ochranu zakopnutí nadproudu a inteligentní kontrolu pro informační analýzu. .

7. Jistič obvodu může být vybaven izolačním spínačem a třífázovým propojením. Když je izolační spínač ve stavu vypnuto, existuje zřejmá viditelná zlomenina a má protipohoru s tělem jističe. Může být spojen s izolátorem po přepětí pro snadnou a bezpečnou údržbu.

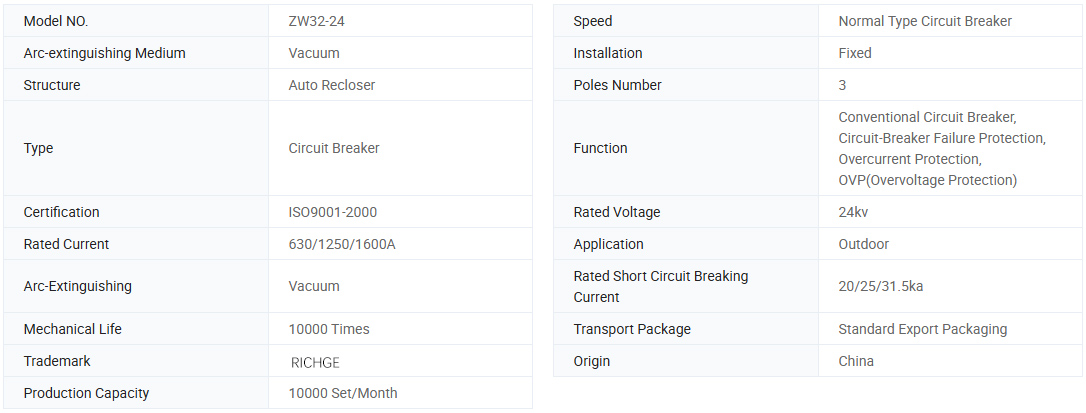

Základní informace.

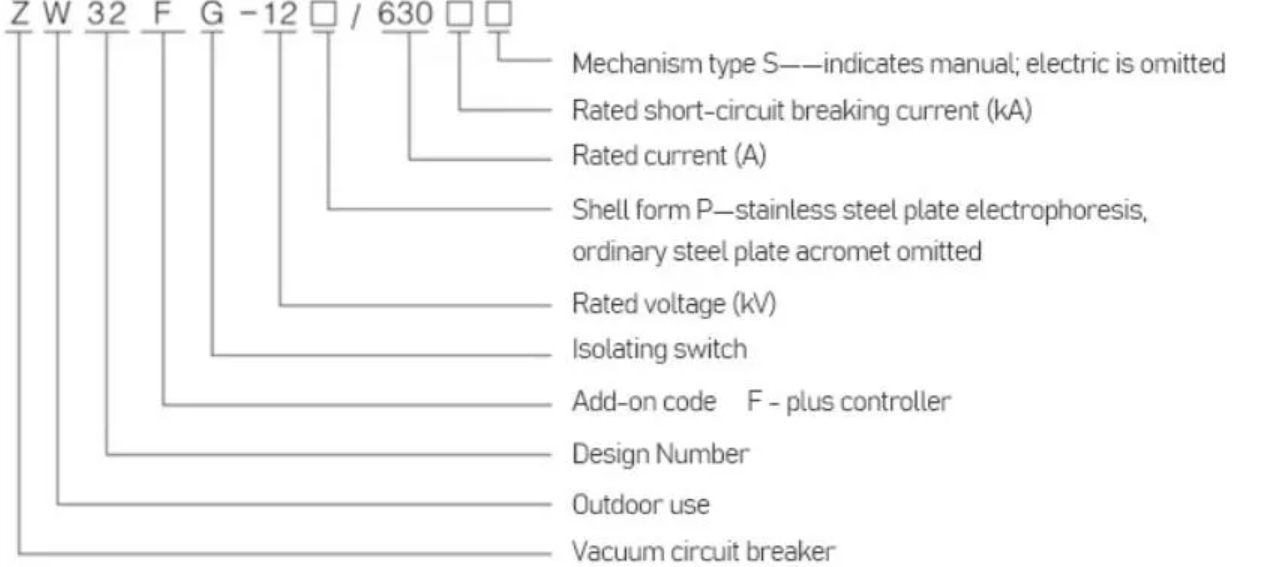

Popis modelu

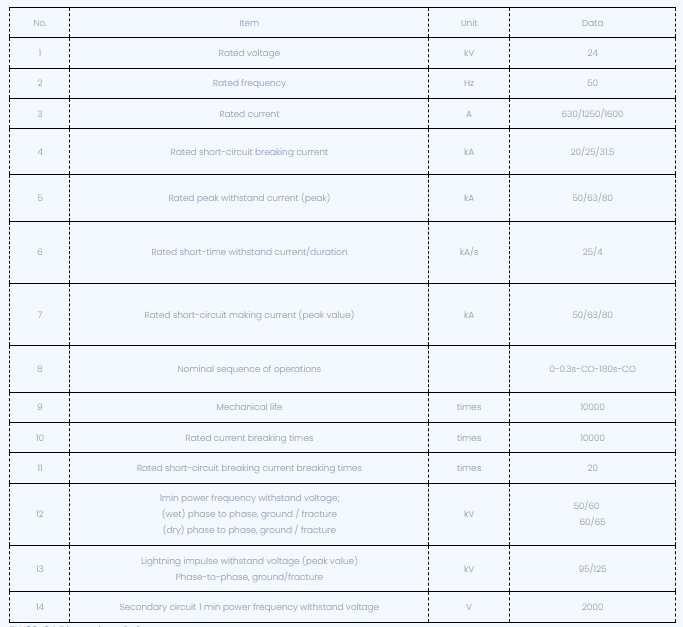

Technický parametr

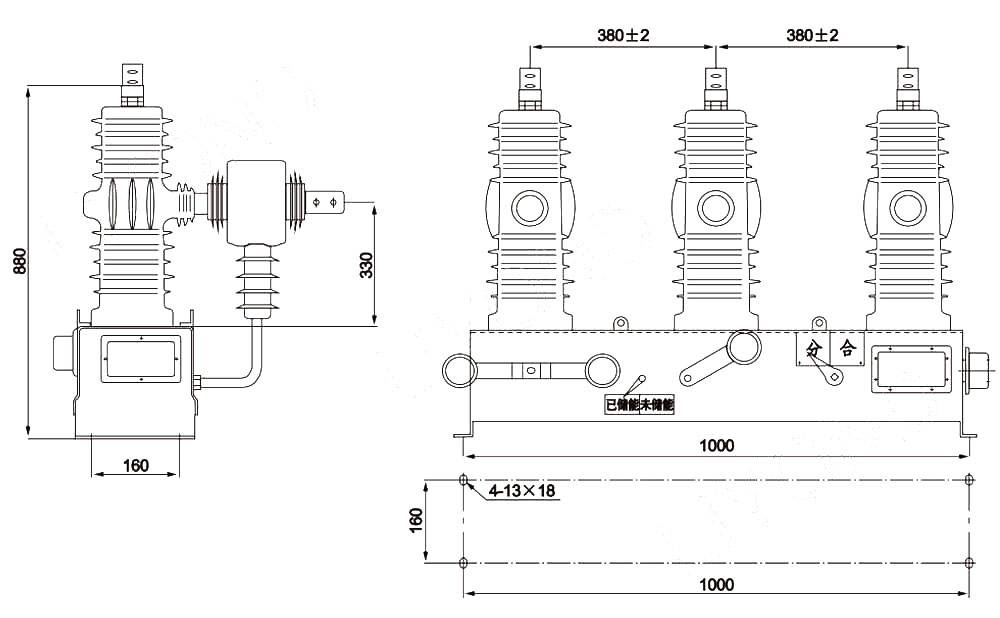

Obrys Dimension Drawer

ZW32-24 Rozměry Reference

Při objednávce prosím zadejte typ produktu, název, množství, jmenovitý proud, jmenovitý proud zkratka, proudový poměr aktuálního transformátoru, provozní režim a provozní napětí atd.

Pracovní podmínky

1. Nadmořská výška 1000 m;

2. Teplota okolního vzduchu je 45 ° C ~+65 ° C; Denní teplotní rozdíl je 25 ° C;

3. rychlost větru není větší než 35 m/s;

4. intenzita zemětřesení nepřesahuje 8 stupňů;

5. Úroveň znečištění: úroveň IV;

6. Místo instalace: Žádné hořlavé, nebezpečí suchého exploze, místo chemické koroze.
