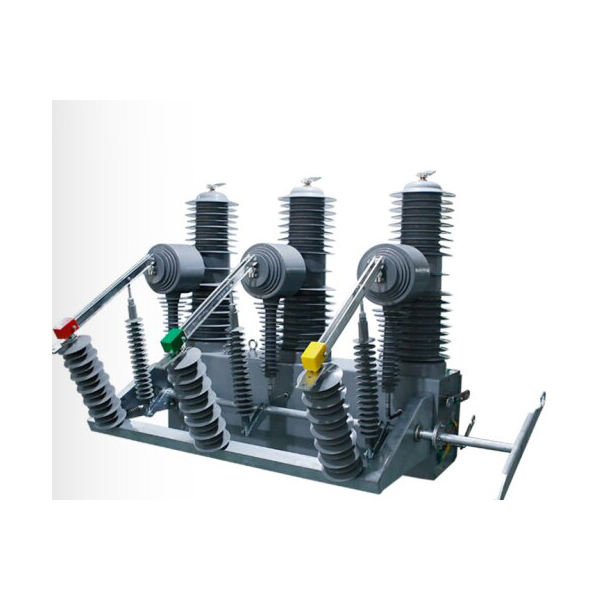

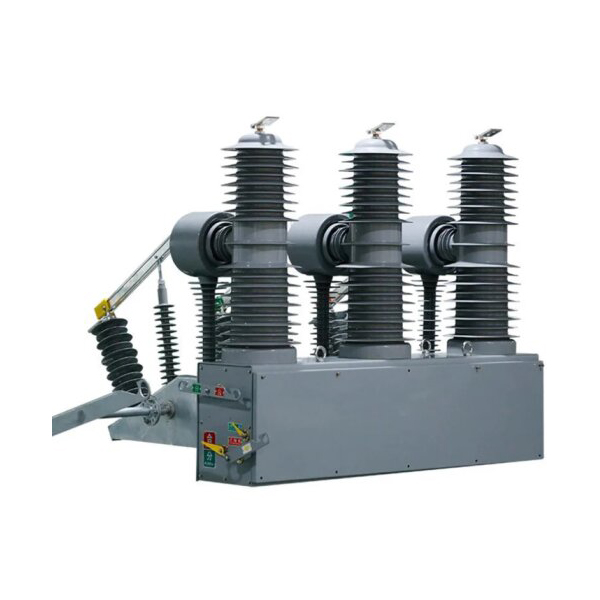

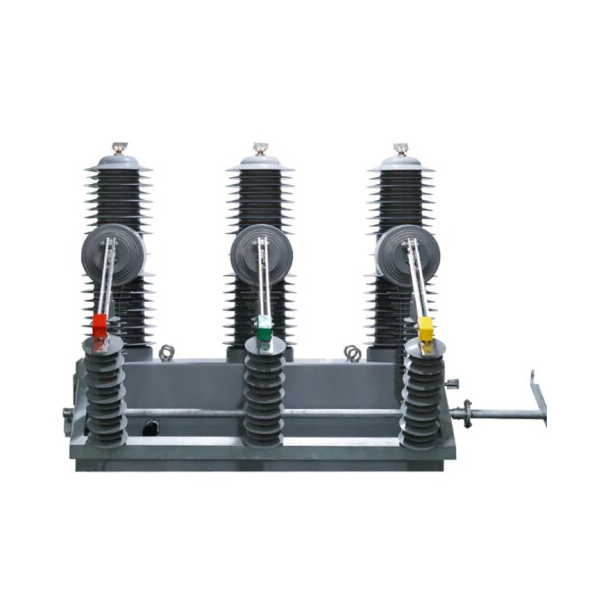

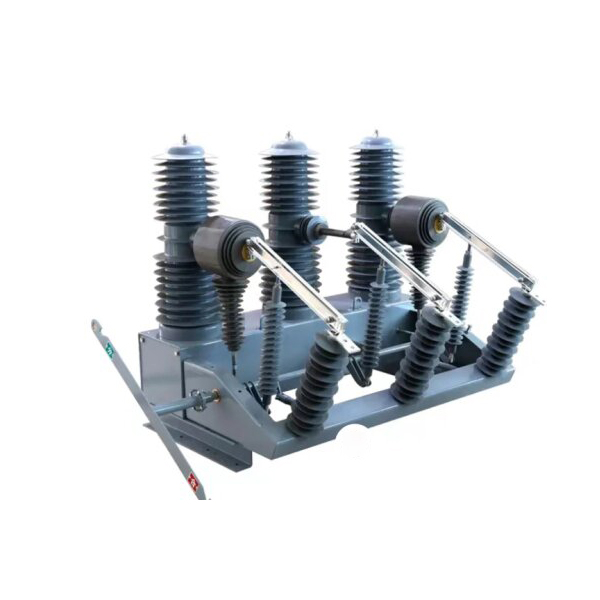

ZW32-40,5 kV Venkovní pól namontovaný vakuový obvod 35 kV Auto Recloser

ZW32-40,5 kV Venkovní pól namontovaný vakuový obvod 35 kV Auto Recloser

Venkovní vysokopěťové vysavače ZW32-40.5 se používají ve třífázových energetických systémech s AC 50Hz a jmenovité napětí 35 kV, jako prostředek k oddělení a kombinaci proudu zatížení, přetížení proudu a zkratového proudu. Jistič s obvodem může být vybaven regulačním regulátorem k identifikaci aktuálních charakteristik a dosažení více automatického reclosingu, samostatně poskytnutého PT jako zdroje energie, aby se stal inteligentním jističem obvodu s napětím a proudovým výstupem signálu a lze jej ovládat; elektronickým PT pro zajištění energie a může dokončit přepsané zpoždění, zpoždění proudu, zkratku třístupňová kompozitní ochrana s rychlým přestávkou.

ZW32-40,5 Venkovní vysokopěťový vakuový obvod je složen hlavně z integrovaného uzavřeného pólu, proudového transformátoru, mechanismu operací a tělem boxu. Tento typ jističe je miniaturizován a jeho skořepina je vyrobena z vysoce kvalitních ocelových boxů. Trasformers lze vybrat podle potřeb uživatelů. ZW32-40.5 Venkovní vysokopěťový vakuový vakuový jistič a odpovídající kombinaci inteligentního řízení.

Funkce

(1) Série produktů ZW32-40.5 Celkově pro typ sloupu, třífázové běžné namontované na mechanismu, dynamický konec místnosti přerušování přes inflexní rameno, izolované vázací tyče pro výstupní hřídel připojeného mechanismu. Mechanismus a spojovací tyč spojený s jističem jsou ve vodotěsné krabici. Přenosový mechanismus jističe obvodu je složen z ojnice a ramene berle a dynamický konec přerušovací komory je připojen k výstupní hřídeli operačního mechanismu přes rameno berle, izolovanou vázací tyč, spojovací tyč a operační mechanismus. Ototace výstupního hřídele je vedena k realizaci dynamického kontaktu obloukové hasicí komory k provedení rozdělení a uzavření.

(2) Produkty řady ZW32-40.5 jsou vybaveny proudovým transformátorem, každá fáze může trvat čtyři vinutí, z nichž dvě se používají pro měření, dva pro ochranu. Podle potřeby zákazníka, 100: 5, 200: 5, 400: 5, 800: 5, 1000: 5, 1600: 5, lze nainstalovat aktuální transformátor.

(3) Odpojovací spínače mohou být přidány na stranu jističe obvodu za vzniku venkovního vysokopěťového vakuového jističe a venkovní vysokopěťové kombinované spotřebiče přepínače, což zvyšuje viditelné odpojovací přestávky a má spolehlivou operaci propojení.

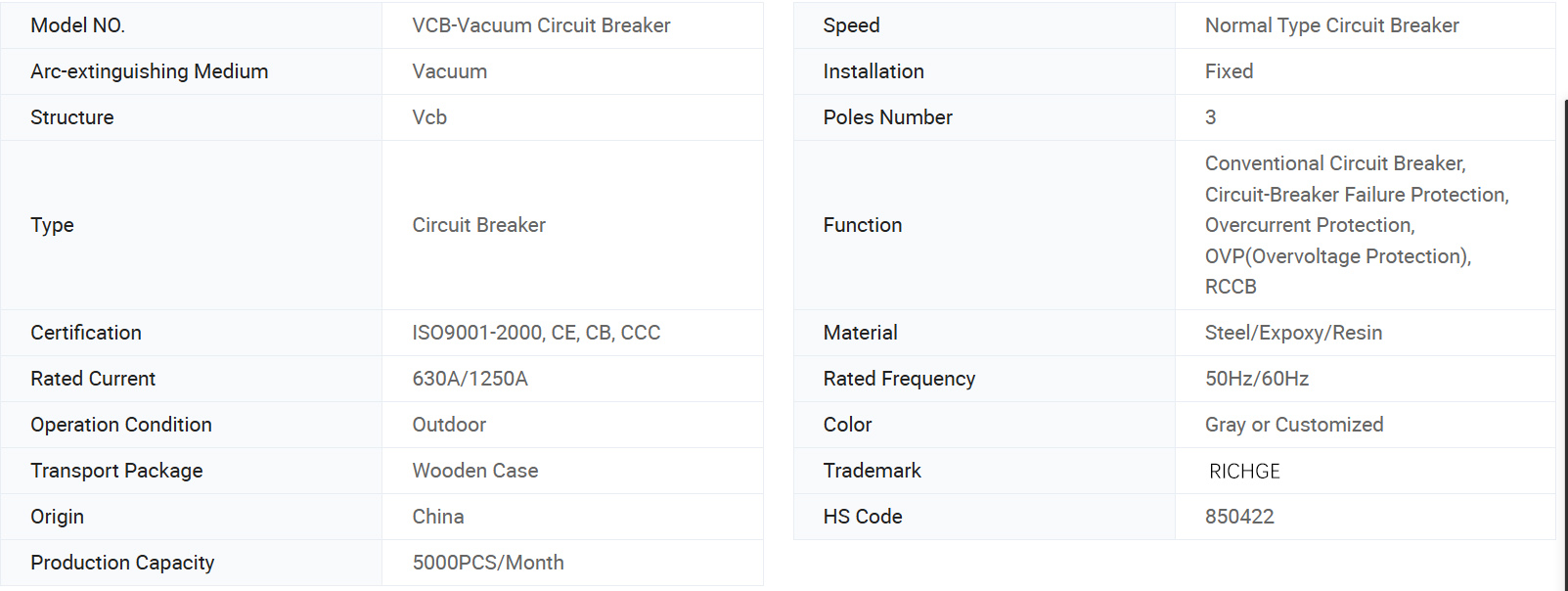

Základní informace.

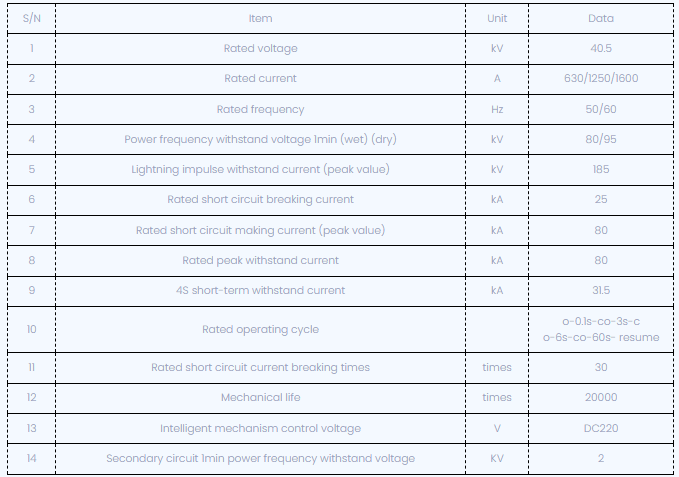

Technický parametr

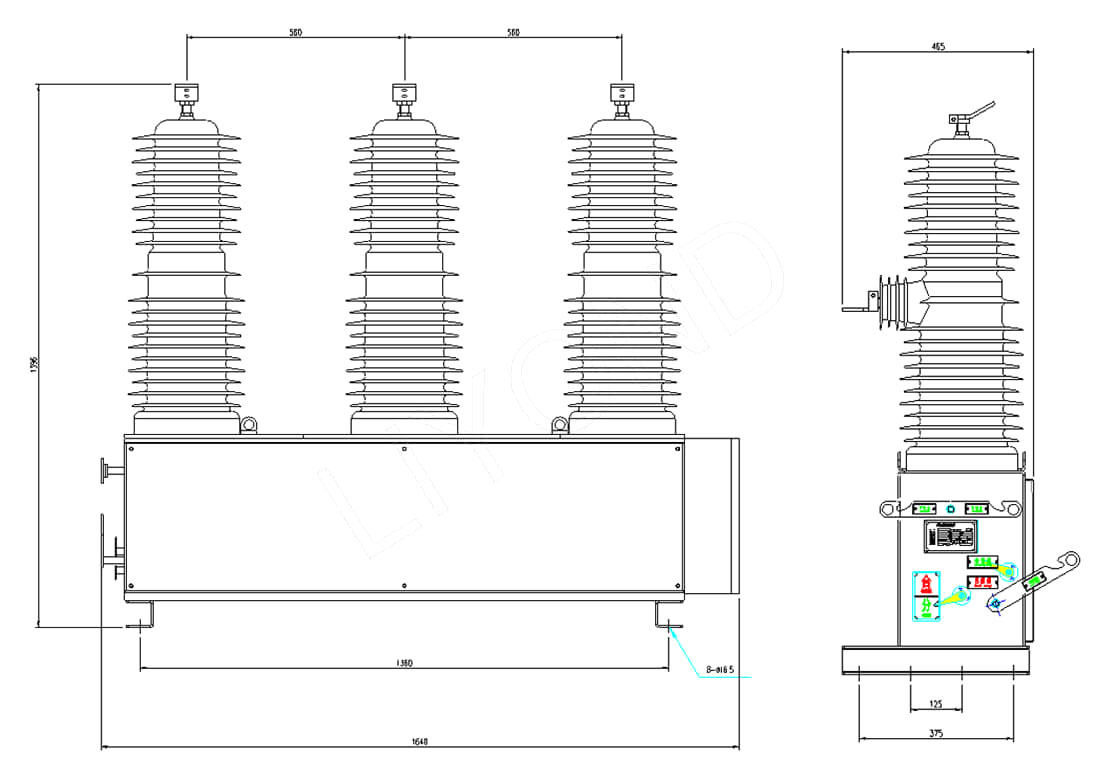

Rozměrový výkres:

ZW32-40.5Dimensions Reference

Při objednávce prosím zadejte typ produktu, název, množství, jmenovitý proud, jmenovitý proud zkratka, proudový poměr aktuálního transformátoru, provozní režim a provozní napětí atd.

Pracovní podmínky

1. Teplota okolního vzduchu: -30 ℃ ~+60 ℃;

2. Nadmořská výška: ne více než 2 000 metrů;

3. rychlost větru nepřesahuje 34 m/s;

¨ Vibrace nebo pohyby zemního pozemku zvenčí a ovládací zařízení jsou zanedbatelné;

4. Úroveň znečištění: Úroveň IV;

5. Teplota skladování -40 ℃ ~+85 ℃.
