ZW32-12 Venkovní vakuový jistič s automatickým recloserem ovladače

ZW32-12 Venkovní vakuový jistič s automatickým recloserem ovladače

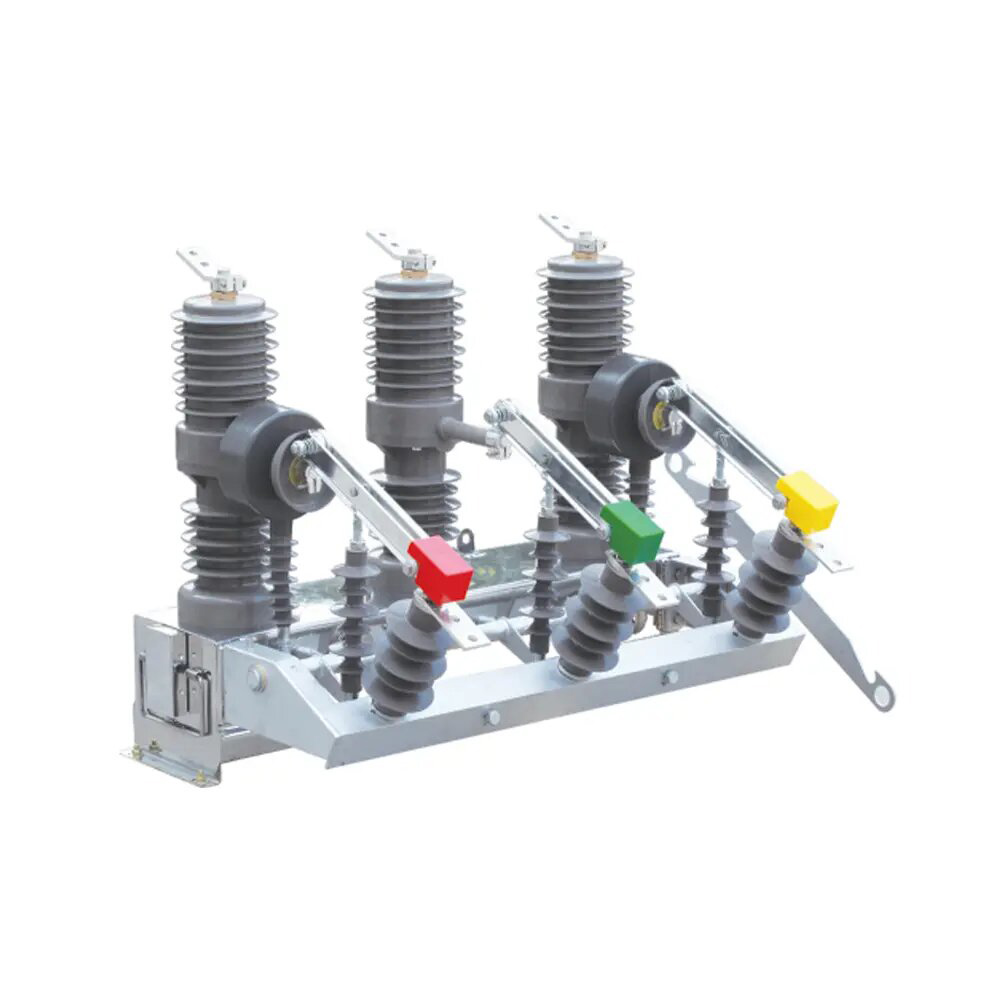

ZW32-12 Venkovní vakuový jistič (dále jen označovaný jako jistič) je venkovní distribuční zařízení s jmenovitým napětím 12 kV a třífázové AC 50Hz. Používá se hlavně k přerušení a uzavření proudu zatížení, proud přetížení a proud zkratu v energetickém systému. Je vhodný pro ochranu a kontrolu v rozvodových systémech rozvodny a průmyslových a těžebních podnikových systémů a místech, kde venkovské energetické sítě často fungují.

Série ZW32-12 Venkovní střídavé střídavé vysazení vysavače obvodů v souladu s GB 1984 „AC vysokopěťové jističe“ a Mezinárodní elektrotechnickou komisi IEC 60056 „Vysokopěťové střídavé jističe“ a další standardy.

Jistič obvodů má vlastnosti malé velikosti, lehké hmotnosti, anti-kondenzace a bez údržby a může se přizpůsobit tvrdým povětrnostním podmínkám a špinavým prostředím.

ZW32-12 Venkovní vakuový vakuový obvod je venkovní distribuční zařízení s jmenovitým napětím 12 kV, třífázové AC 50Hz. Používá se v distribučním systému rozvody a průmyslového a těžebního podniku pro ochranu a kontrolu používání. Používá se také na místech venkovské síly s častým provozem pro rozbití a uzavření proudu zatížení a přes proud a proud zkratu v energetickém systému.

Out izolace vakuového přerušovače přijímá silikonové gumové pouzdro, s delší životností, vyšší spolehlivostí, dobrou odolností proti povětrnostním povětrnostem, vhodnou pro přepravu, dobré hodnocení. Provozní mechanismus přijímá miniaturizaci, vysoce spolehlivý mechanismus provozu jara, má výhody jednoduché struktury, mechanickou životnost až 10000krát.

Tento jistič a ovladač obvodu mohou tvořit kompletní sadu jako recloser, realizovat dálkové ovládání, telemetrii, vzdálená komunikace, vzdálená nastavení čtyři vzdálené funkce Může být vybavena napájecí elektronikou PT pro dálkové ovládání na krátkou vzdálenost může být vybaveno duálním napájecím zdrojem.

Přepínání zařízení a inteligentní systém automatizace předplacenému zálohování.

Standard: IEC 62271-100

Funkce

1. Jistič obvodů přijímá třífázovou strukturu vzpěry, která má vlastnosti výkonu přerušení, bez rizika spalování a výbuchu, bez údržby, malé velikosti, lehké hmotnosti a dlouhé životnosti.

2. Jistič obvodů přijímá plně uzavřenou strukturu s dobrým výkonem těsnění, což pomáhá zlepšit výkon odolných proti vlhkosti a anti-kondenzaci a je zvláště vhodný pro použití v chladných nebo vlhkých oblastech.

3. Třífázové sloupy a proudové transformátory používají importovanou izolaci venkovní epoxidové pryskyřice nebo používají domácí izolaci silikonové gumové pevné izolace domácí epoxidové pryskyřice; Má vlastnosti odolnosti proti vysoké a nízké teplotě, ultrafialové odolnosti a odolnosti stárnutí.

4. Provozní mechanismus přijímá miniaturizovaný operační mechanismus pružiny, energie motoru pro skladování energie je malá a spotřeba energie při otevírání a uzavření je nízká; Přenos mechanismu přijímá režim přímého přenosu, počet dílů je malý a spolehlivost je vysoká. Provozní mechanismus je umístěn do uzavřeného mechanismu, který řeší problém koroze operačního mechanismu a zlepšuje spolehlivost mechanismu.

5. Otevírací a zavírání operace jističe může být ovládáno ručně nebo elektricky a dálkovým ovladačem. Pro realizaci automatizace distribuce energie může být spojeno s inteligentním ovladačem a lze jej také kombinovat s recloserem za vzniku automatického recloseru a sekcí.

6. Jistič s obvodem může být vybaven dvoufázovými nebo třífázovými proudovými transformátory pro ochranu nad proud nebo zkratem a může také poskytnout proudové získávání signálů inteligentnímu ovladači; Aktuální transformátory pro měření lze přidat podle požadavků uživatele.

7. Jistič s obvodem může být vybaven třífázovým izolačním spínačem a je zde viditelná zlomenina, když je izolační spínač otevřený, a je vybaven propojeným zařízením proti mince s tělem jističe. Když je jistič v uzavírací poloze, nelze izolační spínač otevřít nebo zavřít; Jistič obvodu lze ovládat pouze tehdy, když je izolační nůž plně uzavřen nebo plně otevřen. Izolátory sloupu Arrester mohou být spojeny dohromady pro snadnou údržbu.

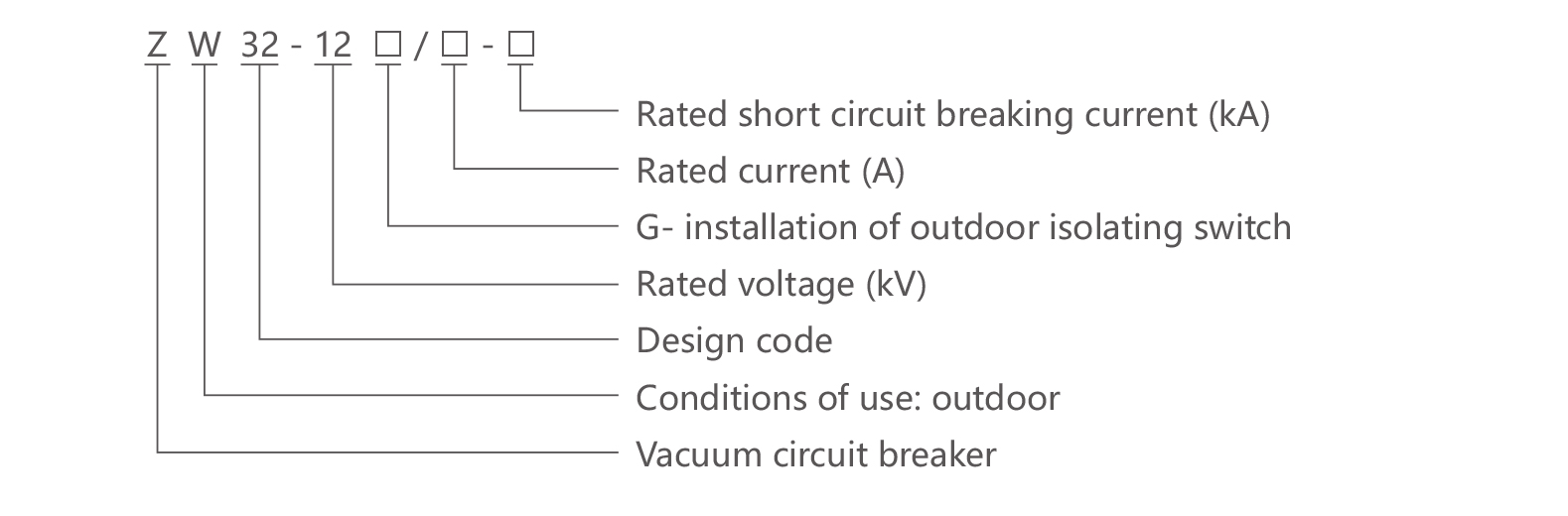

Výběr

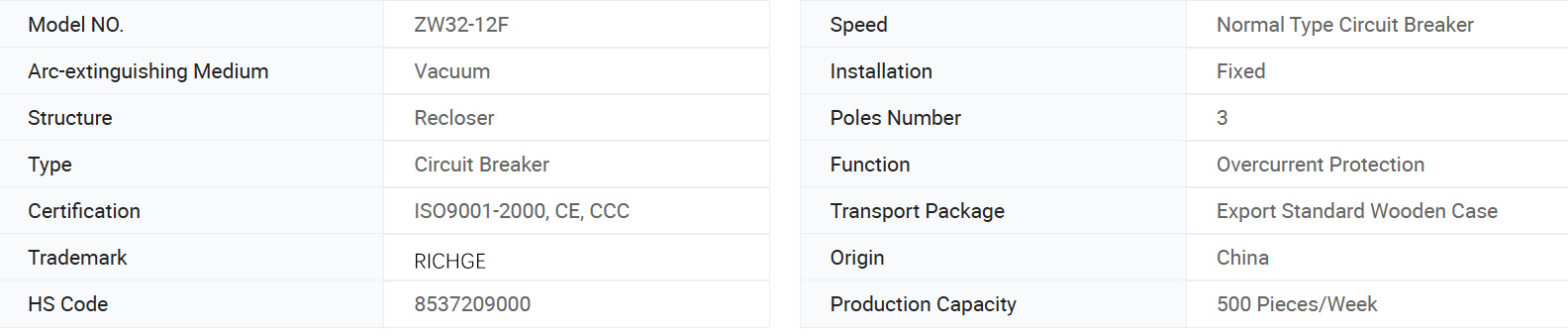

Základní informace.

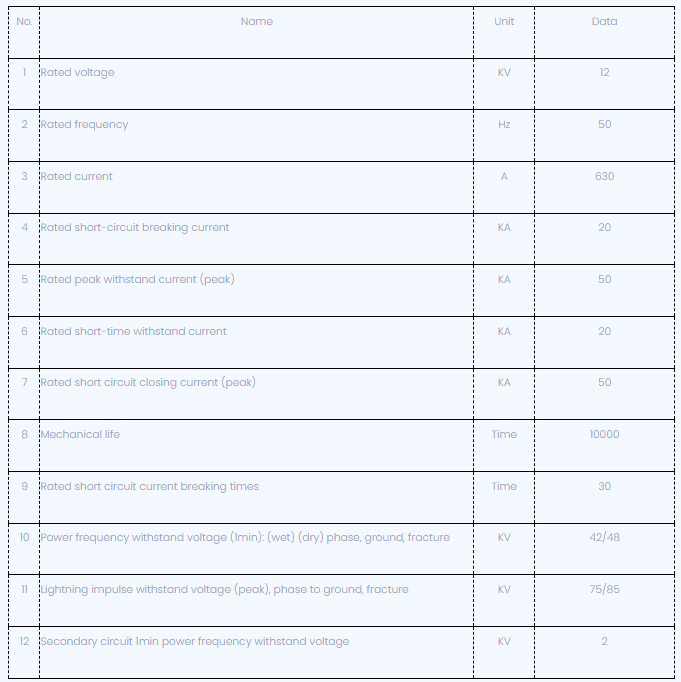

Technický parametr

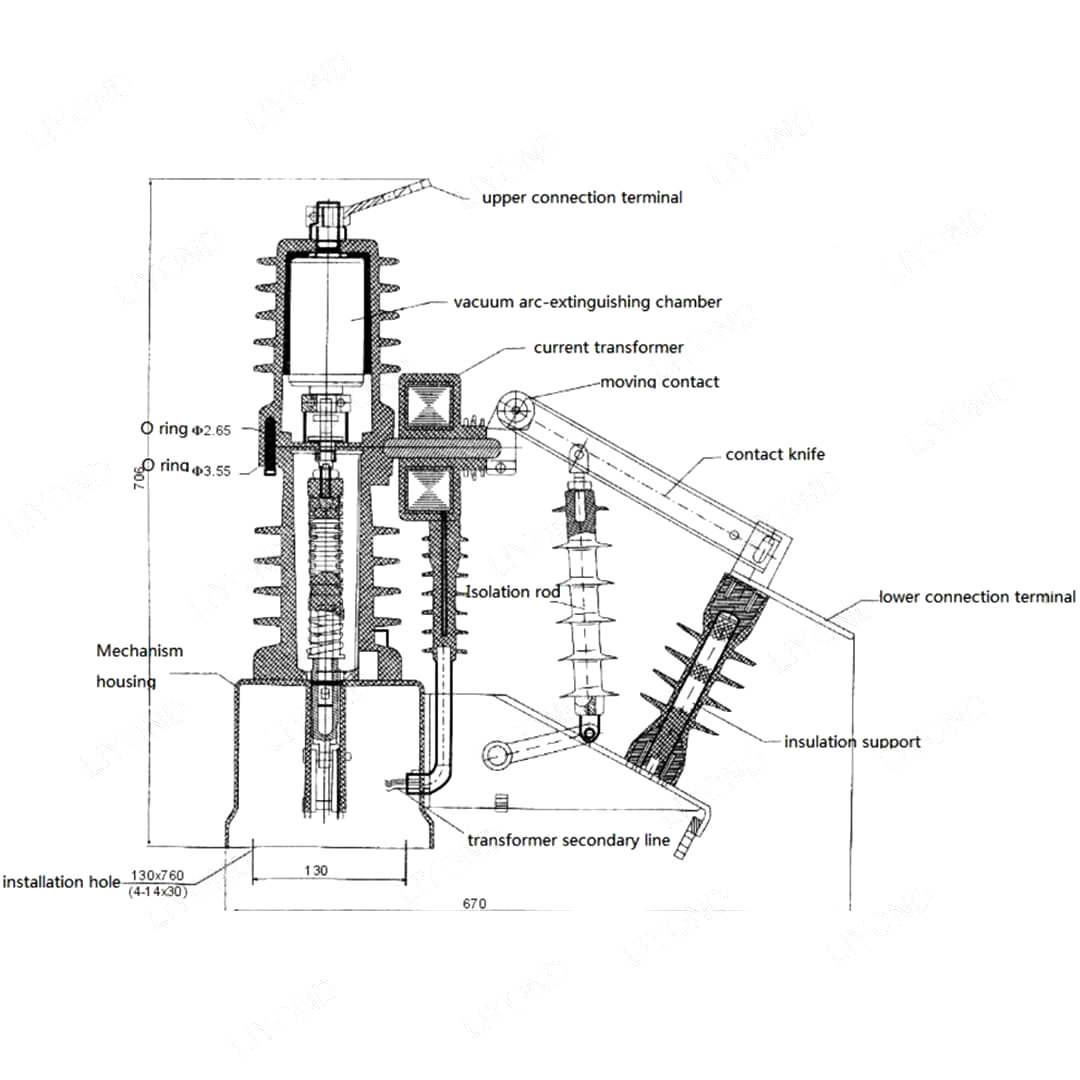

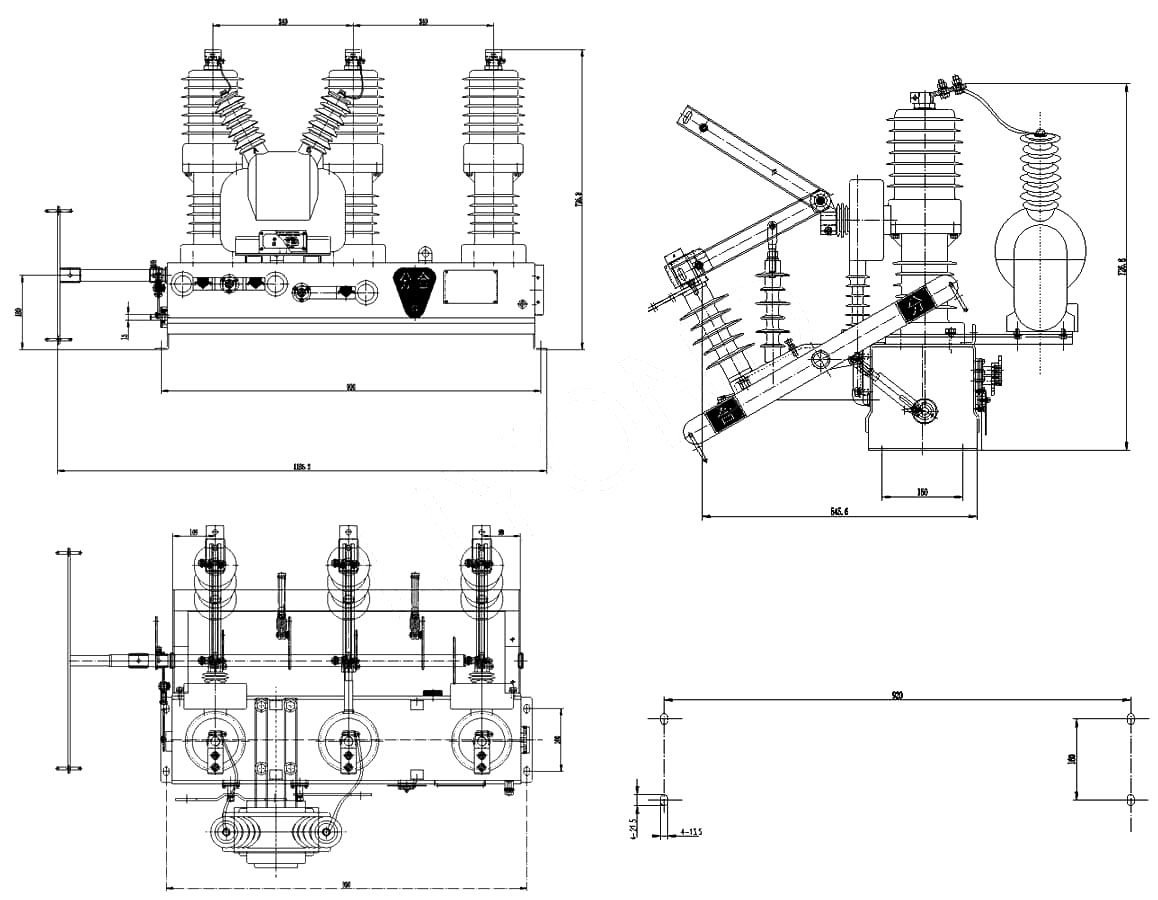

Rozměrový výkres:

ZW32-12 Rozměry Reference

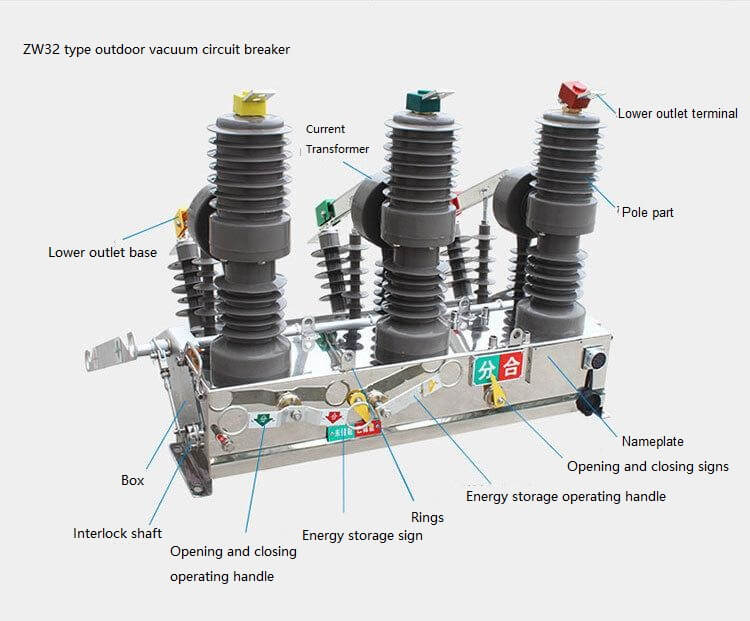

Reference struktury ZW32-12

Struktura automatického recloseru ZW32

Pracovní podmínky

1. Teplota okolního vzduchu: -40 ℃ ~+40 ℃;

2. Nadmořská výška: ne více než 2000 m;

3. okolní vzduch může být znečištěn prachem, kouřem, korozivním plynem, párou nebo solným sprejem;

4. Rychlost větru nepřesahuje 34 m/s (odpovídá 700PA na válcovém povrchu);

5. Vibrace nebo pozemní pohyb z rozváděče a řídicího zařízení lze ignorovat;

6. Úroveň znečištění: ⅲ
