Ve vysokonapěťových a vysokonapěťových elektrických systémech se bezpečnosti nedosahuje pouze izolačními a ochrannými zařízeními. Velká část elektrické bezpečnosti závisí na mechanické koordinaci mezi různými součástmi, což zabraňuje operátorům provádět nesprávné spínání.
TheBlokovací zařízení ovládacího mechanismu uzemněníje jednou z těchto důležitých bezpečnostních složek. Je navržen tak, aby řídil provozní sekvenci mezi uzemňovacím spínačem a jiným spínacím zařízením, čímž pomáhá předcházet nebezpečným operacím, jako je sepnutí uzemňovacího spínače, když je obvod stále pod napětím.
Přestože je toto zařízení obvykle skryto uvnitř rozváděče, hraje klíčovou roli při zajišťování spolehlivého provozu a ochraně zařízení i personálu.

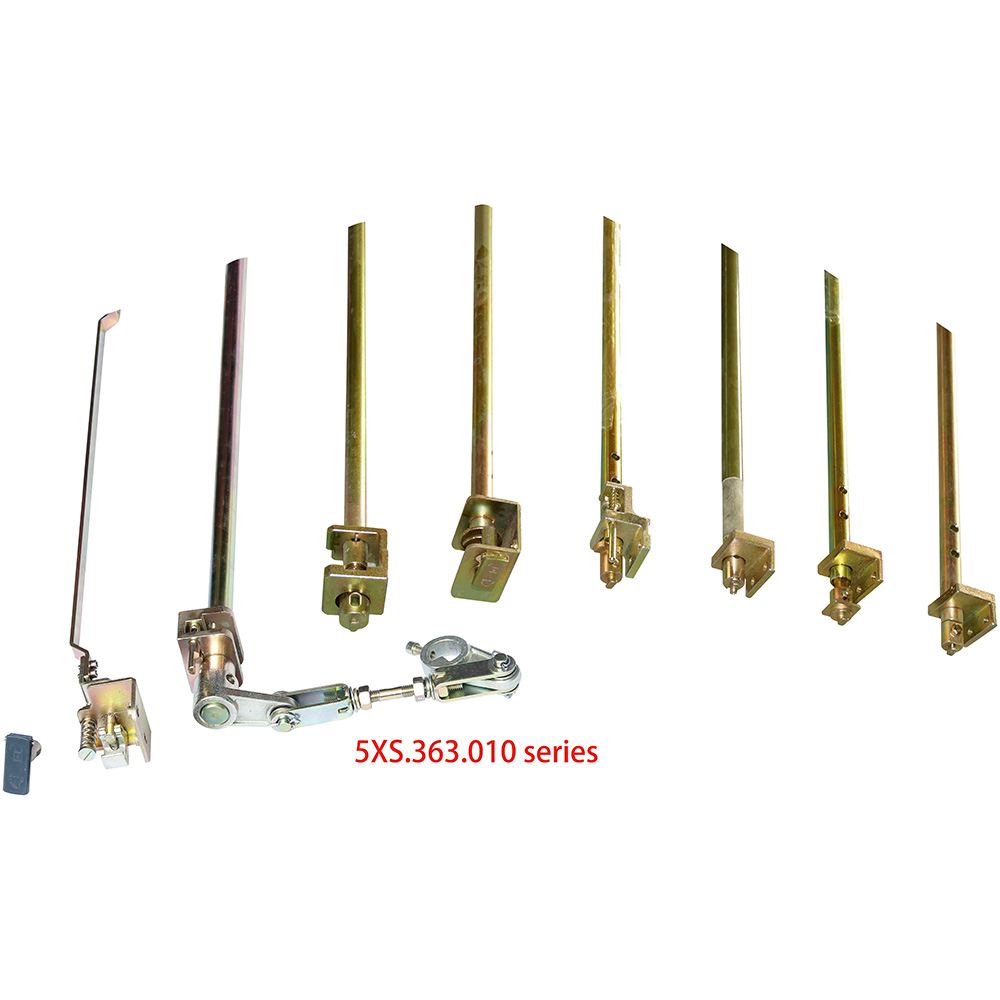

A Blokovací zařízení ovládacího mechanismu uzemněníje mechanický nebo elektromechanický bezpečnostní mechanismus instalovaný v systémech rozváděčů pro koordinaci provozu:
Uzemňovací spínače
Jističe
Spínače zátěže
Odpojte spínače
Dveře skříněk a přístupové panely
Jeho hlavním účelem je zajistit, aby spínací operace probíhaly podle předem definované bezpečnostní sekvence.
Například:
Uzemňovací spínač by měl být uzavřen pouze po odpojení hlavního obvodu.
Pokud může existovat nebezpečné napětí, dveře skříně by měly zůstat zamčené.
Jistič by neměl být uzavřen, když je uzemňovací spínač v nebezpečné poloze.
Vytvořením fyzických omezení mezi ovládacími mechanismy blokovací zařízení snižuje možnost lidských chyb při obsluze.
Elektrická zařízení mohou zůstat nebezpečná i po vypnutí napájení. Zbytkové napětí, nesprávné spínací sekvence nebo neočekávané napájení může způsobit vážné nebezpečí.
Spolehlivý blokovací systém pomáhá vyřešit několik běžných problémů.
1. Zabraňuje nesprávným spínacím operacím
Ve složitých elektrických systémech může být nutné, aby operátoři provedli více spínacích kroků.
Bez blokovací ochrany mohou nesprávné akce zahrnovat:
Sepnutí uzemňovače na obvodu pod napětím
Provoz jističe za nebezpečných podmínek
Před dokončením uzemnění otevřete přístupová dvířka
Blokovací zařízení funguje jako mechanický „strážce pravidel“, který umožňuje pouze bezpečné operace.
2. Chrání elektrická zařízení
Nesprávné spínání je nebezpečné nejen pro lidi, ale může také poškodit zařízení.
Mezi možné důsledky patří:
Zkraty
Obloukové poruchy
Poškození kontaktu
Selhání izolace
Správně navržený blokovací mechanismus pomáhá prodloužit životnost zařízení snížením abnormálních operací.
Princip činnosti závisí na konstrukci rozváděče, ale většina systémů používá kombinaci mechanických polohovacích a uzamykacích struktur.
Mechanické blokování
Mechanické blokování je široce používáno kvůli své spolehlivosti.
Mezi typické součásti patří:
Uzamykací plechy
Hřídele
Páky
Vačkové mechanismy
Indikátory polohy
Limitní bloky
Když se jedna součást přesune do určité polohy, další součást je fyzicky omezena v provozu.
Například:
Vypne se jistič.
Vypínač dosáhne izolační polohy.
Zpřístupní se provoz uzemňovacího spínače.
Uzemňovací spínač sepne.
Přístup údržby je povolen.
Elektrické blokování
Některé systémy také používají elektrické signály a senzory.
Komponenty mohou zahrnovat:
Pomocné kontakty
Polohové spínače
Ovládací relé
Monitorovací moduly
Řídicí systém kontroluje stav zařízení před povolením provozu.
S moderní automatizační technologií mnoho lidí předpokládá, že elektronické řídicí systémy mohou zcela nahradit mechanickou ochranu.
Mechanické blokování však zůstává důležité, protože nezávisí na:
Softwarová logika
Komunikační sítě
Kontrola dostupnosti napájení
I při výpadku napájení může mechanická uzamykací konstrukce nadále poskytovat fyzickou ochranu.
V mnoha elektrických aplikacích kritických z hlediska bezpečnosti poskytuje kombinace mechanického a elektrického blokování dodatečnou ochranu.
Spínací zařízení vysokého napětí
Běžně používané v:
Distribuční sítě
Průmyslové energetické systémy
Rozvodny
Tovární elektrické místnosti
Vyzváněcí hlavní jednotky (RMU)
V kompaktních distribučních zařízeních pomáhají blokovací zařízení koordinovat:
Provoz zátěžového spínače
Provoz uzemňovacího spínače
Přístup do kabelového prostoru
Kovově uzavřený spínací přístroj
U kovem opláštěných a kovem uzavřených systémů zajišťuje blokování bezpečný provoz mezi různými oddíly.
Spolehlivé blokovací zařízení s ovládacím mechanismem uzemňovacího spínače musí vzít v úvahu několik faktorů.
Mechanická pevnost
Mechanismus musí vydržet opakované operace bez deformace nebo poruchy.
Mezi důležité faktory patří:
Výběr materiálu
Pevnost hřídele
Přesnost zamykání
Odolnost proti opotřebení
Přesnost operace
Zařízení musí správně detekovat polohy spínačů.
Špatná přesnost polohování může způsobit:
Neúplné zamykání
Falešné povolení k provozu
Mechanické rušení
Životnost
Rozváděč může fungovat mnoho let, takže blokovací komponenty potřebují dobrou životnost.
Úvahy o designu zahrnují:
Odolnost proti korozi
Požadavky na mazání
Provozní frekvence
Podmínky prostředí
Různé součásti mohou používat různé materiály v závislosti na jejich funkci.
|
Komponent |
Běžné materiály |
|
Uzamykací plechy |
Nerezová ocel, pozinkovaná ocel |
|
Hřídele |
Kalená ocel |
|
pružiny |
Pružinová ocel |
|
Díly bydlení |
Slitiny oceli nebo technické plasty |
Výběr materiálu ovlivňuje:
Mechanická pevnost
Odolnost proti korozi
Dlouhodobá spolehlivost
Přestože jsou zámkové systémy navrženy pro dlouhou životnost, je stále nutná pravidelná kontrola.
Doporučené kontroly zahrnují:
Zkontrolujte mechanický pohyb
Ujistěte se, že:
Hřídele se pohybují hladce
Zámky správně zapadnou
Žádné části nejsou přilepené
Zkontrolujte opotřebitelné díly
Věnujte pozornost:
pružiny
špendlíky
Pohyblivé klouby
Udržujte součásti čisté
Prach a kontaminace mohou ovlivnit mechanický pohyb, zejména ve venkovním nebo průmyslovém prostředí.
Blokovací zařízení ovládacího mechanismu zemního spínače nemusí být viditelnou součástí elektrického zařízení, ale je základním bezpečnostním prvkem v moderních rozváděčových systémech.
Řízením vztahu mezi uzemňovacími spínači, jističi a přístupovými mechanismy pomáhá předcházet nebezpečným operacím, chránit elektrická zařízení a zlepšovat bezpečnost údržby.
-
