Kompaktní tenký válec řady CQS

Značka: SOLH by Richge Technology

Přehled produktu

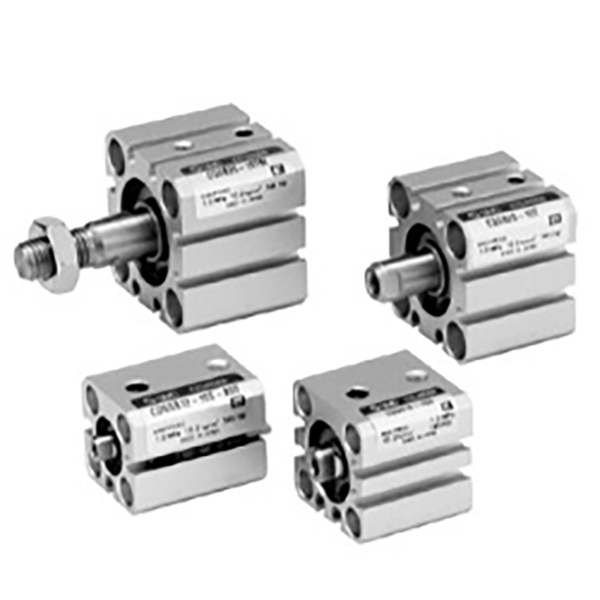

     Tenký kompaktní válec řady SOLH CQS je zaměnitelný s řadou SMC CQS. Navrženo pro omezený instalační prostor a vysoce přesné aplikace s krátkým zdvihem. Čtvercové ultratenké tělo, velikost otvoru φ12~25mm, vylepšená vysoce přesná verze založená na sérii CQ2. Široce se používá v polovodičových, 3C elektronických a přesných automatizačních přípravcích pro upínání, tlačení a polohování.

Struktura a hlavní vlastnosti

     -- Čtvercové ultratenké tělo, kratší celková délka než model CQ2;

     -- Tvrdý eloxovaný hliníkový válec, chromovaná pístnice, vysoká tuhost;

     -- Kompletní varianty: standardní jednoduchá tyč, dvojitá tyč, neotočná tyč, verze XB24 s dlouhou životností;

     -- CDQS vestavěný magnet pro detekci snímače polohy; vícestranné štěrbiny snímače, snímač nevyčnívá ven z válce;

     -- Pevný gumový polštář na obou koncích, žádný vzduchový polštář;

     -- Těsnění s nízkým třením s nádrží na olej, bezolejový provoz, životnost ≥5 milionů cyklů.

Pravidlo kódování modelu

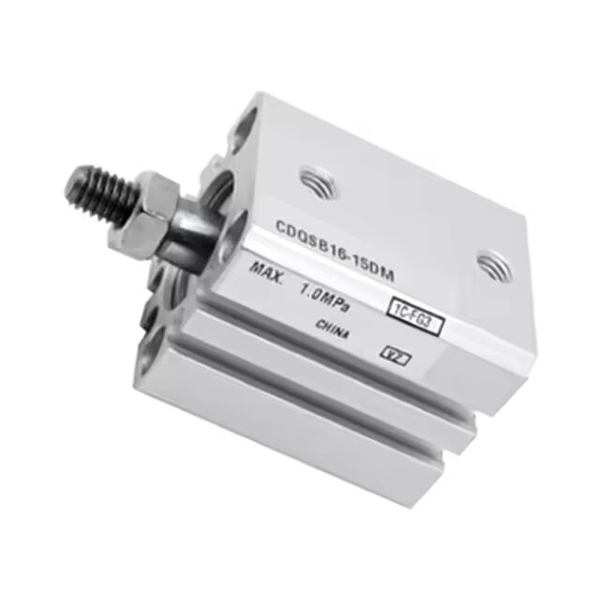

   1. Příklad: CDQSB20-50D-M9BW

     -- C: Vestavěný magnet (CDQS); ne C = nemagnetické CQS

     -- DQS: Název série

     -- B=jednoduchá tyč; W = dvojitá tyč; K = nerotující tyč; KW=dvojitá antirotační tyč

     -- 20: Velikost otvoru 12/16/20/25 mm

     -- 50: Délka zdvihu 5~300mm

     -- D: Nová standardní struktura

     -- M9BW: Možnost magnetického spínače

Technické specifikace

Teoretická síla tahu a tahu @0,5MPa

Shrnutí jedné věty

     Ultrakompaktní tenký pneumatický válec SOLH CQS s mnoha konstrukčními variantami, vysokou tuhostí a krátkým tělem, ideální vysoce přesný pohon s krátkým zdvihem pro omezený prostor 3C a zařízení pro automatizaci polovodičů.
