Nízkonapěťové příslušenství rozváděčů vyrobené společností Richge Technology Co., Ltd Souhrny a technické parametry？

I. Přehled produktu

  Jako profesionální výrobce příslušenství pro nízkonapěťové rozváděče nabízí Richge Technology Co., Ltd. (Richge Technology) širokou škálu produktových řad a modelů vhodných pro nízkonapěťové rozváděče různých specifikací a aplikačních scénářů. S vysokou kvalitou, spolehlivostí a inovativním designem jsou široce používány v energetických systémech, průmyslové automatizaci, elektrotechnice budov a dalších oborech.

  Příslušenství nízkonapěťových rozváděčů Richge má následující vlastnosti:

• Pokrytí celé řady: Více než 1 000 typů produktů kompatibilních s různými systémy rozváděčů, jako jsou MNS, GCS, GCK, R-Blokset, R-Okken a R-8PT.
• Vysoká spolehlivost: Přísně v souladu s mezinárodními a domácími normami pro zajištění stabilního provozu za různých pracovních podmínek.
• Modulární design: Usnadňuje instalaci, údržbu a modernizaci.
• Silná kompatibilita: Kompatibilní s nízkonapěťovými rozvaděči různých značek.

II. Hlavní typy produktů a technické parametry

2.1 Řada konektorů hlavního obvodu

   Konektory hlavního obvodu jsou hlavní součásti nízkonapěťových rozvaděčů, které jsou odpovědné za elektrické připojení a mechanickou podporu hlavního obvodu. Richge nabízí řadu modelů konektorů hlavního obvodu, vhodných pro různé jmenovité proudy a požadavky na instalaci.

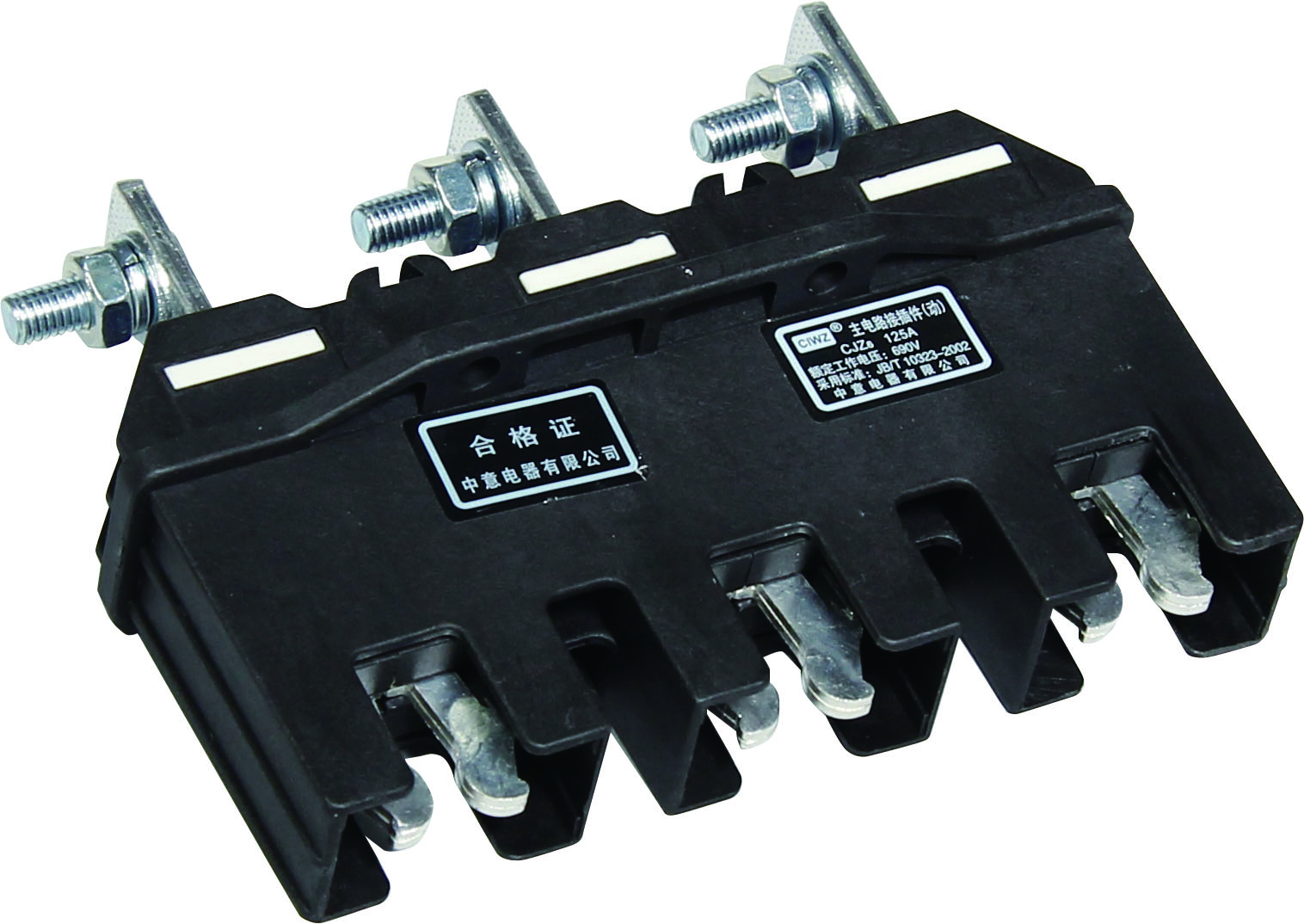

2.1.1 Konektory hlavního obvodu řady CJZ6

    Konektory hlavního obvodu řady CJZ6 jsou vhodné pro jmenovité proudy od 125A do 630A s následujícími vlastnostmi:

• Jmenovitý proud: 125A, 250A, 400A, 630A
•  Jmenovité napětí: AC 660V
•  Počet tyčí: 3 tyče, 4 tyče
• Třída ochrany: IP40 (s ochranným krytem)
• Nárůst teploty: ≤60K (při jmenovitém proudu)
• Materiál: Vodič ze slitiny mědi, plastový plášť zpomalující hoření
• Použitelné rozvaděče: Standardní skříně jako MNS, GCS, GCK, OKKEN, BLOKSET a 8PT

Model	Jmenovitý proud (A)	Číslo pólu	Třída ochrany	Aplikační scénář
CJZ6-125A/3	125	3	IP40	Malé zásuvkové skříňky
CJZ6-250A/3	250	3	IP40	Střední zásuvkové skříně
CJZ6-400A/3	400	3	IP40	Velké zásuvkové skříně
CJZ6-630A/3	630	3	IP40	Vysokokapacitní obvody
CJZ6-125A/4	125	4	IP40	Třífázové čtyřvodičové systémy
CJZ6-250A/4	250	4	IP40	Třífázové čtyřvodičové systémy
CJZ6-400A/4	400	4	IP40	Třífázové čtyřvodičové systémy
CJZ6-630A/4	630	4	IP40	Vysokokapacitní třífázové  čtyřvodičové systémy

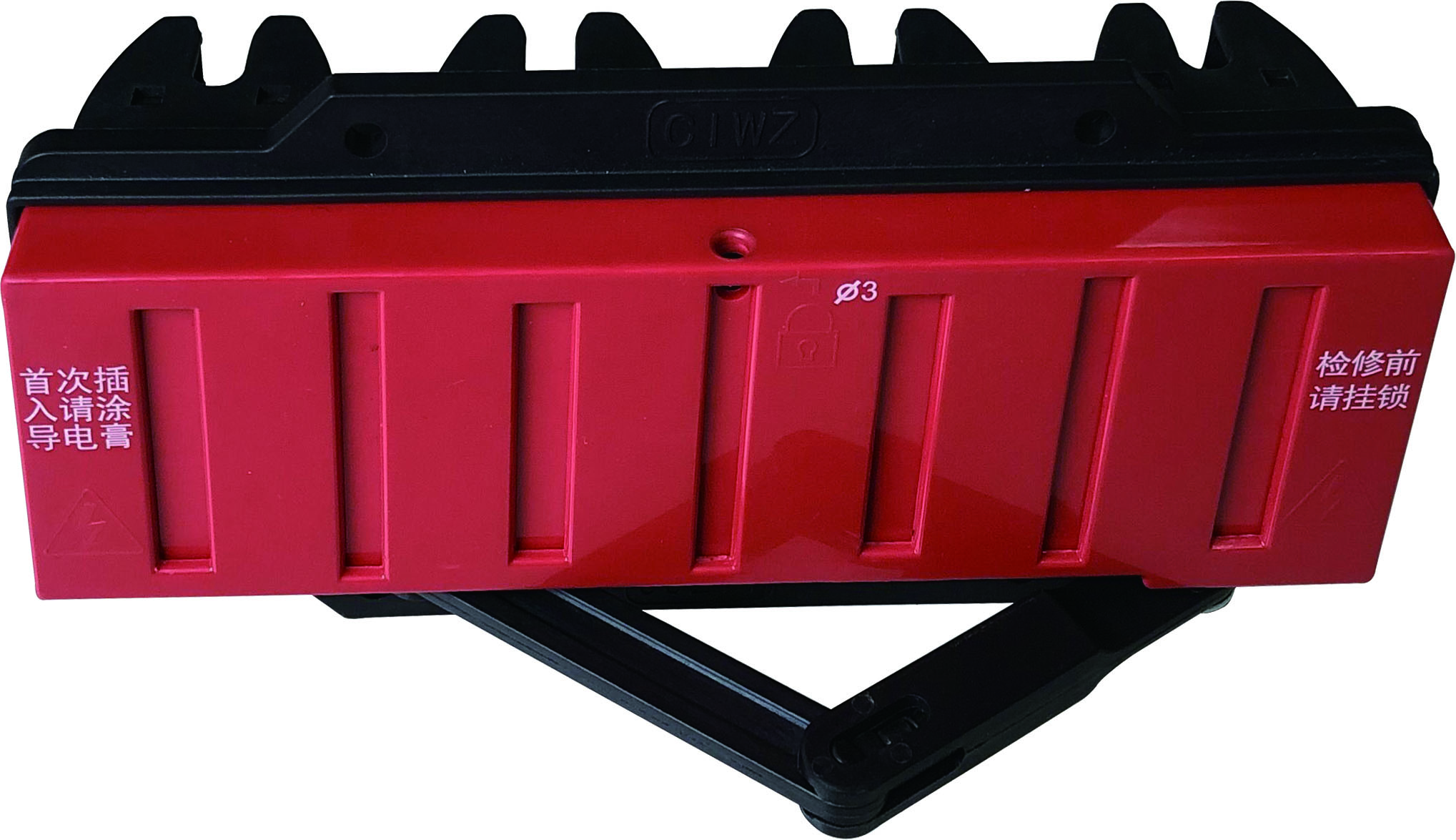

2.1.2 Konektory hlavního obvodu řady CJZ10

   Konektory hlavního obvodu řady CJZ10 jsou vysoce výkonné produkty vhodné pro scénáře s vyššími požadavky:

• Jmenovitý proud: 125A, 250A, 400A, 630A
• Jmenovité napětí: AC 660V
•  Počet pólů: 3 póly
• Třída ochrany: IP40 (s ochranným krytem)
• Speciální provedení: Vybaveno ochrannými dvířky IP40
• Způsob ovládání: Ovládací mechanismus klikového typu
• Použitelné rozvaděče: Standardní skříně jako MNS, GCS, GCK, OKKEN, BLOKSET a 8PT

Model	Jmenovitý proud (A)	Číslo pólu	Třída ochrany	Speciální funkce
CJZ10-125A/3	125	3	IP40	S ochrannými dvířky
CJZ10-250A/3	250	3	IP40	S ochrannými dvířky
CJZ10-400A/3	400	3	IP40	S ochrannými dvířky
CJZ10-630A/3	630	3	IP40	S ochrannými dvířky

2.1.3 Duální konektory řady CJZ11

   Duální konektory řady CJZ11 jsou vhodné pro speciální scénáře vyžadující dvouokruhové připojení:

• Jmenovitý proud: 250A, 400A, 630A
• Jmenovité napětí: AC 660V
•  Počet pólů: 3 póly
• Speciální provedení: Dvojité konektory s ventily
• Použitelné rozvaděče: Standardní skříně jako MNS, GCS, GCK, OKKEN, LOKSET a 8PT

Model	Jmenovitý proud (A)	Číslo pólu	Funkce
CJZ11-250A/3	250	3	Dvojité konektory s ventily
CJZ11-400A/3	400	3	Dvojité konektory s ventily
CJZ11-630A/3	630	3	Dvojité konektory s ventily

2.2 Řada konektorů pomocných obvodů

     Konektory pomocných obvodů se používají pro připojení sekundárního obvodu k realizaci funkcí ovládání, ochrany a přenosu signálu.

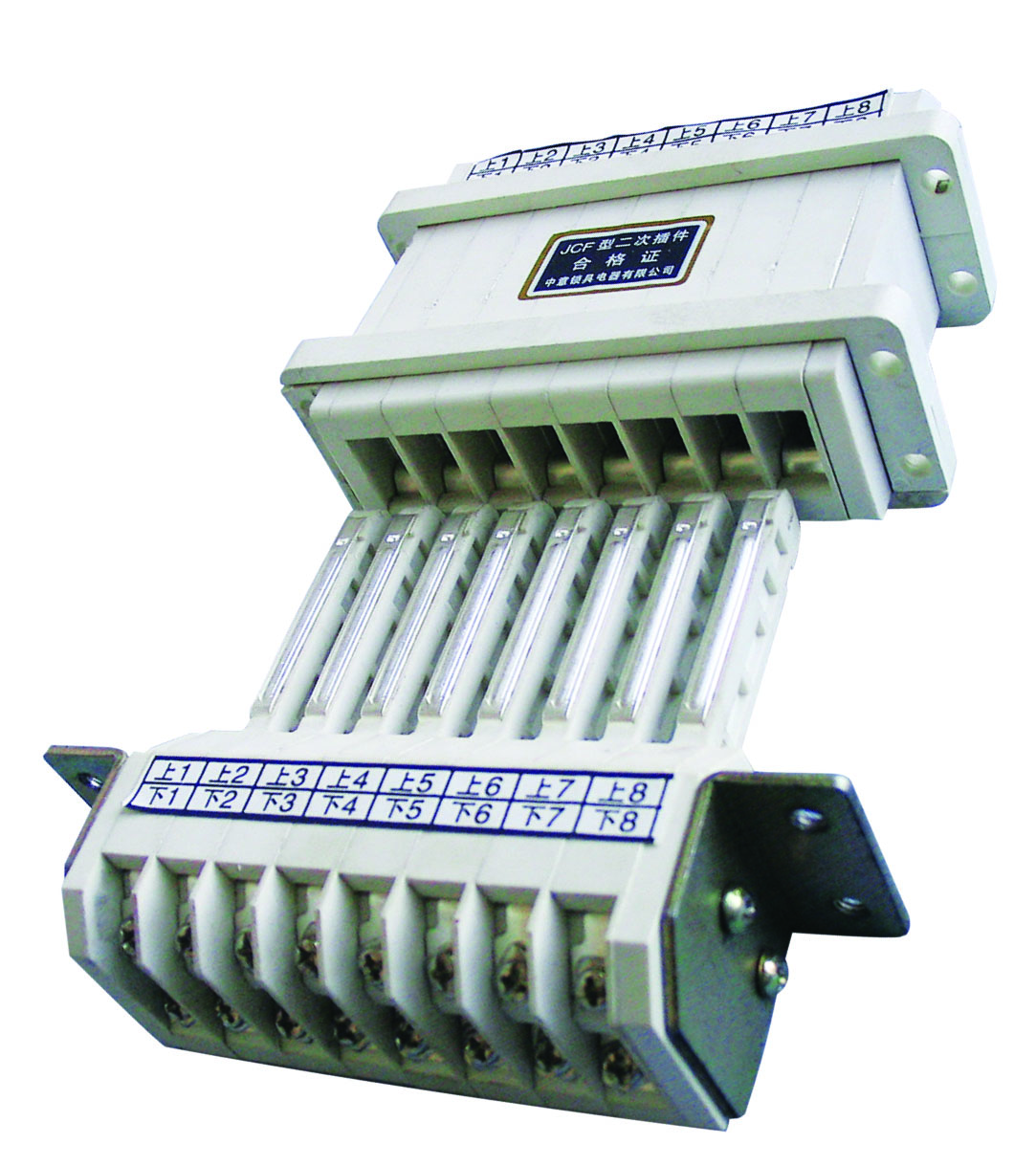

2.2.1 Konektory pomocných obvodů řady JCF10

   Konektory pomocných obvodů řady JCF10 mají následující vlastnosti:

• Jmenovitý proud: 10A
• Jmenovité napětí: AC 380V/DC 250V
• Počet kontaktů: 3, 5, 6, 8, 10, 13, 15, 16, 18 bodů
•  Způsob připojení: Typ plug-in
• Materiál: Plastová skořepina zpomalující hoření, postříbřené kontakty
• Použitelné rozvaděče: Různé skříně jako MNS, GCS, GCK, OKKEN,

Model	Počet kontaktů	Jmenovitý proud (A)	Jmenovité napětí (V)	Aplikační scéna
JCF10-10/3	3	10	AC 380/DC 250	Jednoduché řídicí obvody
JCF10-10/5	5	10	AC 380/DC 250	Středně složitá kontrola lexity
JCF10-10/6	6	10	AC 380/DC 250	Multifunkční ovládání
JCF10-10/8	8	10	AC 380/DC 250	Složité řídicí obvody
JCF10-10/10	10	10	AC 380/DC 250	Multifunkční přenos signálu
JCF10-10/13	13	10	AC 380/DC 250	Rozšířené ovládací funkce
JCF10-10/15	15	10	AC 380/DC 250	Komplexní signální systémy
JCF10-10/16	16	10	AC 380/DC 250	Vysoká integrace řídicích systémů
JCF10-10/18	18	10	AC 380/DC 250	Ultrakomplexní řídicí systémy

2.2.2 Konektory pomocných obvodů bočního zapojení

   Konektory pomocných obvodů s bočním zapojením jsou vhodné pro speciální požadavky na instalaci, které vyžadují boční připojení:

• Jmenovitý proud: 10A
• Jmenovité napětí: AC 380V/DC 250V
• Počet kontaktů: 12, 16, 20, 24, 26, 30 bodů
• Způsob připojení: Typ bočního zapojení
•  Použitelné rozvaděče: Standardní skříně jako MNS, GCS, GCK, OKKEN, BLOKSET a 8PT

Model	Počet kontaktů	Jmenovitý proud (A)	Jmenovité napětí (V)	Funkce
JCF2-6/12	12	10	AC 380/DC 250	Boční vedení
JCF2-8/16	16	10	AC 380/DC 250	Boční vedení
JCF2-10/20	20	10	AC 380/DC 250	Boční vedení
JCF2-12/24	24	10	AC 380/DC 250	Boční vedení
JCF2-13/26	26	10	AC 380/DC 250	Boční vedení
JCF2-15/30	30	10	AC 380/DC 250	Boční vedení

2.3 Řada ovládacích mechanismů

   Ovládací mechanismy se používají k tlačení, vytahování a zamykání zásuvkových rozvaděčů, aby byl zajištěn bezpečný a spolehlivý provoz.

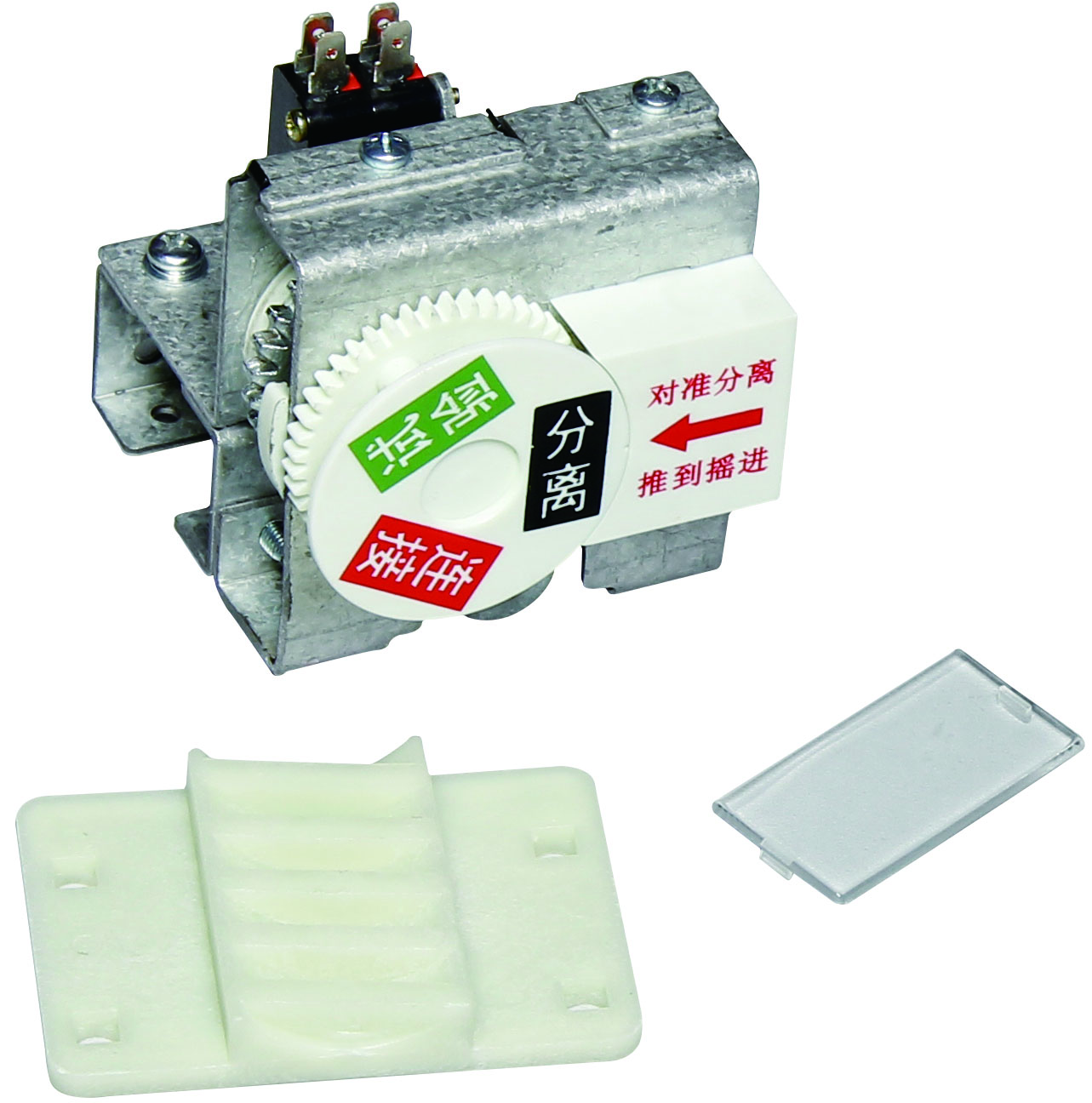

2.3.1 Řada pohonných mechanismů MD

   MD pohonné mechanismy jsou vhodné pro zásuvkové jednotky různých velikostí:

• Jmenovitý proud: Určený aplikací
• Způsob ovládání: Ruční pohon
• Konstrukční provedení: Pevné a odolné
• Použitelné rozvaděče: Standardní skříně jako MNS, GCS, GCK, OKKEN, BLOKSET a 8PT

Model	Použitelná velikost zásuvky	Funkce
CXJG-9-69-8	Standardní velikost	Pohonný mechanismus
CXJG-9-82-8	Standardní velikost	Pohonný mechanismus
CXJG-9-82-10	Standardní velikost	Pohonný mechanismus
CXJG-9-119-8	Standardní velikost	Pohonný mechanismus
CXJG-9-119-10	Standardní velikost	Pohonný mechanismus
CXJG-9-145-10	Standardní velikost	Pohonný mechanismus

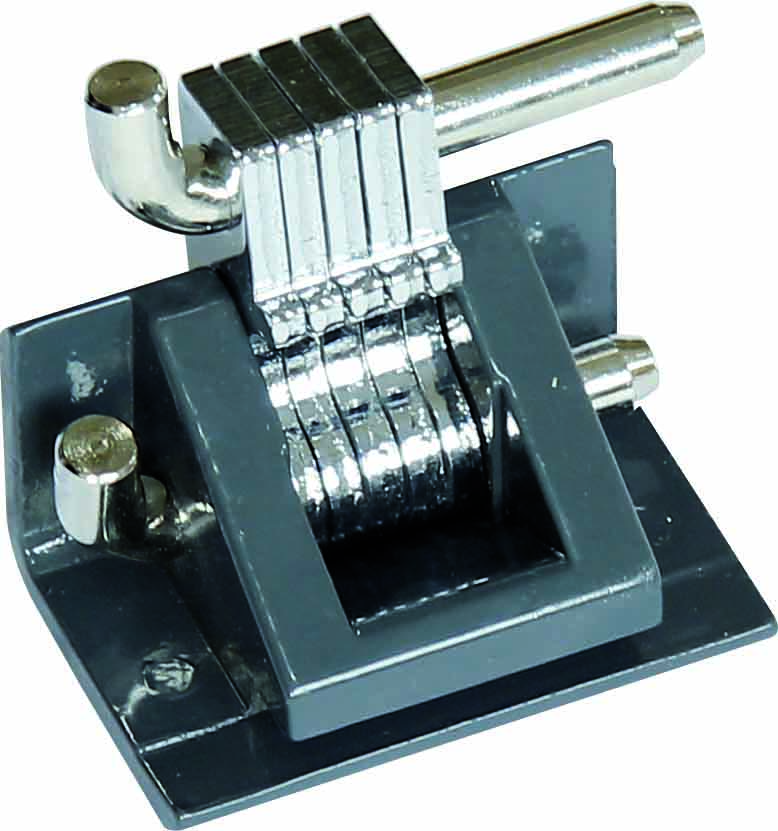

2.3.2 Série otočných rukojetí

   Otočná madla se používají k ovládání a polohování zásuvek:

• Materiál: Vysoce kvalitní ocel
• Povrchová úprava: Antikorozní úprava
• Použitelné rozvaděče: Standardní skříně jako MNS, GCS, GCK, OKKEN, BLOKSET a 8PT

Model	Popis	Aplikační scénář
Klika CXJG-9	Swing rukojeť	Obsluha zásuvky

2.3.3 Řada rukojetí typu F

  Úchyty typu F jsou vhodné pro zásuvkové jednotky různých výšek:

• Materiál: Vysoce pevný plast
•  Povrchová úprava: Protiskluzové provedení
• Použitelné rozvaděče: Standardní skříně jako MNS, GCS, GCK, OKKEN, BLOKSET a 8PT

Model	Popis	Použitelná výška zásuvky
F2 L=65	Rukojeť typu F	Zásuvka na 1 jednotku
F3 L=80	Rukojeť typu F	2-dílná zásuvka
F4 L=120	Rukojeť typu F	3-dílná zásuvka

2.4 Řada držáků přípojnic

   Podpěry přípojnic se používají pro upevnění a podepření přípojnic pro zajištění stability elektrických spojů a mechanické pevnosti.

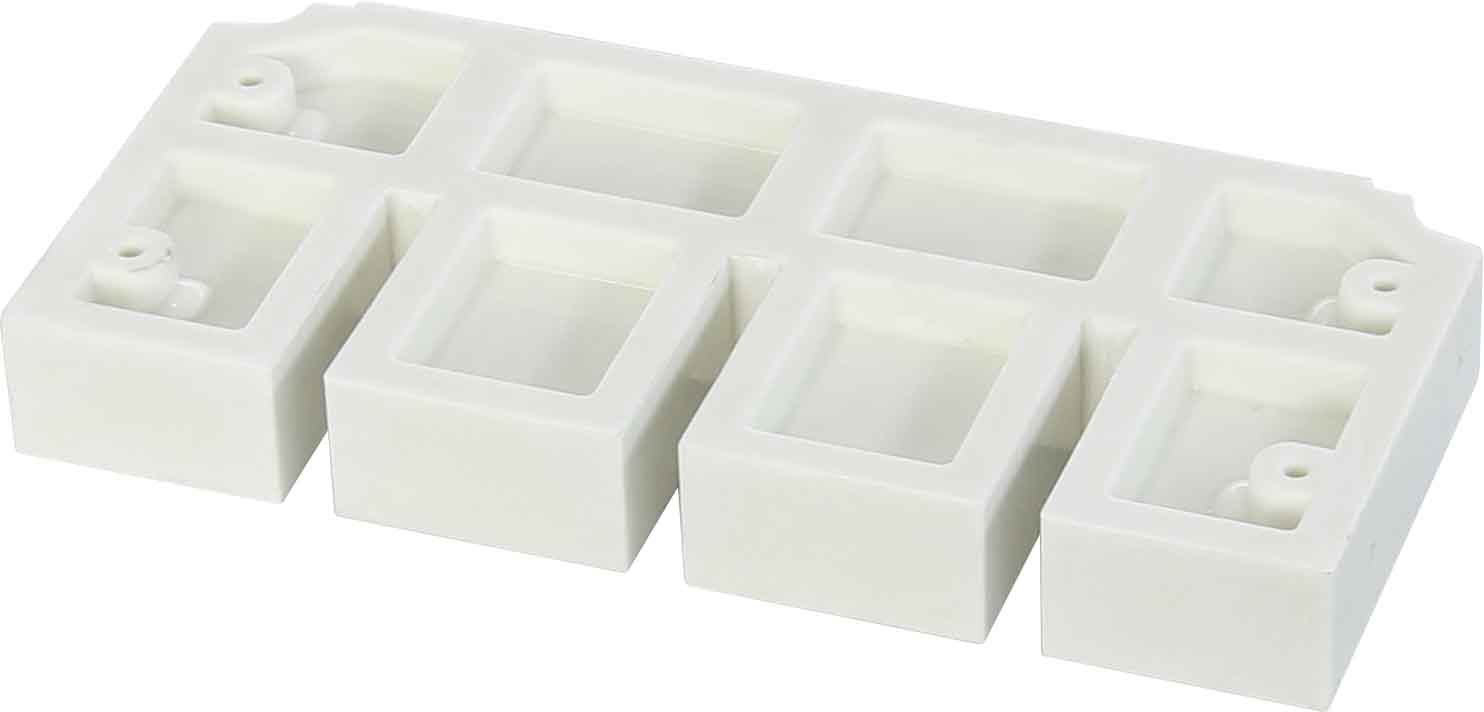

2.4.1 Řada držáků vertikálních přípojnic

   Vertikální držáky přípojnic mají následující vlastnosti:

• Materiál: Vysoce pevný izolační materiál
• Jmenovité napětí: AC 660V
• Jmenovitý proud: Určený specifikacemi přípojnic
• Použitelné velikosti přípojnic: 6×30, 6×40, 6×50, 6×60, 6×80, 6×100, 6×120 mm²
• Použitelné rozvaděče: Standardní skříně jako MNS, GCS, GCK, OKKEN, BLOKSET a 8PT

Model	Použitelná velikost přípojnice (mm)	Materia	lVlastnost
ZMJ3-6×30	6×30	Vysoce pevný izolační materiál	Vertikální podpora přípojnic
ZMJ3-6×40	6×40	Vysoce pevný izolační materiál	Vertikální podpora přípojnic
ZMJ3-6×50	6×50	Vysoce pevný izolační materiál	Vertikální podpora přípojnic
ZMJ3-6×60	6×60	Vysoce pevný izolační materiál	Vertikální podpora přípojnic
ZMJ3-6×80	6×80	Vysoce pevný izolační materiál	Vertikální podpora přípojnic
ZMJ3-6×100	6×100	Vysoce pevný izolační materiál	Vertikální podpora přípojnic
ZMJ3-6×120	6×120	Vysoce pevný izolační materiál	Vertikální podpora přípojnic

2.5 Řada příslušenství rozváděče

   Příslušenství rozváděčů zahrnuje panty, dveřní zámky, vodicí lišty atd., které zajišťují strukturální integritu a provozní pohodlí rozváděčů.

2.5.1 Řada dveřních závěsů

   Dveřní panty se používají pro připojení a otáčení dveřních panelů rozvaděče:

•  Materiál: Vysoce kvalitní ocel
• Povrchová úprava: Antikorozní úprava
• Použitelné výšky dveřních panelů: Různé modely jsou vhodné pro dveřní panely různých výšek
• Použitelné rozvaděče: Standardní skříně jako MNS, GCS, GCK, OKKEN, BLOKSET a 8PT

Model	Popis	Aplikační scény
MLBK 300516R	Pant dveří 1	Standardní dveřní panely
MLBK 300517R	Pant dveří 2	Standardní dveřní panely
MLBK 300518R	Pant dveří 3	Standardní dveřní panely
MLBK 300519R	Pant dveří 4	Standardní dveřní panely
MLBK 300522R	Pant dveří	Standardní dveřní panely
MLBK 300523R	Pant dveří	Standardní dveřní panely
MLBK 300525R	Levý pant dveří	Vysoké dveřní panely (>1 m)
MLBK 300526R	Pravý pant dveří	Vysoké dveřní panely (>1 m)

2.5.2 Série zámků dveří

   Dveřní zámky se používají pro bezpečnostní ochranu rozvaděčů:

• Materiál: Vysoce kvalitní ocel
• Povrchová úprava: Antikorozní úprava
• Použitelné rozváděče: Standardní rozváděče jako MNS, GCS, GCK, OKKEN, BLOKSET a 8PT

Model	Popis	Funkce
MS705 H3	Zámek dveří	Standardní zámek dveří
MS735	Zámek dveří	Pokročilý zámek dveří

2.5.3 Řada vodicích lišt

   Vodicí lišty se používají pro nosné a posuvné zásuvky:

• Materiál: Vysoce kvalitní ocel
• Povrchová úprava: Antikorozní úprava
• Použitelné rozvaděče: Standardní skříně jako MNS, GCS, GCK, OKKEN, BLOKSET a 8PT

Model	Popis	Aplikační scénář
Hanl 200022p1g	Levá vodicí lišta MNS - 420 mm	Levá vodicí lišta
Hanl 200022p2g	Pravá vodicí lišta MNS - 420 mm	Pravá vodicí lišta

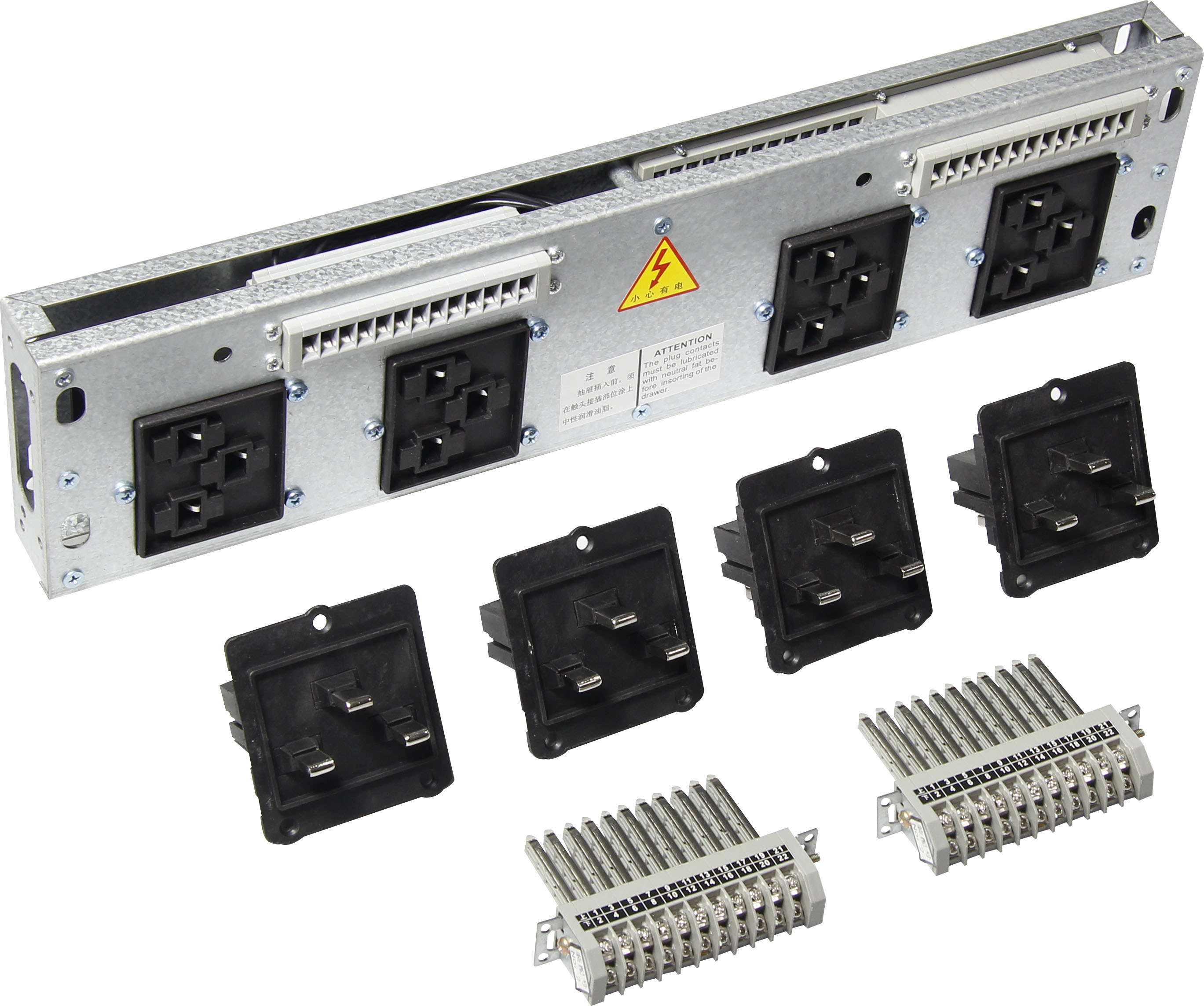

2.6 Řada napájecích adaptérů

   Napájecí adaptéry se používají pro připojení a distribuci odbočných obvodů pro zlepšení flexibility a rozšiřitelnosti rozváděčů.

2.6.1 1/4 obvodové napájecí adaptéry

   1/4 obvodové napájecí adaptéry jsou vhodné pro nízkokapacitní odbočné obvody:

•  Jmenovitý proud: Určený aplikací
• Způsob připojení: Typ plug-in
• Použitelné rozvaděče: Standardní skříně jako MNS, GCS, GCK, OKKEN, BLOKSET a 8PT

Model	Popis	Aplikační scénář
175×549-B-1/4-55S	1/4 obvodový napájecí adaptér	Nízkokapacitní pobočky
175×549-B-1/4-55SC	1/4obvodový napájecí adaptér (boční kabeláž)	Nízkokapacitní větve (boční vedení)

2.6.2 1/2 obvodové napájecí adaptéry

   1/2 obvodové napájecí adaptéry jsou vhodné pro středně kapacitní odbočné obvody:

• Jmenovitý proud: Určený aplikací
•  Způsob připojení: Typ plug-in
• Použitelné rozvaděče: Standardní skříně jako MNS, GCS, GCK, OKKEN, BLOKSET a 8PT

Model	Popis	Aplikační scénář
175×549-B-283-55S	1/2obvodový napájecí adaptér	Středně kapacitní pobočky
175×549-B-283-55SC	1/2obvodový napájecí adaptér se střední kapacitou (boční kabeláž)	větve (boční vedení)

2.6.3 Smíšené napájecí adaptéry

   Smíšené napájecí adaptéry umožňují, aby odbočky různých specifikací byly ve stejném modulu:

• Jmenovitý proud: Určený aplikací
• Způsob připojení: Typ plug-in
• Použitelné rozvaděče: Standardní skříně jako MNS, GCS, GCK, OKKEN, BLOKSET a 8PT

Model	Popis	Funkce
175×549-B - Smíšené - 55S	Smíšený napájecí adaptér	Smíšené s více specifikacemi
175×549-B - Smíšené - 55SC	Smíšený napájecí adaptér (boční kabeláž)	Smíšené s více specifikacemi (boční kabeláž)

2.7 Série měření a zobrazení

   Produkty řady měření a zobrazení slouží ke sledování a zobrazování elektrických parametrů rozváděčů.

2.7.1 Řada měřicích panelů

    Měřící panely se používají pro instalaci měřicích přístrojů a ovládacích prvků:

• Materiál: Vysoce kvalitní ocel
• Povrchová úprava: Antikorozní úprava
• Použitelné rozvaděče: Standardní skříně jako MNS, GCS, GCK, OKKEN, BLOKSET a 8PT

Model	Popis	Aplikační scénář
CFBK-5	Panel měření	Výška 0,75U
CFBK-9	1/4 plastového panelu	Měření malých rozměrů
CFBK-10	1/4 Panel Strip	Měření malých rozměrů
CFBK-9.1	1/4 plastového panelu	Měření malých rozměrů
CFBK-10.1	1/4 kovového panelu	Měření malých rozměrů
CFBK-7	1/2 plastového panelu	Měření střední velikosti
CFBK-8	1/2 kovového panelu	Měření střední velikosti
CFBK-7.1	1/2 plastového panelu	Měření střední velikosti
CFBK-8.1	1/2 kovového panelu	Měření střední velikosti

2.8 Další příslušenství

   Kromě výše uvedené hlavní řady nabízí Richge také řadu dalších doplňků, které splňují různé potřeby uživatelů.

2.8.1 Řada gumových fixátorů

    Gumové fixátory se používají k upevnění a ochraně elektrických součástí:

• Materiál: Vysoce kvalitní guma
• Rozsah teplotní odolnosti: -40℃ až +85℃
• Použitelné rozvaděče: Standardní skříně jako MNS, GCS, GCK, OKKEN, BLOKSET a 8PT

Model	Popis	Aplikační scénář
ZSQ-1	MD gumový fixátor	Fixace součástí

2.8.2 Řada hliníkových spodních vodicích lišt

   Hliníkové spodní vodicí lišty se používají pro podepření a vedení zásuvek:

• Materiál: slitina hliníku
• Povrchová úprava: Eloxování
• Použitelné rozvaděče: Standardní skříně jako MNS, GCS, GCK, OKKEN, BLOKSET a 8PT

Model	Popis	Délka
XDG2-1	Hliníková spodní vodicí lišta	375 mm

2.8.3 Série hřídelí

   Hřídele se používají pro připojení a převod:

•  Materiál: Vysoce kvalitní ocel
•  Povrchová úprava: Antikorozní úprava
• Použitelné rozvaděče: Standardní skříně jako MNS, GCS, GCK, OKKEN, BLOKSET a 8PT

Model	Popis	Velikost
DXZ-3	SL - Vodicí hřídel	8×8L=150

III. Průvodce výběrem produktu

3.1 Výběr konektorů hlavního obvodu

   Při výběru konektorů hlavního obvodu je třeba vzít v úvahu následující faktory:

• Jmenovitý proud: Vyberte vhodnou úroveň jmenovitého proudu na základě maximálního provozního proudu obvodu.
• Číslo pólu: Vyberte 3 póly nebo 4 póly podle systémových požadavků.
• Způsob instalace: Vyberte vhodný způsob instalace na základě struktury rozváděče.
• Třída ochrany: Vyberte vhodnou třídu ochrany podle prostředí aplikace.

3.2 Výběr konektorů pomocných obvodů

   Při výběru konektorů pomocných obvodů je třeba vzít v úvahu následující faktory:

•  Počet kontaktů: Vyberte vhodný počet kontaktů na základě složitosti řídicího obvodu.
• Jmenovité napětí/proud: Zvolte vhodnou jmenovitou hodnotu podle parametrů sekundárního okruhu.
• Způsob připojení: Vyberte typ zásuvného modulu nebo typ bočního zapojení podle místa instalace.
• Třída ochrany: Vyberte vhodnou třídu ochrany podle prostředí aplikace.

3.3 Výběr provozních mechanismů

   Při výběru provozních mechanismů je třeba vzít v úvahu následující faktory:

•  Velikost zásuvky: Vyberte vhodný ovládací mechanismus podle výšky zásuvky.
• Způsob ovládání: Zvolte ruční nebo elektrický provoz podle zvyklostí uživatele.
• Podmínky prostředí: Vyberte vhodnou třídu ochrany podle prostředí aplikace.

3.4 Výběr držáků přípojnic

   Při výběru držáků přípojnic je třeba vzít v úvahu následující faktory:

• Velikost přípojnice: Vyberte vhodnou podpěru na základě specifikací přípojnice.
• Způsob instalace: Vyberte vhodný způsob instalace na základě struktury rozváděče.
• Jmenovité napětí: Zvolte vhodnou úroveň jmenovitého napětí podle napětí systému.

IV. Technické normy a certifikace

   Nízkonapěťové příslušenství rozváděče Richge přísně vyhovuje následujícím normám a specifikacím:

• GB/T 7251.1-2013 Nízkonapěťové spínací a řídicí zařízení – Část 1: Typově testované a částečně typově testované sestavy
•  GB/T 7251.5-2011 Nízkonapěťové spínací a řídicí přístroje - Část 5: Zvláštní požadavky na sestavy pro rozvod energie ve veřejných sítích
• IEC 61439-1 Nízkonapěťové spínací a řídicí přístroje – Část 1: Obecná pravidla
• IEC 61439-2 Nízkonapěťové rozváděče a ovládací zařízení – Část 2: Sestavy výkonových spínacích a ovládacích zařízení
• Další relevantní průmyslové normy a specifikace

V. Výhody produktu a aplikační scénáře

5.1 Výhody produktu

   Příslušenství nízkonapěťových rozváděčů Richge má následující výhody:

• Vysoká kvalita: Přijetí vysoce kvalitních materiálů a pokročilých výrobních procesů pro zajištění spolehlivé kvality produktu.
• Modulární design: Usnadňuje instalaci, údržbu a modernizaci a snižuje náklady na systém.
• Silná kompatibilita: Kompatibilní s nízkonapěťovými rozvaděči různých značek pro zlepšení flexibility systému.
•  Inovativní design: Neustálé uvádění nových produktů a řešení na trh splňující požadavky trhu.
• Komplexní produktová řada: Více než 1000 typů produktů pokrývajících různé aplikační scénáře.

5.2 Aplikační scénáře

   Nízkonapěťové příslušenství rozváděčů Richge je široce používáno v následujících oblastech:

• Energetické systémy: rozvodny, rozvodny, rozvodny atd.
• Průmyslová automatizace: Systémy řízení automatizace továren, zařízení výrobní linky atd.
• Stavební elektrotechnika: Komerční budovy, obytné budovy, veřejná zařízení atd.
• Infrastruktura: Dopravní uzly, zařízení na ochranu vody, komunální inženýrství atd.
•  Speciální prostředí: doly, ropná pole, chemický průmysl, mořské prostředí atd.

VI. Způsoby, jak získat příručky k produktu

   Chcete-li získat podrobné produktové manuály příslušenství pro nízkonapěťové rozváděče Richge, můžete použít následující metody:

• Navštivte oficiální stránky společnosti: Přihlaste se na oficiální stránky Richge (https://www.richgeswitchgear.com/) a vyhledejte příslušné příručky k produktům v části technická podpora nebo centrum stahování.
• Obraťte se na obchodní oddělení: Kontaktujte obchodní oddělení prostřednictvím kontaktních informací uvedených na oficiálních stránkách, kde získáte návody k produktu.
• Odeslat e-mail: Pošlete e-mail na adresu sales@switchgearcn.net s uvedením názvu a modelu požadované příručky k produktu.
• Online konzultace: Chcete-li požádat o příručky k produktu, použijte funkci online konzultace na oficiálních stránkách.

VII. Shrnutí

    Jako profesionální výrobce příslušenství pro nízkonapěťové rozváděče poskytuje Richge komplexní sortiment, který zahrnuje konektory hlavních obvodů, konektory pomocných obvodů, ovládací mechanismy, držáky přípojnic, napájecí adaptéry, měřicí a zobrazovací řady a další řady s více než 1 000 typy produktů. Tyto produkty mají výhody vysoké kvality, modulárního designu a silné kompatibility a jsou široce používány v energetických systémech, průmyslové automatizaci, elektrotechnice budov a dalších oborech.

   Výběr příslušenství pro nízkonapěťové rozváděče Richge nejen zajišťuje přístup k vysoce kvalitním produktům, ale také poskytuje profesionální technickou podporu a komplexní poprodejní služby, které nabízejí spolehlivou ochranu vašeho energetického systému.

   Pro více informací o produktech prosím navštivte oficiální web Richge nebo kontaktujte náš prodejní tým.
