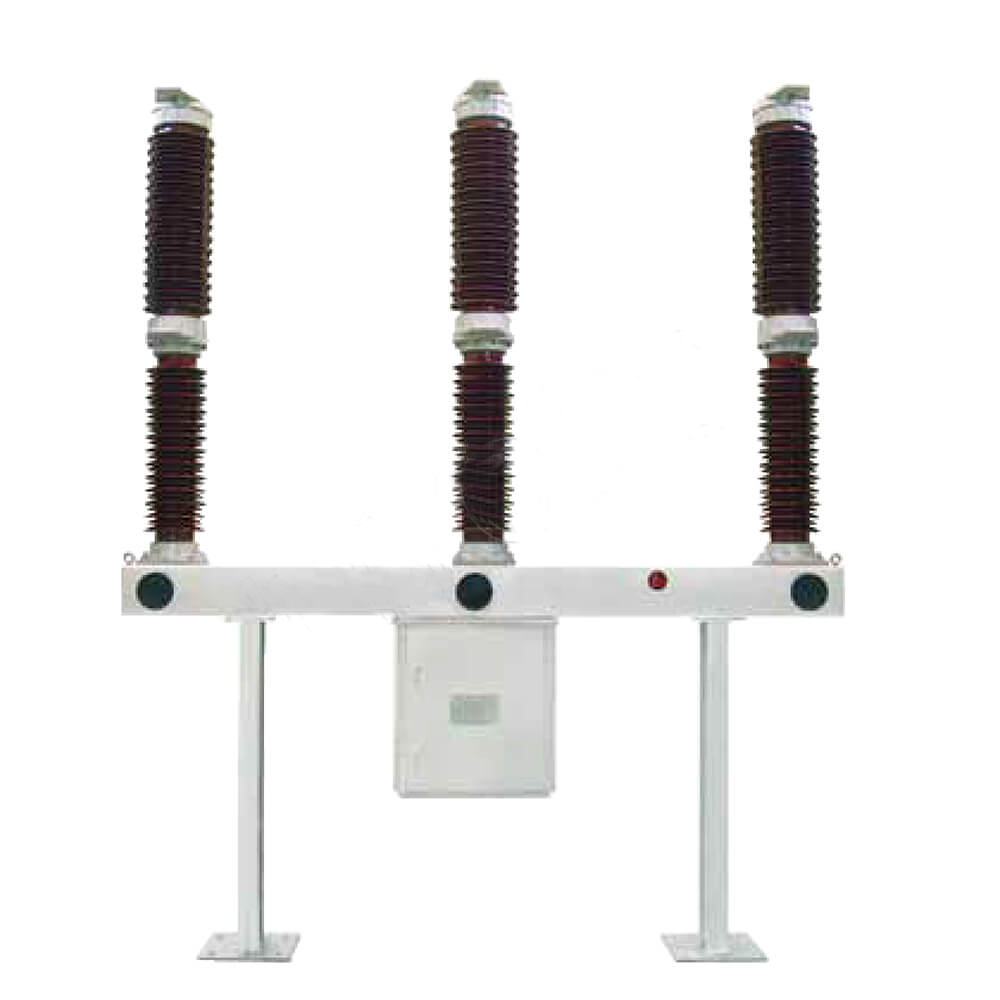

LW36-126 110KV 126KV Outdoor SF6 Circuit Breaker

LW36-126 110KV 126KV Outdoor SF6 Circuit Breaker

LW36-126/145 je kombinovaný přístroj včetně jističe obvodu SF6 Live Tank s technologií vyhynutí oblouku samooblije. Jističe obvodu jsou k dispozici pro jedno nebo tři pólové operace-používá se k přerušení proudu, poruchového proudu nebo k přepínání elektrických vedení, a tak si uvědomí kontrolní a ochrana energetického systému. Je schopen pravidelného provozu a lze jej také použít jako jistič spojovacího obvodu. Nový operační mechanismus jara zajišťuje vysokou spolehlivost a bezpečnost.

LW36-126/3150-40 samostatný vysokopěťový vysoký napěťový obvod SF6 je jistič venkovního obvodu navržený pro vysokopěťové střídavé systémy. Je ideální pro použití v elektrických sítích s maximálním napětím 145 kV a jmenovitá frekvence 50 Hz. Tento jistič se používá k přerušení hodnocených proudů, poruchových proudů nebo k přepínání obvodů, což poskytuje základní kontrolu a ochranu pro energetické systémy. Je také vhodný pro použití jako jistič propojení v propojení sítě.

Tento produkt používá plyn SF6 jako obloukové hasičování a izolační médium. Je vybaven nejnovější technologií pro hasicí oblouk s vlastním potíží a má nový jarní mechanismus. LW36-126/3150-40 nabízí dlouhou elektrickou životnost, nízký provozní úsilí, nízký hluk a vysokou spolehlivost, což z něj činí nejspolehlivější volbu pro oblasti s vysokou nadmořskou výškou nebo napájecí systémy 132 kV. Může také nahradit importované produkty stejného typu.

Strukturální rysy

Jistič obvodů přijímá třífázovou porcelánovou sloupcovou strukturu jednotíže. Tyto tři fáze jsou vybaveny jarním operačním mechanismem, který je centrálně uspořádán a provozován třífáz, takže vzhled je nový a vynikající. Jistič s obvodem používá plyn SF6 jako izolaci a oblouk hasicí médium. Během provozu je připojen třípólový plyn SF6 jističe a ke sledování jeho tlaku a hustoty se používá relé hustoty typu ukazatele. Vzhledem k principu samostatného energetického oblouku a optimalizovaného designu v systému pohybu jističe se mechanická účinnost účinně zlepšuje a provozní práce jsou minimalizovány;

Vynikající porušování a dlouhá elektrická životnost;

Montážní rám a podpora jsou vyrobeny z vysoce kvalitních ocelových desek, které jsou ohnuté jako celek. Povrchové ošetření přijímá galvanizační proces. Všechny exponované spojovací prvky jsou vyrobeny z vysoce pevných materiálů a galvanizovaných nebo nerezových standardních dílů. Shell boxu mechanismu je vyroben z nerezové oceli, takže produkt má vynikající odolnost proti korozi; vysoká mechanická spolehlivost a může být často provozována;

Vzhledem k přirozené vysoké izolační síle plynu hexafluoridu síry a optimálnímu kontaktnímu pohybu jističe obvodů přerušuje kapacitní proud bez vlády; Vnější úroveň izolace je vysoká, vnější izolace je navržena s velkou vzdáleností strašidelné vzdálenosti, vzdálenost poměru strašidelného poměru je ≥ 31 mm/kV a výkon odporu nečistot je vynikající. Může také bezpečně fungovat v drsném prostředí;

Silná nosnost proudu: test na zvýšení teploty se provádí podle 1,2násobku jmenovitého proudu 3150A, tj. 3780a, a v každém bodě stále existuje velká marže pro zvýšení teploty;

Celkový vzhled produktu je kompaktní, instalace a uvedení do provozu na místě jsou vhodné a pracovní zátěž je malá.

Aplikace:

Ochrana napájecí mřížky: široce se používá ve výkonu 132 kV nebo vyšší napětí pro ochranu a kontrolu.

Přepínací operace: Vhodné pro přepínání obvodů a jako jistič propojení napájecího systému.

Využití vysoké nadmořské výšky: Ideální pro použití v oblastech s vysokou výškou díky svému robustnímu designu a pokročilé technologii.

Podmínky prostředí pro použití

Normální podmínky prostředí pro použití splňují následující požadavky:

a) Teplota okolního vzduchu -25 ℃ (-40 ℃) ~ +40 ℃;

b) nadmořská výška ≤ 2500 m (2000 m);

c) rychlost větru ≤ 34 m/s;

d) Denní teplotní rozdíl ≤ 25 ℃;

e) intenzita slunečního svitu ≤1000 W/m;

f) intenzita zemětřesení zemětřesení 8 stupňů (horizontální zrychlení 0,2 g, vertikální zrychlení 0,1 g);

g) tloušťka ledu ≤ 10 mm;

h) úroveň znečištění ovzduší nepřesahuje úroveň ⅲ v GB/T 5582;

i) Umístění instalace venku.

Pokud má uživatel zvláštní požadavky na podmínky použití použití, může jednat s odborníky na Liyond.

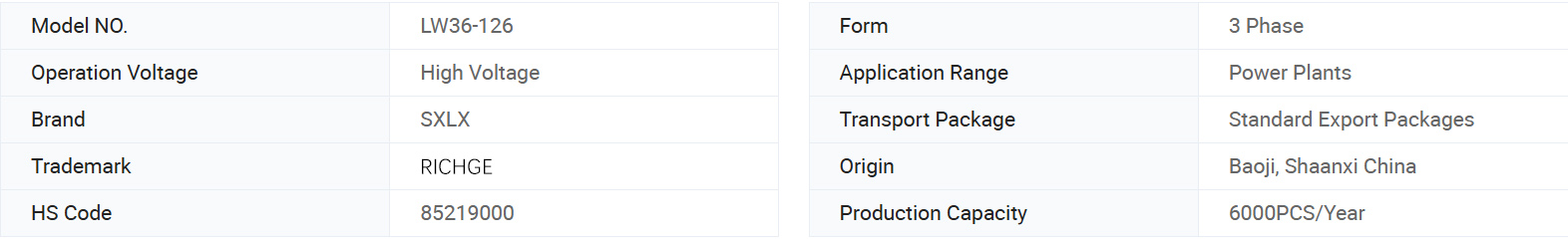

Základní informace.

Technické parametry

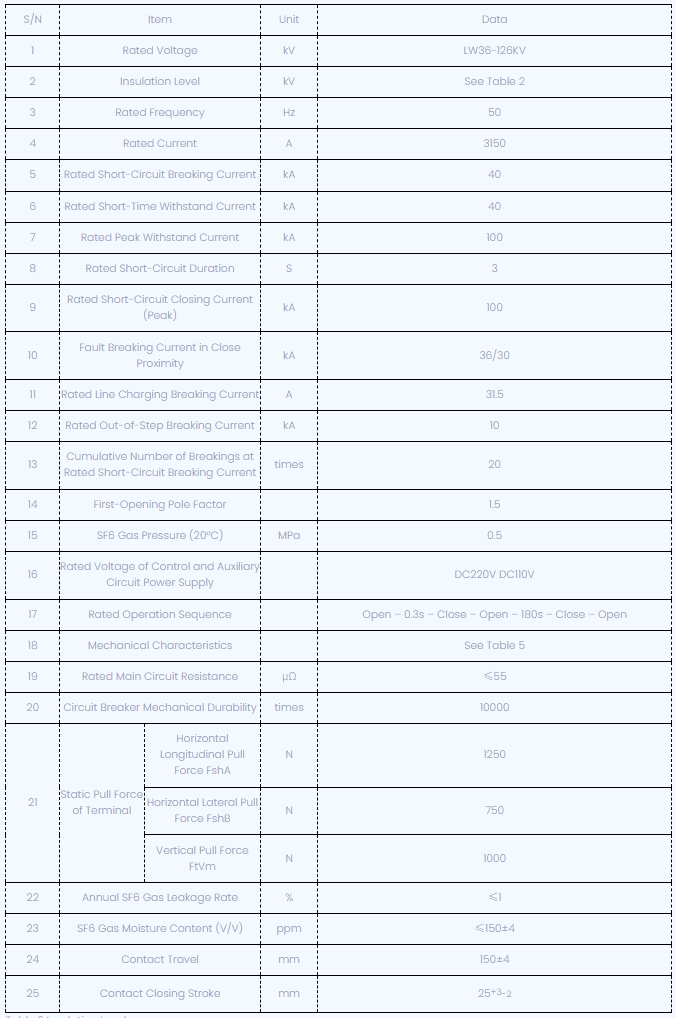

LW36-126 SF6 Circuit Breaker Technické parametry

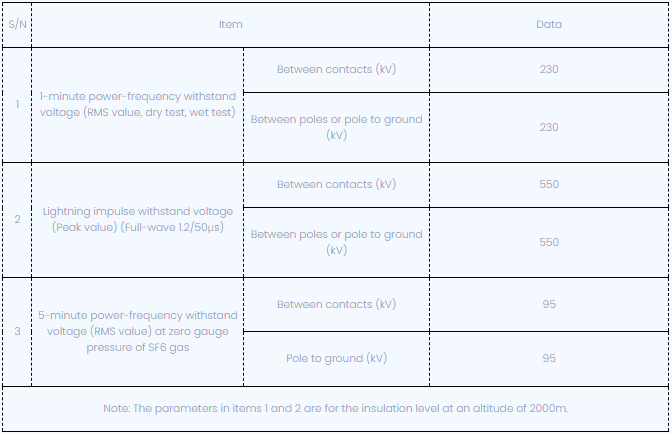

Tabulka 2 Úroveň izolace

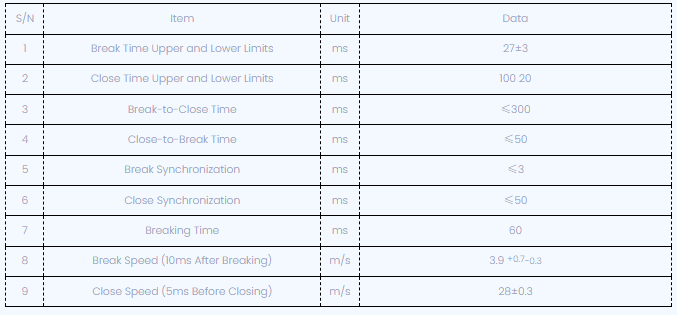

Tabulka 3 Mechanické vlastnosti

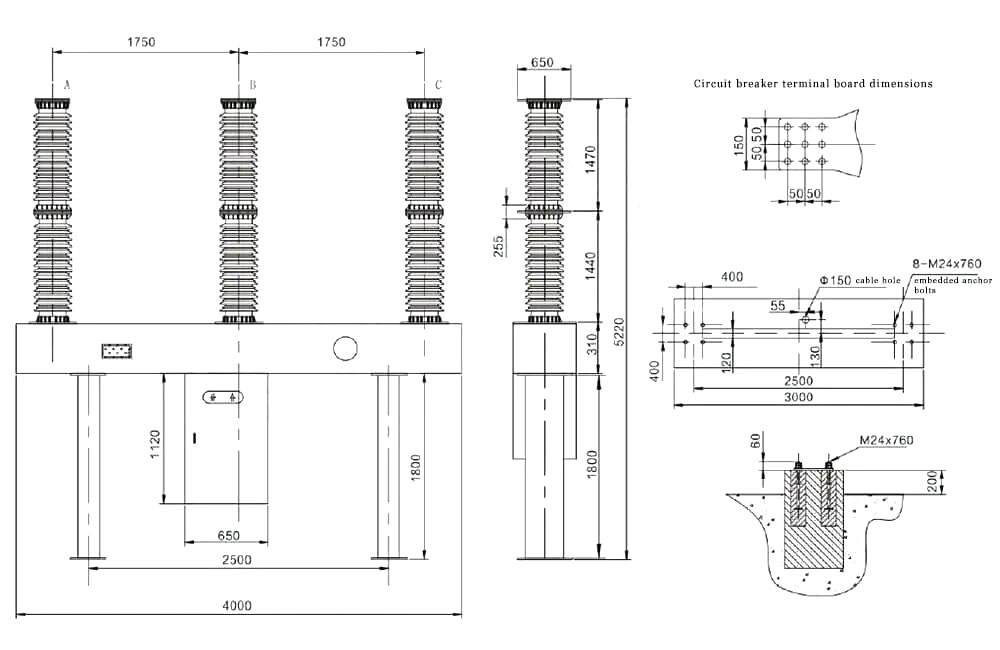

Technický výkres

LW36 SF6 Oznámení o obvodu jističe

Model a specifikace jističe;

Jmenovité elektrické parametry (napětí, proud, rozbitý proud atd.)

Podmínky prostředí pro použití (teplota okolí, nadmořská výška, úroveň znečištění životního prostředí)

Elektrické parametry jmenovitého řídicího obvodu (jmenovité napětí motoru pro skladování energie, jmenovité napětí otevření a uzavírání cívky);

Jméno a množství náhradních dílů, speciální vybavení a nástroje požadované (je třeba si objednat samostatně);

Směr zapojení primárního horního terminálu.

LW36 SF6 Oznámení o obvodu jističe

Model a specifikace jističe;

Jmenovité elektrické parametry (napětí, proud, rozbitý proud atd.)

Podmínky prostředí pro použití (teplota okolí, nadmořská výška, úroveň znečištění životního prostředí)

Elektrické parametry jmenovitého řídicího obvodu (jmenovité napětí motoru pro skladování energie, jmenovité napětí otevření a uzavírání cívky);

Jméno a množství náhradních dílů, speciální vybavení a nástroje požadované (je třeba si objednat samostatně);

Směr zapojení primárního horního terminálu.
