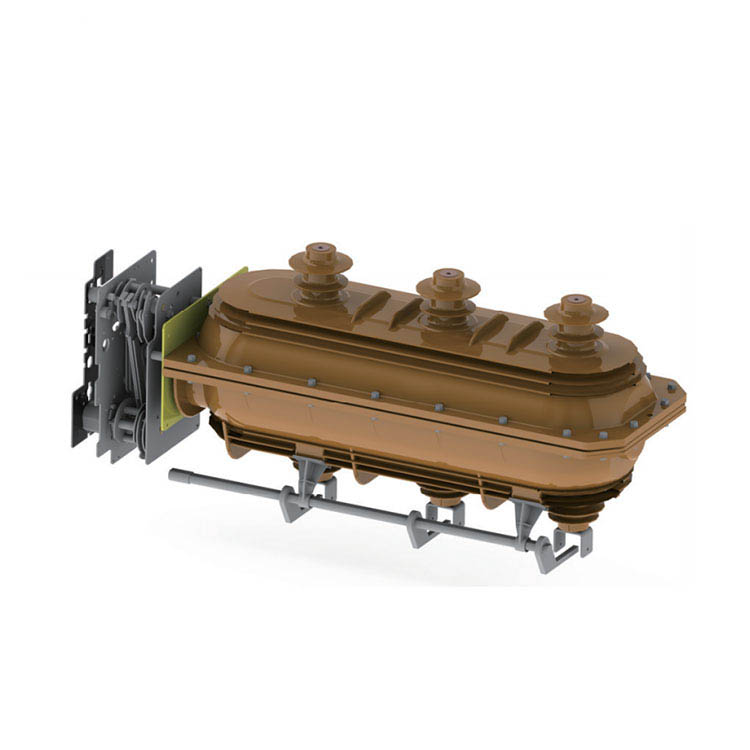

FLN36-24D Vnitřní vysoký napětí SF6 LEAP BRECK Switch LBS

FLN36-24D Vnitřní vysoký napětí SF6 LEAP BRECK Switch LBS

    Lze jej rozdělit na dva typy: FLN □ -24KV (KONTROLOVANÝ PROVOCÍ SE JEDNOTKY), FLRN □ -24KV (typový dvojitý pružinový operační mechanismus). Druhý typ by mohl být vybaven kombinací pojistky, mít funkci řízení a ochrany, která může být použita pro napájení a rozvodnu jako ochrana a ovládací zařízení, zejména pro hlavní jednotku prstenců, distribuční krabici kabelů a přepínací rozvodna.

Manuální provozní mechanismus

Kruhový mechanismus typu K typ duální funkce:

Jako vstupní řídicí jednotka pro FLN □ -24 kV je pracovním principem operačního mechanismu typu K typu Spring Press and Release.

Uzemňovací operace: Poháněná rukojetí, horní kliková rameno se otáčí a stiskne pružinu 2, aby uložila energii, když maximální energie dosahuje, pokračujte v otáčení ramene, pružina pro skladování energie začne uvolňovat energii a řídit horní spoušť, což umožňuje spojovací lištu řídit klikovou rameno, otočit klikové rameno a řídit pohybující se stykač pro earting.

Zapněte operaci: Poháněný držadlem, dolním klikové rameni 1 se otáčí, stiskne pružinu 2, aby uložila energii, když se uvolňuje energie, pohání spouště 8, umožňuje připojené liště řídit klikovou rameno, otočit klikové rameno a zatáhne se pohybující se stykač a zapnutí přepínače.

Operace vypnutí: Otočte hlavní rameno hřídele proti směru hodinových rukojeti, uvolněte pružinu pro skladování energie a přepínač zatížení se vypne.

Typ prameny Dual-Function Provozní mechanismus:

Jako řídicí jednotka výstupu pro FLRN □ -24KV.Working Princip typu mechanismu je stejná jako typ K, navíc má funkci výplního úderu. Pro typový mechanismus. Elektromagnetická cesta je také k dispozici pro požadavek zákazníků.

Zapněte operaci: Poháněný držadlem, dolní rameno kliky 1 se otáčí a stiskněte spínač na pružině 12 a vypněte pružinu 8 současně, aby poskytli dostatečnou energii vyžadovanou vypnutím. Když se spodní kolík a spuštění spuštěného spuštěného ramene 1 spodního kliku 1 přepne, způsobí, že spodní válec zakopne a uvolní spínač na pružině a přepínač zatížení se zapne.

Operace vypnutí: Stisknutím tlačítka vypnutí nebo stisknutím tlačítka 2 u útočníka pojistky uvolněte pružinu a spínač zatížení vypnete.

Provoz Země: Uzemnění typového mechanismu je stejná jako u typu K.

Motorizovaný operační mechanismus ：

Provoz motoru lze přidat do obou typů operačních mechanismů, což znamená, že lze provozovat ručně nebo motorizované.

Provozní napětí: DC48V AC/DC 110V 220V

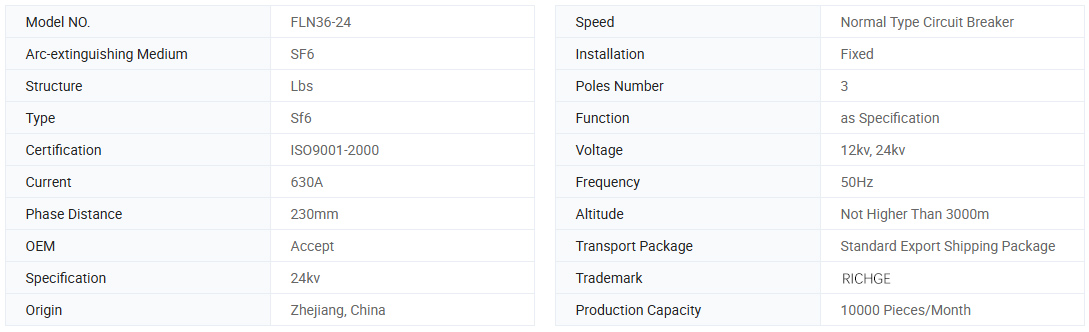

Základní informace.

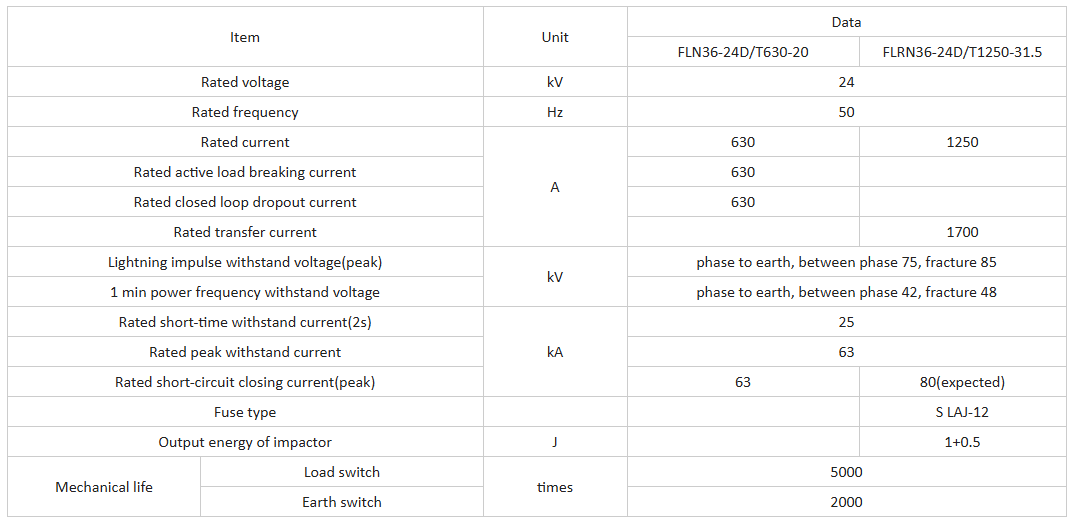

Technické parametry

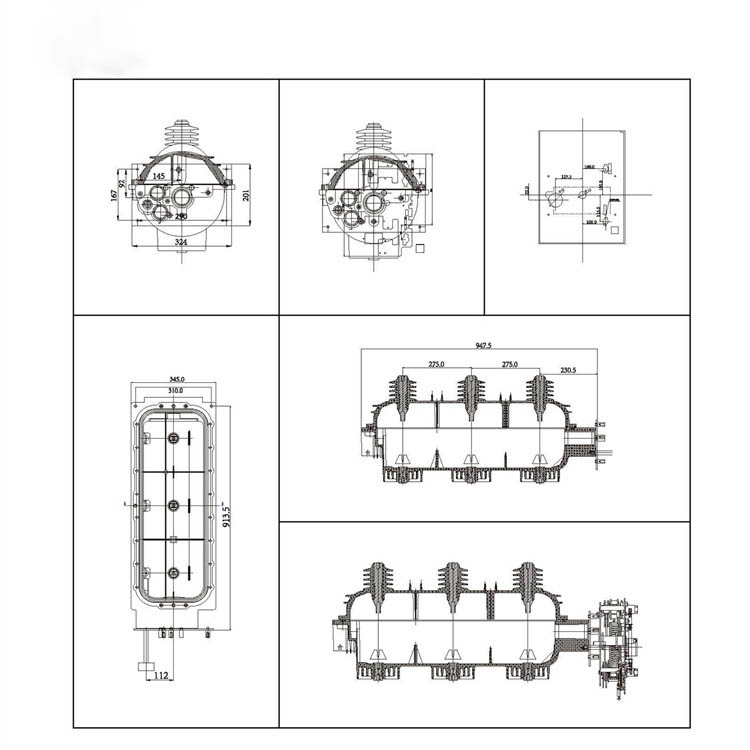

Výkres

Použitelné podmínky

1.Ambientní teplota: max.+40 ° C; Min.-35 ° C.

2. Humidita: maximální průměrná relativní vlhkost denní průměr: ≤ 95%; Měsíční průměr. ≤ 90%.

3.Altituda: ≤ 2000m.

4. Seismická rezistence: 8 stupňů.

5. Okolní vzduch by měl být bez korozivních, hořlavých plynů, vodní páry atd. A neměl by být vystaven častým a závažným vibracím.

6. Letní míra úniku; ≤0,1%.
