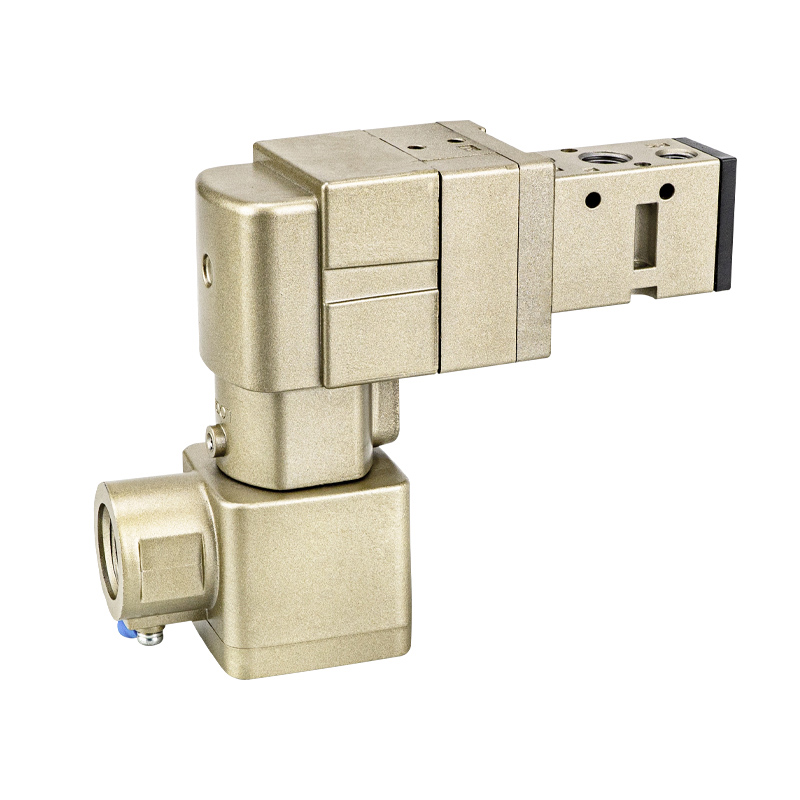

Nevýbušné solenoidové ventily řady 50-VFE / 50-VPE ovládané pilotem

Značka:SOLH od Richge Technology

 I. Přehled produktu

     Řada SOLH 50 je nehořlavá, pilotně ovládaná produktová řada solenoidových ventilů s ochranou proti výbuchu rozdělená do dvou základních modelů:

     --50-VFE: 5/2-cestný nevýbušný solenoidový ventil

     --50-VPE: 3/2-cestný nevýbušný solenoidový ventil

     Celá řada je certifikována certifikací Ex d Ⅱ BT4 nehořlavé, povinnou certifikací China Ex-CCC proti výbuchu a mezinárodním schválením pro nevýbušnost TIIS, s vodotěsností a prachotěsností IPX6. Je vhodný pro hořlavé a výbušné plyny zóny 1 a zóny 2, včetně nátěrů, lithiových baterií, chemikálií, inkoustů, prachových obalů a podpůrných zařízení pro olej a plyn.

     Všechny cívky sdílejí jednotnou spotřebu energie 3,5 W, konstrukci bez mazání a podporují dva způsoby instalace: individuální montáž se závitem a vícestanicový rozdělovací ventilový ostrov.

Základní rozdíl mezi dvěma modely

     --50-VFE: Pro obousměrný pohon dvojčinných válců

     --50-VPE: Kompatibilní s vakuovým podtlakem a okruhy jednočinných válců

     Nevýbušné pouzdro a cívky jsou mezi oběma modely plně zaměnitelné, zatímco vzduchové kanály ventilů a základny rozdělovače jsou zcela nezaměnitelné.

2. Univerzální standardní specifikace v nevýbušném provedení (platí pro oba modely)

2.1: Parametry bezpečnosti proti výbuchu

     -- Značka exploze: Ex d Ⅱ BT4 Gb (Max. povrchová teplota T4: 135 °C); volitelné nízkoteplotní verze T5 / T6

     - Třída ochrany: IPX6, odolný proti stříkající vodě, stabilní ve vlhkém a prašném prostředí dílen

     --Certifikace: Čína povinná Ex-CCC, japonský TIIS, mezinárodní norma pro ochranu proti výbuchu IEC, shoda s životním prostředím RoHS

     --Nebezpečné zóny: Výbuch plynu zóna 1, zóna 2; kompatibilní s etylenem, propylenem, rozpouštědly barev a hořlavým prachem

     --Možnosti zapojení: kovová nehořlavá kabelová průchodka typu T, elektroinstalační krabice nehořlavé zásuvky typu L, aby se zabránilo úniku elektrické jiskry

     --Napětí cívky: DC24V / DC12V, AC220V / AC110V; konstantní výkon cívky 3,5 W, nízká tvorba tepla pro bezpečnost výbuchu

2.2 Obecné mechanické parametry

     -- Pracovní médium: Suchý čistý stlačený vzduch, inertní plyn; vakuový provoz je k dispozici pouze pro 50-VPE

     --Mazání: Bez mazání, sladěno s bezolejovou vzduchovou kombinovanou jednotkou AFC; Trojité jednotky olejové mlhy AC/BC jsou pro vakuové okruhy zakázány

     --Manuální ovládání: Ruční kolík stlačitelný, uzamykatelný / nezamykatelný volitelně pro testování obvodu ve vypnutém stavu

     -- Instalace: Ventil lze namontovat v libovolném úhlu bez omezení gravitace

     --Max spínací frekvence: 1Hz cyklus; Doba odezvy ≤45 ms (testováno při standardním přívodu vzduchu 0,5 MPa)

     --Provozní teplota: verze T4: -10℃ ~ +50℃; Nízkoteplotní verze T6: -10℃ ~ +40℃ (žádná vnitřní námraza není povolena)

3.  5portový elektromagnetický ventil s ochranou proti výbuchu řady 50-VFE (řada 50-VFE3000 / 5000)

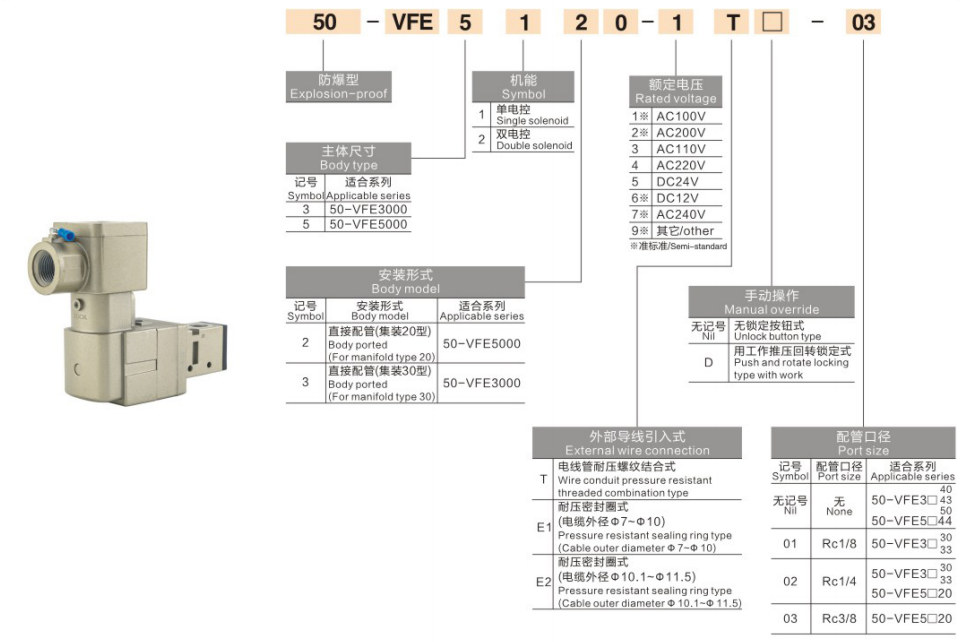

3.1 Definice kódu modelu (Příklad: 50-VFE51201T)

     --50: Nehořlavý kód série

     --VFE: 5/2-cestný ventil s elastickým těsněním

     --5: Specifikace vysokého průtoku 5000

     --1: Vratná pružina jednoduchého elektromagnetu

     --2: Přímá montáž se závitem

     --0: Standardní konfigurace

     --1: Závit portu G1/4

     --T: Kovová nehořlavá kabelová průchodka

Dílčí specifikace modelu

     --50-VFE3000:Kompaktní nízký průtok, efektivní plocha průřezu 18 mm², Cv=1,0, port G1/8

     --50-VFE5000:Standardní průtok hlavního proudu, efektivní plocha průřezu 45 mm², Cv=2,5, hlavní port G1/4

3.2 Struktura a logika vzduchového okruhu (5/2 cesty)

    --Definice portu:P přívodní vstup, A výstup, B výstup, R1/R2 dva nezávislé výfukové otvory; hlavní ventil + centrální výfukový ventil pilotního ventilu, není potřeba žádné samostatné potrubí pilotního výfuku pro zjednodušení uspořádání kabeláže

     --Struktura cívky:Elastické těsnění pilotní cívky; minimální tlakový rozdíl 0,15 MPa potřebný k pohonu cívky, nemůže se posunout pod podtlakem vakua

Funkční režimy

    --Zpívatle solenoid (přípona 1):pod napětím -> P->A, B->R2; reset pružiny při vypnutí → P→B, A→R1, jednosměrný reset válce

    --Dvojitý solenoid (přípona 2):Funkce paměti západky, udržuje polohu ventilu po výpadku proudu, ideální pro upínací stanice s dlouhodobým udržováním tlaku

3.3 Odpovídající instalační příslušenství

     --Montáž na závit:Přímé závitové připojení G1/8, G1/4, kompatibilní s nástrčnými fitinky KQ2 a pneumatickými hadicemi PU/PA

     --Ostrov rozdělovacího ventilu:Vyhrazená 5-portová základna rozdělovače 50-VV5FE3 (pro řadu 3000) / 50-VV5FE5 (pro řadu 5000), podporuje centralizované zásobování vzduchem až 10 stanic; vzduchové kanály rozdělovače jsou vhodné pouze pro ventily VFE, smíšená montáž s 3cestnými ventily VPE je zakázána

3.4 Typické aplikace (pouze pro obvody dvojčinného válce)

     --Dvoučinný přenos, zátka, lisovací upínací válce na výrobních linkách odolných proti výbuchu

     -- Ovládání spínání pohonu pneumatického kulového ventilu / klapky NAMUR pro chemická potrubí

     --Centralizovaná automatizace ventilových ostrovů pro dílny s povlaky a lithiovými bateriemi

     --Všechny pneumatické systémy odolné proti výbuchu vyžadující obousměrný pohyb válce vysunování a zatahování

3.5 Omezení Poznámka

     Vakuové obvody jsou přísně zakázány. Bez dostatečného tlakového rozdílu pod podtlakem se cívka nemůže posunout, což vede ke ztrátě přísavky a poruše válce. Kompatibilní pouze se standardním pozitivním přívodem vzduchu 0,2~0,9MPa.

4. 3portový solenoidový ventil s ochranou proti výbuchu řady 50-VPE (řada 50-VPE500 / 700)

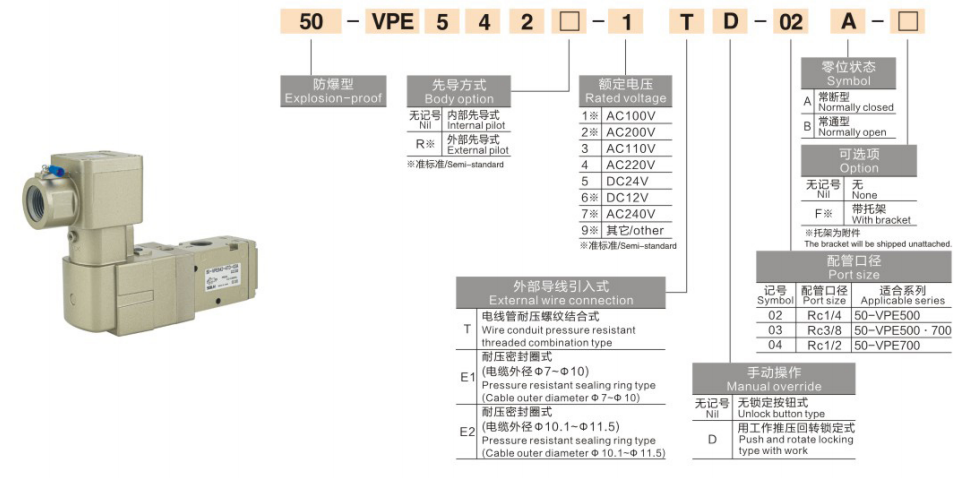

4.1 Definice kódu modelu (Příklad: 50-VPE54201T)

     --50: Nehořlavý kód série

     --VPE: 3/2-cestné elastické těsnění řídící talířový ventil

     --542: Specifikace VP500, závitové normálně uzavřené NC

     --0: Standardní konfigurace

     --1: Závit portu G1/4

     --T: Kovová nehořlavá kabelová průchodka

Dílčí specifikace modelu

     --50-VPE500: Standardní průtok, efektivní plocha průřezu 41,4 mm², Cv=2,3, pro konvenční vakuovou manipulaci

     --50-VPE700: Vysoký průtok, efektivní plocha průřezu 72 mm², Cv=4,0, pro vakuovou přepravu velkých archů a kartonů s více otvory

4.2 Struktura a logika vzduchového okruhu (3/2 normálně uzavřený NC, NO konvertibilní)

     --Definice portu: P přívodní vstup, A výstup, R jednoduchý výfuk; nezávislý pilotní výfukový port PE. V zónách odolných proti výbuchu s vysokou prašností může vnější potrubí vést výfukové plyny do bezpečných oblastí

     --Struktura cívky: Typ s těsnicím talířem pilota, spouštění s nulovým rozdílovým tlakem, stabilní provoz při plném vakuu až do -101,2 kPa, vyhrazený nevýbušný ventil pro vakuové okruhy

NC pracovní logika (ŽÁDNÁ funkce přepínatelná)

     --Pod napětím: P připojeno k A pro přívod vzduchu, R uzavřeno; vakuový generátor vytváří podtlak, jednočinný válec se vysouvá

     --Vypnutí: P odpojeno, A automaticky připojeno k R pro uvolnění tlaku; přísavka okamžité přerušení vakua, jednočinná válcová pružina se automaticky zatáhne. Obrobky se uvolní, když se nevýbušné zařízení vypne, aby se zvýšila provozní bezpečnost

4.3 Odpovídající instalační příslušenství

     --Přímá montáž se závitem: závitové porty M5, G1/8, G1/4, instalované přímo před vakuovými generátory

     --Vyhrazený ostrov vakuového rozdělovače: 3-portová exkluzivní základna 50-VV3PE s nezávislými vzduchovými kanály, nelze kombinovat s 5-portovými VFE ventily

4.4 Hlavní výhody (pouze vyhovující nevýbušný ventil pro vakuové obvody s ochranou proti výbuchu)

     - Spuštění s nulovým rozdílem tlaku, kompatibilní s vakuovým podtlakem a standardními pracovními podmínkami s pozitivním tlakem

     --Automatické snížení tlaku při ztrátě energie; obrobky se uvolní, když se zařízení v nevýbušném provedení zastaví, aby se zabránilo zranění sevřením nebo nebezpečí pádu

     --Těsnění talířového talíře s velmi nízkým únikem, žádný útlum sání během dlouhodobé vakuové adsorpce

4.5 Typické aplikace

     --Vakuová manipulace s ochranou proti výbuchu: Vakuový generátor ZU/ZB + přísavka ZPT pro lithiovou baterii, povlak a materiál odolný proti výbuchu potravin

     --Jednočinné vratné pružinové válce pro zvedání, upínání a vyhazování jednoduchých nástrojů

     -- Negativní tlakový adsorpční přenos fólií, kartonů a skleněných tabulí v hořlavých a výbušných dílnách

     --Pobočka pro přerušení přívodu vzduchu a okruhy pro snížení tlaku při údržbě pro zařízení v nevýbušném provedení

5. Srovnávací tabulka: 50-VFE VS 50-VPE

6. Standardní kompletní přizpůsobení pneumatického obvodu v nevýbušném provedení

     --Obvod1: Manipulace s vakuem v nevýbušném provedení (50-VPE54201T):  Bezolejová kombinace vzduchu odolná proti výbuchu AFC2000 → 50-VPE54201T → hadice PU6 → přímý vakuový generátor ZU + přísavka na pufr ZPT

    --Okruh 2: Převod dvouválců v nevýbušném provedení (50-VFE51201T):  Vzduchová trojitá jednotka AC2000 s ochranou proti výbuchu → 50-VFE51201T 5cestný ventilový ostrůvek → hadice PU8 → dvojčinný válec s ochranou proti výbuchu SC/SDA

    --Okruh 3: Jednočinný upínací přípravek s ochranou proti výbuchu:  Nevýbušný regulátor tlaku AR → 50-VPE500 → mikrotrubička PU4 → MAL mini jednočinný válec

7. Výběr a specifikace bezpečného provozu v nevýbušném provedení

    --Vakuové obvody musí přijmout pouze 50-VPE:  Struktura cívky 50-VFE se nemůže posunout bez tlakového rozdílu; jeho použití pro vakuové obvody vede k úplnému selhání a bezpečnostnímu riziku pádu obrobku. Trojité jednotky AC/BC s generátory olejové mlhy jsou přísně zakázány pro vakuové systémy, protože kontaminace olejem zablokuje talíř VPE a způsobí únik.

    --Dvojčinné válce musí mít 5-cestný ventil 50-VFE:  3-portový VPE poskytuje pouze jeden vzduchový výstup a nemůže realizovat obousměrný pohyb válce vysunutí a zatažení; nemůže nahradit 5cestné ventily.

     --Smíšená montáž patek rozdělovače je zakázána:  5portová VFE základna a 3portová VPE základna mají nezávislé otvory pro vzduchové kanály. Křížová instalace způsobí únik vzduchu z celého okruhu a poruchu zařízení.

    --Mazákladní pravidla pro nevýbušnou elektroinstalaci:  S pevně utěsněnými kabely musí být použity originální tovární kovové kabelové průchodky typu T, odolné proti ohni; žádné nechráněné kovové kontakty uvnitř elektroinstalačních krabic. Neoprávněná výměna za běžné plastové zásuvky je zakázána. Pokud pilotní PE výfukový port vyžaduje externí odvodnění, musí potrubí vést výfukové plyny do určených bezpečných zón v nevýbušném provedení, aby se zabránilo hromadění hořlavých plynů.

    --Požadavek na přední filtraci přívodu vzduchu:  Vzduchový filtr AF/AFC (přesnost 5 μm) musí být instalován před ventily v nevýbušném provedení. Prach a vodní pára vnikající do těla ventilu způsobí zablokování cívky, což může spustit nebezpečí hoření a výbuchu v nevýbušných pracovních podmínkách.

     --Předpisy pro údržbu a generální opravy:  Před demontáží kvůli údržbě vypněte ruční uzavírací ventil HSV a vypusťte zbytkový tlak v potrubí. Demontáž nevýbušného krytu pod napětím nebo pod tlakem je zakázána; Poškozené protipožární povrchy zneplatní všechny certifikace odolné proti výbuchu.

8. Oblasti průmyslových aplikací

     Lithiové baterie proti výbuchu nátěrové a montážní linky, automatizace nástřiku barev, automatické ovládání ventilů chemického potrubí, inkoustové tiskové dílny, výrobní linky na balení potravin odolných proti výbuchu, pneumatické pohony podporující olej a plyn, farmaceutická čistá zařízení odolná proti výbuchu, manipulátory odolné proti výbuchu pro třídění prachových materiálů.

Shrnutí jedné věty

     Nehořlavé pilotní solenoidové ventily řady SOLH 50 rozdělené na 50-VFE 5-portový typ šoupátka pro dvojčinné válce a 50-VPE 3-portový typ talířového ventilu pro vakuové a jednočinné válce, certifikované Ex d II BT4 / CCC / TIIS s hodnocením IPX6, sloužící jako certifikované bezpečné pneumatické spínací linky pro průmyslovou výrobu1 a výbušniny Zommne2
