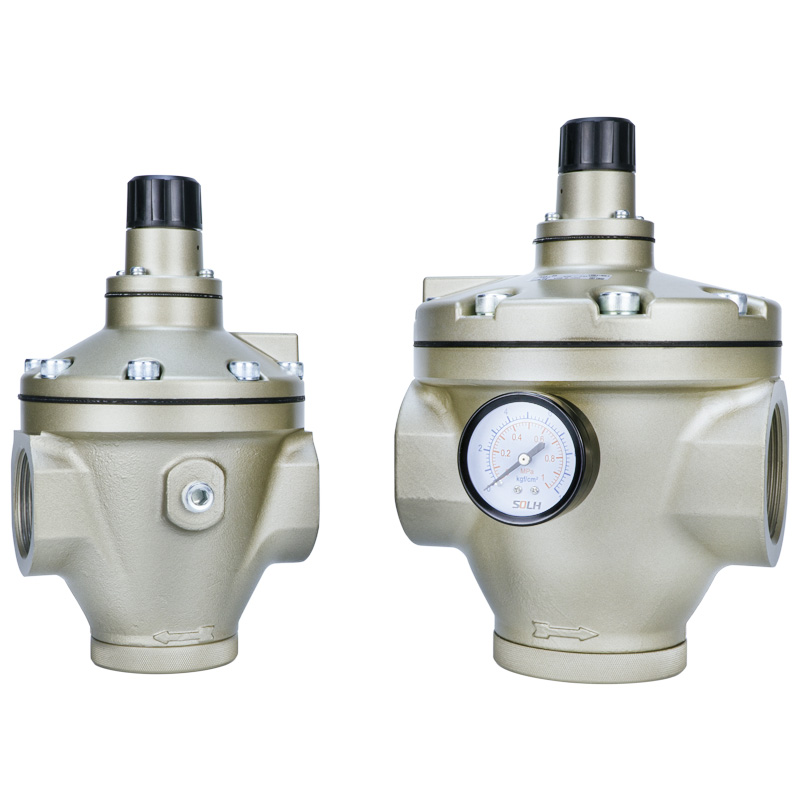

Pilotem ovládaný regulátor tlaku řady AR (SOLH by Richge Technology)

Značka:SOLH by Richge Technology (睿其格科技)

Umístění produktu

     Pilotně ovládané regulátory SOLH AR pokrývají plné modely AR425/435/625/635/825/835/925/935. Tato řada využívá vnitřní pilotní odlehčovací strukturu a zaměřuje se na středně vysokotlaké, velké průtokové, dálkové a vysoce přesné hlavní vzduchové potrubí. Ve srovnání se standardními přímo působícími regulátory poskytuje vynikající přesnost regulace, větší propustnost a silnější výkon proti kolísání tlaku.

Struktura a pracovní princip

     Struktura: Vnitřní odlehčovací typ s konstantním vypouštěním řídicího vzduchu

     1. Vstupní stlačený vzduch se rozděluje na hlavní průtokový kanál a nezávislý pilotní řídicí obvod.

     2. Tlak řídicího vzduchu tlačí na membránu, aby se nastavilo otevření hlavní cívky pro stabilní výstupní tlak.

     3. Vestavěná odlehčovací funkce automaticky odvádí přebytečný sekundární tlak, aby se udržoval konstantní výstupní tlak.

     4. Konstantní průtok vzduchu kolem 5 l/min zajišťuje ultra rychlou odezvu a vynikající přesnost regulace.

Klíčové vlastnosti produktu

     1. Velký průtok a vysoký tlak

     Maximální pracovní tlak dosahuje 1,0 MPa s 1,5 MPa zkušebním tlakem. Velikosti portů se pohybují od 1/4" do 2", dokonale se hodící k hlavnímu vedení továrny a systémům centralizovaného přívodu vzduchu.

     2. Ultra vysoká přesnost regulace

     Hystereze ≤0,02 MPa a opakovatelnost ≤0,01 MPa. Výstupní tlak zůstává stabilní i při prudkých změnách vstupního tlaku nebo okamžitém rázu průtoku.

     3. Duální tlakový rozsah v rámci jednoho identického tělesa

     Model 3.1 Suffix 25: 0,05–0,83 MPa pro všeobecné vysokotlaké průmyslové aplikace

     3.2 Model Suffix 35: 0,02–0,20 MPa pro scénáře nízkotlakého přesného řízení

     4.Integrované automatické odlehčení přetlaku

     Není potřeba žádný další externí pojistný ventil. Vestavěná odlehčovací struktura stabilizuje tlakový výstup a zabraňuje tlakovému dopadu na následné pneumatické komponenty.

     5. Stabilní konstrukce nenáročná na údržbu

     Provozní teplota se pohybuje od -5℃ do +60℃. Tělo z tlakově lité hliníkové slitiny podporuje provoz bez mazání a libovolnou montážní orientaci.

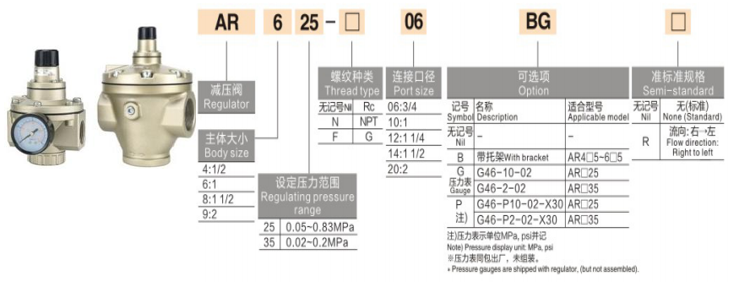

Tabulka modelů a specifikací

Obecné technické parametry

     1. Použitelné médium: Suchý nebo mazaný stlačený vzduch

     2. Maximální vstupní tlak: 1,0 MPa

     3. Konstantní spotřeba vypouštění: Přibl. 5 l/min (ANR)

     4. Port standardního rozchodu: 1/4" závit

     5. Typ konstrukce: Interní pilot, reliéfní provedení s konstantním odvzdušňováním

Typické aplikace

     1. Hlavní vzduchovody továrny a stanice centralizovaného zásobování vzduchem

     2. Velkoprůtoková zařízení vybavená velkoválcovými válci, vzduchovými motory, zařízeními pro foukání a sušení vzduchu

     3. Přesné pneumatické ovládání: zkušební přípravky, polohovací zařízení, ovládání tahu a hydraulické lisy

     4. Potrubí s velkým kolísáním tlaku a přenosem vzduchu na velké vzdálenosti

     5.Dvoustupňové systémy redukce tlaku od vysokotlakých vzduchojemů po středotlaká výrobní zařízení

Základní shrnutí

     Řada pilotů AR integruje vnitřní odlehčovací pilotní konstrukci, velkou průtokovou kapacitu, vysokou přesnost, duální volitelné tlakové rozsahy a funkci konstantního automatického odvzdušňování. Slouží jako optimální řešení regulace tlaku pro hlavní vzduchové kanály, zařízení s vysokým průtokem a vysoce přesné vysokotlaké pneumatické okruhy.

Porovnání výběru: Direct AR / Pilot AR / VEX1

     1. Přímo působící AR (AR20~60): Malý průtok, ekonomická cena, standardní přesnost regulace pro malé větvené obvody

     2. Pilot AR (AR425~935): Střední až velký průtok, vysoká přesnost, určený pro hlavní vzduchové potrubí továrny

     3. Řada VEX1: Mimořádně velká propustnost, 3portový výfukový design, vícestupňové nastavení tlaku a ultrarychlý odlehčovací výkon
