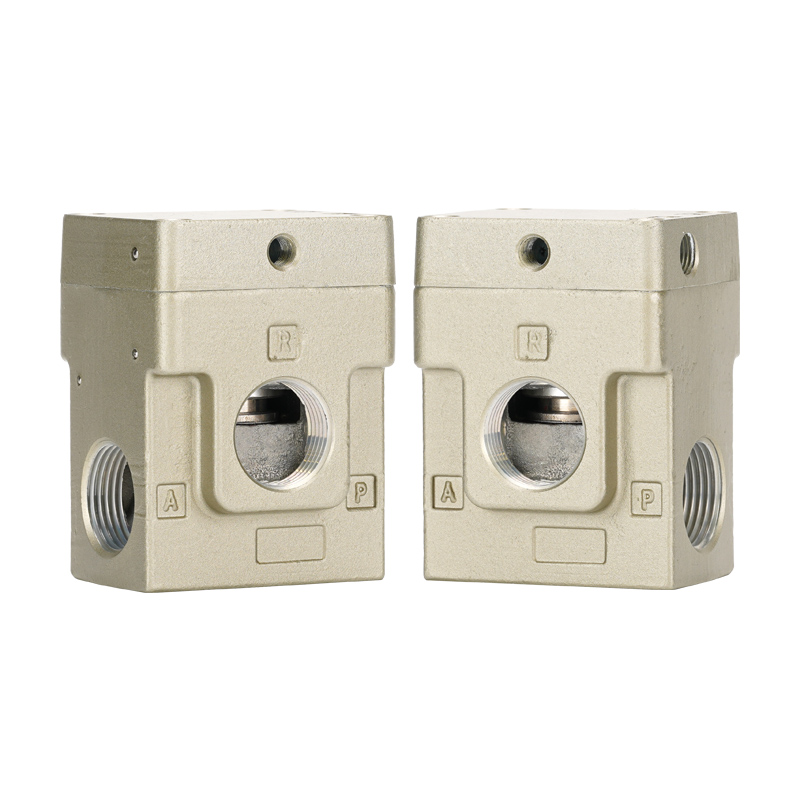

Řada VEX1 High Flow 3-cestný odlehčovací regulátor tlaku

Značka:SOLH od Richge Technology

Umístění produktu

     Řada VEX1 je vysoce průtokový, vysoce přesný 3cestný regulátor tlaku typu s odlehčením vyvinutý v rámci SOLH společností Richge Technology. Specializuje se na stabilní udržování konstantního tlaku, rychlý výfuk a dvou/vícestupňovou regulaci tlaku pro vysoce namáhané pneumatické okruhy. Jedná se o hlavní řešení řízení tlaku pro vysokotlaké vzduchové nádrže, velkoobjemové foukání vzduchu a zařízení pro pohon vysoce výkonných válců s velkým otvorem.

Základní vlastnosti produktu

1. Ultra-vysoká průtoková kapacita (základní konkurenční výhoda)

     -- Přijímá vyváženou strukturu talířové cívky namísto tradiční konstrukce membrány, s velkým zdvihem otevření a ultra nízkým průtokovým odporem.

     - Poskytuje 3~5krát vyšší průtok než běžné regulátory řady AR pro podporu okamžité potřeby dodávky těžkého vzduchu.

     -- Vybaveno nadměrně velkým přepadovým výfukovým otvorem pro rychlé uvolnění tlaku, stabilní protitlak a účinné potlačení kolísání tlaku.

2. Vysoce přesná tlaková stabilizace

     -- Hystereze ≤ 0,03 MPa

     -- Opakovatelnost ≤ 0,01 MPa

     -- Citlivost ≤ 0,01 MPa Minimální kolísání tlaku, dokonale vhodné pro přesné pracovní podmínky konstantního tlaku a konstantního průtoku.

3. Dva volitelné režimy ovládání

     -- Typ vzduchového pilota (VEX1□00): Poháněno externím pneumatickým signálem P1, použitelný pro dálkové ovládání, dílny v nevýbušném provedení a vícebodové tlakové spínací systémy.

     -- Typ externího solenoidového pilota (VEX1□00+G): Integrovaná vestavěná pilotní solenoidová cívka s možnostmi DC24V / AC220V pro realizaci automatického přepínání elektrického tlaku.

4. Široký nastavitelný rozsah tlaku a odolnost proti vysokému tlaku

     -- Maximální vstupní pracovní tlak: 1,0 MPa

     -- Nastavitelný rozsah nastaveného tlaku: Verze vzduchového pilota: 0,05 ~ 0,9 MPa Verze elektromagnetu: 0,05 ~ 0,7 MPa5. Uživatelsky přívětivý provoz a široké teplotní přizpůsobení · Volná montážní orientace bez omezení úhlu

     -- Provedení zcela bez mazání, kompatibilní s bezolejovými okruhy suchého vzduchu

     -- Rozsah provozní teploty: 0 ~ 50 ℃; model air pilot rozšířen na 0 ~ 60 ℃, antikondenzační výkon

Kompletní tabulka technických specifikací

Klasifikace modelů řady

     -- VEX110□: Malé velikosti portů (01 / 02)

     -- VEX120□: Středně malé velikosti portů (02 / 03)

     -- VEX130□: Střední velikosti portů (03/04/06/10)

     -- VEX170□: Velké velikosti portů (10/12)

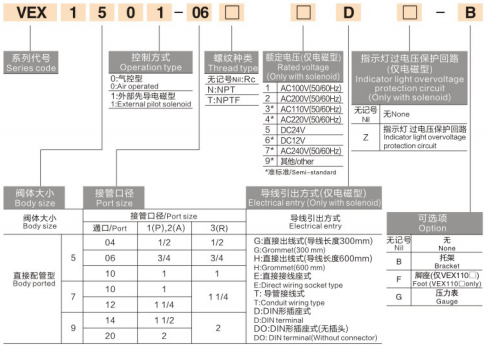

     -- VEX190□: Extra velké velikosti portů (14/20) Příklad kódu modeluVEX1300-03G36-4-01

     -- 130 = střední řada portů

     -- 0 = typ vzduchového pilota (1 = typ solenoidového pilota)

     -- 03 = závit portu 3/8".

     -- G36 = integrovaný pilotní solenoid DC24V (volitelné příslušenství)

Typické aplikační scénáře

     - Rychlá stabilizace tlaku a rychlé uvolnění pro velké vzduchové nádrže

     -- Velkoobjemové foukací zařízení: průmyslové odstraňování prachu, sušení dílů a stanice pro čištění vzduchu

     -- Vysoce výkonné válce a vzduchové motory: stabilní pohon s velkým průtokem pro eliminaci poklesu tlaku v potrubí

     -- Dvoustupňová / vícestupňová regulace tlaku: jednoduchý regulátor pro vícetlaké spínání pomocí pneumatických nebo elektrických signálů

     -- Vyvažovací obvody a řízení napětí: konstantní napětí pro výrobu fólie/drátu, pneumatické vyvažovací zařízení

Shrnutí jedné věty

     Vyvážený talířový 3cestný regulátor výfuku SOLH VEX1 kombinuje ultra vysokou průtokovou kapacitu, vysokou přesnost na úrovni 0,01 MPa, vestavěnou funkci odlehčení výfuku a dva režimy pilotního řízení vzduch/solenoid, sloužící jako optimální volba řízení tlaku pro těžké pneumatické systémy vyžadující konstantní stabilizaci tlaku, rychlé odlehčení a vícestupňové přepínání tlaku.
