5/2 & 5/3 cestný pneumatický regulační ventil řady 4A | Směrový ventil ovládaný čistým vzduchem

Značka: SOLH by Richge Technology

1. Přehled produktu a základní struktura

     Řada SOLH 4A je standardem AirTAC5/2 cestný & 5/3 cestný externí pneumatický směrový regulační ventil, považován začistě pneumatická verze solenoidových ventilů řady 4V. Plně poháněný vzduchovými signály bez jakýchkoli elektrických součástí nebo elektromagnetických cívek poskytuje jiskrově bezpečný výkon pneumatického spínání. Navrženo pro nevýbušné pneumatické obvody bez silového a bezpečnostního blokování, vyznačuje se strukturou cívkového typu, spolehlivým těsněním a vysoce pevným tělem z hliníkové slitiny, čímž dosahuje dokonalé kompatibility a zaměnitelnosti s běžnými ventily řady 4V.

  1.1 Standardní definice 5portového rozhraní

     • P Port: Hlavní vstupní port stlačeného vzduchu

     • A/B pracovní porty: Výstupní porty pro připojení dvojčinných válců pro ovládání vysouvání a zasouvání

     • R/S výfukové porty: Přetlakové výfukové otvory, kompatibilní se standardní instalací tlumiče výfuku

     • Režim jízdy: Externí pneumatické ovládání, vstup vzduchových signálů z oboustranných ovládacích portů

     • Funkce struktury: Přesný design kluzné cívky, odolné tělo z hliníkové slitiny, stabilní těsnící výkon s dlouhou životností

2. 5/2 cestný pneumatický regulační ventil (základní reverzace)

  2.1 Jednoduché pneumatické ovládání (4A110/210/310/410)

     • Pracovní princip: Tlak vzduchu aplikovaný na jeden boční ovládací port pro reverzaci ventilu; automatický reset pružiny po uvolnění tlaku.

     • Základní charakteristiky: Konstrukce s bezpečným resetem s odpojením vzduchu, jednoduchou strukturou a vysokou provozní stabilitou.

     • Typický model: 4A210-08 (port G1/8, jednoduché ovládání vzduchu, 5/2 cesta)

  2.2 Dvojité pneumatické ovládání (4A120/220/320/420)

     • Pracovní princip: Střídavé natlakování oboustranných otvorů pro řízení vzduchu; bez resetovací pružiny, udržuje aktuální polohu ventilu po přerušení přívodu vzduchu pomocífunkce blokování paměti.

     • Základní charakteristiky: Vysoká přesnost polohování, energeticky úsporný provoz (není nutný nepřetržitý přívod vzduchu), stabilní držení polohy odvzdušnění.

     • Typický model: 4A220-08 (port G1/8, dvojité ovládání vzduchu, 5/2 cesta)

3. 5/3 cestný dvojitý pneumatický regulační ventil (přesné mezilehlé ovládání)

  Všechny modely řady 5/3 4A (4A130/230/330/430) využívají dvojité pneumatické ovládání, vybavené třemi profesionálními funkcemi střední polohy, které splňují pokročilé požadavky na pneumatické ovládání.

     • Uzavřené centrum (typ C): Všechny porty jsou ve střední poloze zcela uzavřeny. Realizuje zamykání válce, udržování tlaku a ochranu proti pádu pro vertikální a závěsné stanice.

     • Střed výfuku (typ E): Pracovní porty A/B komunikují s výfukovými otvory ve střední poloze. Systém zcela uvolňuje tlak, což umožňuje volné plovoucí válce, ruční ladění a bezpečnostní ochranu zařízení.

     • Střed tlaku (typ P): Vstup vzduchu P komunikuje s oběma porty A/B ve střední poloze. Převádí dvojčinný válec na jednočinný výstup, vhodný pro synchronní upínání a regulaci silového vyvážení.

4. Standardní pravidla kódování modelů a běžné modely

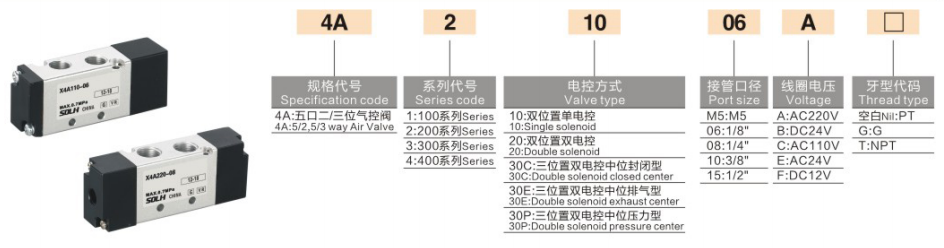

 1. Logika kódování: 4A [Kód velikosti] [Kód ovládání / střední funkce] - [Velikost portu]

  2. Běžné modely hlavního proudu

     • 4A210-08: Jednoduché pneumatické ovládání, 5/2 cest, port G1/4

     • 4A220-08: Dvojité pneumatické ovládání, 5/2 cest, port G1/4

     • 4A230C-08: Dvojité pneumatické ovládání, 5/3 uzavřený střed, port G1/4

     • 4A310-10: Jednoduché pneumatické ovládání, 5/2 cest, G3/8 velký průtokový port

5. Univerzální základní technické parametry (AirTAC Standard)

6. Hlavní výhody produktu

     • Vlastní nevýbušnost a bezpečnost: Čistá pneumatická struktura bez elektrických součástí a jisker. Plně se přizpůsobí prašnému, vlhkému, hořlavému a výbušnému pracovnímu prostředí a zajišťuje bezpečný provoz s nulovým rizikem.

     • Funkce paměti Dual Control: Modely s dvojitým pneumatickým ovládáním udržují polohu ventilu po vypnutí vzduchu, podporují dlouhodobé polohování a udržování tlaku bez nepřetržitého přívodu vzduchu, jsou energeticky úsporné a stabilní.

     • Všestranné třípolohové střední funkce: Vybaveno třemi středními režimy C/E/P pro pokrytí požadavků na zamykání válce, uvolnění tlaku volně plovoucí a synchronní upínací tlak.

     • 100% univerzální zaměnitelnost: Konzistentní instalační rozměry a průtokové parametry s elektromagnetickými ventily řady 4V, umožňující přímou výměnu a upgrade elektrických řídicích systémů na čistě pneumatické systémy.

     • Stabilní a odolný výkon: Přesná struktura cívky s nízkým třecím odporem, nízkým startovacím tlakem, vynikající vzduchotěsností a dlouhou životností s provozem bez mazání.

7. Typické aplikační scénáře

     • Dvoučinné válce pneumatického zpětného ovládání a bezpečnostní blokovací systémy zařízení

     • Nevýbušná zóna, neenergetická zařízení, těžební, chemický a nátěrový průmysl, pneumatické řídicí obvody

     • Bezpečnostní pneumatické obvody vyžadující reset odpojení vzduchu nebo dlouhodobé držení polohy

     • Čistě pneumatické logické systémy složené z ručních ventilů, mechanických regulačních ventilů a pneumatických pojezdových ventilů

Shrnutí jedné věty

  Řada SOLH 4A je univerzální 5/2 & 5/3 cestný čistě pneumatický směrový regulační ventil s jednoduchým/dvojitým ovládáním vzduchu a třemi středními funkcemi C/E/P. Díky jiskrové bezpečnosti a zaměnitelným rozměrům řady 4V je preferovanou základní komponentou pro nevýbušné, neelektrické a vysoce bezpečné pneumatické řídicí obvody.
