Mini válec z nerezové oceli řady MA (ekonomický obecný typ)

Značka: SOLH by Richge Technology

Přehled produktu

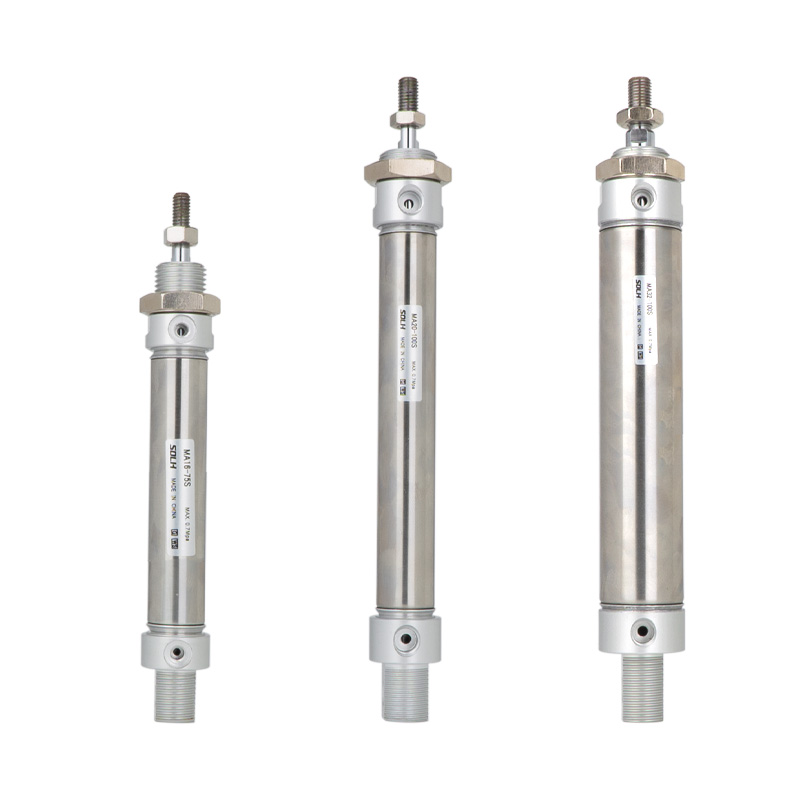

     Ekonomický mini válec z nerezové oceli řady SOLH MA, velikost otvoru φ16/20/25/32/40/50/63 mm. Zaměnitelné s řadou SMC CM2/CM3. Vysoká cena, vyzrálá konstrukce, univerzální montážní rozměry a odolnost proti korozi. Široce se používá v lehkém průmyslu, elektronice, balení, potravinářství a malých automatizačních zařízeních pro lehké a střední zatížení, s ohledem na rozpočet, čisté nebo vlhké pracovní podmínky.

Základní struktura a konstrukční prvky

   1. Standard: Enterprise interní standard, vysoce zaměnitelný s SMC CM2/CM3.

   2. Materiál: válec a pístnice z nerezové oceli 304, koncové uzávěry z hliníkové slitiny, odolné proti korozi pro vlhké, slabé kyseliny, slabé zásady a čisté prostředí.

   3. Struktura: Rolně zvlněný koncový uzávěr a připojení sudu, stabilní struktura a konkurenceschopné náklady, rovný válcový tvar pro snadnou údržbu.

   4. Varianty provozu

     -- MA Double Acting: Přívod vzduchu na obou koncích, nejběžnější standardní model

     -- Jednočinné vysunutí pružiny MSA: Vysune se automaticky při přerušení přívodu vzduchu

     -- MTA Single Acting Spring Return: Při přerušení přívodu vzduchu se automaticky zatáhne

     -- MAD Double Rod: Tyč prodloužená na obě strany, synchronní pohyb, zdvojený efektivní zdvih

     -- MAJ Nastavitelný zdvih: Dvojčinný s jemným nastavením zdvihu pro přesné polohování

   5. Polštář: Standardní pryžová protikolizní podložka; MAC volitelný nastavitelný vzduchový polštář pro snížení nárazu a hluku při vysokorychlostním pohybu.

   6. Těsnění: Speciální obousměrné těsnění s drážkou pro skladování oleje, nízký spouštěcí tlak, provoz bez oleje, životnost ≥5 milionů cyklů.

   7. Detekce polohy: Všechny modely mají vestavěný magnetický kroužek (sufix S), kompatibilní s magnetickými spínači AirTAC CS1-G nebo SMC M9B pro zpětnou vazbu polohy pístu.

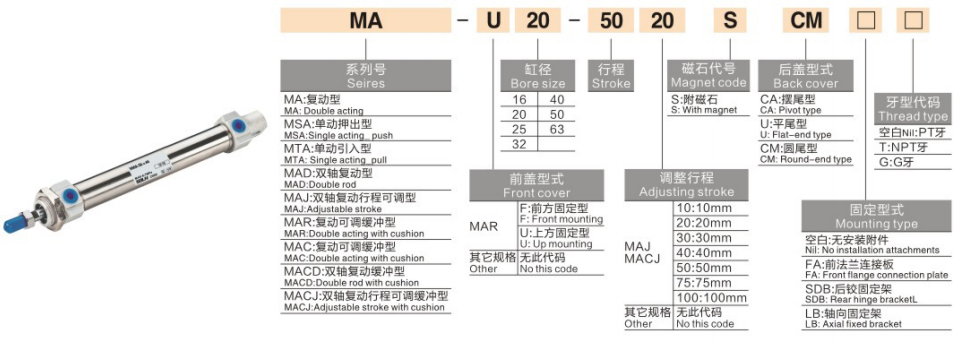

Kompletní pravidlo kódování modelu

   1. Příklad modelu：MA25-100S-CM-FA

Referenční příklady standardních objednávek

     -- MA32-75S-CM：Bore32, stroke75, dvojčinný, válcový ocas, vestavěný magnet

     -- MTA20-50S-U：Vrtání 20, zdvih 50, jednočinný návrat pružiny, plochý ocas

     -- MAJ40-100S-CA: Vrt 40, zdvih 100, nastavitelný zdvih, vidlicový ocas

Univerzální technické specifikace

Teoretická tahová a tažná síla @0,5MPa (jedna tyč, jednotka:N)

   1. Dvojí řízení MA

   2. Jednočinný MTA (jarní návrat @ 0,5 MPa)

Montážní formy a odvozené modely

   1. Zadní ocas a možnosti montáže

     -- CM Cylindrický ocas: Standardní rovná montáž (nejoblíbenější)

     -- CA Clevis ocas: Zadní sklopný pro otočný mechanismus

     -- U Flat tail: Rovinná instalace pro omezený axiální prostor

     -- FA/FB Příruba: Přední/zadní upevnění přírubové desky

     -- LB Nožní držák: Instalace bočního axiálního držáku

     -- SDB Dvojitá vidlice: Kloubové spojení pro výkyvný pohyb

   2. Hlavní odvozené verze

     -- MA: Standardní dvojčinný s vestavěným magnetem

     -- MSA/MTA: Jednočinné vysouvání / návrat pružiny

     -- MAD: Dvojtyč dvojčinný

     -- MAJ: Nastavitelný zdvih dvojčinný

     -- MAC: Dvojčinný s nastavitelným vzduchovým polštářem

Průvodce rychlým výběrem ve 3 krocích

   1. Výběr vrtání: Vypočítejte požadovaný tah a horizontální zatížení, rezerva ≥50% bezpečnostní rezervy; zvolte MA přednostně pro projekty s nízkou a střední zátěží a nákladově citlivé projekty.

   2. Potvrzení zdvihu: Přidejte extra 10~20mm cestovní okraj; Maximální zdvih: dvojčinný ≤ 500 mm, jednočinný ≤ 100 mm.

   3.Přizpůsobení konfigurace

     -- Provoz: Dvojčinný → MA; jednočinná vratná pružina → MTA; přesné ladění zdvihu → MAJ

     -- Cushion: Zvolte MAC nastavitelný vzduchový polštář při rychlosti běhu＞500 mm/s

     -- Zpětná vazba polohy: Všechny modely vybavené vestavěným magnetem odpovídají magnetickým spínačům CS1-G / M9B

Shrnutí jedné věty

     Ekonomický mini válec z nerezové oceli SOLH MA je zaměnitelný s řadou SMC CM2/CM3, poskytuje velké množství variant a více možností montáže, nákladově efektivní lineární pohon pro automatizaci lehkého a středního zatížení, balicí, potravinářské a elektronické výrobní linky.
