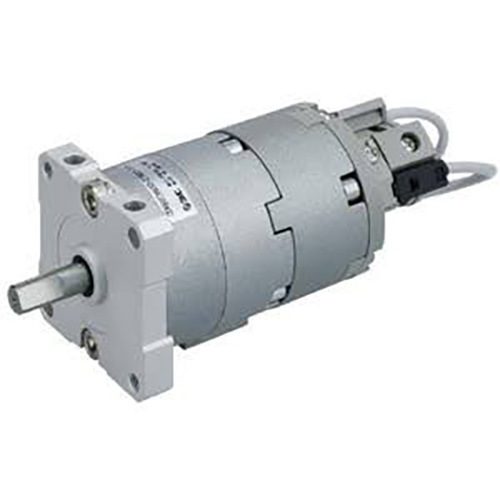

Rotační aktuátor s lamelovým typem s volnou montáží řady CRBU2

Značka: SOLH by Richge Technology

Umístění produktu a základní strukturální vlastnosti

     Řada SOLH CRBU2 je rotační výkyvný válec minilopatkového typu navržený pro přesné rotační stanice s omezeným prostorem, s volnou montáží ve více směrech, ultratenkým lehkým tělem, nulovou vůlí a širokým úhlem výkyvu. Dostupné velikosti vrtání: 10/15/20/30/40, s možností jedné/dvojité lopatky pro splnění různých požadavků na rotační překlápění s lehkým zatížením.

 1. Hlavní přednosti designu

     -- Přímý pohon lamel (S jednoduchá lopatka / D dvojitá lopatka): Bez převodovky, nulová vůle, plynulé otáčení a ultra přesné polohování

     -- Plně volný montážní válcový obrys: Montáž nahoře/dole/vlevo/vpravo/axiálně bez dalších montážních držáků; O 12 % lehčí než CRB2 pro husté kompaktní uspořádání zařízení

     -- Plný rozsah úhlu natočení: Jedna lopatka 90°/180°/270°; Dvojitá lopatka 90°/100°, maximální výkyv jedné lopatky až 270°

     -- Uspořádání dvou hadic: Standardní boční port (bez přípony) / axiální port (přípona E), aby odpovídaly různým uspořádáním vedení potrubí

     -- Rozšiřitelné funkční moduly: Volitelná jednotka pro nastavení úhlu W a vestavěný magnetický kroužek pro instalaci magnetického spínače; žádné radiální vyčnívající části pro úsporu místa ve skříni

     -- Prémiový těsnící systém s nízkým únikem: Speciální kompozitní těsnění s vestavěným polohovacím dorazem, ultra nízký vnitřní únik, bezolejový provoz vhodný pro čisté výrobní prostředí

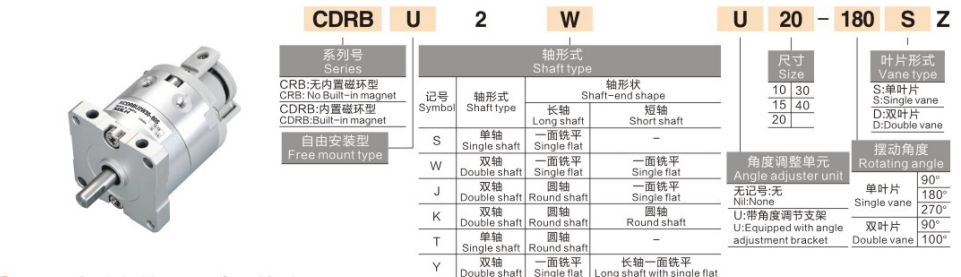

Kompletní pravidlo pojmenování modelů

  1. Příklad modelu: CRBU2WU20-180SE-M9BW

 2. Referenční příklady standardních objednávek

     -- Standardní jednolopatkový boční port: CRBU2-20-180S

     -- S nastavením úhlu + dvojitá lopatka: CRBU2W30-90D

     -- Axiální port + magnetický spínač: CRBU2-15-270SE-M9B

Standardní univerzální technické specifikace (zkušební tlak: 0,5 MPa)

  1. Obecné parametry výkonu

     -- Rozsah provozního tlaku: Velikost 10/15: 0,2~0,7MPa; Velikost 20/30/40: 0,15~1,0MPa

     -- Okolní provozní teplota: 5 ~ 60 ℃ (žádná námraza uvnitř vzduchového potrubí)

     -- Přesnost úhlového opakovaného polohování: ±0,01°, stabilní rotace s nulovou vůlí

     -- Vestavěná vyrovnávací paměť: Žádná; externí tlumič nárazů konfigurovatelný samostatně

     -- Přípustná kinetická energie nárazu: 0,00015 ~ 0,04 J (zvyšuje se úměrně s velikostí otvoru)

     -- Požadavek na mazání: Továrně předem namazané bezolejové provedení

  2. Tabulka teoretického výstupního krouticího momentu (jednotka: N·m @ 0,5 MPa)

  3. Referenční hmotnost a celkový rozměr (180° specifikace)

Hlavní konkurenční výhody

  1. Vícesměrná bezplatná montáž šetří místo

     -- Válcové hladké tělo lze upevnit šrouby na jakýkoli povrch bez držáků; O 12 % lehčí tělo, optimální volba pro vysoce kompaktní integrované rámy vybavení

  2. Ultra přesné úhlové polohování s nulovou vůlí

     -- Přímý pohon lopatek eliminuje vůli v záběru ozubených kol, mimořádně plynulé otáčení s přesností opakování ±0,01° pro přísně přesné úhlové kontrolní stanice

  3. Široký nastavitelný rozsah výkyvu s volitelnou dorazovou jednotkou

     -- Maximální výkyv jedné lopatky 270°; Modul pro nastavení úhlu W umožňuje plynule nastavitelný zdvih 0~240°, pohodlné jemné doladění úhlu na více stanicích

  4. Dvojitá lopatka poskytuje dvojnásobný krouticí moment pod stejným obrysem

     -- Stejný vnější rozměr, dvoulopatkový model D poskytuje dvojnásobný točivý moment než S jednoduchou lopatkou, aby zvládl vyšší rotační zatížení

  5. Bezolejová těsnící struktura s dlouhou životností

     -- Kompozitní těsnění s nízkým třením, životnost přes 5 milionů spínacích cyklů, kompatibilní s běžnými dílenskými a bezprašnými čistými výrobními linkami

Způsoby montáže a typické průmyslové aplikace

  1. Dvě hlavní montážní formy

     - Přímá montáž na tělo: Šrouby zapadnou na jakýkoli válcový povrch, možná axiální/radiální instalace, rychlá demontáž a výměna

     -- Kombinovaná montáž pomocné ploché desky: Upevněte vodorovně nebo svisle pomocí montážní desky, ideální pro koncový efektor robota, skrytou instalaci na straně zařízení a nahoře

  2. Typické aplikační scénáře

     -- 3C Electronics Automation: Miniaturní překlápění, otočné polohování kamery, přepínání úhlu přípravku, otočné indexování kontrolní stanice

     -- Přesné montážní linky: Šroubový utahovací rotační mechanismus, nastavení úhlu zalisování koncovek, lehký obrobek otočný o 180°

     -- Balicí stroje: Rotace přepážky materiálu, jemné doladění úhlu připevnění štítků, rotační podávání s krátkým zdvihem

     -- Všeobecné automatizační vybavení: Otočný spínač dveří zařízení, přepínání výrobních stanic, vysokofrekvenční vratné otáčení s lehkým zatížením

Porovnání výběru: Rotační aktuátor CRBU2 s volnou montáží VS CRB2 se standardní montáží

Průvodce rychlým výběrem ve 3 krocích

  1. Výběr velikosti vrtání na základě momentového zatížení

     - Vypočítejte skutečný pracovní točivý moment, vyberte model s 50% bezpečnostní rezervou točivého momentu:

     -- 10 ≤ 0,13 N·m / 15 ≤ 0,33 N · m / 20 ≤ 0,82 N · m / 30 ≤ 2,06 N · m / 40 ≤ 3,92 N · m

  2. Výběr typu lopatky

     -- Lehké zatížení s nízkým kroutícím momentem → S jedna lopatka; Vysoké rotační zatížení → D dvojitá lopatka (dvojitý točivý moment)

  3. Přizpůsobení konfigurace

     -- Vyžaduje jemné doladění úhlu: Přidejte příponu W jednotku pro nastavení úhlu (0~240° plynule nastavitelné)

     -- Zpětná vazba signálu polohy PLC: Vybavte magnetický spínač M9B/M9BW pro detekci dvousměrného omezení otáčení

     -- Požadavek na vedení potrubí: Prázdné pro standardní boční port, přípona E pro axiální centrální vzduchový port

Shrnutí jedné věty

     Lopatkový rotační válec SOLH CRBU2 s volnou montáží se vyznačuje libovolnou instalací bez držáku, přesností ±0,01° s nulovou vůlí, možností dvojitého utahovacího momentu s jednou/dvojitou lamelou a uspořádáním bočního/axiálního vzduchového portu, s volitelným W nastavením úhlu a magnetickým spínačem M9BW, lehké kompaktní řešení pro 3C, přesnou montáž a balení rotačních překlápěcích stanic s lehkým zatížením.
