10 kV 12 kV středního napětí typu kachna VCB s izolační trubicí s vodivými částmi

10 kV 12 kV středního napětí typu kachna VCB s izolační trubicí s vodivými částmi

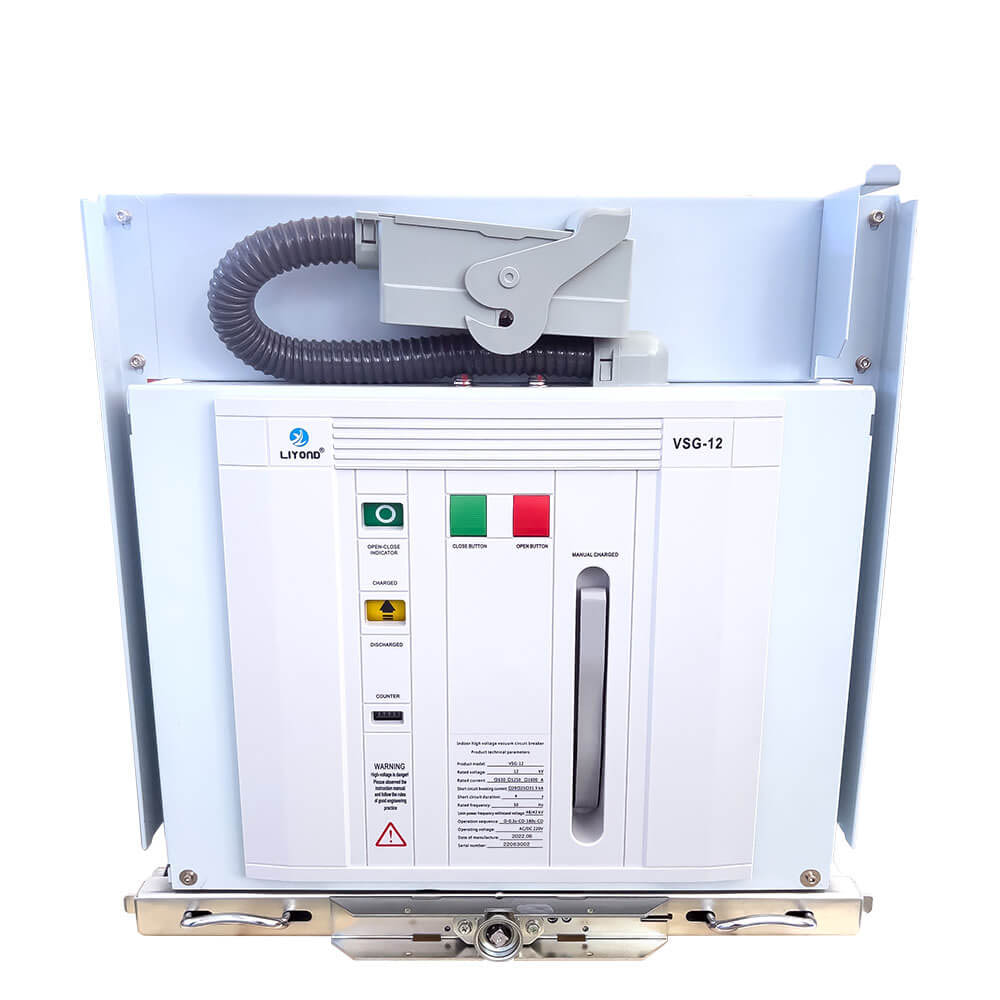

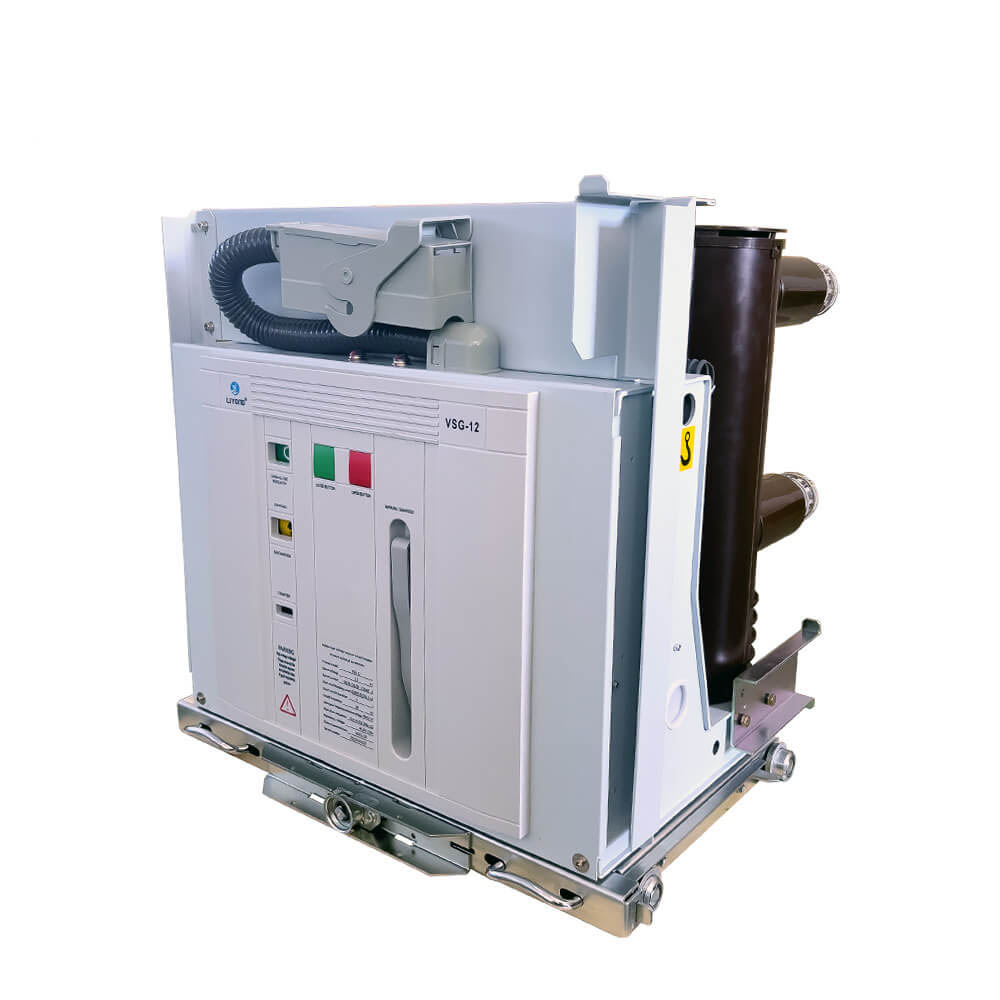

     Indoor vysokopěťový vakuový jistič s vnitřním napětím VSG je vhodný pro přepínání různých zatížení různých povahy a častých operací v energetických systémech s třífázovým AC 50Hz a jmenovité napětí 7,2 kV-40,5 kV. A ochrana a kontrola elektrických zařízení v rozvodech. Může být vybaven KYN28A a dalšími středně namontovanými rozváděči typu a může být také vybaven XGN pevným rozváděčem.

     VSSG typ vnitřní vysokopěťové vakuové jistič v souladu s národním standardem GB1984 „AC vysoce napětí jistič“, JB/T3855 „3,6 ~ 40,5 kV vnitřní střídavé vakuové vakuové obvodové obvody“ a IEC60056 „Vysoko napětí“. Seznamte se s „10-35 kV vnitřních vysokopěťových vakuových obvodů, které objednávají technické podmínky“. Má výhody malé velikosti, lehké hmotnosti, vhodné pro časté provoz a přerušení bez údržby a je více populárněji v distribuční síti 3 kV-40,5 kV.

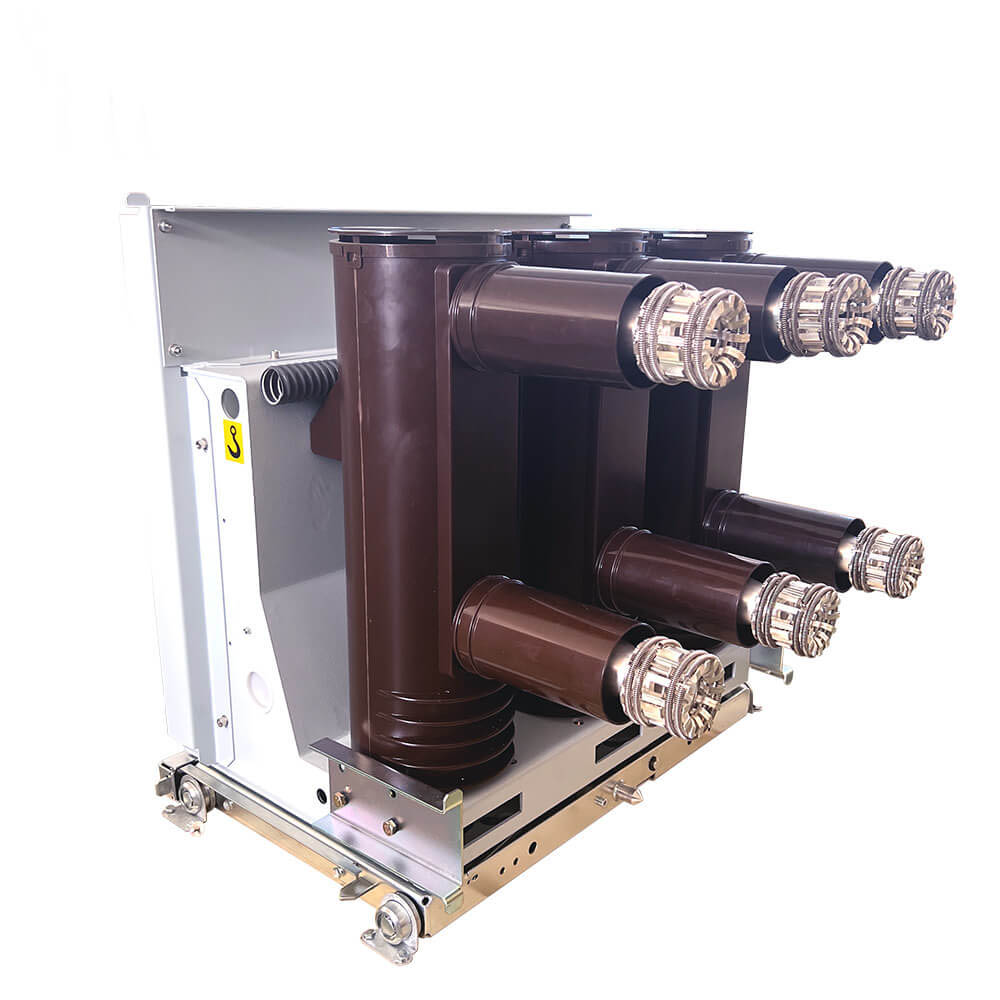

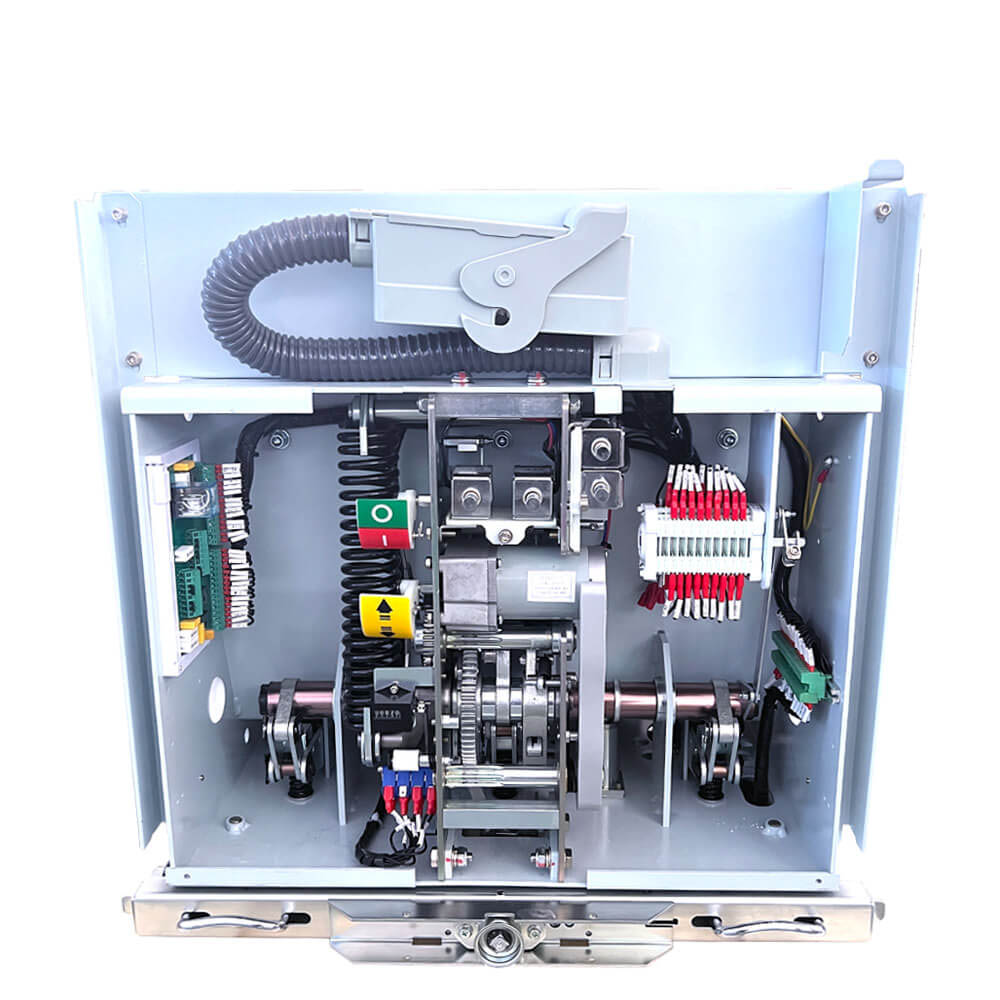

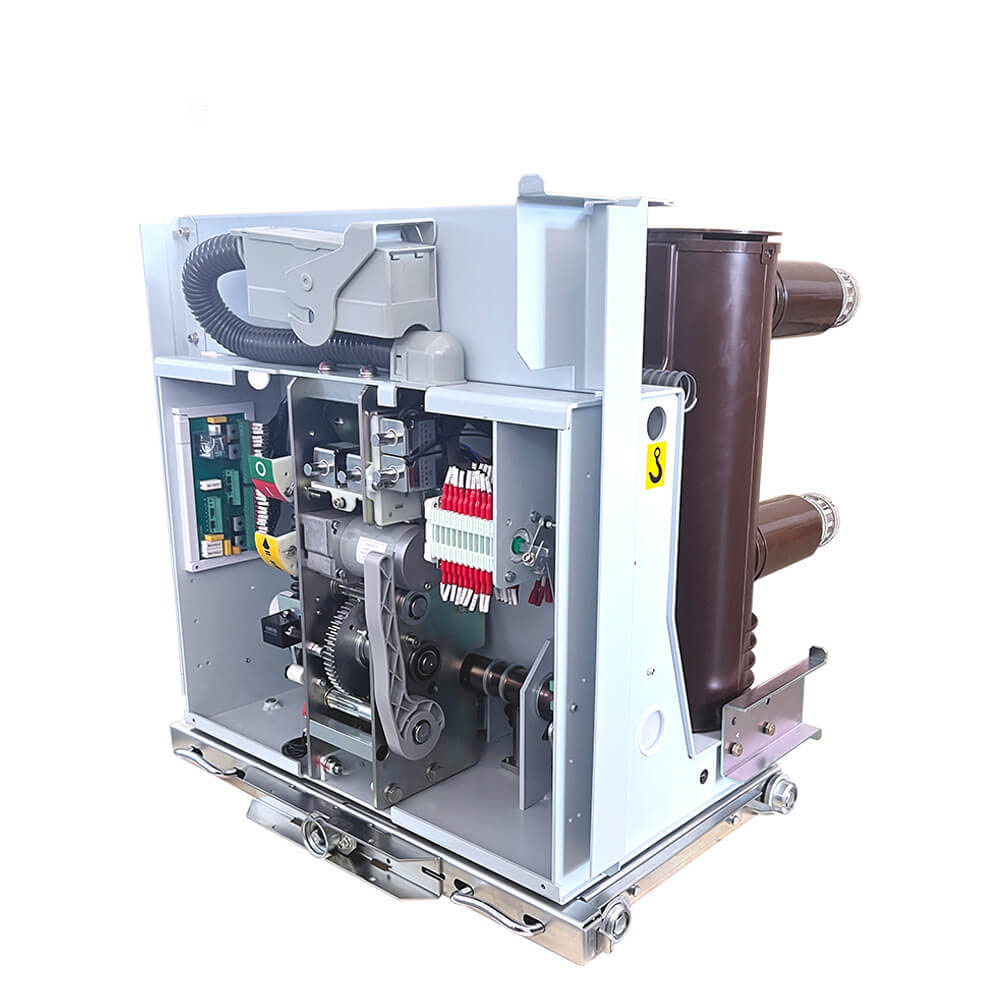

    Mechanismus VSG používá CAM (v jádrovém modulu mechanismu) k přímému řízení vřetena (v modulu vřetena rámečku) ke snížení přenosového spojení a zlepšení účinnosti přenosu (žádné připojení k závěsu). Snižte energetický vstup produktu a zvyšte životnost produktu. Nainstalujte modul hlavního obvodu, tj. Dokončete základní konfiguraci jističe vakuového obvodu. Poté nainstalujte modul Cassis Car, kontaktní rameno, kontakt a izolační pouzdro, abyste dokončili konfiguraci ručně kníženého jističe.

Technické funkce

1. První generace kabelu vestavěného typu v Číně s nezávislými intelektuálními právy. Je vybaven vyzrálou technologií a vysokou cenou/výkonnostním poměrem.

2. Klíčové části přijímají pokovování nikl-fosforu s perfektním odporem opotřebení a odolností proti korozi.

3. Klíčové části jsme vytvořili sami, abychom zajistili, že produkty splňují požadavek na návrh na návrh

4. Hlavní obvod válcové kompozitní izolace má malý objem, bez údržby a málo služeb.

Klíčové technické parametry:

· Hodnocená úroveň izolace: 75 kV

· Hodnocení Lightning Impulse odolat napětí: 42 kV

· Hodnocený proud: 630a, 1250a, 1600a, 2000a, 2500a, 3150a, 5000a

· Hodnocený zkratový zlomový proud: 25ka, 31,5ka, 40K

· Hodnocené zkratové přípravy proudu (vrchol): 63ka, 80ka, 100ka

· Hodnocené doba trvání zkratu: 4 sekundy

· Jmenovitá provozní sekvence: O-0,3S-Co-180S-Co nebo O-180S-Co-180S-Co (40KA)

· Hodnocená jednorázová/back-to-back kondenzátor Bank Breaking Current: 630A/400A

· Počet operací při jmenovitém zkratovém rozbitém proudu: 30krát

· Doba uzavření: 30-70 ms

· Opočítaná doba: 20-50ms

· Mechanický život: 30 000 operací

· Skladování a provozní napětí s jmenovitým energií: AC220/110V, DC220/100V

· Kontaktní mezera: 11 ± 1 mm

· Overtravel of Contact: 3,5 ± 0,5 mm

· Průměrná rychlost uzavření: 0,5-0,8 m/s

· Průměrná rychlost otevření: 0,9-1,2 m/s

· Při uzavření kontaktujte čas odrazu: ≤2ms

· Synchronizační doba pro třífázové otevření a uzavření: ≤2ms

· Odolnost proti hlavnímu obvodu: ≤ 50 μΩ (630a), ≤ 45μΩ (1250a), ≤ 35 Ω (1600-2000a), ≤ 25 μΩ (2500a a výše)

Funkce produktu:

· Široká použitelnost: Modulární operační mechanismy VCB VSG-12 Vnitřní vysokopěťový vakuový jistič je vhodný pro různé prostředí a je zvláště vhodné pro aplikace vyžadující časté operace a vysokou spolehlivost v energetických systémech.

· Modulární design: Provozní mechanismus používá modulární design a poskytuje pohodlí rychlých náhrad a montáže.

· Bezpečnost a spolehlivost: Může se pochlubit vynikajícím elektrickým výkonem, spolehlivě chránící a kontrolní výkonový zařízení.

· Dlouhý mechanický život: S vysokým mechanickým životem vydrží delší období použití.

Pokročilý design: Funkce, jako je kontaktní mezera a kontaktní nadměrná travel, zajišťují vysoký výkon a spolehlivost.

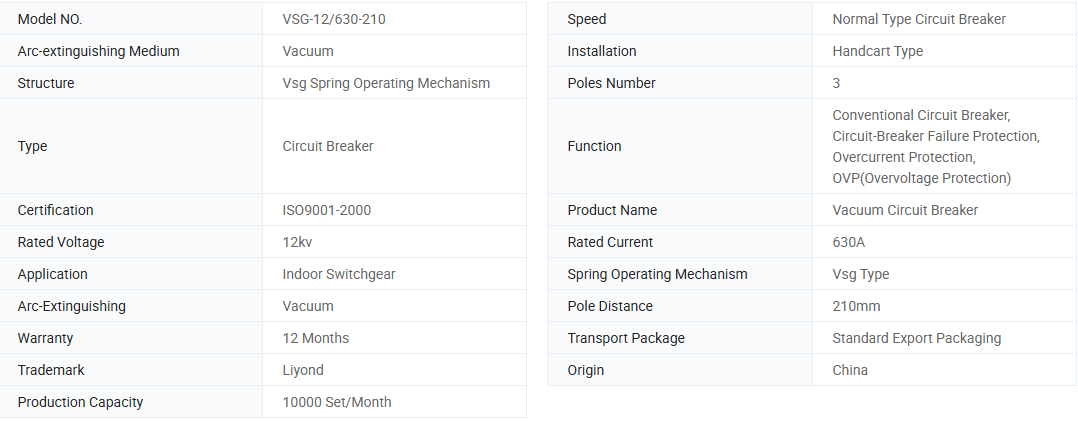

Základní informace.

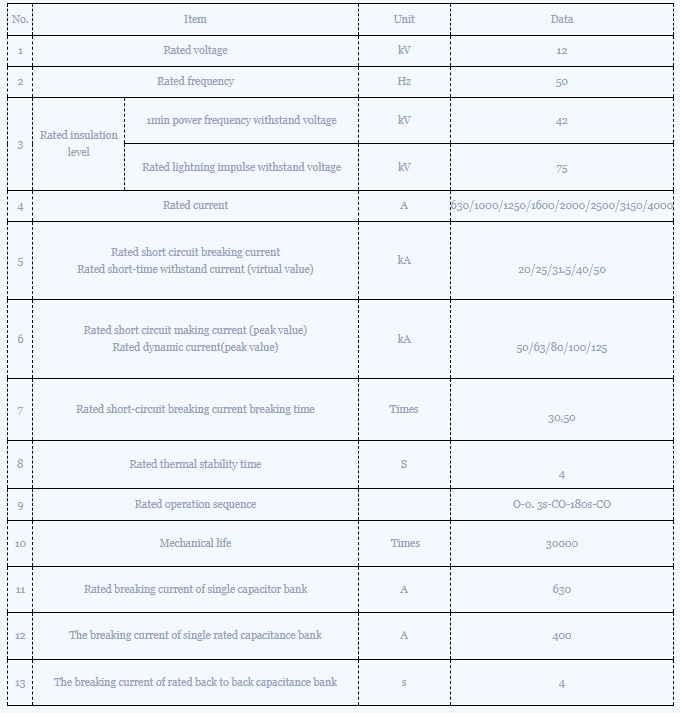

Technický parametr

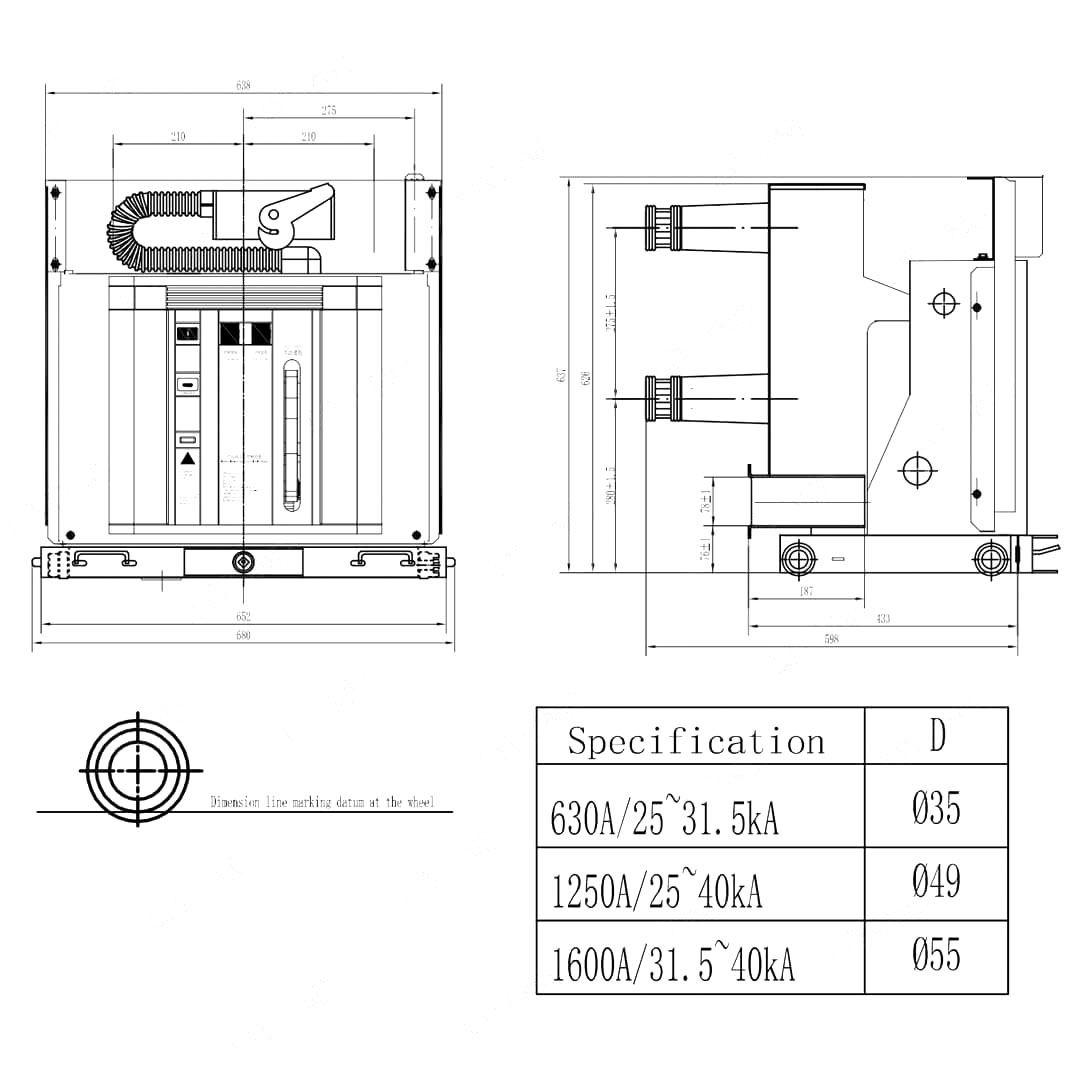

Rozměrový výkres:

Provozní prostředí:

· Okolní teplota: nepřesahující +40 ° C, ne méně než -15 ° C (skladování při -30 ° C není povoleno).

· Nadmořská výška: nepřesahující 1000 m.

· Relativní vlhkost: denní průměr nepřesahující 95%, měsíční průměr nepřesahující 90%. Denní průměrný tlak nasycení par nepřesahující 22 × 10-3MPA, měsíční průměr nepřesahující 18 × 10-3MPA.

· Seismická intenzita: nepřesahující úroveň 8.

· Aplikační místa: Vhodné pro použití na místech bez požáru, výbuchu, závažnému znečištění, chemické korozi a závažným vibracím.

Objednávání instrukce

1. VCB plný typ, hlavní technické specifikace, fázová vzdálenost a množství

2. Typ a specifikace napětí servisního

3. Název a množství náhradních dílů
