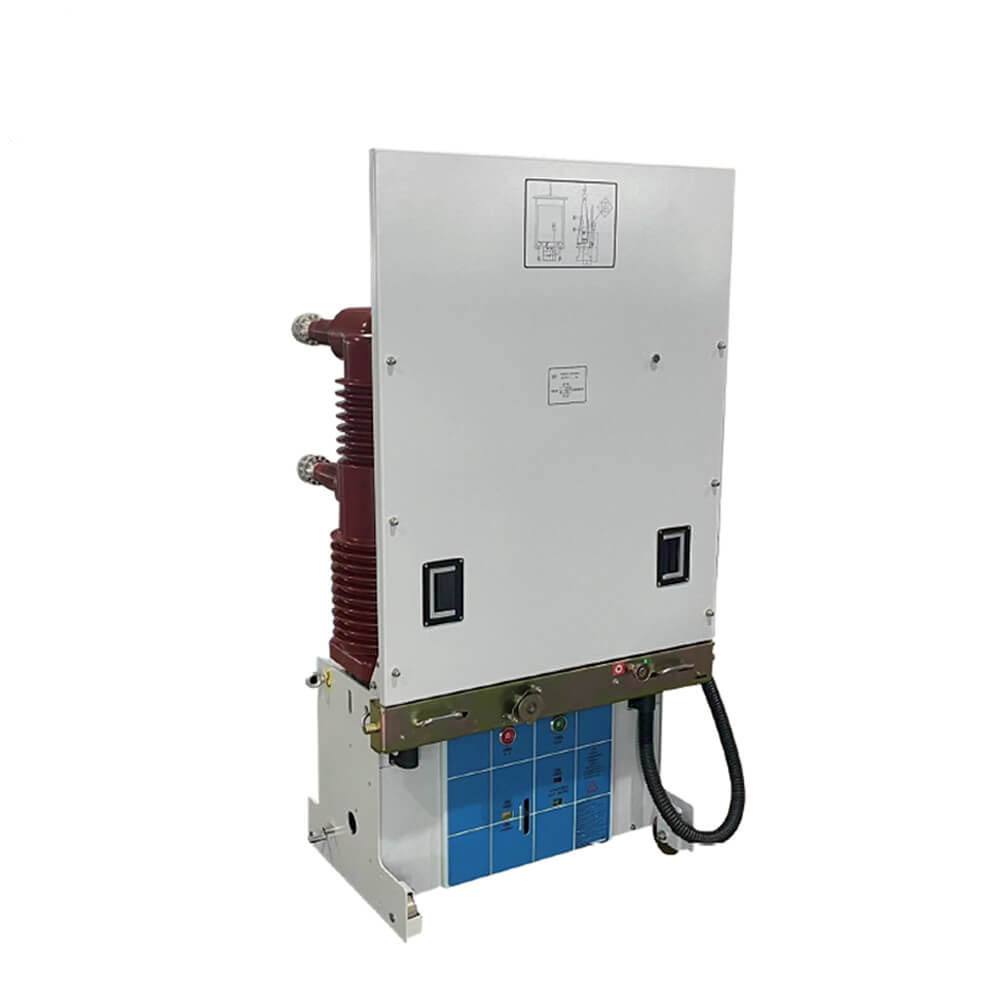

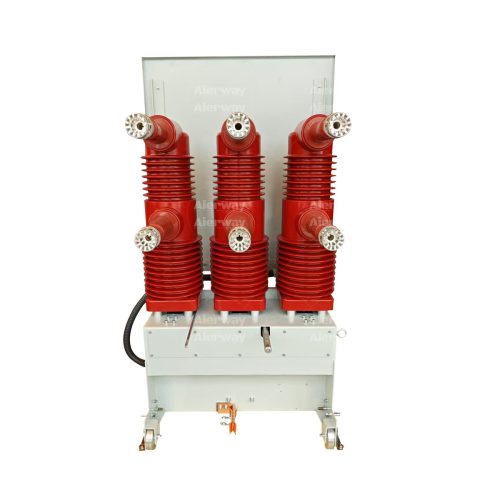

Vakuový obvod namontovaný 35 kV s mechanismem ovládaným pružinou VBI

Vakuový obvod namontovaný 35 kV s mechanismem ovládaným pružinou VBI

     VSG-40.5 Série Vakuové jističe je nový typ třífázového 50Hz podle jedinečného konceptu designu a v kombinaci s poptávkou a vývojem trhu, jmenovité napětí v rámci vnitřního rozváděče 40,5 kV, může být poskytováno průmyslovým a těžebním podnikům, elektrárny a rozvodně jako kontrolu a ochranu elektrického vybavení a je vhodné pro časté operace.

VBI vnitřní vysokopěťový vakuový obvod je vnitřní zařízení s třífázovým AC 50Hz a jmenovité napětí 40,5 kV. Může být použit pro kontrolu a ochranu elektrických zařízení v průmyslových a těžebních podnicích, elektrárnách a rozvozech, zejména pro místa s častými operacemi. Instalační forma jističe obvodu ve skříňce přepínače může být buď pevný typ nebo typ odběracího typu nainstalovaného na vozíku.VBI Vnitřní vysokopěťový vakuový obvod má spolehlivý výkon a snadno se instaluje. Je to nejlepší volba pro kontrolu a ochranu systémů přenosu a distribuce s vysokým napětím.

 Přehled produktu

    Vysavač s obvodovým jističem namontovaným na podlaze VBI-40,5 je vysoce výkonný, středně napěťové přepínací zařízení navržené pro spolehlivou ochranu a řízení elektrických systémů hodnocených na 40,5 kV. S využitím pokročilé technologie přerušovače vakua zajišťuje efektivní zhášení oblouku, minimální údržbu a dlouhou operační životnost. Tento jistič, ideální pro sítě distribuce energie, průmyslové rostliny a rozvodny, kombinuje robustní konstrukci s uživatelsky přívětivou provoz.

Klíčové funkce

Hodnocení napětí:40,5 kV (odolané 95 kV Lightning Impulse).

Aktuální hodnocení:Až 2500a kontinuální, 31,5ka zkratová lámací kapacita.

Vakuové přerušení:Hermeticky utěsněné, bez údržby a šetrné k životnímu prostředí (bez plynu SF₆).

Mechanismus:Mechanismus 储能 s motorem nebo motorem pro rychlé uzavření/otevření (<50ms).

Bezpečnost:Integrovaný návrh proti skluzu, mechanické/elektrické blokování a uzemňovací spínače.

Dodržování standardů:Splňuje IEC 62271, GB/T 1984 a ANSI C37.04.

Instalační pokyny

3.1 Kontroly předinstalace

Ověřte neporušené obaly a žádné fyzické poškození.

Potvrdit hodnocené parametry odpovídající požadavky systému.

Zajistěte úroveň, bez vibrací betonu.

3.2 kroky montáže

Zajistěte jistič na podlahu pomocí kotevních šroubů (doporučeno M16).

Připojte primární přípojnice s nastavením točivého momentu na specifikace výrobce (např. 50nm).

Drátěné sekundární ovládací kabely na terminály (označené „Open/Close Coil“, „Pomocné kontakty“).

Zlomte jistič bezpečně (pozemní odpor ≤4Ω)

Průvodce operací

4.1 Manuální provoz

Uzavření: Otočte manuální rukojeť ve směru hodinových ručiček, dokud „kliknutí“ nepotvrdí zapojení.

Otevření: Stiskněte červené tlačítko „Trip“ nebo vytáhněte mechanickou páku výletu.

4.2 Elektrické provoz

Pro dálkové ovládání použijte 220VDC/110VAC na uzavírací cívku (momentální puls).

Použijte přepínač místního/vzdáleného voliče pro režim.

4.3 Ukazatele a alarmy

Green LED: Breaker zavřený.

Červená LED: Otevřený/zakopnutí jističe.

Alarmové kontakty: Spouštět pro ztrátu tlaku SF₆ (pokud je vybaven) nebo jaro

Údržba a odstraňování problémů

5.1 Rutinní kontroly

Zkontrolujte kontakty každých 5 000 operací (prostřednictvím výřezu).

Ročně namažte pohyblivé části s vysokoteplotním tukem.

Testovací izolační odpor (> 1000 mΩ @5kV).

5.2 Běžné problémy

Nezavřeno: Zkontrolujte kontrolní napájení, jarní nabíjení nebo blokovací podmínky.

Nadměrné zahřívání: Utáhněte připojení; Změřte kontaktní odpor (<50 Ω).

Bezpečnostní varování

Před servisem de-ověřte jistič.

Údržbu by měl provádět pouze vyškolený personál.

Nikdy nepracujte s viditelným poškozením nebo abnormálním zvukem.

Environmentální a likvidace

Zlikvidujte vakuové přerušovače jako elektronický odpad (ne-hazardní).

Recyklujte kovy a plasty na místní předpisy.

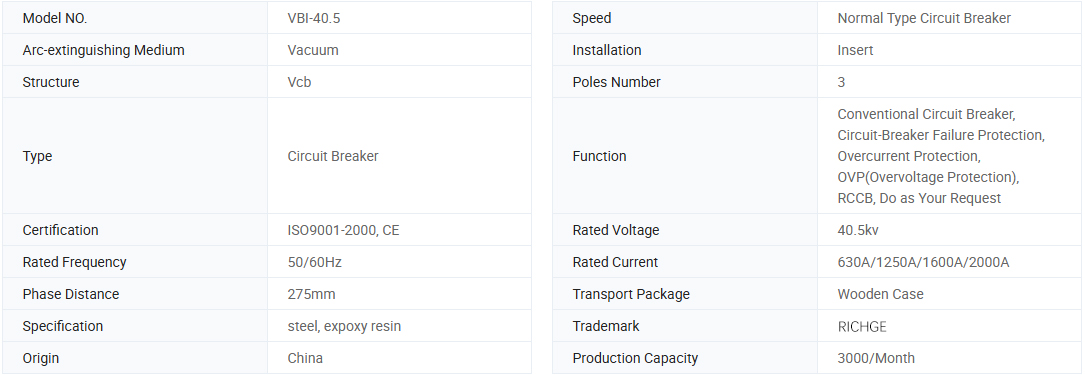

Základní informace.

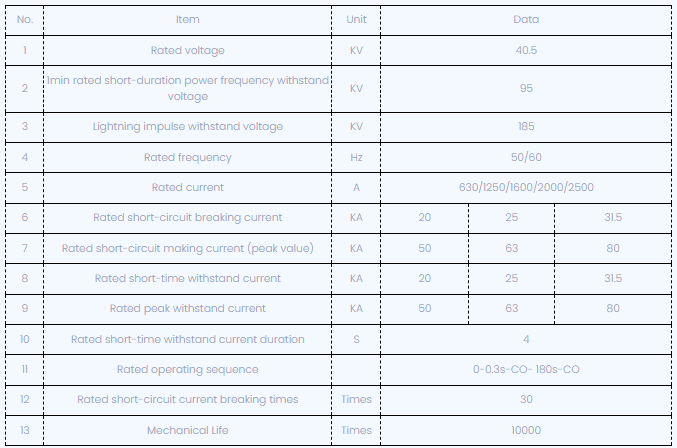

Technické parametry

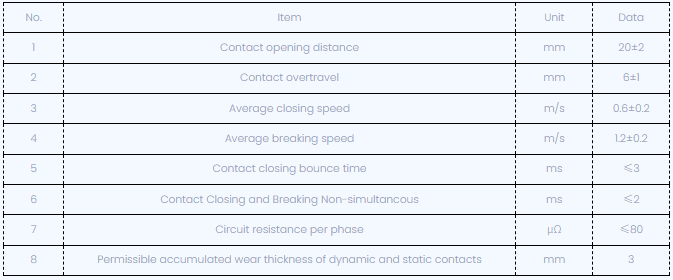

Po nastavení jističe obvodu jsou mechanické charakteristické parametry uvedeny níže:

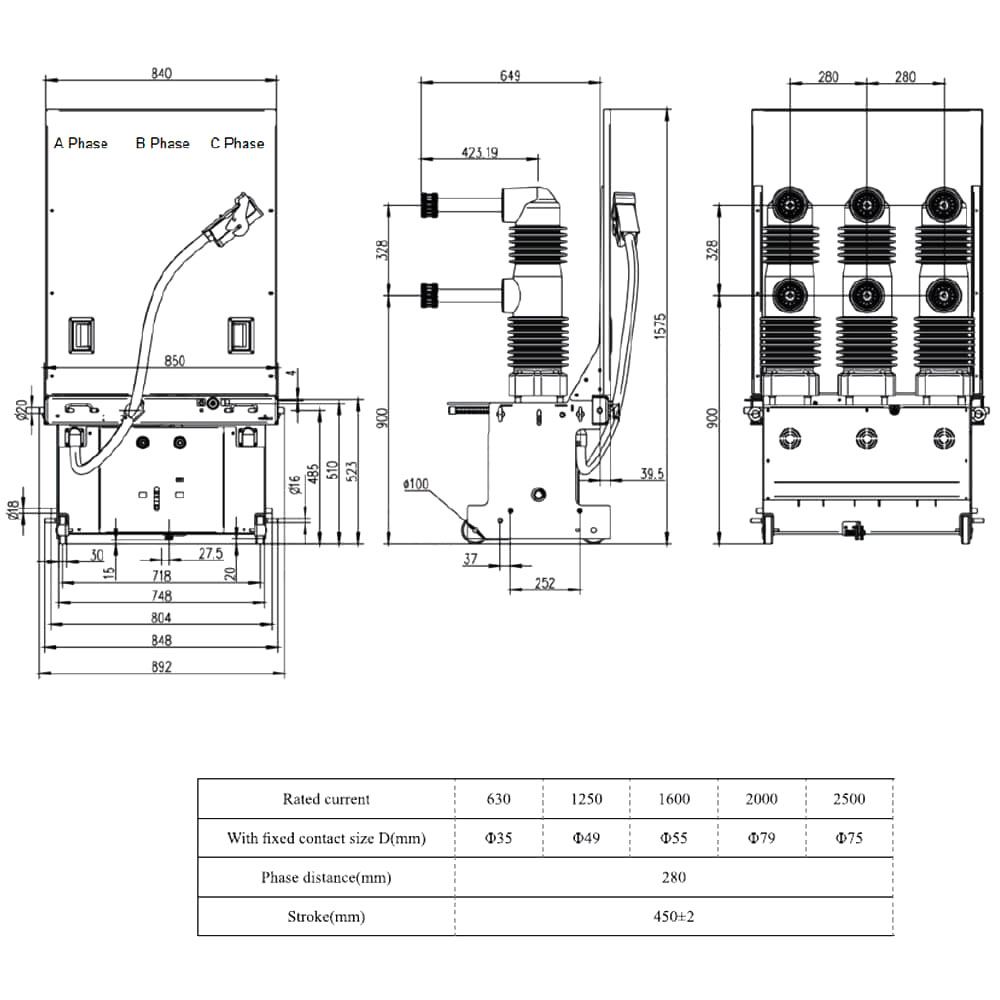

Technické výkresy

Použití okolních podmínek

1. Okolní teplota: -10C ~ +40C (umožňuje skladování a přepravu při -30 stupních Centigrade);

2. okolní vlhkost: Průměrná vlhkost dne by neměla být více než 95%. Průměrná vlhkost měsíce by neměla být více než 90%;

3. nasycený tlak par: Průměrný tlak dne by neměl být více než 2,2 kPa; Průměrný tlak měsíce by už neměl být

než 1,8 kpa;

4. Nadmořská výška: ≤1500 m;

5. Intenzita zemětřesení: ≤ 8 stupňů;

6. Měl by být nainstalován na místě bez požáru, výbuchu, vážné špíny a chemické eroze a násilných vibrací.
