Značka: SOLH by Richge Technology | Flexibilní vyrovnávací armatura pístnice pneumatického válce
 |

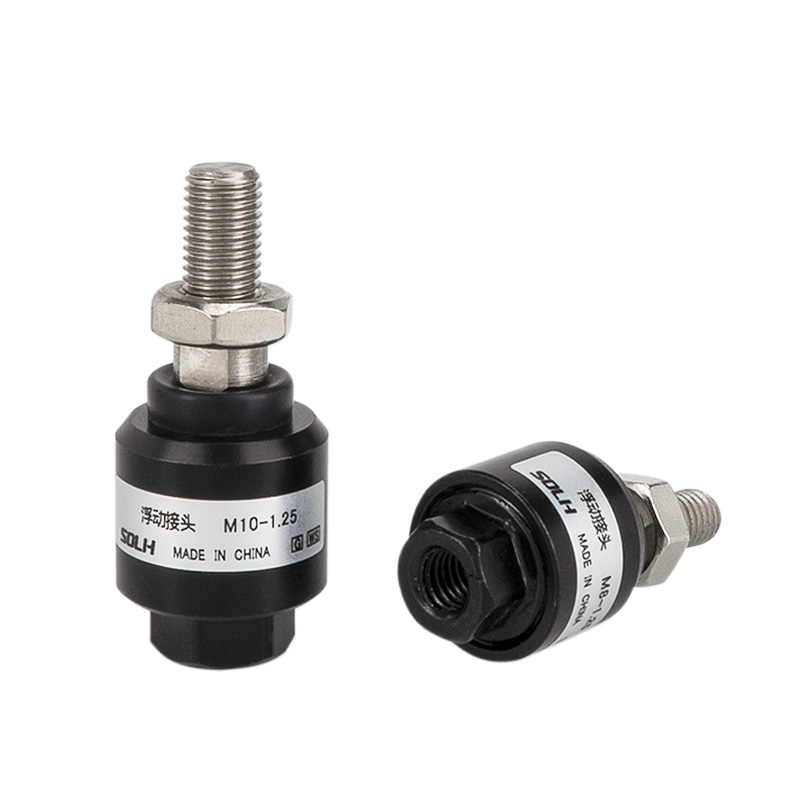

Plovoucí kloub typu F je flexibilní spojovací příslušenství s kulovou hlavou namontované na pístnici válce. Jeho hlavní funkcí je absorbovat excentricitu instalace a úhlové odchylky, eliminovat boční boční síly a chránit těsnění válce. Jedná se o standardní součást pro řešení chyb seřízení v automatizovaných zařízeních.
• Struktura: Vnitřní závit (připojit pístnici) + kulová hlava + vnější závit (připojit zátěž), vestavěná elastická kompenzační sestava.
• Kompenzační kapacita: Axiální ±1,5 mm, radiální ±1,25 mm, úhlové ±2°~±5° v závislosti na modelu.
• Materiál: Standardní eloxovaná hliníková slitina; Nerezová ocel 304 pro aplikace odolné proti korozi; K dispozici pryžová těsnění NBR / FKM.
• Funkce: Převeďte tuhé tvrdé spojení na flexibilní adaptivní spojení, zabraňte bočnímu ohybovému momentu a utěsněte otěr pístnice.

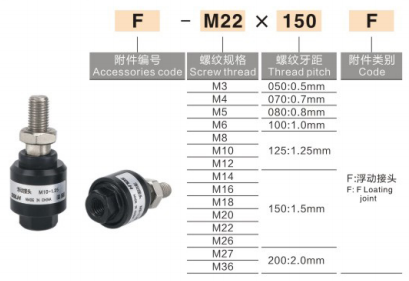

1) AirTAC
Formát: závit F-M × stoupání + F
Příklady: F-M10×1,25F (pro vrtání 32 mm), F-M16×1,5F (pro vrtání 50/63 mm)
2) SMC (standardní JAF / Heavy-duty JAHF)
Formát: JAF-vrtání-závit-délka
Příklady: JAF-40-M12×1,25 (vrtání 40 mm), JAHF-80-M20×1,5 (těžké zatížení vrtání 80 mm)
3) Všeobecné domácí značení
Formát: F-M12×1,25 nebo FJ-M16×1,5
|
Model (vlákno) |
Shodné vrtání (mm) |
Přípustná excentricita |
Úhel houpání |
|
F-M6×1,0 |
16/20 |
±0,8 mm |
±2° |
|
F-M8×1,25 |
25 |
±1,0 mm |
±2° |
|
F-M10×1,25 |
32 |
±1,25 mm |
±3° |
|
F-M12×1,25 |
40 |
±1,25 mm |
±3° |
|
F-M16×1,5 |
50/63 |
±1,5 mm |
±4° |
|
F-M20×1,5 |
80/100 |
±1,5 mm |
±5° |
|
Kování |
Výkon |
Aplikační tipy |
|
Plovoucí spoj typu F |
360° flexibilní kompenzace, absorbuje radiální a úhlové nesouososti, chrání válec |
Špatné vyrovnání, vysokofrekvenční provoz, dlouhý zdvih |
|
Jedno vidlice typu I |
Jedna rovina kloubová ±5°, vysoká tuhost, nízká cena |
Nízká rychlost, dobré vyrovnání, zatížení push-pull |
|
Dvojitá vidlice typu Y |
Jedna rovina sklopná ±5°, velká nosnost |
Velká zátěž, zátěž s jedním ušním očkem |
|
Koncové ložisko tyče |
Sférický univerzální ±15°, velký úhel výkyvu, vyšší cena |
Vysoká rychlost, velká excentricita, vícesměrný výkyv |
Průvodce výběrem: Špatné vyrovnání instalace → F-typ; nízká rychlost těžké zatížení → typ Y; dvojitý držák na ucho → typ I; vysoká rychlost a velká excentricita → ložisko na konci tyče.
1. Našroubujte vnitřní závit na vnější závit pístnice, pro ochranu proti povolování se doporučuje anaerobní zajišťovač závitu.
2. Konec s vnějším závitem připojte přímo k zátěži (nebo přírubě / připojovací desce), striktní koaxiální vyrovnání není vyžadováno.
3. Provozní tlak: ≤ 1,0 MPa pro standardní válce; pracovní teplota: -10℃ ~ +120℃.
4. Nevhodné pro nepřetržitý rotační pohyb. Při zatížení nárazem je vyžadován externí nárazník nebo zátka.
• Automatizované montážní linky, 3C zařízení, chapadla robotů
• Lisování, lisování, dokování forem, dopravní mechanismus s dlouhým zdvihem
• Zařízení s obtížným řízením souososti, silnými vibracemi a vysokofrekvenčním pohybem válce
