Samosvorná rychlospojka typu C

Samosvorná rychlospojka typu C | Pneumatická rychlospojka ve stylu C

Značka: SOLH by Richge Technology | Univerzální pneumatická rychlospojka typu C, zaměnitelná s SMC & AirTAC

1. Přehled produktu

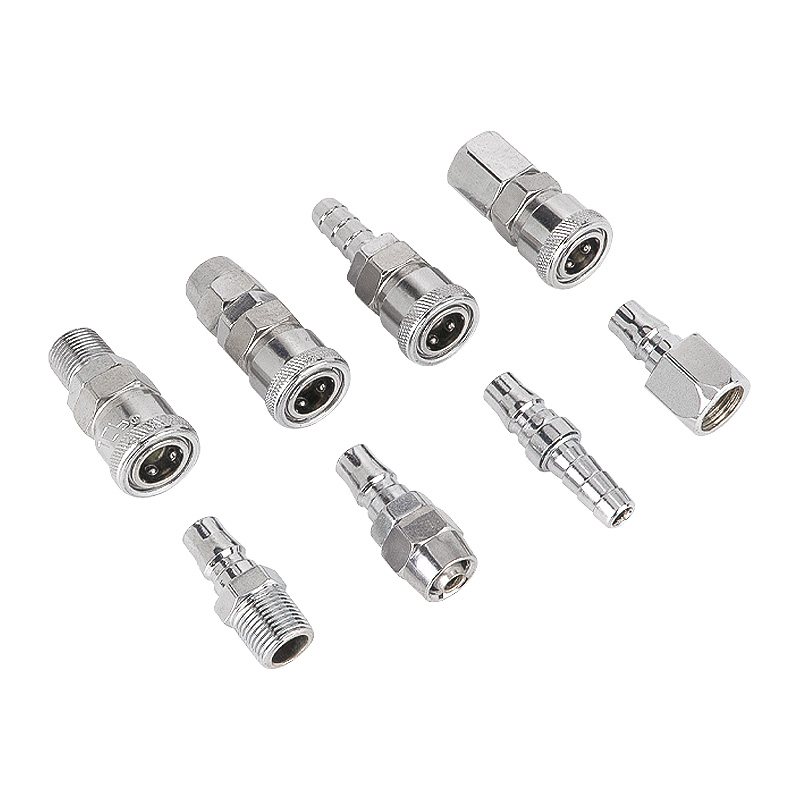

     Samosvorná rychlospojka typu C je standardní samosvorná armatura s ocelovou kuličkou široce používaná v pneumatickém průmyslu. Vestavěná pružina a ocelová kulička zajišťují automatické zablokování po vložení a uvolnění posunutím pouzdra dozadu. Není potřeba žádné nářadí, ovládání jednou rukou. Skládá se z vnitřní spojky (s posuvným pouzdrem) a zástrčky pro párovou montáž. Široce se používá v potrubí stlačeného vzduchu, pneumatickém nářadí a automatických obvodech přívodu vzduchu, také v souladu s vakuovými generátory a plně pneumatickými potrubními systémy.

2. Základní vlastnosti

     • Samosvorná konstrukce z ocelové koule: Slyšitelné "cvaknutí" při úplném zasunutí a uzamčení zástrčky; nelze pod tlakem oddělit. Vytáhněte posuvnou objímku pro odjištění a odpojení.

     • Dvouvrstvé těsnicí kroužky NBR: Vynikající vzduchotěsnost, odolná proti stlačenému vzduchu a menšímu mazacímu oleji, nízká míra úniku vzduchu.

     • Materiál těla: Poniklovaná ocel (kovová standardní verze) / vysoce houževnatý plast (odlehčená varianta). Antikorozní a odolný proti opotřebení pro časté zapojování a vytahování v dílně.

     • Celá řada velikostí: PP (vnější závit trubky), PF (vnější závit), PH (vnější závit); SP (vnější závit trubky), SF (vnější závit), SM (vnější závit).

     • Hladká dráha toku, nízká tlaková ztráta. Kompatibilní s PU hadicí a nylonovou trubicí. Standardní rozhraní pro univerzální zaměnitelnost napříč značkami.

3. Definice kódu modelu

  Příklad: PP20 = samosvorná spojka typu C pro PU trubku Φ5×8; SM30 = vnější zátka typu C s vnějším závitem pro potrubí Φ6,5×10.

4. Klíčové technické specifikace

5. Společná tabulka specifikací modelu

6. Aplikační scénáře

     • Vzduchovody vzduchových kompresorů, vzduchové ofukovací pistole, vzduchové šroubováky, brusky a další pneumatické ruční nářadí

     • Rozvod zdroje vzduchu na automatizovaných výrobních linkách, připojení vzduchového potrubí sladěno s vakuovými generátory

     • Údržba zařízení, mobilní pneumatická pracovní stanice, příležitosti vyžadující častou montáž a demontáž potrubí

7. Poznámky k provozu

  1. Pouze pro stlačený vzduch. Nevhodné pro vysokotlakou hydraulickou kapalinu nebo silně korozivní média.

  2. Před zapojením/odpojením odtlakujte. Násilné odpojení pod tlakem může poškodit ocelové kuličky a těsnicí kroužky.

  3. Pravidelně kontrolujte opotřebení O-kroužku; okamžitě vyměňte těsnění, pokud dojde k úniku vzduchu.

  4. Pro instalaci se závitem se doporučuje páska PTFE. Neutahujte příliš, aby nedošlo ke stržení nitě.
