Značka: SOLH by Richge Technology | Pneumatická přímá jednodotyková přítlačná armatura pro vedení stlačeného vzduchu a vakua
 |
 |
 |
 |
KQ2H je standardní přímá zasouvací pneumatická armatura s designem push-to-connect, kompatibilní s PU a PA nylonovými hadičkami. Obsluhuje potrubní systémy stlačeného vzduchu i vakua a je široce kompatibilní s vakuovými generátory řady ZH, BM, PBM, PBX. Jako jedna ze základních sérií tlačných tvarovek SOLH může přímo nahradit importované tvarovky SMC KQ2H.
Řada KQ2H zahrnuje tři hlavní podtypy:

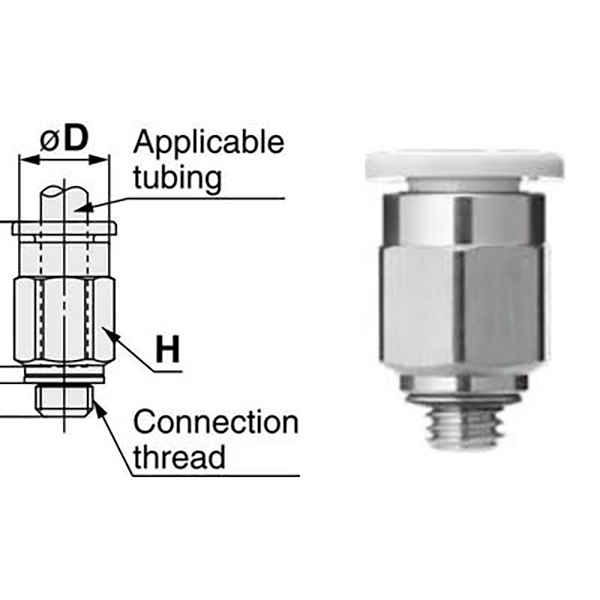

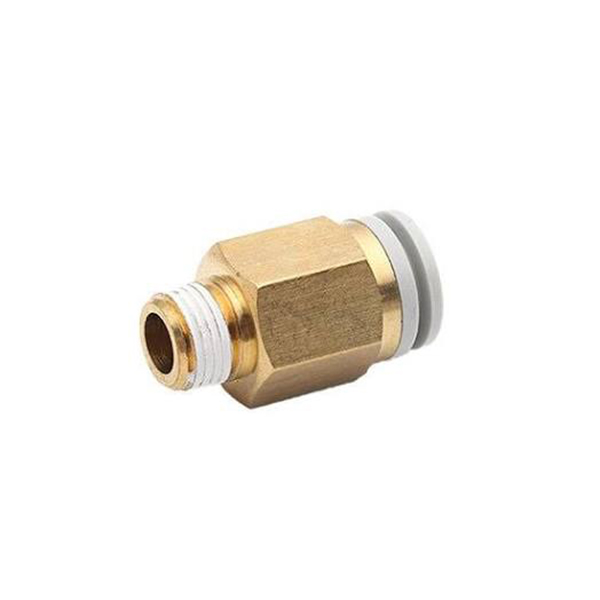

Vnější závit rovný: Vnější závit na jednom konci (závit mikro M / kuželový závit R), vložení trubky na jednom konci

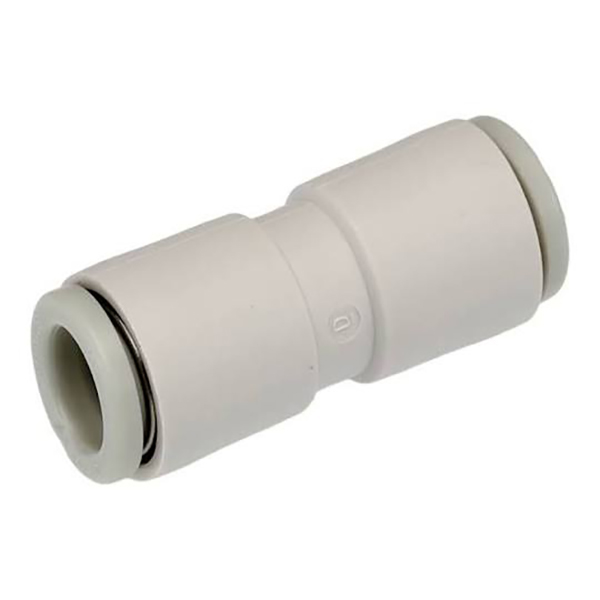

Rovný průměr rovný (přípona -00): Oba konce pro stejný tupý spoj trubky vnějšího průměru

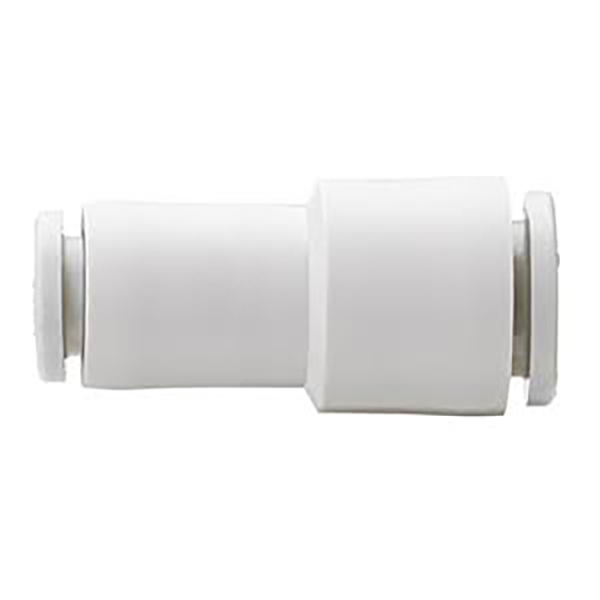

Snížení rovně: Dva porty pro různé vnější průměry trubek pro realizaci přechodu velikosti trubky
Montáž a demontáž jednou rukou: Vložte trubku pro automatické zamykání; modrý uvolňovací kroužek pro vytažení hadičky, plně standardizované rozměry.
• Jednodotyková uzamykací struktura pružinové čelisti: Trubice se automaticky vloží a uzamkne. Stiskněte uvolňovací objímku pro odpojení trubky pro pohodlnou montáž.
• Materiálové složení: Vyztužené tělo z POM plastu; poniklovaný mosazný závitový konec pro antikorozní a spolehlivé utěsnění.
• NBR těsnění z nitrilové pryže pracuje stabilně pro pozitivní okruhy stlačeného vzduchu a negativní vakuové okruhy.
• Pokrytí plné velikosti: Drobná hadička Φ2/3,2/4, běžná Φ6/8/10/12 a velká velikost Φ16. Podporuje mikro závity M (M3, M5, M6) a imperial R kuželové závity (1/8,1/4,3/8,1/2), vhodné pro vakuové generátory a mikroválce.
• Kompaktní velikost, ideální pro instalaci v úzkých prostorách automatizovaných strojů.
Příklady:
KQ2H04-M5: Přímá tvarovka s vnějším závitem pro trubku Φ4, vnější závit M5×0,8
KQ2H06-01S: Přímá tvarovka s vnějším závitem pro trubku Φ6, vnější kuželový závit R1/8
KQ2H08-00: Rovná armatura stejného průměru, oba porty pro hadičky Φ8
KQ2H06-08: Redukční přímá tvarovka, Φ6 na jedné straně, Φ8 na druhé straně
|
Segment kódu |
Popis |
|
KQ2H |
Sériový kód: přímé nástrčné šroubení |
|
23.02.04/06/08/10/12/16 |
Vnější průměr trubky ΦD: 2 /3,2 /4 /6 /8 /10 /12 /16 mm |
|
M3G/M5/M6 |
Vnější metrický mikro závit: M3×0,5 / M5×0,8 / M6×1,0 |
|
01S/02S/03S/04S |
Vnější kuželový závit Imperial R: R1/8 / R1/4 / R3/8 / R1/2 |
|
-00 |
Rovný průměr, stejná velikost trubky na obou koncích |
|
Dvojčíslí např. 06-08 |
Přímé snížení: průměr přední trubky → průměr zadní trubky |
|
Položka |
Parametr |
|
Použitelné médium |
Stlačený vzduch, vakuum podtlak |
|
Provozní tlak |
0~1,0 MPa; Maximální vakuum: -95 kPa |
|
Provozní teplota |
-5 ℃ ~ +60 ℃ |
|
Materiál těla |
Vyztužený POM; Závit: Poniklovaná mosaz |
|
Materiál těsnění |
NBR nitrilový kaučuk |
|
Kompatibilní hadice |
PU trubice, PA nylonová trubice |
|
Operační metoda |
Vložte do zámku; stiskněte uvolňovací kroužek pro odpojení trubky |
5.1 Vnější závit s metrickým mikrozávitem
|
Model |
Vlákno |
Trubka ΦD |
|
KQ2H02-M3G |
M3×0,5 |
Φ2 |
|
KQ2H02-M5 |
M5×0,8 |
Φ2 |
|
KQ2H23-M3G |
M3×0,5 |
Φ3.2 |
|
KQ2H23-M5 |
M5×0,8 |
Φ3.2 |
|
KQ2H04-M3G |
M3×0,5 |
Φ4 |
|
KQ2H04-M5 |
M5×0,8 |
Φ4 |
|
KQ2H04-M6 |
M6 × 1,0 |
Φ4 |
|
KQ2H06-M5 |
M5×0,8 |
Φ6 |
|
KQ2H06-M6 |
M6 × 1,0 |
Φ6 |

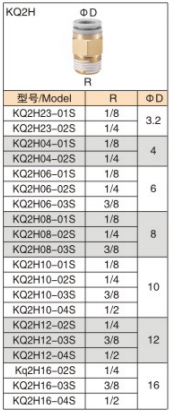

5.2 Vnější závit s Imperial R kuželovým závitem
|
Model |
Vlákno |
Trubka ΦD |
|
KQ2H23-01S |
R1/8 |
Φ3.2 |
|
KQ2H23-02S |
R1/4 |
Φ3.2 |
|
KQ2H04-01S |
R1/8 |
Φ4 |
|
KQ2H04-02S |
R1/4 |
Φ4 |
|
KQ2H06-01S |
R1/8 |
Φ6 |
|
KQ2H06-02S |
R1/4 |
Φ6 |
|
KQ2H06-03S |
R3/8 |
Φ6 |
|
KQ2H08-01S |
R1/8 |
Φ8 |
|
KQ2H08-02S |
R1/4 |
Φ8 |
|
KQ2H08-03S |
R3/8 |
Φ8 |
|
KQ2H10-01S |
R1/8 |
Φ10 |
|
KQ2H10-02S |
R1/4 |
Φ10 |
|
KQ2H10-03S |
R3/8 |
Φ10 |
|
KQ2H10-04S |
R1/2 |
Φ10 |
|
KQ2H12-02S |
R1/4 |
Φ12 |
|
KQ2H12-03S |
R3/8 |
Φ12 |
|
KQ2H12-04S |
R1/2 |
Φ12 |
|
KQ2H16-02S |
R1/4 |
Φ16 |
|
KQ2H16-03S |
R3/8 |
Φ16 |
|
KQ2H16-04S |
R1/2 |
Φ16 |
5.3 Stejný průměr Přímá řada -00
|
Model |
Trubka ΦD |
|
KQ2H02-00 |
Φ2 |
|
KQ2H23-00 |
Φ3.2 |
|
KQ2H04-00 |
Φ4 |
|
KQ2H06-00 |
Φ6 |
|
KQ2H08-00 |
Φ8 |
|
KQ2H10-00 |
Φ10 |
|
KQ2H12-00 |
Φ12 |
|
KQ2H16-00 |
Φ16 |
5.4 Redukce přímých sérií
|
Model |
Trubka ① |
Trubka ② |
|
KQ2H02-23 |
Φ2 |
Φ3.2 |
|
KQ2H02-04 |
Φ2 |
Φ4 |
|
KQ2H23-04 |
Φ3.2 |
Φ4 |
|
KQ2H23-06 |
Φ3.2 |
Φ6 |
|
KQ2H04-06 |
Φ4 |
Φ6 |
|
KQ2H06-08 |
Φ6 |
Φ8 |
|
KQ2H08-10 |
Φ8 |
Φ10 |
|
KQ2H10-12 |
Φ10 |
Φ12 |
|
KQ2H12-16 |
Φ12 |
Φ16 |
•Přizpůsobení přívodního a adsorpčního potrubí pro vakuové generátory ZH / BM / PBM / PBX
• Potrubí pro mikroválce a solenoidové ventily na automatizačních zařízeních, instalace ve stísněných prostorách
• Hlavní větev vzduchového potrubí, tupý spoj trubky o stejném průměru nebo přechod velikosti potrubí
• Pneumatické zkušební přípravky, robotické pneumatické obvody
1. Uřízněte trubku naplocho bez otřepů. Otřepy poškrábou těsnicí kroužky a způsobí únik vzduchu nebo podtlaku.
2. Zcela zasuňte hadičku, dokud nedosedne, aby zapadla do čelistí. Před vytažením hadičky vždy stiskněte uvolňovací kroužek; nikdy netahejte násilím.
3. Doporučeno pro pevné nylonové hadice PU / PA. Tenkostěnná měkká PE hadice se nedoporučuje.
4. Potvrďte hloubku vložení ve vakuových pracovních podmínkách. Pro opakované podtlakové cykly porovnejte se šroubovacími šroubeními BPS pro alternativní výběr.
