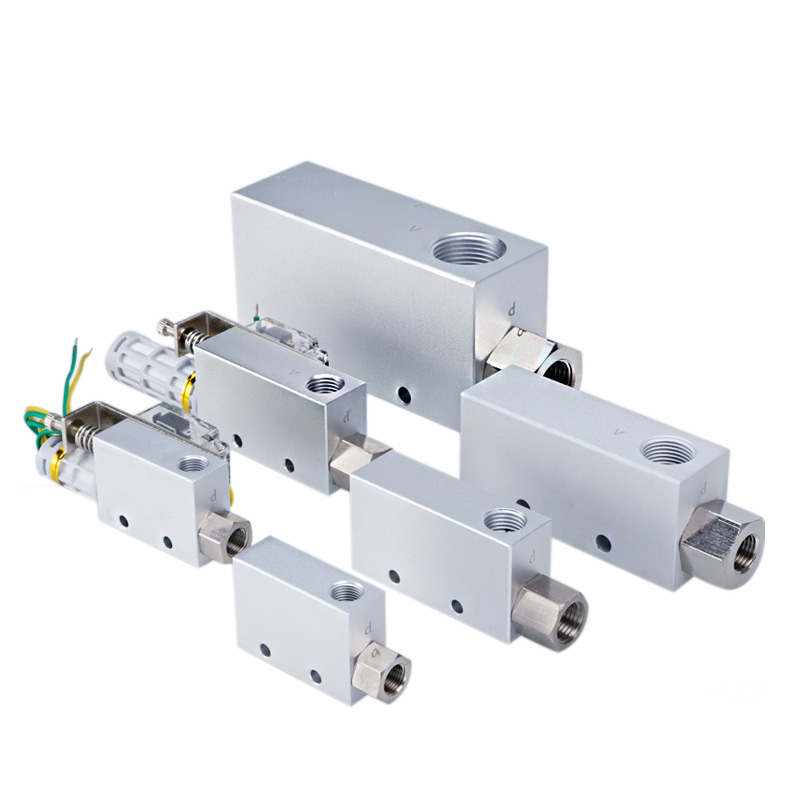

Vakuový ejektor řady CV

Vakuový ejektor řady CV | Modulární vakuový generátor SOLH Convum Style

Značka: SOLH by Richge Technology | Přímá náhrada vakuového generátoru CONVUM

1. Přehled produktu

     CONVUM je zavedený japonský výrobce vakuových systémů, proslulý integrovanými, modulárními a vysoce spolehlivými vakuovými ejektory. Náhradní verze SOLH zdědí svou klasickou strukturu a systém pojmenování. Jedná se o hlavní volbu pro 3C elektroniku a robotickou automatizaci.

2. Pravidlo pojmenování modelu

 Příklad:CV-10HS-MD

     • CV: Sériový kód pro vakuový ejektor typu Convum

     • 15/10/20/25/30: Velikost trysky. Větší číslo = vyšší průtok a sací výkon

     • HS / LS: Výkonnostní třída

￮ HS: Typ s vysokým vakuem, vysoká úroveň vakua pro těžké a utěsněné obrobky

￮ LS: Typ s vysokým průtokem, velký sací průtok pro porézní / netěsné aplikace

     • M: Standardní tlumič (hlučnost 80-85dB)

     • D: Vysoce výkonný tlumič (nízká hlučnost 58-65dB)

     • CK: Vybaveno vakuovým tlakovým spínačem (zpětná vazba signálu)

     • DK: Tlakový spínač + 1m kabel

     • K25L: Vestavěný elektromagnetický ventil DC24V pro automatické zapnutí / uvolnění vakua

3. Klasifikace a konfigurace modelu celé řady

  3.1 základní verze (bez tlumiče)

  Verze tlumiče hluku 3.2 (standardní / nízká hlučnost)

  3.3 Verze tlakového spínače (se zpětnou vazbou signálu)

  Verze solenoidového ventilu 3.4 (automatické vakuování a vypínání)

4. Porovnání výkonu HS High Vacuum VS LS High Flow

5. Průvodce rychlým výběrem

  1. Nejprve vyberte velikost trysky

￮ Malá přísavka / lehký obrobek: série 10/15

￮ Střední přísavka / běžný obrobek: 20 sérií

￮ Velká přísavka / list / sklo: série 25 / 30

  2. Vyberte typ výkonu

￮ Silné sání a zabránění pádu: zvolte HS

￮ Vyšší průtok a rychlejší sběr: zvolte LS

  3. Vyberte volitelné příslušenství

￮ Dílna citlivá na hluk: zvolte vysoce výkonný tlumič hluku D

￮ Potřebujete signál zpětné vazby vakua: zvolte tlakový spínač CK

￮ Automatické vysávání / uvolnění: vyberte vestavěný elektromagnetický ventil K25L

6. Hlavní výhody náhradní verze SOLH

     • 1:1 zaměnitelné s CONVUM: montážní rozměr, port rozhraní a výkon plně kompatibilní, přímá výměna drop-in.

     • Kompletní konfigurační portfolio: základní jednotka, integrovaný ventil, možnosti tlakového spínače a tlumiče, jednorázové řešení.

     • Vynikající nákladový výkon: cena je 1/3 ~ 1/2 dovezeného originálu, skvělé pro snížení nákladů na stroje v hromadné výrobě.

     • K dispozici je možnost nízké hlučnosti: verze s vysokým tlumičem až do 58 dB pro tiché dílenské prostředí.

     • Bezúdržbové provedení: žádné pohyblivé části, dlouhá životnost, vhodné pro 24h nepřetržitý provoz.
