Značka: SOLH by Richge Technology | Drop-in výměna Kompatibilní s instalačním rozměrem SMC 212 ZL
 |

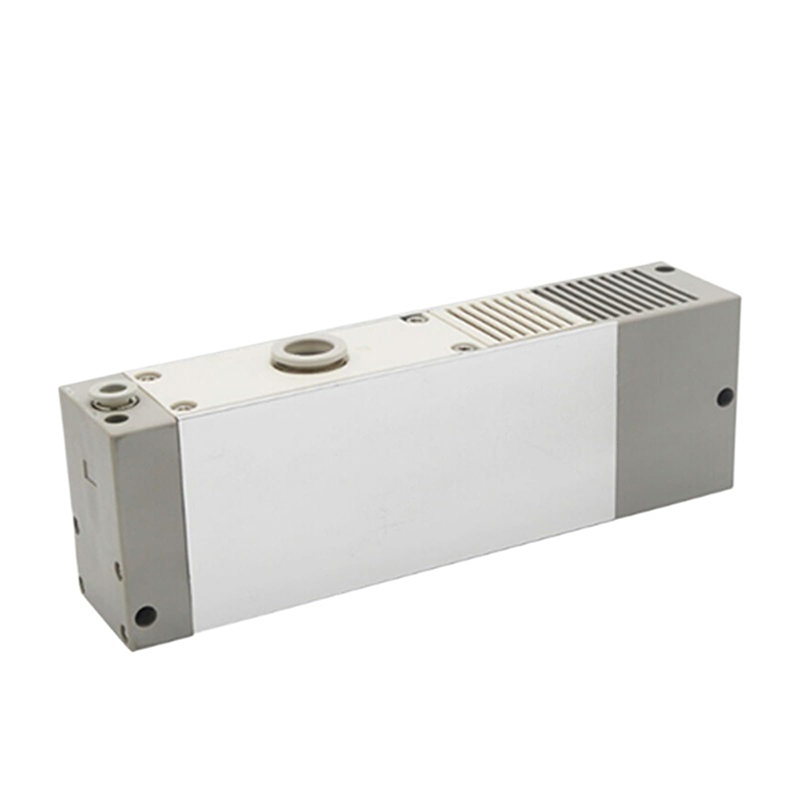

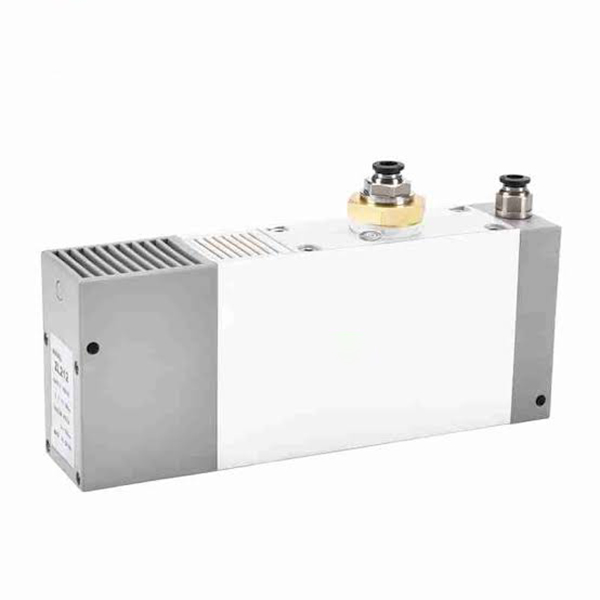

Řada ZL212 je modernizovaný velkoprůtokový vícestupňový vakuový ejektor odvozený od řady ZL112. Je vybaven větším otvorem trysky, poskytuje vyšší úroveň podtlaku a lepší sací průtok. Speciálně navrženo pro velké přísavky, porézní obrobky a pracovní podmínky s vysokou netěsností. Široce se používá jako hlavní vakuová jednotka pro robotické manipulátory, aplikace pro manipulaci s plechem a sklem.
|
Položka parametru |
Specifikace |
|
Pozice produktu |
Pokročilý vylepšený model ZL112, větší tryska pro vyšší podtlak a vyšší průtok |
|
Použitelná kapalina |
Stlačený vzduch |
|
Tlak přiváděného vzduchu |
0,3~0,7MPa, optimální provozní rozsah: 0,45~0,5MPa |
|
Stupeň vakua |
-90 ~ -95 kPa |
|
Sací průtok |
O více než 30 % vyšší než ZL112, vhodné pro porézní obrobky a velké přísavky |
|
Spotřeba vzduchu |
Vícestupňový design difuzoru, více než 40% úspora energie oproti jednostupňovému vakuovému ejektoru |
|
Rozsah okolní teploty |
-5℃ ~ 60℃ |
|
Připojení portu |
Standardní jednodotykové šroubení / závitový port, plně zaměnitelné s montážním rozměrem SMC 212 ZL |

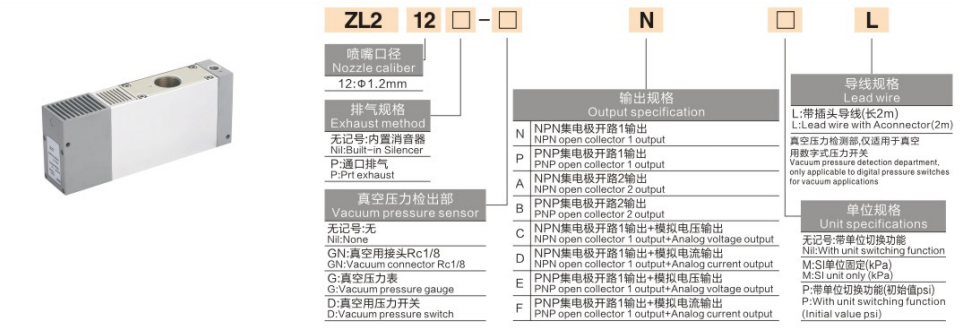

Základní formát:212 ZL‑□‑□‑□‑□
Rozšířený formát s ventilem:212 ZL‑□‑K1/K2 5 M Z‑□‑DDNL
|
Pozice |
Kód |
Definice a podrobný popis |
|
1-4 |
212 ZL |
Sériové označení pro vícestupňový vakuový ejektor, větší vrtání trysky ve srovnání s ZL112 |
|
5 |
Žádná známka |
Tlumič výfuku, standardní snížení hluku pro běžnou dílnu |
|
|
P |
Port výfuk, pro vysokoprůtokovou nebo centralizovanou instalaci výfuku |
|
6 |
Žádná známka |
Bez modulu detekce vakua |
|
|
GN |
Rc1/8 port pro detekci vakua pro připojení externího tlakoměru |
|
|
G |
Vestavěný mechanický vakuoměr Y40Z |
|
|
D |
Vestavěný digitální vakuový tlakový spínač |
|
7 |
N |
1kanálový výstup s otevřeným kolektorem NPN |
|
|
P |
PNP 1kanálový výstup s otevřeným kolektorem |
|
|
A/B/C/D/E/F |
Vícekanálový výstup / výstup analogového signálu a další rozšířené funkce |
|
8 |
L |
2metrový předmontovaný kabel se zástrčkou |
|
|
M/P |
Pevná jednotka / přepínatelná jednotka (kPa / psi volitelně) |
|
Model |
Konfigurace jádra |
Typická aplikace |
|
212 ZL |
Standardní základní jednotka, bez měřidla, bez vestavěného ventilu |
Obecná aplikace s vysokým průtokem, nutný externí solenoidový ventil |
|
212 ZL‑GN |
Rozhraní externího vakuometru Rc1/8 |
Aplikace vyžadující externě připojený vakuometr pro čtení |
|
212 ZL-D |
Vestavěný digitální vakuový tlakový spínač |
Digitální vakuové čtení a zpětná vazba elektrického signálu pro řízení PLC |
|
212 ZL‑P |
Verze výfuku portového typu bez vestavěného tlumiče |
Scénáře centralizovaného výfuku s vysokým průtokem, prostředí necitlivé na hluk |
|
212 ZL‑G |
Vybaveno mechanickým vakuometrem Y40Z |
Cenově výhodná místní mechanická indikace úrovně vakua |
|
Porovnávací položka |
ZL112 |
212 ZL |
|
Otvor trysky |
Φ1,2 mm |
Tryska větší velikosti |
|
Stupeň vakua |
-88 ~ -92 kPa |
-90 ~ -95 kPa, vyšší vakuový výkon |
|
Sací průtok |
Střední průtok |
+30% vyšší sací průtok |
|
Vhodné pracovní podmínky |
Běžné přísavky, malé-střední obrobky |
Velká přísavka, porézní obrobek, plech a sklo, smyčky s vysokou netěsností |
|
Referenční cena základního modelu |
Počínaje 245 |
Počínaje 478, cca. O 20 % vyšší při stejné konfiguraci |
• Vylepšený vícestupňový výkon Venturiho trubice: Zvýšená úroveň podtlaku a sací průtok, vynikající adaptabilita pro vysoce netěsné pneumatické podtlakové okruhy.
• Plně integrované modulární možnosti: Elektromagnetický přívodní / vypouštěcí ventil, tlumič, mechanický / digitální vakuoměr a tlakový spínač jsou k dispozici pro jednodílnou konfiguraci, čímž se minimalizují další pomocné díly.
• Nízkohlučná konstrukce: Vestavěný tlumič hluku, hlučnost ≤70 dB, vhodný pro běžné tovární dílenské prostředí.
• Bezúdržbový stabilní provoz: Bez pohyblivých mechanických součástí, dlouhá životnost pro 24hodinovou nepřetržitou výrobu.
• Kompatibilní montážní plocha: Zaměnitelný instalační rozměr se ZL112, podporuje přímou výměnu upgradu v terénu.
• Malý-střední obrobek a aplikace s jednou přísavkou: Zvolte ZL112 pro lepší nákladový výkon.
• Velká přísavka, porézní materiál, tabulové sklo nebo vakuová smyčka s vysokou netěsností: Pro dostatečný podtlak a průtokovou kapacitu použijte ZL212.
• Automatické řízení cyklu: Vyberte verzi K1 se dvěma ventily (přívod + vypouštěcí ventil), v souladu s vakuovým tlakovým spínačem pro zpětnou vazbu signálu v uzavřené smyčce.
• Vizuální monitorování na místě a uvedení do provozu: Varianta digitálního tlakového spínače Pick D pro přímé digitální odečítání hodnoty vakua.
• Robotická manipulace se skleněnými, plechovými, dřevěnými deskami a velkoformátovými deskovými komponenty
• Porézní adsorpce obrobku: sběr kartonu, pěny, textilu a propustného materiálu
• Vakuový okruh s vysokou netěsností pro velkoplošný držák s více přísavkami
• Automatizační montážní linka, vstřikovací robot vyjímání z formy a transfer materiálu
• Logistická zařízení velkorozměrová vakuová uchopovací stanice zboží
