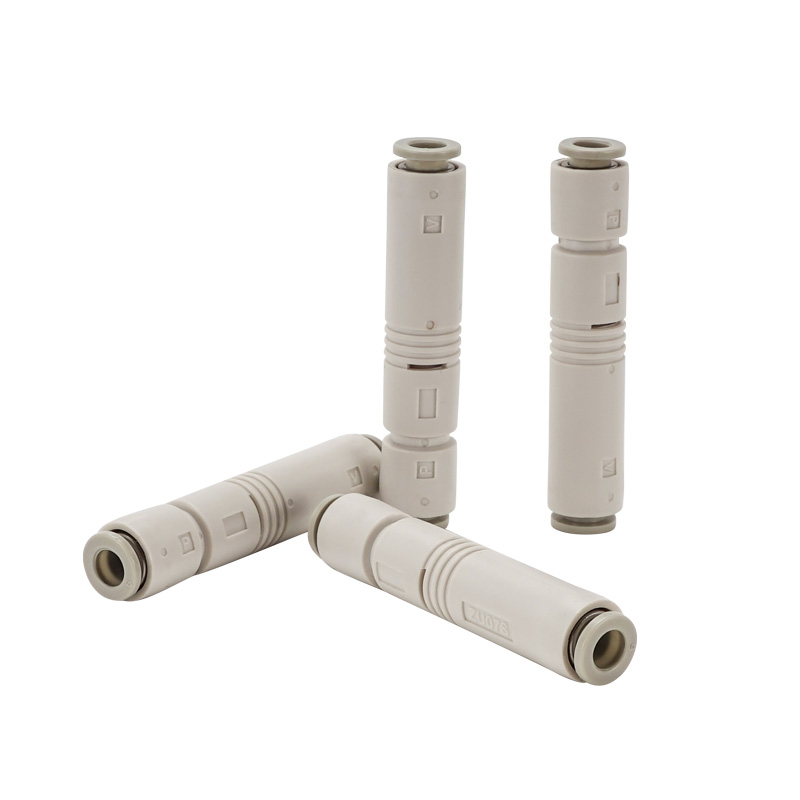

Přímý vakuový ejektor řady ZU

Přímý vakuový ejektor řady ZU | Vakuový generátor SOLH s přímou vložkou

Značka: SOLH by Richge Technology | Standardní výměnný inline vakuový ejektor SMC

1. Přehled produktu

     Řada ZU je inline vakuový ejektor s přímou trubicí. Vakuový port a port pro přívod vzduchu jsou uspořádány koaxiálně v přímce. Vyznačuje se nejmenšími rozměry, ultra nízkou hmotností a prostorově úspornou instalací. Vhodné pro distribuované přísavky, pohyblivé součásti a úzký stísněný prostor.

2. Základní struktura a pracovní princip

     • Struktura: Napájecí port SUP → tryska → sekce difuzoru → port vakua VAC → výstupní port EXH, integrálně lisované tělo z pryskyřice.

     • Princip: Vysokorychlostní proud stlačeného vzduchu tryskou vytváří podtlak na vakuovém portu pro vakuovou adsorpci; výfuk s vestavěnou konstrukcí tlumení hluku.

     • Materiál: Hlavní tělo: inženýrská PBT pryskyřice; jednodotykové uchycení: POM. Bez mědi a fluoru, v souladu s RoHS.

     • Hmotnost: ZU05 ≈6,5g, ZU07≈7,0g; Nová ZU□A vylepšená verze pouze 3,9g.

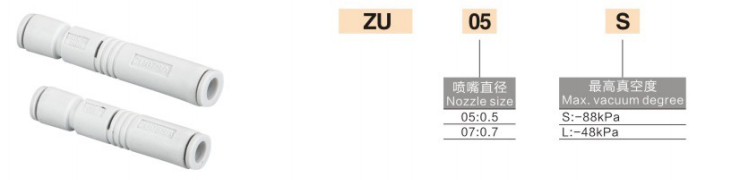

3. Pravidlo kódování modelu (standard SMC)

  Stará verze (ZU05 / ZU07)

  Formát: ZU + otvor trysky + typ (S/L)

     • ZU05S: tryska Φ0,5, typ s vysokým podtlakem (-84 kPa)

     • ZU05L: tryska Φ0,5, typ s vysokým průtokem (-48 kPa)

     • ZU07S: Tryska Φ0,7, typ s vysokým vakuem

     • ZU07L: Tryska Φ0,7, typ s vysokým průtokem

  Nová vylepšená verze (ZU□A, kratší a lehčí)

  Formát: ZU + 03/04/05/07 + S/L + A

     • 03=Φ0,3, 04=Φ0,4, 05=Φ0,5, 07=Φ0,7

     • S = vysoké vakuum (-87~-90 kPa); L = vysoký průtok (-48 kPa)

     • A = vylepšená verze: délka zkrácena o 11 %, hmotnost snížena o 40 %

4. Tabulka klíčových parametrů @0,45MPa Standardní napájecí tlak

5. S Vysoký podtlak VS L Vysoký průtok

     • S Typ s vysokým vakuem: Konečné vakuum -84~-90kPa. Pro malé přísavky, tenké, dobře utěsněné obrobky vyžadující velkou adsorpční sílu, jako jsou elektronické součástky a tenké filmy.

     • L Typ s vysokým průtokem: Konečný podtlak -48 kPa s větším sacím průtokem. Vhodné pro porézní/drsné povrchy obrobků, velké přísavky, vysoký únik a požadavek na rychlou odezvu, např. karton a dřevěná deska.

6. Průvodce instalací a potrubím

  1. Instalace: Montáž v libovolné orientaci, není potřeba žádný upevňovací držák; lze vložit přímo doprostřed vzduchového potrubí.

  2. Potrubí

￮ Napájecí port SUP: připojte vzduchovou trubici Φ6 (standardní)

￮ Vakuový port VAC: připojte přísavku / vakuové potrubí

￮ Výfukový port EXH: otevřený do atmosféry, neblokujte

  3. Tlak: Standardní 0,45MPa, pracovní rozsah 0,1~0,6MPa

  4. Teplota: 5~50℃ (žádná námraza ve zdroji vzduchu)

7. Typické aplikační scénáře

     • 3C elektronika, polovodič, distribuovaná adsorpce s malými přísavkami

     • Automatizace výrobní linky, pohyblivé díly / koncový efektor robota

     • Úzký instalační prostor, lehké a vysokorychlostní aplikace

     • Manipulace s tenkým papírem, tenkým filmem, drobnými součástkami a elektronickými čipy

8. Srovnání výběru: ZU vs ZB vs ZL
