Vakuový ejektor řady ZH-D s portem těla

Vakuový ejektor řady ZH‑D s portem | Jednostupňový vakuový generátor Venturi s přímým pneumatickým připojením

Značka: SOLH by Richge Technology | Plně mechanicky zaměnitelné s importovaným vakuovým generátorem řady ZH

1. Přehled produktu

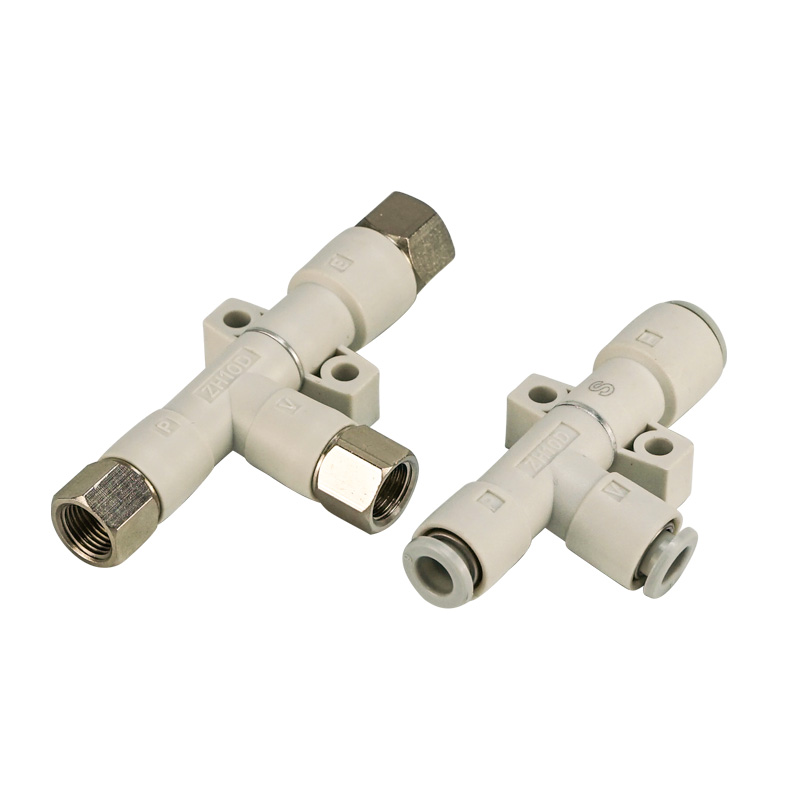

     Typ ZH‑D s portem na tělo je jednostupňový Venturiho ejektor. Tři nezávislé porty včetně napájecího portu SUP, vakuového portu VAC a výfukového portu EXH vyžadují externí potrubí. Žádný vestavěný tlumič uvnitř hlavního těla. Kompaktní a lehký design s integrovanou pryskyřičnou strukturou trysky, plně zaměnitelný s importovanou řadou ZH.

  Modelové rozlišení

     • ZH-D Typ s porty na tělo: Tři porty pro externí potrubí, bez vestavěného tlumiče hluku.

     • Typ krabice ZH-B: Vybaveno integrovaným tlumičem hluku uvnitř těla, vyhrazeny pouze napájecí a vakuové porty.

  Dvě výkonnostní třídy:

     • S-specifikace (vysoké vakuum): Maximální vakuum -90 kPa, ideální pro utěsněné hladké obrobky.

     • L-specifikace (High-flow): Větší sací průtok s nižší úrovní vakua pro prodyšné porézní obrobky, jako je papír, tkanina a karton.

  Kryty otvoru trysky Φ0,5 / 0,7 /1,0 /1,3 /1,5 /1,8 /2,0mm. Podpora více možností připojení: šroubení jedním dotykem, závit G/Rc, imperiální závit NPT. Více montážních řešení: přímé šroubové upevnění, montážní držák a instalace na DIN lištu. Široce se používá pro aplikace koncových efektorů robotů a modulů s více stanicemi.

2. Vyplňte Vysvětlení kódování modelu

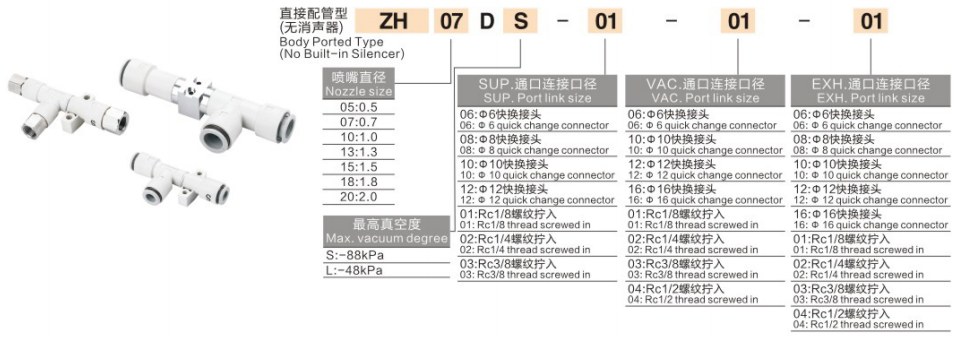

Příklad modelu:ZH10DSA-06-08-10

     • ZH: Sériový kód vakuového ejektoru

     • 10: Kód vrtání trysky

     • D/B: Tvar těla. D = typ s porty na tělo se 3 externími porty bez vestavěného tlumiče hluku; B = skříňový typ s integrovaným tlumičem hluku

     • S/L: Vakuová charakteristika. S = vysokopodtlakový typ konečný -90 kPa s mírným sacím průtokem; L = typ s vysokým průtokem. ZH05‑13 mez -48kPa; ZH15‑20 ultimativní -66 kPa, velký průtok pro prodyšné obrobky

     • A: Lehká verze nové generace se zkrácenými rozměry a sníženou hmotností

     • -06-08-10: Specifikace portu(SUP-VAC-EXH). Dvouciferné číslo znamená metrickou jednodotykovou velikost lícování (06=Φ6,08=Φ8,10=Φ10,12=Φ12). F01/F02/F03 pro G/Rc závit; N01/N02 pro palcový závit NPT.

  Příklad objednávky: ZH13DSA-08-10-10
     Vakuový ejektor ZH s portem na tělo, tryska Φ1,3 mm, vysoce podtlaková třída S, nová lehká verze; přívodní port Φ8, vakuový port Φ10, výfukový port Φ10 jednodotykové šroubení.

3. Hlavní výhody výkonu

     • Tři plně nezávislé externí porty: Samostatné SUP napájení, VAC vakuum a EXH výfukové porty. Výfukové plyny lze připojit externím tlumičem nebo centrálním výfukovým potrubím. Vhodné pro integraci koncového efektoru robota a modulu, bez prostorových omezení vnitřního tlumiče.

     • Lehká integrovaná tryska z pryskyřice: Tryska a hlavní tělo integrálně tvarované pro pozoruhodné snížení hmotnosti, ideální pro vysokorychlostní pohyb EOAT. Nová verze A zkracuje délku a výšku, hmotnost je snížena až o 74 %.

     • Možnosti duálního výkonu vakua: S vysoce vakuum pro hladké utěsněné obrobky včetně skla, plechu a plastového krytu; L s vysokým průtokem pro karton, fólie, tkaniny a materiály náchylné k úniku pro kompenzaci netěsností.

     • Bohatý výběr portů: Metrické jednodotykové šroubení, trubkový závit G/Rc a imperiální závit NPT pro přizpůsobení zařízení na globální trh.

     • Rozmanité způsoby montáže: Přímé šroubové upevnění, standardní držák, držák ve tvaru L a montáž na lištu DIN pro flexibilní uspořádání.

     • Požadavek bezolejového provozu: Mazání olejovou mlhou je zakázáno, je nutný pouze suchý filtrovaný stlačený vzduch.

4. Standardní technické specifikace

Výkon při napájecím tlaku 0,5 MPa (ANR)

Pro L-high-flow variantu: vyšší sací průtok pod stejným otvorem trysky s nižší úrovní konečného podtlaku.

5. Srovnávací tabulka ZH‑D VS ZH‑B

6. Pokyny pro výběr krok za krokem

     • Výběr výkonu S/L

 ￮ ✅ S vysoké vakuum (-90 kPa): Hladké utěsněné obrobky, jako je ocelový plech, sklo, plastové pouzdro, PCB; malá netěsnost, nutná vysoká adsorpční síla.

 ￮ ✅ L s vysokým průtokem: Karton, pěna, fólie, tkanina a další prodyšné obrobky náchylné k úniku, velký průtok kompenzuje únik podtlaku.

     • Výběr otvoru trysky: Vyberte podle celkové adsorpční plochy přísavky. Větší tryska přináší vyšší sací průtok a zároveň vyšší spotřebu vzduchu. Vyhněte se příliš velké trysce, abyste zabránili plýtvání stlačeným vzduchem.

     • Výběr typu portu: Metrická jednodotyková armatura (06/08/10/12) pro domácí automatizační zařízení; G závit / NPT závit pro zámořské exportní stroje.

     • Poznámka k manipulaci s výfukem pro typ D: Varianta D nemá vestavěný tlumič. EXH výfukový port musí připojit externí tlumič, jinak bude hluk extrémní; nebo vyveďte výfukové potrubí ze skříně zařízení.

     • Roztok pro detekci vakua: Vakuový ejektor řady ZH bez vestavěného tlakového spínače. Pokud je potřeba zpětná vazba signálu, přidejte externí vakuový tlakový spínač ZSE.

7. Typické aplikační scénáře

     • Robot EOAT vychystávání konce ramen: 3C plastové díly, PCB a manipulace s bateriovými listy

     • Obalový průmysl: sběr kartonů, fólií a papírového materiálu

     • Vyjímání malých dílů pro vstřikovací robot

     • Multiparalelní vakuový modul pro synchronní adsorpci s více přísavkami

     • Automatizační stanice vyžadující centralizované odsávání odpadních plynů mimo kryt zařízení

8. Popis standardního schématu pneumatického obvodu

     Standardní obvod s portem tělesa ZH‑D: Filtr zdroje vzduchu AFC (jednotka olejové mlhy zakázána) → 3/2 elektromagnetický ventil → napájecí port SUP ZH‑D; Vakuový port VAC připojuje vakuový filtr ZFC a poté k přísavce; Výfukový port EXH připojuje externí tlumič nebo výfukovou hadici vedenou mimo zařízení.

9. Důležité provozní poznámky

     • Maznice s olejovou mlhou jsou přísně zakázány. Olejové nečistoty ucpou malý otvor trysky, způsobí pokles sací síly nebo úplné selhání. Pro úpravu zdroje vzduchu by měl být použit pouze vzduchový filtr.

     • Inline vakuový filtr ZFC musí být nainstalován na straně vakua. Vnikání prachových částic povede k ucpání trysky.

     • U ejektoru ZH‑D s portem těla musí být výfuk EXH vybaven tlumičem, aby se zabránilo nadměrné hladině hluku.

     • Doporučený přívodní tlak: 0,4–0,5 MPa. Dlouhodobý nepřetržitý provoz pod plných 0,6 MPa se nedoporučuje.

     • Minimalizujte délku hadice mezi vakuovým ejektorem a přísavkou, zmenšete objem potrubí pro rychlejší odezvu podtlaku.
