Značka: SOLH by Richge Technology | Plně mechanické a rozhraní zaměnitelné s originální řadou SMC ZL1
 |

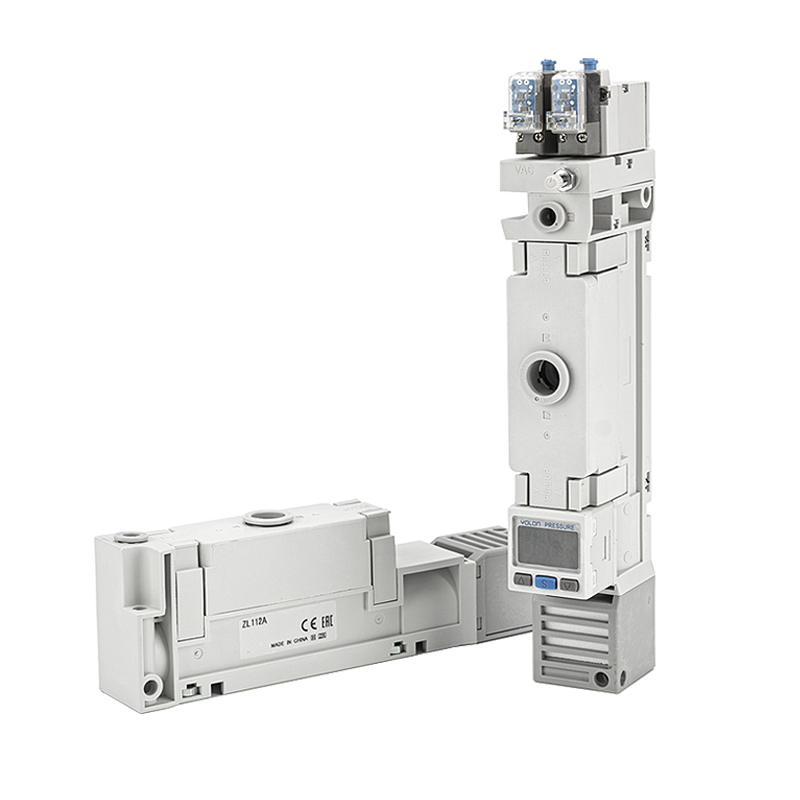

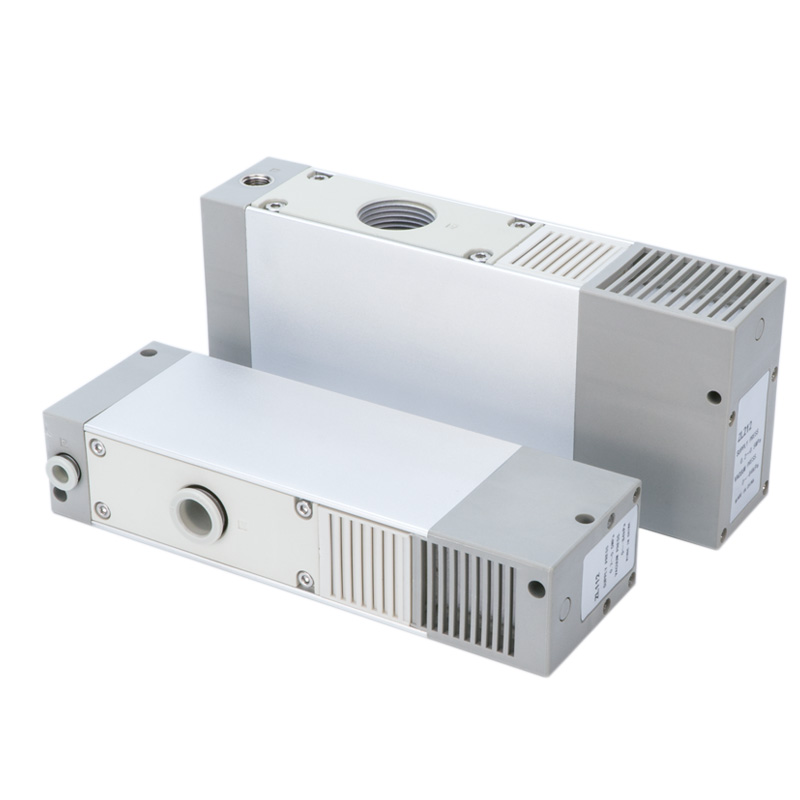

SOLIH ZL1-série využívá vícestupňový difuzor Venturiho energeticky úspornou vakuovou ejektorovou strukturu, plně zaměnitelnou s původním rozměrem a uspořádáním portů SMC ZL1. Za stejných podmínek spotřeby vzduchu poskytuje vyšší sací průtok a nižší energetické ztráty. Široce nasazené pro vysokorychlostní robotické manipulátory typu pick-and-place a silné adsorpční aplikace pro porézní prodyšné obrobky.
Dvě základní konfigurace pro výběr:
• Typ bez ventilu (bez ventilu): Pouze tělo ejektoru, ovládané externími solenoidovými ventily. Nízkonákladové a vysoce flexibilní pro vlastní systémovou integraci.
• Typ s ventilem: Integrovaný napájecí ventil, vypouštěcí ventil a modul detekce vakuového tlaku. Nejsou vyžadovány žádné další externí součásti ventilu, zjednodušené potrubí a rychlejší odezva. Preferované mainstreamové řešení pro robotické nástroje na konci ramene (EOAT).
Specifikace modelu 12A: Max. sací průtok 100L/min (ANR), pracovní tlak přiváděného vzduchu 0,4~0,6MPa čistý stlačený vzduch. Napájecí port a vakuový port vybavené jednodotykovými armaturami: Φ6 metrický nebo Φ1/2palcový imperiální volitelně.

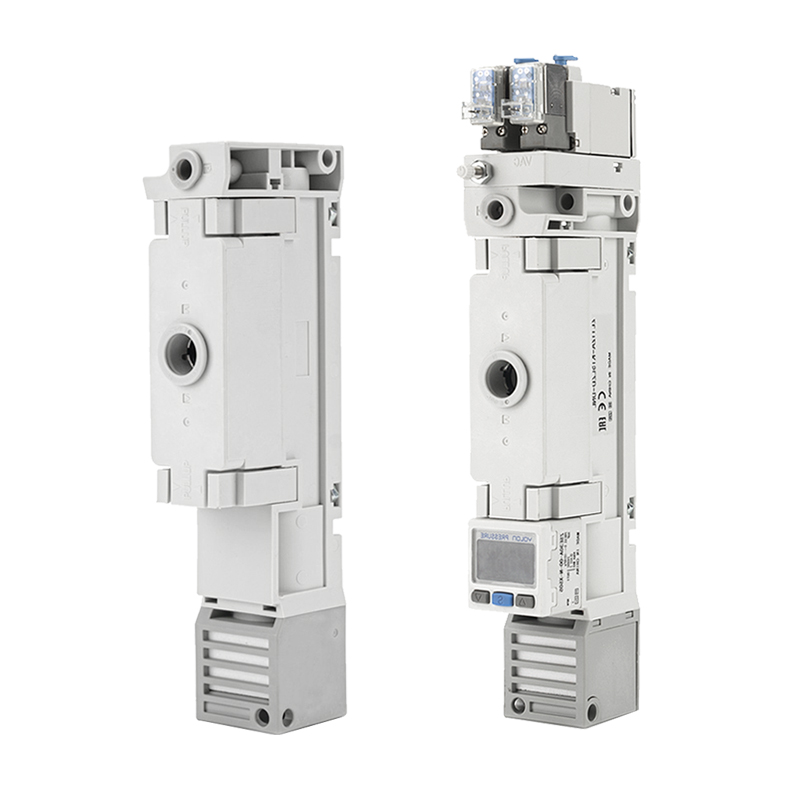

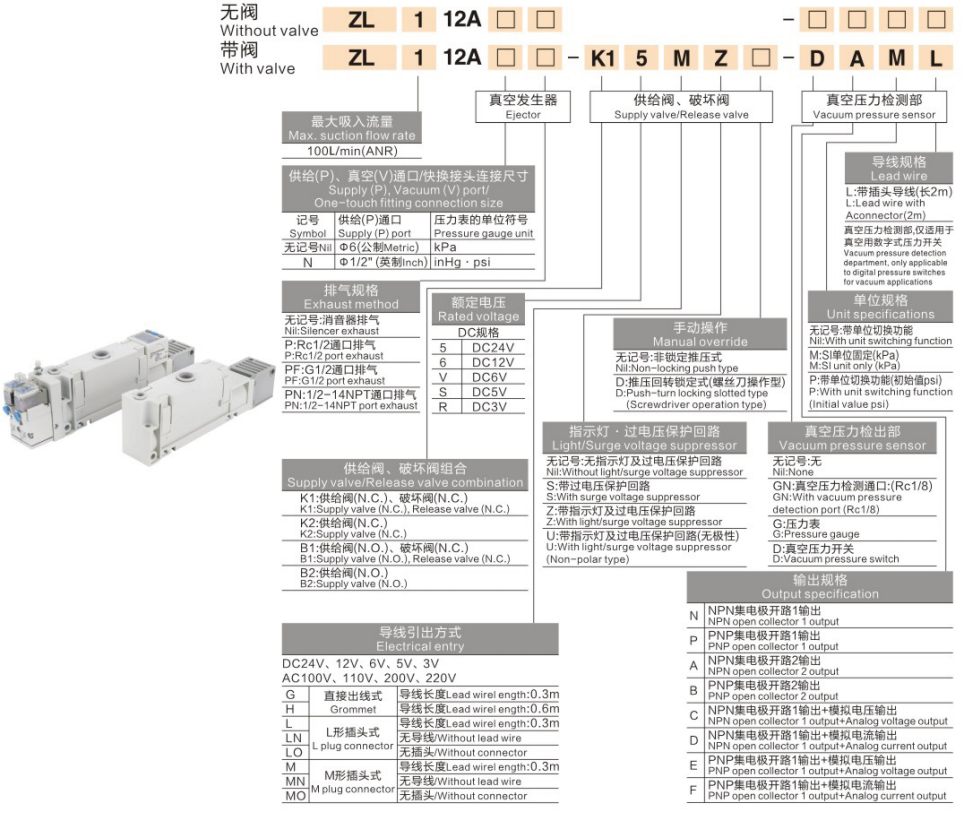

2.1 Základní kódování bez ventilů
ZL1-12A
• ZL1: Kód řady vícestupňových vakuových ejektorů
• 12A: Velikostní kód, maximální sací průtok 100L/min (ANR)
Celý příklad:ZL1-12A-K15MZ-DAML
|
Segment kódu |
Odpovídající modul a definice |
|
ZL1-12A |
Série + kód velikosti (100L/min) hlavní tělo vakuového ejektoru |
|
K1 |
Kombinace přívodního/vypouštěcího ventilu + uvolňovacího ventilu NC, sestava přívodního/vypouštěcího ventilu |
|
5 |
Jmenovité napětí cívky DC24V |
|
M |
Kabelová zásuvka ve tvaru M, délka kabelu 0,3 m |
|
Z |
S kontrolkou a obvodem ochrany proti přepětí |
|
D |
Vestavěná detekční jednotka vakuového tlakového spínače |
|
A |
Specifikace dvoukanálového výstupu NPN s otevřeným kolektorem |
|
M(L) |
Kabel tlakového spínače: 0,3 m / 2 m se zástrčkou, vyberte pouze jeden |
3.1 Napájecí (P) / vakuový (V) port Velikost uchycení jedním dotykem
|
Označit |
Napájecí (P) port |
Možnosti tlakové jednotky |
|
Žádná značka / N |
Φ6 Metrické uchycení jedním dotykem |
kPa |
|
Palcová verze |
Φ1/2" Imperial jednodotykové kování |
inHg, psi |
3.2 Metoda výfuku
|
Označit |
Popis výfuku |
|
Žádná známka |
Tlumič výfuku (standardní, výkon s nízkou hlučností) |
|
PR |
1/4" port výfuku, externí potrubí pro centrální výfuk |
|
PG1/2 |
Výfuk G1/2 port, velkoprůtokový centrální výfuk |
|
PN1/2‑14NPT |
NPT 1/2‑14 port výfuku pro severoamerické zařízení |
3.3 Jmenovité napětí
|
Kód |
Specifikace napětí |
|
5 |
DC24V (průmyslový mainstream) |
|
6 |
DC 12V |
|
V |
DC6V (volitelné) |
|
VDC |
DC 5V (pouze na zakázku) |
3.4 Kombinace přívodního a vypouštěcího ventilu (pro modely s ventilem)
|
Kód |
Kombinace ventilů |
Popis funkce |
|
K1 |
Přívodní ventil N.C. + Uvolňovací ventil N.C. |
Zajistěte napájení pro vytvoření vakua; uvolnění energie pro rychlé přerušení vakua. Standardní výběr hlavního proudu. |
|
K2 |
Supply Valve N.C. (bez vypouštěcího ventilu) |
Pouze řízení dodávky; přirozené uvolňování vakua, nákladově optimalizované řešení. |
|
B1 |
Přívodní ventil N.O. + Uvolňovací ventil N.C. |
Normálně otevřený přívodní ventil, nepřetržitý přívod vzduchu po vypnutí, pro speciální pracovní podmínky s podtlakem. |
|
B2 |
Přívodní ventil N.O. (bez vypouštěcího ventilu) |
Základní konfigurace normálně otevřeného napájení. |
3.5 Funkce ručního ovládání
|
Označit |
Provozní režim manuálního přepsání |
|
Žádná známka |
Tlačítko bez aretace: stisknutím se aktivuje, uvolněním se resetuje. |
|
D |
Typ zamykání push-turn (ovladatelný šroubovákem), zámek pro nepřetržitý přívod vzduchu během uvádění do provozu a ladění. |
3.6 Kontrolka a přepěťový ochranný obvod
|
Označit |
Popis konfigurace |
|
Žádná známka |
Žádná kontrolka a žádný obvod ochrany proti přepětí. |
|
S |
Vestavěný obvod pro potlačení přepětí pro prodloužení životnosti cívky. |
|
Z |
Kontrolka plus obvod přepěťové ochrany pro vizualizaci stavu zapnutí. |
|
U |
Kontrolka bez polarity a obvod ochrany proti přepětí, povoleno libovolné zapojení. |
3.7 Režim elektrického vstupu / výstupu drátu
|
Kód |
Definice kabelové zásuvky |
|
G |
Kabelová průchodka, délka kabelu: 0,3 m |
|
H |
Zásuvka ve tvaru L, délka kabelu: 0,6 m |
|
LN |
Typ zástrčky ve tvaru L, bez kabelu (kabelový svazek připravený zákazníkem) |
|
M |
Zásuvka ve tvaru M, délka kabelu: 0,3 m |
|
MN |
Zástrčka ve tvaru M, bez kabelu (kabelový svazek připravený zákazníkem) |
3.8 Vakuová tlaková jednotka (platí pouze pro jednotky vybavené vakuovou detekcí)
|
Označit |
Nastavení jednotky |
|
Žádná známka |
Přepínatelné více jednotek: volitelné kPa / inHg / psi |
|
M |
Pevná jednotka, pouze kPa |
|
S |
Přepínatelné více jednotek, tovární přednastavení na psi |
|
P |
Přepínatelné více jednotek, tovární přednastavení na psi |
3.9 Modul detekce vakuového tlaku
|
Označit |
Funkce a aplikace detekce |
|
Žádná známka |
Žádná detekční jednotka; čisté tělo ejektoru, připojte externí senzor samostatně. |
|
GN |
Port detekce vakua (Rc1/8), připojení externího digitálního tlakoměru nebo sběrného modulu PLC. |
|
G |
Vestavěný analogový tlakoměr pro místní vizuální odečet úrovně vakua na místě. |
|
D |
Vestavěný vakuový tlakový spínač, spínač výstupů / analogový signál pro alarm chybějícího dílu a zpětnou vazbu o obrobku na místě. |
3.10 Specifikace výstupu (pro vakuový tlakový spínač typu D)
|
Kód |
Popis výstupního režimu |
|
N |
1kanálový výstup s otevřeným kolektorem NPN, standard pro vstupní kanál PLC NPN |
|
P |
PNP 1kanálový výstup s otevřeným kolektorem |
|
A |
Dvoukanálový nezávislý výstup s otevřeným kolektorem NPN |
|
W |
Dvoukanálový nezávislý výstup s otevřeným kolektorem PNP |
|
C |
NPN 1-kanálový přepínač + analogový napěťový výstup |
|
D |
NPN 1-kanálový přepínač + analogový proudový výstup |
|
E |
PNP 1-kanálový přepínač + analogový napěťový výstup |
|
F |
PNP 1-kanálový přepínač + analogový proudový výstup |
3.11 Specifikace kabelu tlakového spínače (pro typ D)
|
Kód |
Definice kabelu |
|
L |
Předmontovaný zásuvný kabel, celková délka: 2 m |
|
M |
Předmontovaný zásuvný kabel, celková délka: 0,3 m |
|
Položka parametru |
Standardní specifikace |
|
Pracovní princip |
Vícestupňový difuzor Venturiho vakuový ejektor, vysoce účinná energeticky úsporná konstrukce |
|
Maximální sací průtok (velikost 12A) |
100 l/min (ANR) |
|
Standardní tlak přiváděného vzduchu |
0,4 ~ 0,6 MPa |
|
Napájecí / vakuový port |
Jednodotykové uchycení: Φ6 metrický / Φ1/2" Imperial volitelně |
|
Možnosti výfuku |
Standardní tlumič výfuku; PR / PG / PN centralizovaný externí výfuk typu portu volitelně |
|
Jmenovité napětí cívky |
DC24V / DC12V / DC6V; DC 5V k dispozici na zakázku |
|
Možnosti elektrického vstupu |
G průchodka / zástrčka tvaru H-L / zástrčka tvaru M-M; Bezkabelová verze LN / MN pro zákaznickou elektroinstalaci |
|
Jednotka detekce vakua |
Žádná detekce / port detekce GN (Rc1/8) / místní manometr G / vestavěný vakuový tlakový spínač D |
|
Výstup signálu |
NPN / PNP jednokanálový spínací výstup; analogový napěťový / proudový výstup volitelný |
|
Indikátor a přepěťová ochrana |
Bez ochrany / S přepěťová ochrana / Z indikátor + ochrana / U indikátor bez polarity + ochrana |
|
Porovnávací položka |
Bezventilový typ ZL1-12A |
Typ s ventilem ZL1-12A-K1… |
|
Integrované ventily |
Žádné vestavěné ventily, je nutný externí 3-cestný solenoidový ventil |
Integrovaný přívodní ventil + vypouštěcí ventil (řada K1/K2/B1/B2) |
|
Metoda vakuového přerušení |
Ovládání externím ventilem nebo přirozeným uvolňováním |
Okamžité přerušení vakua díky vestavěnému vypouštěcímu ventilu pro rychlé odložení obrobku |
|
Rychlost odezvy |
Závisí na vnějším ventilu a uspořádání potrubí |
Rychlejší integrovaná odezva pro robotické aplikace s vysokou rychlostí cyklu |
|
Složitost potrubí |
Vyžaduje samostatné ventily, armatury a příslušenství filtrů |
Vysoce integrované, minimální potrubní práce na místě |
|
Náklady a flexibilita |
Nejnižší náklady, maximální flexibilita návrhu systému |
Vyšší úroveň integrace, preferovaná pro koncový efektor robota EOAT |
|
Detekce tlaku |
Je vyžadován externí vakuový tlakový spínač |
Volitelný vestavěný G manometr / D vakuový tlakový spínač |
Řešení 1: Bezventilový nákladově optimalizovaný okruh
AFC2000 bezolejová dvoujednotková úprava zdroje vzduchu → 3V110 3cestný elektromagnetický ventil → bezventilový vakuový ejektor ZL1‑12A → vakuová přísavka ZPT
Řešení 2: Obvod pro vysokorychlostní robot pro výběr a umístění s ventilem
Regulátor tlaku AR → ZL1‑12A‑K15MZ‑DAML (integrovaný přívodní ventil, vypouštěcí ventil a vakuový tlakový spínač) → přísavka koncového efektoru robota, podporována funkce automatického alarmu chybějícího obrobku.
Řešení 3: Vícebankový okruh centralizovaného přívodu vzduchu
AFC velkoprůtoková bezolejová dvoujednotka → vícenásobná sestava rozdělovače ZL1 s ejektorem ventilu → synchronní odběr materiálu s více přísavkami.
• Velikost portu: Pro standardní hadičky PU6 / Φ6 vyberte metrický port bez značky. Pro imperiální Φ1/2" potrubí specifikujte imperiální port spolu s jednotkou tlaku inHg / psi.
• Vyčerpat: Pro prostředí dílny s nízkou hlučností ponechte standardní tlumič výfuku. Pro odsávání do vyhrazené bezpečné oblasti použijte centralizované odsávání typu PR / PG / PN.
• Napětí: DC24V (kód 5) pro domácí automatizační zařízení; DC12V / DC6V pro evropský export nebo projekty nízkonapěťových zařízení.
• Kombinace ventilů: K1 (dodávka N.C. + uvolnění N.C.) pro standardní vysokorychlostní vychystávání; K2 pro snížení nákladů; B1/B2 pro speciální normálně otevřené pracovní podmínky s vakuovým přidržováním.
• Požadavek na detekci: Vyberte D vakuový tlakový spínač (NPN/PNP odpovídá typu vstupu PLC) pro alarm chybějící části PLC; G místní manometr pro vizuální kontrolu na místě; Detekční port GN pro externí sběr dat třetích stran.
• Indikátor a přepěťová ochrana: Vyberte verzi Z / U pro diagnostickou indikaci skříně; S přepěťová ochrana pro vlhké drsné pracovní prostředí.
• Ruční ovládání: Vyberte si ruční přepínání zamykání D push-otočením pro scénáře častého uvádění do provozu a ladění, podporujte uzamčený nepřetržitý přívod vzduchu.
• Vysokorychlostní manipulace s elektronikou 3C PCB a čipem
• Přenos materiálu elektrod lithiové baterie
• Silná adsorpce z kartonu a porézního materiálu
• Robustní robotické vychystávání skla a plechu
• Odebírání a vyjímání dílů vstřikovacím robotem
• Aplikace pro uchopení potravinářských obalů
• Logistické třídící vysokorychlostní robotické přepravní systémy
• NEPOUŽÍVEJTE jednotky FRL s olejovou mlhou (tři jednotky řady AC / BC) pro přívod vzduchu vakuového ejektoru. Mazací olej ucpe trysky vícestupňového difuzéru, je nutné použít bezolejovou dvoujednotkovou jednotku pro úpravu vzduchu.
• Inline vakuový filtr ZFC nainstalujte povinně na straně proti proudu. Drobné vícestupňové trysky jsou citlivé na prach; sací průtok se po ucpání kontaminací částicemi silně zhorší.
• Udržujte délku hadice mezi ejektorem a přísavkou co nejkratší, aby bylo zaručeno rychlé vytvoření vakua a stabilní sací výkon.
• Optimální rozsah tlaku přiváděného vzduchu 0,4~0,6MPa. Nedostatečný tlak vede ke slabému sání; nadměrný tlak zvyšuje spotřebu stlačeného vzduchu.
• Pro modely s ventilem vyberte verze Z / S / U s vestavěným obvodem přepěťové ochrany pro prodloužení životnosti cívky elektromagnetu uvnitř rozvaděčů.
• U konfigurací centralizovaného výfuku PR / PG / PN zajistěte volné výfukové potrubí, protitlak výrazně sníží výkon vakuové budovy.
