Značka: SOLH by Richge Technology | Náhradní výměna kompatibilní s importovanou řadou ZH‑B
 |

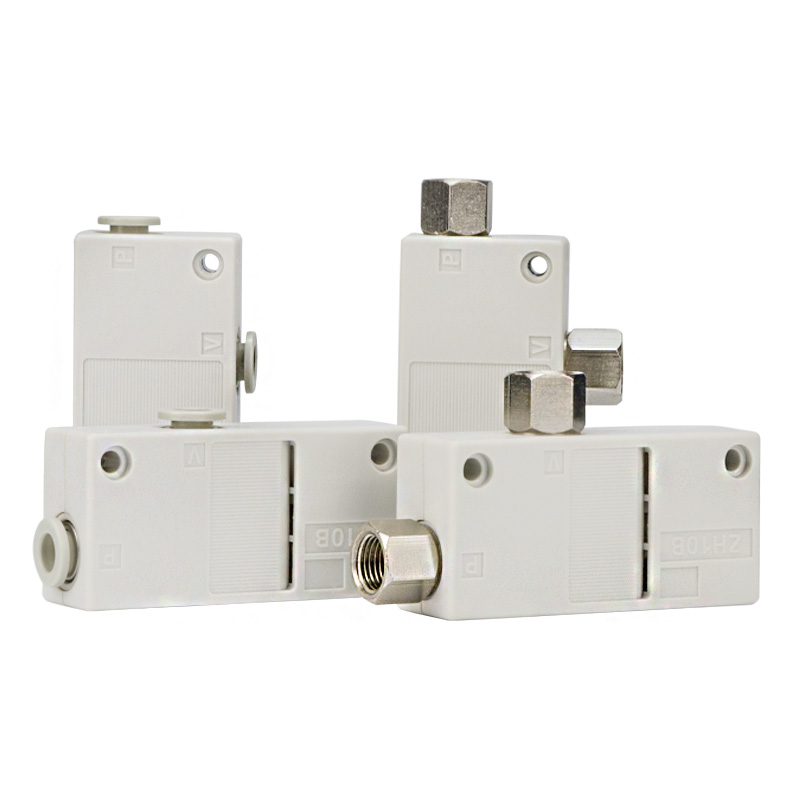

Vakuový ejektor skříňového typu ZH‑B využívá jednostupňový princip Venturiho trubice s integrovaným tlumičem hluku uvnitř těla. Jsou vyhrazeny pouze dva porty: napájecí port SUP a vakuový port VAC, žádný samostatný výstupní port. Odpadní vzduch je odváděn přímo přes vestavěný tlumič. Velmi jednoduchá instalace bez nutnosti použití externího tlumiče hluku. Plně zaměnitelné s importovaným ZH‑B v rozměrech a připojovacím rozhraní. K dispozici jsou dvě výkonné verze: typ S s vysokým vakuem a typ L s vysokým průtokem, s kompletními velikostmi trysek. Ideální pro kompaktní malé automatizační přípravky a aplikace robotů typu pick-and-place.

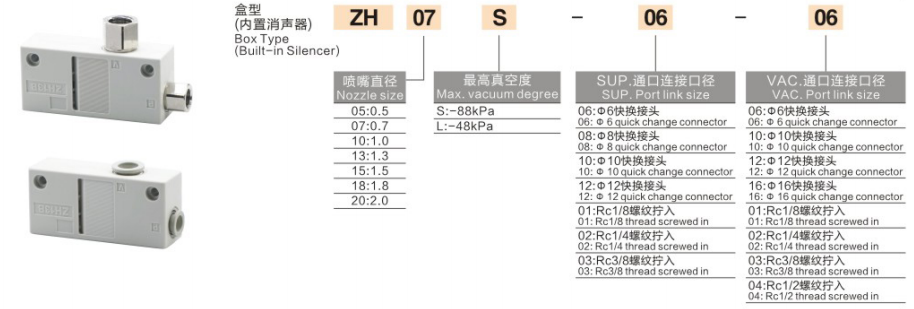

Modelové rozlišení
• Typ krabice ZH‑B: Vestavěný tlumič, 2 porty (SUP a VAC)
• Typ ZH-D s portem na tělo: Bez vestavěného tlumiče hluku, 3 nezávislé porty SUP/VAC/EXH pro externí potrubí
Příklad:ZH07S-06-06
• ZH: Sériový kód, krabicový vakuový ejektor s vestavěným tlumičem hluku
• 07: Kód velikosti trysky
• S/L: Max. vakuová charakteristika. S = vysoké vakuum; L = vysoký průtok
• 06: Velikost připojení napájecího portu SUP
• 06: Velikost připojení vakuového portu VAC
|
Kód trysky |
Otvor trysky |
|
05 |
Φ0,5 mm |
|
07 |
Φ0,7 mm |
|
10 |
Φ1,0 mm |
|
13 |
Φ1,3 mm |
|
15 |
Φ1,5 mm |
|
18 |
Φ1,8 mm |
|
20 |
Φ2,0 mm |
Referenční tabulka kódu portu
|
Kód přístavu |
Typ rozhraní |
|
06 |
Φ6 uchycení jedním dotykem |
|
08 |
Φ8 uchycení jedním dotykem |
|
10 |
Φ10 uchycení jedním dotykem |
|
12 |
Φ12 uchycení jedním dotykem |
|
16 |
Φ16 uchycení jedním dotykem |
|
01 |
Vnitřní závit Rc1/8 |
|
02 |
Vnitřní závit Rc1/4 |
|
03 |
Vnitřní závit Rc3/8 |
|
04 |
Vnitřní závit Rc1/2 |
Příklad objednávky: ZH10S‑08-10
Vakuový ejektor krabicového typu ZH s vestavěným tlumičem hluku, tryska Φ1,0 mm, vysoce podtlaková třída S; napájecí port Φ8 jednodotyková armatura, vakuový port Φ10 jednodotyková armatura.
• Integrovaný vestavěný tlumič: Není potřeba žádný externí tlumič. Odpadní vzduch je odváděn přes vnitřní tlumicí konstrukci. Méně náhradních dílů, nízká hlučnost a úspora místa.
• Pouze 2 porty pro jednoduché zapojení: Pouze port pro přívod vzduchu SUP a port vakua VAC, žádný samostatný výstupní port EXH. Ideální pro omezený kompaktní instalační prostor.
• Verze s duálním výkonem volitelné
￮ S Vysoké vakuum (-88 kPa): Silná adsorpční síla pro dobře utěsněné obrobky, jako je ocelový plech, sklo, PCB a plastové pouzdro.
￮ L Vysoký průtok (-48 kPa): Větší sací průtok pro kompenzaci úniku vakua, vhodný pro prodyšné porézní materiály včetně papíru, fólie, kartonu a pěny.
• Výběr více portů: Metrické jednodotykové armatury široce používané pro domácí stroje; Verze Rc s vnitřním závitem pro exportní zařízení.
• Lehké tělo PBT: Integrálně tvarovaná tryska PBT, nízká hmotnost, vhodná pro malý robot EOAT. Podporuje přímou šroubovou montáž nebo montáž držáku.
• Bezolejový provoz: Vyžaduje se pouze suchý filtrovaný stlačený vzduch, mazání olejovou mlhou je zakázáno.
|
Položka parametru |
Specifikace |
|
Pracovní princip |
Jednostupňový podtlak Venturiho trubice |
|
Pracovní médium |
Suchý filtrovaný stlačený vzduch, přívod oleje zakázán |
|
Rozsah tlaku přiváděného vzduchu |
0,25~0,6MPa, max. 0,7MPa |
|
Okolní teplota |
5~60℃, zdroj vzduchu bez námrazy |
|
Styl těla |
Skříňový typ s vestavěným tlumičem, 2 porty (SUP/VAC) |
|
S High-vakuum Ultimate Vacuum |
-88 kPa |
|
L High-flow Ultimate Vacuum |
-48 kPa |
Referenční výkon při vstupním tlaku 0,5 MPa
|
Model |
Tryska |
Max. sací průtok L/min |
Spotřeba vzduchu L/min |
Doporučená přísavka |
|
ZH05S-xx-xx |
0,5 mm |
6 |
13 |
Φ2~13mm |
|
ZH07S-xx-xx |
0,7 mm |
12 |
27 |
Φ2~20mm |
|
ZH10S-xx-xx |
1,0 mm |
26 |
52 |
Φ2~32 mm |
|
ZH13S-xx-xx |
1,3 mm |
40 |
88 |
Φ2~50mm |
|
ZH15S-xx-xx |
1,5 mm |
58 |
117 |
Φ2~100 mm |
|
ZH18S-xx-xx |
1,8 mm |
76 |
165 |
Φ2~125 mm |
|
ZH20S-xx-xx |
2,0 mm |
90 |
201 |
Φ2~150 mm |
|
Porovnávací položka |
Typ skříně ZH‑B (vestavěný tlumič) |
ZH‑D Typ s portem na tělo |
|
Množství přístavu |
2 porty: SUP + VAC; výfuk odváděný přes vestavěný tlumič |
3 nezávislé porty SUP/VAC/EXH, žádný vestavěný tlumič |
|
Tlumič |
Integrovaný tlumič, připraven k použití |
EXH port musí připojit externí tlumič, jinak vysoký šum |
|
Instalační prostor |
Kompaktní uspořádání, minimální potrubí, ideální pro malé svítidlo |
Extra prostor vyhrazený pro výfukové potrubí |
|
Aplikační scénáře |
Malý pevný přípravek, prostorově omezená stanice, není potřeba centralizovaný výfuk |
Robot EOAT, centralizovaný odvod výfukových plynů, multiejektorový paralelní modul |
• Výběr verze S/L
￮ ✅ S Vysoké vakuum: Hladké utěsněné obrobky vyžadující silnou adsorpční sílu.
￮ ✅L Vysoký průtok: Netěsné obrobky, jako je karton, fólie, tkanina, velký průtok kompenzuje únik podtlaku.
• Výběr otvoru trysky: Vyberte na základě celkové adsorpční plochy přísavky. Větší tryska přináší vyšší průtok a vyšší spotřebu vzduchu. Vyhněte se příliš velké trysce, abyste zabránili plýtvání stlačeným vzduchem.
• Výběr portu: Metrická jednodotyková armatura (06/08/10) pro domácí automatizaci; Rc závit (01/02) pro exportní stroje.
• Detekce vakua: Žádný vestavěný tlakový senzor. Nainstalujte vakuový tlakový spínač ZSE do vakuového okruhu pro potvrzení vakua nebo alarm chybějící části.
Servisní jednotka zdroje vzduchu AFC (jednotka olejové mlhy zakázána) → 3/2 solenoidový ventil → napájecí port SUP ZH‑B; Vakuový port VAC → vakuový filtr ZFC → vakuová přísavka.
• Maznice olejovou mlhou je přísně zakázána. Kontaminace olejem ucpe malou trysku a sníží sací sílu.
• ZFC vakuový filtr musí být nainstalován na straně vakua, aby blokoval prach a chránil trysku.
• Doporučený přívodní tlak: 0,4~0,5MPa. Dlouhodobý nepřetržitý provoz pod plným tlakem 0,6 MPa se nedoporučuje.
• Udržujte hadici mezi ejektorem a přísavkou co nejkratší, snižte objem potrubí pro rychlejší odezvu podtlaku.
• Vestavěný prvek tlumiče bude po dlouhém používání hromadit prach. Jakmile sání klesne, vyčistěte nebo vyměňte vložku tlumiče.
