Střední 2/3portový mechanický talířový ventil řady VM2 (VM200).

Značka: SOLH by Richge Technology

Umístění produktu

     Řada VM2 (VM200) je středně velký 2/3 portový mechanický talířový ventil plně zaměnitelný se standardními modely SMC. Díky spolehlivé konstrukci talířového těsnění se vyznačuje pozoruhodně vysokou průtokovou kapacitou (Cv≈0,87), univerzálním standardním portem Rc1/4, robustní průmyslovou konstrukcí a kompletními výměnnými hlavicemi pohonu. Jedná se o hlavní mechanický regulační ventil pro detekci meze zdvihu, ruční ovládání a spínání vzduchového okruhu na všech typech automatizovaných strojů.

Základní technické specifikace

  1 Základní parametry

     -- Kód řady: VM200 (zkrácený název VM2)

     -- Typy obvodů: 2portový (VM22x), 3portový (VM23x, standardně sepnuto NC)

     -- Konstrukce: Přímo působící talířový typ s vynikajícím těsněním a dlouhou životností

     -- Použitelná kapalina: Stlačený vzduch, inertní plyn

     -- Rozsah provozního tlaku: 0 ~ 1,0 MPa (nekompatibilní s vakuem)

     -- Okolní a střední teplota: -5 ~ +60 ℃ (nepovolena námraza)

     -- Závit portu: Rc1/4 (02); volitelně NPT1/4 (N02), G1/4 (F02)

     -- Průtok: Efektivní plocha průřezu 19 mm², Cv = 0,87

     -- Čistá hmotnost: Standardní model 90 g

     -- Uspořádání potrubí: boční port (01), spodní port (00)

     -- Požadavek na mazání: Bez mazání; Volitelné mazání turbínovým olejem ISO VG32

  2. Celkové vnější rozměry (mm)

     -- Verze bočního portu: 17 × 44 × 25

     -- Verze spodního portu: 17 × 44 × 30

Definice obvodu a pracovní logika (3 porty / 2 porty)

  1. 3portový model (VM23x, nejpoužívanější)

     -- Port 1(P): Vstup hlavního přívodu vzduchu

     -- Port 2(A): Výstup řídicího signálu

     -- Port 3(R): Výfukový port

     -- NC normálně zavřená logika: Neaktivováno → P odříznuto od A, A připojeno k R; Po aktivaci → P se připojí k A, A odpojí výfuk R

  2. 2portový model (VM22x)

     -- Port 1(P): Vstup tekutiny

     -- Port 2(A): Řídicí výstup

     -- Normálně zavřeno: Vzduchový kanál se po stisknutí otevře, po uvolnění se ihned odřízne

Kompletní portfolio vyměnitelných hlavic pohonu

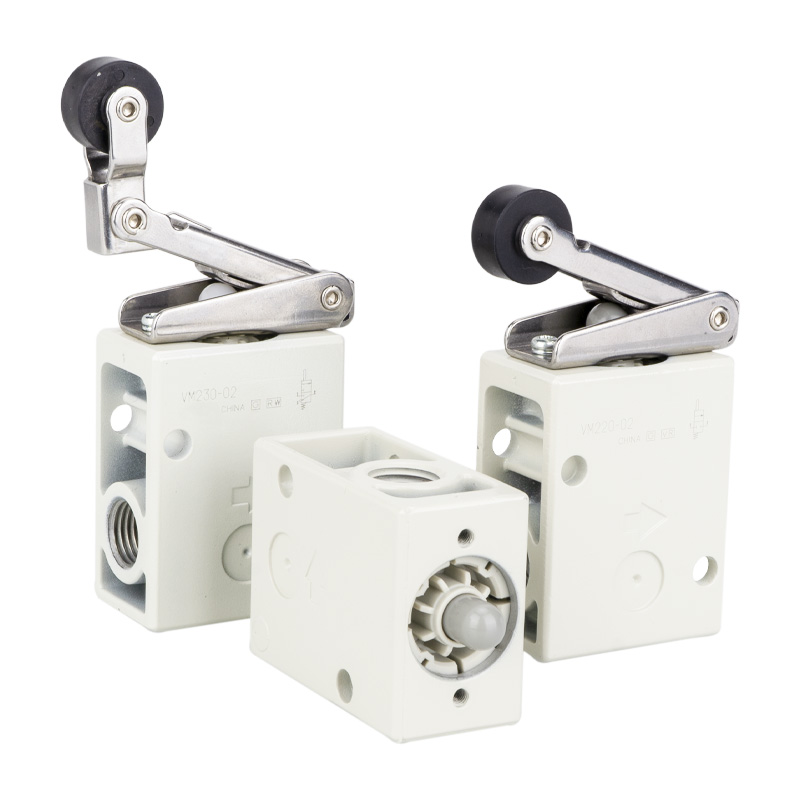

 1. Typ s válečkovou pákou (pro detekci limitu zdvihu, nejoblíbenější)

     -- VM231/221: Standardní POM plastová válečková páka

     -- VM231S/221S: Válec z kalené oceli pro náročné pracovní podmínky odolné proti oděru

     -- VM233/223: Jednosměrná kladková páka proti odskoku

  2. Typ s přímým pístem

     VM230/220: Standardní přímý tlačný píst

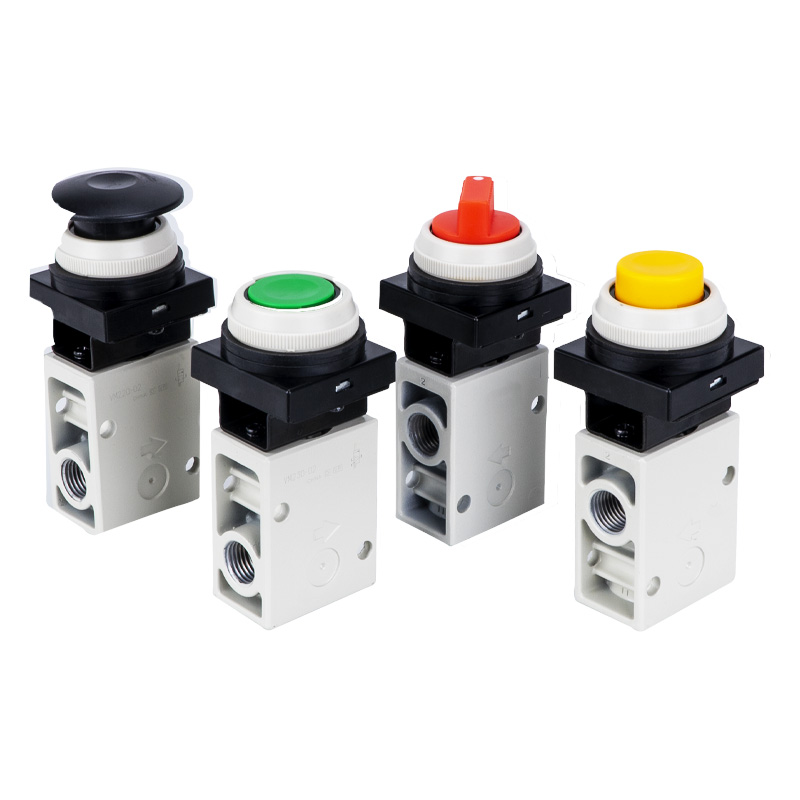

3. Typ tlačítka (pro ruční ovládání krokováním)

     -- VM232/222: Ploché standardní tlačítko

     -- VM232Y/222Y: Vysoce viditelná žlutá hřibová hlava pro nouzové zastavení

     -- VM232G/222G: Zelené tlačítko indikátoru

 4. Volitelné speciální akční členy

     Závěsná páka, přepínací páka, uzamykatelný otočný knoflík, obousměrná páka a další přizpůsobené spoušťové hlavy

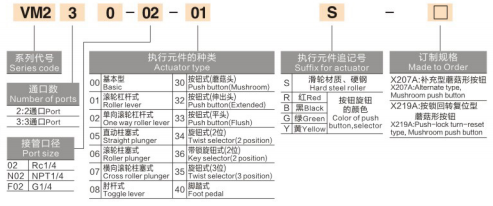

 Vysvětlení kódu modelu

   1. (Příklad: VM231-02-01S)

     -- VM231: 3-portový obvod + válečkový pákový aktuátor

     -- 02: Velikost závitu portu (Rc1/4=02; N02=NPT1/4; F02=G1/4)

     -- 01: Uspořádání bočního portu (00 = uspořádání spodního portu)

     -- S: Válec z kalené oceli (bez přípony = standardní váleček POM)

     -- Barevná přípona: A=standardní černá; Y=žlutá houba; G=zelené tlačítko

  2. Společné standardní modely

     -- VM231-02-01A: 3-port, POM roller, Rc1/4, boční port (univerzální univerzální model)

     -- VM231S-02-01A: 3-port, kalený ocelový válec, Rc1/4, boční port (těžké otěruvzdorné pracovní podmínky)

     -- VM230-02-00A: 3 porty, přímý píst, spodní port

     -- VM232Y-02-01A: 3portové, žluté hřibové tlačítko nouzového zastavení, boční port

Hlavní výhody produktu

     -- Středně vysoký průtokový výkon: Cv=0,87, téměř 8krát vyšší průtoková kapacita než mini VM1 (Cv=0,11), dokonale se hodí pro pneumatické okruhy se středním průtokem

     -- Univerzální port Rc1/4: Standardní velikost závitu hlavního proudu pro automatizační zařízení s vynikající kompatibilitou mezi modely

     -- Spolehlivé těsnění talířku: Dobrá vzduchotěsnost, odolnost proti znečištění prachem, rychlá odezva a prodloužená životnost

     -- Podpora rozvržení dvou potrubí: Možnosti bočního a spodního portu pro flexibilní rozvržení instalace s hustým panelem

     -- Kompletní pokrytí ovladače: válečková páka, plunžr, ploché tlačítko a hřibová hlava jsou k dispozici pro pokrytí mechanického limitu, ručního krokování a nouzového zastavení všech scénářů

     -- Robustní konstrukce pro velké zatížení: Kovové tělo ventilu; Přípona S váleček z kalené oceli volitelně pro náročný průmyslový nepřetržitý provoz

     -- Konstrukce bez mazání: Nízká pracovní zátěž na údržbu, čistý a ekologický provoz vzduchového okruhu

Typické aplikační scénáře

     -- Snímání limitu zdvihu zařízení: Detekce plné polohy válce / posuvného stolu s válečkovým pákovým ovladačem

     -- Ruční krokové ovládání: Uvedení stroje do provozu na místě a ovládání panelu pomocí tlačítka

     -- Bezpečnostní nouzové blokování: Žlutá hřibová hlava pro rychlé odpojení vzduchového okruhu

     - Přepínání přípravků a přípravků: Ovládání pneumatické smyčky upnutí / uvolnění

     -- Automatizované výrobní linky: Signální obvody polohy pracoviště a mechanické bezpečnostní blokovací obvody

     -- Balicí, textilní a tiskařské stroje: Vysokofrekvenční mechanické spouštěcí ovládací smyčky

Porovnání výběru: VM1 VS VM2 Rychlá referenční tabulka

Shrnutí jedné věty

     Středně velký mechanický talířový ventil SOLH VM2 je vybaven univerzálním portem Rc1/4, Cv=0,87 vysokou průtokovou kapacitou, výměnnými pohony v plném rozsahu a možnostmi dvojitého bočního/spodního potrubí, fungující jako standardní hlavní mechanický regulační ventil pro všechny pneumatické spínací obvody průmyslové automatizace.
