Řada pneumatických komponentů

Střední mechanický talířový ventil SOLH VM2 (VM200) je plně zaměnitelný s odpovídajícími modely SMC. Díky konstrukci se středním talířem s koeficientem průtoku Cv=0,87 je jeho průtoková kapacita přibližně 8krát vyšší než u řady mini VM1, vybavené standardním portem Rc1/4 a volitelnými závity NPT/G1/4. Pracuje pod 0 ~ 1,0 MPa a je nekompatibilní s vakuem, používá těsnění talířového těsnění odolného proti opotřebení a robustní kovové tělo. K dispozici jsou rozvržení potrubí bočního portu a spodního portu, které podporuje kompletní řada výměnných ovladačů: standardní váleček POM / tvrzená ocel otěruvzdorná válečková páka, jednosměrný váleček proti odskoku, rovný píst, ploché tlačítko, žlutá hřibová hlava nouzového zastavení, zelené tlačítko indikátoru a uzamykatelný knoflík závěsu. Varianta válečku z tvrzené oceli je vhodná pro vysoce namáhané výrobní linky s vysokým opotřebením. Široce se používá pro detekci limitu zdvihu válce a posuvného stolu, ruční uvedení zařízení do provozu, přepínání vzduchu u přípravku a bezpečnostní nouzové blokování, slouží jako hlavní mechanický vzduchový spouštěcí ventil pro balicí, textilní, tiskařské a všeobecné automatizační výrobní linky.

SOLH VM4 (VM400) střední 3cestný talířový mechanický ventil je plně zaměnitelný s ekvivalentními modely SMC, umístěnými mezi mini VM1 a vysokoprůtokovou řadou VM2. Jeho hlavní výhoda spočívá v kompatibilitě s plným tlakovým rozsahem od -100 kPa vakua do 1,0 MPa přetlaku, což je funkce nedostupná na VM2. Přijímá standardní port Rc1/8 s volitelnými závity NPT/G1/8 a průtokovou kapacitou Cv=0,38, podporuje uspořádání bočního a spodního portu. Postaven s pevným kovovým tělem, odolává nárazům 1 000 m/s² a silným vibracím, vhodný pro náročné výrobní linky s vysokým zatížením, s těsněním talíře odolným proti prachu a bez mazání pro dlouhou životnost. K dispozici je kompletní sada vyměnitelných ovladačů: standardní / tvrzená ocelová válečková páka proti oděru, jednosměrný váleček proti odskoku, rovný píst, vícebarevná hřibová tlačítka nouzového zastavení, 2/3-polohové otočné knoflíky, uzamykatelná tlačítka a páky překlápěcích pantů. Široce se používá při detekci limitu zdvihu válce a posuvného stolu, vakuových adsorpčních/uvolňovacích obvodech, ručním uvádění zařízení do provozu, nouzovém blokování stroje a přepínání upínacích přípravků, je to ideální střední mechanický spouštěcí ventil pro pracovní podmínky vyžadující vakuovou kompatibilitu a silnou odolnost proti nárazům.

Vysokoprůtokový elektropneumatický proporcionální ventil SOLH ITV je plně zaměnitelný s ekvivalentními modely SMC. Díky systému tlakové zpětné vazby s uzavřenou smyčkou akceptuje napětí DC0–10V, proudové analogové signály 4–20mA a volitelnou fieldbus komunikaci včetně CC-Link, PROFINET, EtherNet/IP pro dosažení plynulé, vysoce přesné dálkové regulace tlaku vzduchu s přesností řízení ±1 % FS a ochranou proti prachu a stříkající vodě IP65. Tři řady pokrývají různé rozsahy průtoku: ITV1100 pro mikronízký průtok, ITV2100 pro univerzální střední průtok a ITV3100 pro silný vysoký průtok až 4400 l/min ANR, s nastavitelným tlakem od 0,005 do 0,9 MPa. Podporuje Rc/NPT/G závity a nástrčné šroubení, vestavěný LED digitální displej a autodiagnostický alarm při nízkém napájení DC24V. Široce se používá pro ovládání válce s velkým otvorem, řízení konstantního napětí filmu a drátu, polovodičové a optické přesné procesy, automatické dávkování a povlakování, vícestupňové přepínání tlaku pro svářecí a nýtovací zařízení, nahrazující více manuálních regulátorů pro realizaci digitální centralizované regulace tlaku na automatizovaných výrobních linkách.

Inline zpětné ventily SOLH XTO674 a INA14 sdílejí stejnou konstrukční platformu s ultranízkým praskacím tlakem 0,01 MPa, kompatibilní se stlačeným vzduchem i čistou vodou pro ochranu proti zpětnému toku ve vakuových a nízkotlakých kapalinových potrubích. XTO674 je celomosazná kryogenní verze pracující až do -30℃; Standardní řada INA14 nabízí tělo z mosazi nebo nerezové oceli SUS304, vybavené standardními těsněními NBR a volitelným těsněním FKM odolným vůči oleji a vysokým teplotám a těsněním CR odolným vůči povětrnostním vlivům. Kompaktní řadový závitový design s vyznačením šipky průtoku lze přímo namontovat do potrubí bez dalších držáků, což účinně zabraňuje ztrátě vakua a zpětnému proudění vzduchu při instalaci mezi vakuové generátory a přísavky. Tyto dvě řady se vyznačují identickými celkovými rozměry a velikostí závitů pro přímou výměnu v poli bez úpravy potrubí, široce používané v kryogenních zařízeních, vakuových výrobních linkách, vysokoteplotních kapalinových okruzích odolných proti korozi a obecných pneumatických a vodních potrubích pro jednosměrné udržení tlaku a prevenci zpětného toku.

Vícestupňový vakuový ejektor Venturiho trubice SOLH ZL112 je plně zaměnitelný s ekvivalentními modely SMC, vybavenými standardní tryskou Φ1,2. Jeho energeticky úsporná vícestupňová struktura poskytuje stabilní vakuum -88~-92 kPa a zároveň snižuje spotřebu vzduchu o více než 40 % oproti jednostupňovým ejektorům. Díky vysoce integrované modulární konstrukci nabízí K1 duální přívodní/uvolňovací ventily pro automatické sání a vyfukování a cenově výhodné varianty K2 s jedním přívodním ventilem. Vestavěný tlumič omezuje provozní hluk pod 70 dB(A); k dispozici jsou dva styly výfuku: standardní typ s integrovaným tlumičem a výfuk s centrálním portem P pro vysoký průtok. Volitelné příslušenství zahrnuje analogové mechanické vakuometry a digitální vakuové tlakové spínače s NPN/PNP jedno/dvoukanálovými a napěťovými/proudovými analogovými signálovými výstupy, plus různé konektory, napětí cívek a ruční nastavovací knoflíky. Bez vnitřních pohyblivých částí pro bezúdržbový nepřetržitý provoz, lze jej namontovat přímo na koncové efektory robota pro zkrácení doby odezvy vakua, široce používané při manipulaci s vícepřísavnými skleněnými panely 3C, plechy, obalovými a tiskovými materiály a porézními obrobky vyžadujícími stabilní vakuovou adsorpci s vysokým průtokem.

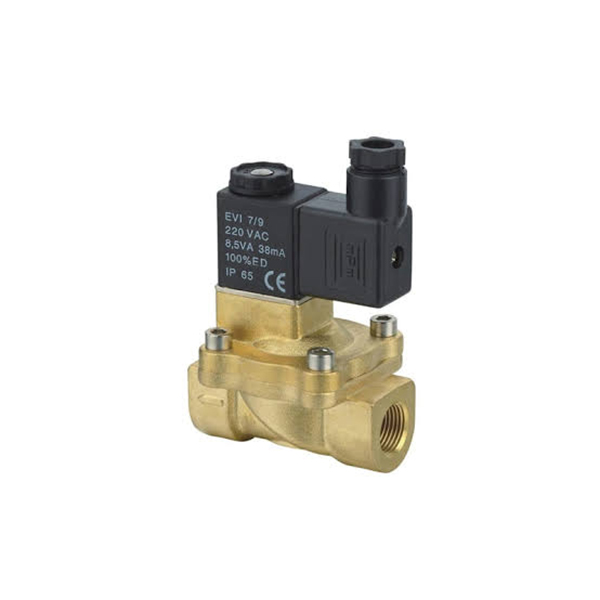

Verze 1｜Dlouhá kopie oficiální stránky produktu (zaměřeno na SEO, ~290 slov pro stránku s podrobnostmi o nezávislé webové stránce) 2/2-cestné mosazné kapalinové elektromagnetické ventily řady SOLH 2V jsou všestranné elektromagnetické uzavírací ventily navržené pro univerzální ovládání stlačeného vzduchu, průmyslové vody a mazacího oleje, dostupné ve dvou vyspělých konstrukčních konfiguracích: přímočinné 2V025 a membránové pilotně ovládané varianty 2V130 a 2V250. Tato řada je vyrobena z robustních kovaných mosazných těles ventilů spárovaných s vysoce výkonnými těsnicími prvky a poskytuje spolehlivý spínací výkon zahrnující spouštění bez tlaku a regulaci potrubí s vysokým průtokem. Kompaktní přímočinný model 2V025 využívá strukturu přímého elektromagnetického pohonu, která umožňuje normální otevírání při nulovém tlakovém rozdílu 0 MPa. Equipped with wear-resistant VITON fluorine rubber seals, it withstands weak corrosive media and adapts perfectly to low-pressure pipelines, vacuum loops and micro-flow spraying & cooling equipment. Pilotně řízené 2V130 a 2V250 spoléhají na střední tlakový rozdíl k pohonu membrány, vyznačující se pozoruhodně velkou průtokovou kapacitou a nízkou spotřebou energie cívky; vyžadují minimální spouštěcí tlak 0,05 MPa a používají těsnění z nitrilové pryže NBR, ideální pro konvenční potrubí na vodu a stlačený vzduch. Všechny verze využívají izolované cívky třídy B s krytím IP65 a rychlou odezvou sepnutí do 0,05 sekundy. Více možností zapojení (zásuvka DIN, pohyblivé kabely, zásuvky pro kontrolky) a bohaté specifikace závitů v rozsahu od G1/8 až do G1 palce podporují flexibilní instalaci na místě. Řada SOLH 2V, která je široce nasazena v podtlakovém řízení, vodních okruzích chlazení zařízení, automatickém přívodu vody do kotlů, nasávání vody vzduchovým kompresorem a odpojení hlavního potrubí plyn-kapalina, nabízí ekonomická, stabilní řešení spínání obecných tekutin pro širokospektrální kapalinové okruhy průmyslové automatizace.

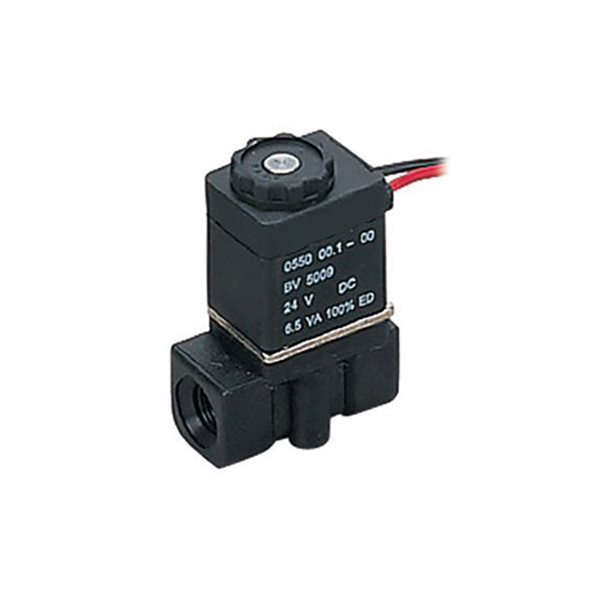

Mini 2/2-cestné přímo působící normálně uzavřené solenoidové ventily řady SOLH 2P využívají vysoce pevná plastová tělesa ventilů z nylonu PA66, speciálně navržená pro levné automatické přepínání stlačeného vzduchu, čisté vody a mazacího oleje s nízkou viskozitou s malým průtokem. Díky skutečnému výkonu při spouštění při nulovém tlaku se ventil může normálně otevřít pod tlakovým rozdílem 0 MPa, což účinně překonává tlakovou závislost pilotem ovládaných solenoidových ventilů. Tato řada využívá vyspělou strukturu přímého elektromagnetického pohonu. Ve vypnutém stavu vestavěná resetovací pružina pevně stlačí jádro ventilu, aby zůstalo plně zavřené; když je pod napětím, elektromagnetická přitažlivost rychle zvedne jádro ventilu a vede potrubí, přičemž celá spínací akce je dokončena během 0,05 s pro ultra rychlou odezvu. Standardní konfigurace používá těsnění z fluorokaučuku VITON odolná proti opotřebení s vynikající odolností vůči oleji, vodě a mírně korozivním médiím; Těsnění z nitrilové pryže NBR je k dispozici jako volitelná náhrada podle pracovních podmínek. Cívka dosahuje třídy ochrany proti prachu a vodě IP65 s izolací třídy B, která je schopna stabilního nepřetržitého provozu ve vlhkém dílenském prostředí. S pevným průtočným otvorem φ2,5 mm a hodnotou CV 0,23 jsou k dispozici dvě specifikace hlavního proudu závitu G1/8 a G1/4, spárované s různými možnostmi zapojení včetně standardní zásuvky DIN, létajících kabelů a zásuvek indikátorů, spolu s univerzálními možnostmi AC/DC napětí pro splnění globálních požadavků na přizpůsobení. Lehký kompaktní obrys se hodí k instalaci uvnitř kompaktních modulů zařízení. Je široce používán v řízení zdroje vzduchu vakuového generátoru, přepínání přívodu vzduchu do malých válců, mikrosmyčkách chladicí vody zařízení, automatickém rozprašování, automatickém odvodnění vzduchového kompresoru a malých zvlhčovacích systémech, které slouží jako cenově výhodná miniaturní alternativa řízení kapaliny k mosazným ventilům řady 2V.

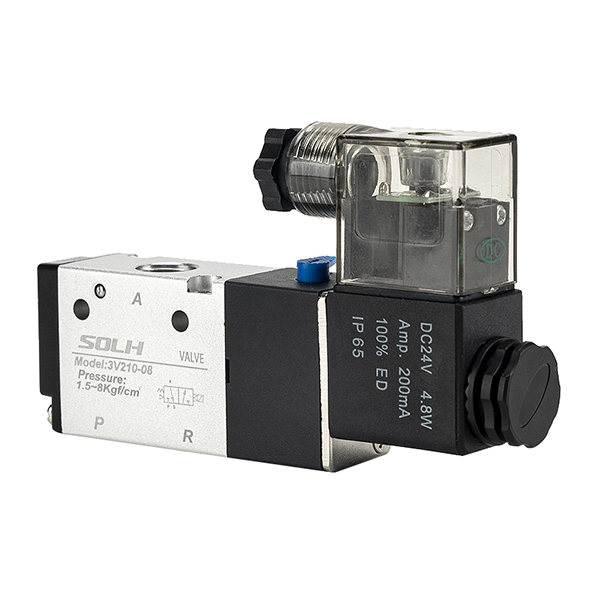

3/2cestné pneumatické elektromagnetické směrové rozvaděče řady SOLH 3V jsou konstruovány s přímočinnou i pilotně ovládanou strukturou, uzpůsobenou pro pohon jednočinných vratných pružinových válců a spínání vakuových pneumatických obvodů. Tato řada, která je k dispozici v konfiguracích normálně zavřených (NC) a normálně otevřených (NO), využívá vysoce pevná tělesa ventilů z lehké hliníkové slitiny s kompaktním uspořádáním, rychlou odezvou a stupněm ochrany proti prachu a vodě IP65, fungující jako standardní ovládací prvek jádra pro malé a středně velké pneumatické automatizační systémy. Uspořádání portů se řídí univerzálními průmyslovými standardy: P pro hlavní přívod vzduchu, A pro provedení pracovního portu pro připojení válců nebo vakuových savek, R pro výfukový port sladěný s tlumiči hluku pro snížení provozního hluku. Přímo působící varianty 3V1 a 3V2 podporují spolehlivé spuštění při nulovém tlaku v rozmezí 0~0,8 MPa se spínací odezvou pod 0,05 s, dokonale se hodí pro nízkotlaké plynovody a scénáře podtlakového řízení vakua. Pilotně řízené řady 3V100/3V200/3V300 se vyznačují větší průtokovou kapacitou a nižší spotřebou energie cívky, vyžadující minimální vstupní tlak 0,15 MPa pro stabilní spínání pro uspokojení konvenčních pneumatických smyček s vysokým průtokem. Celá řada je vybavena tlačítkem ručního ovládání ve stylu náprstku pro pohodlné ladění na místě během instalace a údržby a podporuje bezolejový provoz se stabilním těsnicím výkonem. Specifikace více závitů včetně M5, G1/8, G1/4 a G3/8 jsou volitelné, spárované s běžnými globálními střídavými a stejnosměrnými napětími a dvěma režimy zapojení zásuvky DIN a volných vodičů. Může přímo nahradit tradiční 3A vzduchové pilotní ventily a 3L ruční tahové ventily bez konstrukčních úprav, široce používané v mechanismech pro upínání obrobků, přepínání vakuové adsorpce, pneumatická ochrana proti blokování a ovládání posouvání malých akčních členů.

Pilotně ovládané pneumatické směrové ventily řady SOLH 4V jsou hlavní průmyslové pneumatické komponenty pokrývající 5/2-cestné dvoupolohové a 5/3-cestné třípolohové konfigurace, speciálně optimalizované pro řízení vratného pohybu, polohování středního zdvihu a udržování tlaku u dvojčinných pneumatických válců. Tato řada využívá vysoce přesné jádro šoupátkového ventilu a vestavěnou řídící ovládací strukturu a vyznačuje se nízkým třecím odporem, citlivým spínáním a nízkou spotřebou energie cívky, široce nasazené v automatizovaných montážních linkách, balicích strojích, polohovacích přípravcích a obecných pneumatických přenosových systémech. Pětiportové uspořádání odpovídá univerzálním průmyslovým standardům: P slouží jako hlavní přívod vzduchu; A a B jsou dva prováděcí porty spojené s přední a zadní komorou dvojčinných válců pro ovládání vysouvání a zatahování; R a S jsou výfukové otvory konfigurované s tlumiči pro snížení provozního hluku. 5/2-cestný typ zahrnuje varianty jednocívkového elektrického ovládání a dvoucívkového elektrického ovládání. Ventily s jedním elektrickým ovládáním spoléhají na reset pružiny, který se automaticky vrátí po výpadku proudu, což je ideální pro konvenční vratné akce a aplikace bezpečnostního resetu. Ventily s dvojitým elektrickým ovládáním mají paměť polohy bez pružin, která po vypnutí plynule uzamkne aktuální polohu válce pro dlouhodobé polohování a udržování tlaku. 5/3-cestná třípolohová verze poskytuje tři volitelné neutrální režimy: uzavřený střed (Typ C) zamyká všechny porty pro uzamčení zavěšení válců a ochranu proti pádu; výfukový střed (Typ E) připojuje porty A/B k výfukovým kanálům pro uvolnění tlaku a volný pohyb během ručního uvádění do provozu; tlakový střed (typ P) přivádí stlačený vzduch do obou pracovních portů pro obousměrné vyvážené upínání. Dostupné specifikace se pohybují od 4V110 do 4V410 s velikostí závitu M5, G1/8, G1/4, G3/8 a G1/2. Celá řada je vybavena prachotěsnými a vodotěsnými cívkami s krytím IP65, které podporují hlavní střídavé a stejnosměrné napětí, a podporuje bezolejový provoz a je dodávána s tlačítkem ručního ovládání pro pohodlné testování a údržbu na místě. Jedná se o univerzální standardní směrový ventil pro hlavní průmyslovou pneumatickou automatizaci.
