2/2 cestný kapalinový solenoidový ventil řady 2S (přímočinný + pilotní)

Značka:SOLH od Richge Technology

Přehled produktu

  1. Řada SOLH 2S jsou 2/2-cestné normálně uzavřené kapalinové uzavírací elektromagnetické ventily, rozdělené do dvou úplných produktových řad:

     -- Přímo působící 2S (série 030 / 050 s malým otvorem)

     -- Pilotní provoz 2S (série 150~500 s velkými otvory)

  2. Navrženo pro automatické zapínání/vypínání potrubí čisté vody, stlačeného vzduchu, mazacího oleje, chladicí řezné kapaliny a slabě korozivních kapalin. Kompaktní integrovaná konstrukce s nepropustným těsněním; cívky podporují dlouhodobé nepřetržité napájení.

     -- Přímočinný typ: Úplné otevření pod 0MPa nulovým rozdílovým tlakem, ideální pro nízkotlaké mikrofluidní větve

     -- Pilotní typ: Velký vrt a vysoká průtoková kapacita pro hlavní napájecí potrubí s velkými rozměry potrubí

  3. Široce přizpůsobený chladicím okruhům obráběcích strojů, čisticím stříkacím potrubím, odvodňovacím systémům vzduchových kompresorů, zařízením na úpravu vody, automatizaci kapalin pro balení potravin.

Dvě produktové řady Plná klasifikace: Přímo působící NC VS Pilot-Operated NC

 1. 2S přímočinný normálně zavřený (příklad modelu: 2S-L030-08)

     -- Princip práce:Žádná komora pomocného pilotního vzduchu; elektromagnetická cívka přímo táhne dřík kotvy pro otevření/zavření sedla ventilu. Plně otevřené i při nulovém tlaku vody/vzduchu 0 MPa.

        * Vypnutí: Pružina stlačí těsnění, aby úplně odřízla tekutinu v potrubí；

        * Napájení ZAPNUTO: Cívka táhne kotvu nahoru, aby otevřela port ventilu pro průchod tekutiny

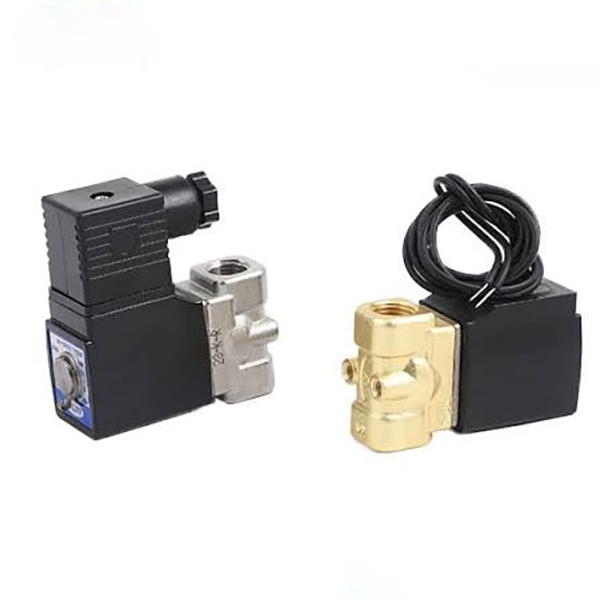

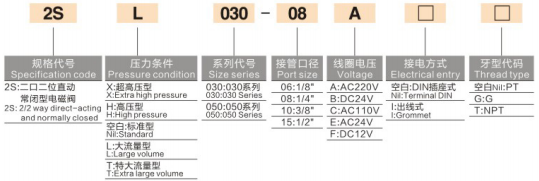

    -- Kompletní pravidlo kódování modelu：2S - Přípona tlaku - Velikostní řada - Závit portu - Napětí cívky - Typ zapojení - Závit Standardní

        * 2S: Přímočinný 2/2 cestný NC solenoidový ventil

        * Přípona stupně tlaku: Prázdný=Standardní / L=Velký průtok / T=Extra velký průtok / H=Vysoký tlak / X=Extra vysoký tlak

        * Velikostní řada: 030 (mini), 050 (středně malá)

        * Kód portu: 06=G1/8, 08=G1/4, 10=G3/8, 15=G1/2

        * Kód napětí: A=AC220V, B=DC24V, C=AC110V, E=AC24V, F=DC12V

        * Kabeláž: Prázdná = zásuvka DIN, I = typ vedení kabelu

        * Závit: Blank=PT kuželový závit, G=G paralelní BSPP, T=NPT americký závit

     -- Hlavní výhody:

        *Spuštění s nulovým rozdílem tlaku, žádný limit minimálního provozního tlaku, stabilní provoz pro mikro okruhy nízkotlaké kapaliny

        * Ultra kompaktní tělo, libovolný montážní úhel bez omezení gravitace

        * Milisekundová rychlá odezva pro rychlé cykly zapnutí a vypnutí

     -- Aplikační scénáře:

       Chladicí olejový sprej pro malé CNC obráběcí stroje, mikrosprej pro mini pračku, mikroodpojení vzduch/voda zařízení 3C, pomocné vakuové zásobování vodou, malé odbočné potrubí (G1/8 ~ G1/2).

  2.  2S pilotně ovládaná normálně uzavřená řada

     -- Princip práce:Vestavěný miniaturní pilotní ovládací otvor; spoléhá na střední tlak v potrubí ke zvednutí hlavní membrány/cívky. Minimální tlakový rozdíl 0,05 MPa potřebný pro úplné otevření. Cívka ovládá pouze malý vypouštěcí otvor pilota s nízkou spotřebou energie.

        * Vypnutí: Pilotní otvor je utěsněn, tlak proti proudu stlačí hlavní těsnění a uzavře potrubí

        * Napájení ZAPNUTO: Tlak v pilotní komoře se vypouští, střední tlak zvedá hlavní cívku pro průtok velkého objemu kapaliny; maximální velikost otvoru až Φ50 (G2 palce)

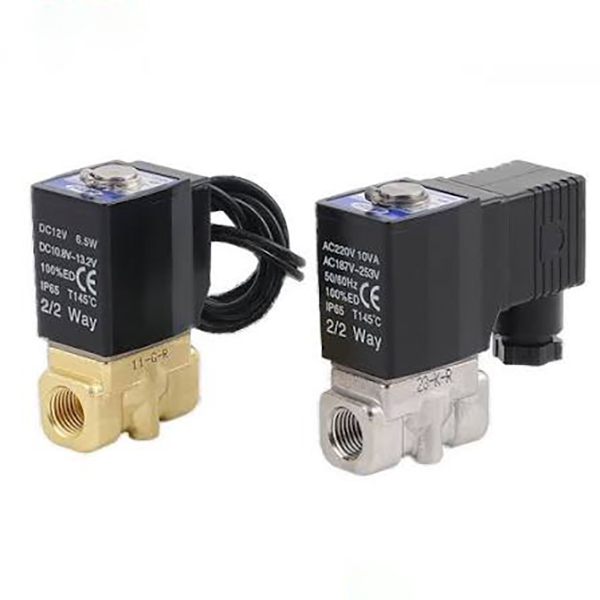

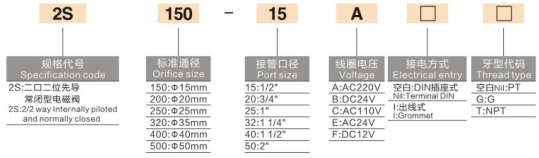

     -- Kompletní pravidlo kódování modelu：2S - Velikost otvoru - Závit portu - Napětí cívky - Typ zapojení - Standardní závit

        * 2S: Pilotně ovládaný 2/2 cestný NC solenoidový ventil

        * Velikost rámu otvoru: 150(Φ15), 200(Φ20), 250(Φ25), 320(Φ35), 400(Φ40), 500(Φ50)

        * Kód portu: 15=G1/2, 20=G3/4, 25=G1, 32=G1-1/4, 40=G1-1/2, 50=G2

        * Kódy napětí / zapojení / závitů plně konzistentní s přímo působícími variantami

    -- Hlavní výhody:

        * Velký přímý průchozí otvor, ultra vysoký průtok, minimální pokles tlaku v potrubí pro centrální rozvody vody/vzduchu

        * Malá nízkowattová cívka pohání tělo ventilu s velkým otvorem, nízká tvorba tepla, vhodná pro nepřetržitý nepřetržitý provoz 24 hodin

        * Široký průtokový kanál není snadné ucpat, kompatibilní s průmyslovou cirkulační chladicí vodou obsahující menší suspendované nečistoty

     --Aplikační scénáře:

        Hlavní sací/odtokové potrubí vzduchového kompresoru, velká montážní linka pro sprejové čištění hlavních vodních okruhů, sběrné potrubí pro úpravu vody, lisovací zařízení pro chlazení hlavních olejových potrubí, vysoce výkonné průmyslové systémy zásobování vodou.

Univerzální sdílené funkce produktu (přímé + pilotní ovládání)

  1. Standardní normálně zavřená (NC) funkce Výchozí tovární nastavení

     Automatické vypnutí při výpadku proudu zabraňuje přetečení a úniku kapaliny během vypínání zařízení pro vyšší bezpečnost systému.

  2. Více volitelných materiálů těsnění

     -- Standardní nitrilkaučuk NBR: Univerzální pro vodu, vzduch, mazací olej

     -- Volitelný EPDM etylen propylen: kyselinám/zásadám odolným, horké vodě a potravinářské čisté kapalině vyhrazené

  3. Odolná vysokoteplotní nízkovýkonová cívka

     Tepelně odolná izolační cívka pro dlouhé nepřetržité napájení, stabilní izolace proti spálení; duální možnosti zapojení (zásuvka DIN / vodič) pro flexibilní uspořádání skříně.

  4. Multi International Thread Standards for Export

     Britský kužel PT, paralelní G BSP, volitelný americký závit NPT, kompatibilní s domácí automatizací a zámořskými výrobními linkami.

  5. Úplné přizpůsobení podle tlaku

     Přímo působící řada podporuje standardní / velký průtok / vysoký / extra vysoký tlak přizpůsobení; pilotní řada nativní dimenzovaná pro standardní průmyslový tlak kapaliny 0,05~1,0MPa.

  6. Univerzální montáž bez gravitace

     Lze instalovat svisle, vodorovně nebo obráceně, hodí se do stísněného vnitřního uspořádání rozvaděče.

Jednotná tabulka všeobecných technických specifikací

Kompletní srovnávací tabulka výběru řízená pilotem přímé VS

Segmentované typické aplikační scénáře

  1. Přímo působící rozsah aplikací NC

     -- Jednobodové vstřikování chladicího oleje a mikrosprej pro malé CNC obráběcí stroje

     -- Zapnutí/vypnutí vakuového pomocného přívodu vody a mini vzduchového okruhu pro 3C automatizační zařízení

     -- Malé ultrazvukové čisticí stroje, laboratorní smyčky pro kontrolu mikrokapaliny

     -- Větev údržby zařízení, jednobodový spínač voda/plyn pro malá svítidla

  2.Řada pilotně ovládaných NC aplikací

     -- Vzduchový kompresor kompletní vypouštění stroje a uzavření hlavního vzduchového potrubí

     -- Řízení hlavního vodního okruhu pro zařízení na čištění postřikem velké montážní linky

     -- Velkoobjemové zařízení na úpravu vody a vysokoprůtokové cirkulační chladicí sběrné potrubí

     -- Balení potravin, chemická zařízení, hlavní uzavírací ventil kapaliny s velkým otvorem

Základní pravidla pro rozhodování o výběru

     -- Statický tlak potrubí ＜0,05 MPa, přerušovaný přívod mikrokapaliny → Je nutné zvolit přímo působící 2S

     -- Velikost potrubí ≥G1/2, hlavní sběrač s vysokým průtokem, stabilní dlouhodobý tlak vody/vzduchu → Vyberte pilotní 2S

     -- Horká voda, potravinářské, slabé kyselé/zásadité médium: Při zadávání objednávky uveďte těsnění EPDM

     -- Centralizované zapojení uvnitř rozvaděče stroje: Upřednostněte typ zapojení zásuvky DIN

     -- Venkovní vlhké zařízení: Vyberte typ drátového vedení s vodotěsnou kabelovou průchodkou

Odpovídající kompletní řešení pneumatických a kapalinových okruhů

  1. Malý okruh chladicí větve

     -- Vzduchotechnická jednotka AFC → 3/2 solenoidový ventil řady 3V → PU hadice → 2S přímočinný ventil (regulace smyčky chladicí vody)

  2. Dokončete okruh hlavního rozvodu vody stroje

     -- Hlavní potrubí vodní nádrže / vzduchového kompresoru → 2S pilotní ventil s velkým otvorem → rozstřikovací větve s více stanicemi

  3. Dílenský okruh kapaliny v nevýbušném provedení

     -- Jednotka pro úpravu zdroje vzduchu v nevýbušném provedení → 50-VPE nevýbušný 3cestný ventil + vlastní nevýbušná cívka 2S pilotní ventil

Shrnutí jedné věty

     2/2cestný normálně uzavřený kapalinový elektromagnetický ventil řady SOLH 2S se dělí na beztlakový startovací, přímo působící model s malou clonou a nízkopříkonovou vysokoprůtokovou pilotně ovládanou variantu s velkým otvorem, s volitelnými těsněními NBR/EPDM, multi-závitová vícenapěťová kompatibilita, široce používaný pro automatické ovládání vypínání vody, vzduchu, oleje na obráběcích strojích, mycích linkách, mycích linkách, vodě
