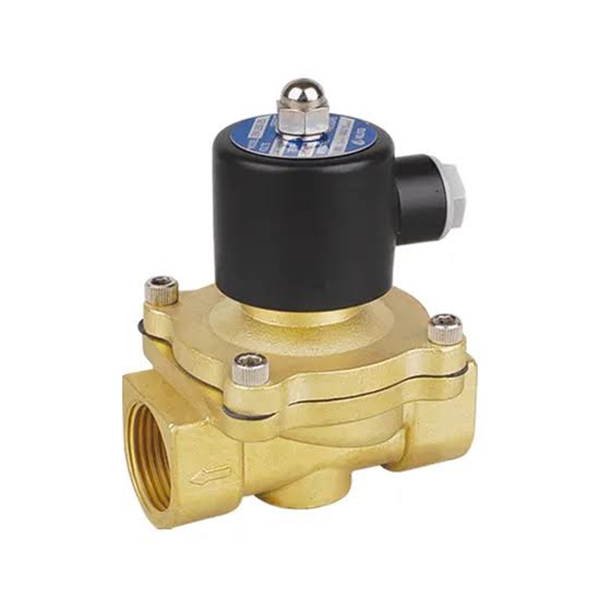

2/2cestný kapalinový elektromagnetický ventil řady 2W (přímočinný + pilotní)

Značka: SOLH by Richge Technology

Přehled produktu

     Řada SOLH 2W je univerzální průmyslový 2/2cestný normálně uzavřený kapalinový uzavírací elektromagnetický ventil, rozdělený do dvou konstrukčních řad: přímočinný 2W (malá řada 030/050) a pilotně ovládaný 2W (řada 150~500 s velkým otvorem). Provádí automatické zapínání/vypínání potrubí pro čistou vodu, stlačený vzduch, mazací olej, chladicí řeznou kapalinu a slabě korozivní kapaliny.

       * Mosazné tělo ventilu s vícevrstvým antikorozním těsněním; duální možnosti přímého spouštění při nulovém tlaku a pilotního typu s vysokým průtokem pro výběr celého rozsahu

       * Standardizované rozměry a specifikace závitů, kompatibilní s vícevláknovými PT/G/NPT pro globální export

       * Nízkoteplotně odolná cívka podporuje stabilní dlouhodobé nepřetržité napájení

     Široce sladěno se zařízeními na úpravu vody, chladicími okruhy obráběcích strojů, čisticími linkami sprejů, potrubími vzduchových kompresorů a plně průmyslovými systémy automatizace kapalin.

Dvě produktové řady Plná klasifikace: Přímo působící NC VS Pilot-Operated NC

  1. 2W přímočinné normálně zavřené (příklad modelu: 2W-L030-08)

     --Pracující princprosím:Elektromagnetická cívka přímo pohání vnitřní vřeteno kotvy k otevření/zavření sedla hlavního ventilu, což umožňuje úplné otevření při nulovém tlaku média 0MPa.

        * VYPNUTÍ: Pružina stlačí těsnicí těsnění, aby zcela odřízla tekutinu v potrubí

        * ZAPNUTO: Elektromagnetická síla zvedne cívku, aby byla zajištěna obousměrná cirkulace tekutiny

           Žádná pomocná pilotní komora, ultra jednoduchá struktura s milisekundovou rychlou odezvou.

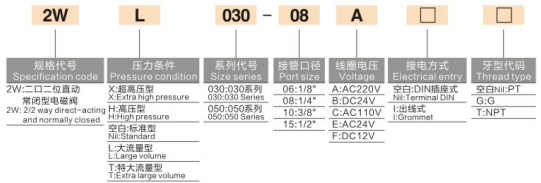

    -- Kompletní pravidlo kódování modelu

     2W - Přípona tlaku/průtoku - Velikostní řada - Závit portu - Napětí cívky - Typ zapojení - Závit Standardní

        * 2W: Přímo působící 2/2-cestný normálně uzavřený elektromagnetický ventil

        *  Přípona tlaku a průtoku: Prázdný=Standardní / L=velký průtok / T=extra velký průtok / H=vysoký tlak / X=extra vysoký tlak

        *  Velikostní řada: 030 (miniaturní), 050 (středně malá)

        *  Kód portu: 06=G1/8, 08=G1/4, 10=G3/8, 15=G1/2

        *  Kód napětí: A=AC220V, B=DC24V, C=AC110V, E=AC24V, F=DC12V

        *  Režim zapojení: Prázdná=zásuvka DIN (standardní pro ovládací skříň), I=vodotěsný vodič (venkovní vlhké zařízení)

        *  Standardní závit: Prázdný=PT britský kuželový závit, G=G paralelní závit, T=NPT americký závit

   --  Hlavní výhody

       *  Spuštění s nulovým rozdílovým tlakem, žádný limit minimálního provozního tlaku, stabilní otevření pod vakuem, mikrotlakové a mikroproudové vodní okruhy

        *  Ultrakompaktní tělo, libovolný montážní úhel pro stísněné uspořádání skříně zařízení

        *  Milisekundová rychlá odezva zapnutí a vypnutí, vhodná pro vysokofrekvenční přerušované cykly start-stop

        *  Malé tělo ventilu s nízkými náklady na spotřební materiál, ekonomická první volba pro jednobodové ovládání větve

     --  Aplikační scénáře

      Jednobodové vstřikování chladícího oleje pro malé CNC obráběcí stroje, mini rozprašovací čisticí stroje, mikro ovládání vzduch/voda pro 3C automatizační zařízení, malé odbočkové spínače vzduchových kompresorů, ovládání laboratorního mikro kapaliny.

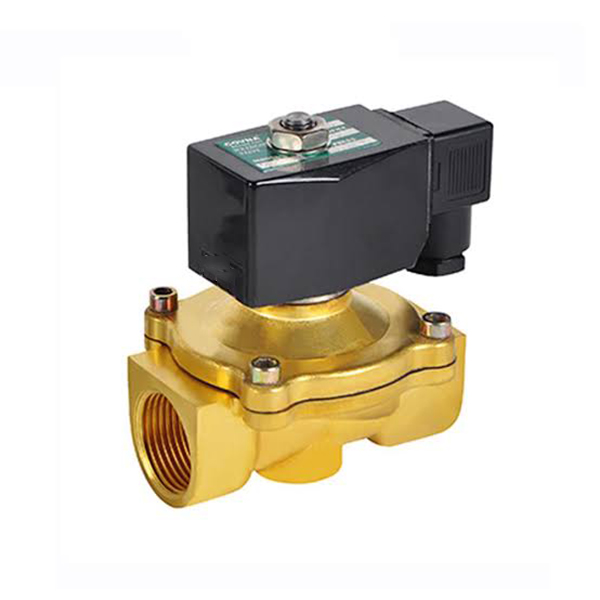

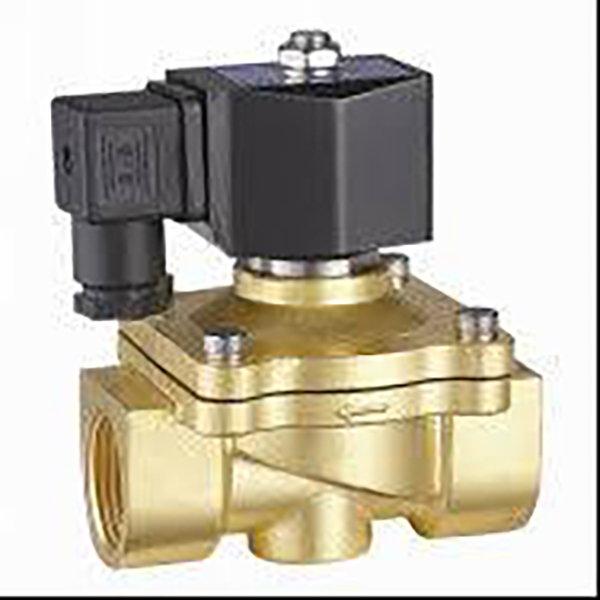

  2. 2W pilotní provoz normálně zavřený (příklad modelu: 2W250-25)

     -- Pracovní princip:Vestavěný pilotní vypouštěcí otvor, který se spoléhá na střední tlak v potrubí ke zvedání hlavní cívky s velkým průměrem; cívka ovládá pouze malý pilotní otvor s nízkou spotřebou energie a nízkou tvorbou tepla. Minimální spouštěcí diferenciální tlak 0,05 MPa, ventil se nemůže plně otevřít bez středního tlaku.

        * Vypnutí: Pilotní otvor je utěsněn, vnitřní tlak v dutině stlačí těsnění a uzavře potrubí

        * ZAPNUTO: Tlak v pilotní komoře se vypouští, středotlaké zvedáky otevírají hlavní ventil pro vysokoobjemový průtok kapaliny, maximální clona až Φ50 (G2 palce)

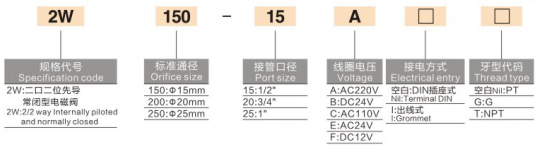

    --Kompletní pravidlo kódování modelu

        2W - Velikost otvoru - Závit portu - Napětí cívky - Typ zapojení - Závit Standardní

        *  2W: Pilotně ovládaný 2/2cestný normálně uzavřený elektromagnetický ventil

        *  Standardní velikost otvoru: 150(Φ15), 200(Φ20), 250(Φ25), 320(Φ35), 400(Φ40), 500(Φ50)

        *  Kód portu: 15=G1/2, 20=G3/4, 25=G1, 32=G1¼, 40=G1½, 50=G2

        *  Napěťové, kabelové a závitové kódy plně zaměnitelné s přímo působícími sériovými kompatibilními náhradními díly cívky

  3. Hlavní výhody

     -- Extra velký přímý průchozí otvor pro vysoký průtok média, ultra nízké tlakové ztráty v potrubí, ideální pro centrální rozvody vody/vzduchu

     -- Cívka s nízkým výkonem pohání tělo ventilu s velkým otvorem, nízký nárůst teploty za 24h nepřetržitého provozu, výkon proti spálení

     - Široký průtokový kanál, který není snadné ucpat, podporuje cirkulující průmyslovou chladicí vodu s drobnými suspendovanými nečistotami

     -- Jediný pilotní ventil může nahradit několik malých přímých ventilů, zjednodušit uspořádání hlavního potrubí a snížit pořizovací náklady

  4.Aplikační scénáře

     Řízení hlavního vodního okruhu pro zařízení na čištění postřikem na velké montážní lince, úplný odtok vzduchového kompresoru a uzavření hlavního vzduchového potrubí, velkoprůtokové sběrné potrubí cirkulačního chladicího systému, zařízení na úpravu vody, hlavní spínač kapalin pro balení potravin a chemická zařízení.

Univerzální sdílené základní funkce (přímé + pilotní ovládání)

  1.Jednotná funkce NC normálně zavřená (tovární nastavení)

     Automatické vypnutí při výpadku proudu, účinně brání přetečení, úniku vody/vzduchu během vypínání zařízení pro vyšší bezpečnost systému.

  2. Duální volitelné materiály těsnění

     -- Standardní nitrilkaučuk NBR: Univerzální pro čistou vodu, stlačený vzduch a mazací olej obecné pracovní podmínky

     -- Volitelný EPDM etylen propylen: Tepelně odolný, odolný vůči slabým kyselinám a zásadám, určený pro horkou vodu, potravinářské čisté tekutiny a mořicí zařízení

  3. Víceúčelové univerzální kompatibilní cívky

     Plné pokrytí střídavým a stejnosměrným napětím, nízkoenergetická izolovaná cívka podporující dlouhodobé nepřetržité napájení; schémata dvojitého zapojení (zásuvka DIN / vodotěsný vodič) přizpůsobitelná pro kabeláž vnitřní skříně a venkovní zařízení.

  4.Multi International Export Thread Standards

     Tři možnosti závitu: PT British kužel, G paralelní BSPP, NPT americký závit, odpovídající domácímu automatizačnímu zařízení a zahraničním výrobním linkám na export.

  5. Univerzální montáž bez gravitace

     Těleso ventilu lze instalovat vertikálně, horizontálně nebo obráceně, aniž by to ovlivnilo výkon otevírání/zavírání, ideální pro kompaktní uspořádání skříně.

  6. Plné přizpůsobení tlakové třídy

     Řada Direct podporuje standardní / vysokotlaké / extra vysoké tlaky / přizpůsobené verze s velkým průtokem; pilotní řada se nativně přizpůsobuje běžnému průmyslovému rozsahu tlaku kapaliny 0,05~1,0MPa.

Jednotná tabulka všeobecných technických specifikací

Kompletní srovnávací tabulka výběru řízená pilotem přímé VS

Segmentované typické aplikační scénáře

  1. 2W Přímo působící NC Použitelná pole

     -- Jednobodové vstřikování chladicího oleje a mikro sprej pro malé CNC obráběcí stroje, jednoduché ovládání mikrokapaliny stanice

     -- Vakuový pomocný přívod vody a malá pneumatická odbočka zapínání/vypínání pro 3C automatizační zařízení

     -- Malá ultrazvuková čistící zařízení, regulační smyčky laboratorních mikrokapalin

     -- Větev údržby zařízení, jednobodový spínač voda/plyn pro malá svítidla

  2. Použitelná pole NC s pilotním provozem 2W

     -- Plné vypuštění vzduchového kompresoru ze stroje, uzavírací ventil hlavního vzduchového potrubí dílny

     -- Řízení hlavního vodního okruhu pro rozprašovací čisticí zařízení na velké montážní lince

     -- Cirkulační systém úpravy vody, velkoprůtokové sběrné potrubí průmyslového chlazení

     -- Hlavní spínač kapaliny s velkým otvorem pro balení potravin a kompletní chemické vybavení

Základní pravidla pro rozhodování o výběru

     -- Tlak vody/vzduchu v potrubí pod 0,05 MPa, přerušované mikromédium, podtlakový okruh → Je nutné zvolit 2W přímo působící typ

     -- Velikost potrubí ≥G1/2, vysokoprůtokový přenos hlavního potrubí v celém potrubí, dlouhodobě stabilní tlakové potrubí → Vyberte 2W pilotovaný typ

     -- Horká voda, čištěná voda, slabě kyselé kapaliny Pracovní podmínky: Při zadávání objednávek uveďte těsnění EPDM pro potraviny

     -- Centralizovaná kabeláž uvnitř rozvaděče stroje: Upřednostněte typ elektroinstalace zásuvky DIN; venkovní stříkací a vlhké zařízení zvolte typ vodotěsného drátu

     -- Vysokotlaké vodní okruhy a stanice s vysokým průtokem si mohou vybrat přizpůsobená tělesa ventilů s příponou H/L/T

Odpovídající kompletní řešení pneumatických a kapalinových okruhů

  1. Malý okruh chladicí větve

     Vzduchotechnická jednotka AFC → 3/2 solenoidový ventil řady 3V → hadice z PU plastu → 2W přímočinný ventil (ovládání okruhu chladicí vody on/off)

  2. Dokončete okruh hlavního rozvodu vody stroje

     Hlavní potrubí vodní nádrže / vzduchového kompresoru → 2W pilotní ventil s velkým průměrem → odbočka do potrubí postřiku každé stanice

  3. Dílenský okruh kapaliny v nevýbušném provedení

     Jednotka pro úpravu zdroje vzduchu v nevýbušném provedení → 2W pilotní ventil s vlastní nevýbušnou cívkou, v souladu s nevýbušným automatickým regulačním potrubím

Shrnutí jedné věty

     Mosazný 2/2cestný normálně uzavřený kapalinový elektromagnetický ventil řady SOLH 2W poskytuje nulový tlak spouštěcí malou přímočinnou variantu a nízkopříkonovou vysokoprůtokovou velkou pilotně ovládanou variantu, s volitelným potravinářským těsněním NBR/EPDM, vícezávitovou a vícenapěťovou kompatibilitou, široce používaný pro automatické ovládání automatického vypínání vody, vzduchu, oleje na strojích na úpravu vody a na mycích linkách na mytí potravin.
