Řada pneumatických komponentů

SOLH VCH400 (VCH410) řada pilotně ovládaný 3-port talířový solenoidový ventil je přizpůsoben pro středně a vysokotlaké plynovody s maximálním provozním tlakem až 5,0 MPa. Je vybaven vysokotlakým polyuretanovým elastickým těsněním a velkými závity ISO G (G1/2, G3/4, G1), poskytuje vysokou průtokovou kapacitu a odchylku odezvy ≤±2 ms, s vynikající odolností proti vibracím a nárazům a životností 10 milionů cyklů. Konstrukce odolná proti kapající vodě dosahuje ekvivalentní krytí IP65; verze NC se automaticky odvzdušňuje při ztrátě napájení, ideální pro vysokotlaké nabíjecí, odvětrávací a tlakové okruhy a dokonale sladěná s vysokotlakými regulátory SOLH VCHR. Platí pouze pro čistý suchý stlačený vzduch a inertní plyn. Montáž cívkou dolů je zakázána a je vyžadováno pravidelné cyklické ovládání, aby se zabránilo přilnutí kuželek. Slouží jako spolehlivý ovládací prvek pro průmyslové vysokotlaké plnící a odvzdušňovací zařízení.

Verze 1｜Dlouhá kopie oficiální stránky produktu (zaměřeno na SEO, ~290 slov pro stránku s podrobnostmi o nezávislé webové stránce) 2/2-cestné mosazné kapalinové elektromagnetické ventily řady SOLH 2V jsou všestranné elektromagnetické uzavírací ventily navržené pro univerzální ovládání stlačeného vzduchu, průmyslové vody a mazacího oleje, dostupné ve dvou vyspělých konstrukčních konfiguracích: přímočinné 2V025 a membránové pilotně ovládané varianty 2V130 a 2V250. Tato řada je vyrobena z robustních kovaných mosazných těles ventilů spárovaných s vysoce výkonnými těsnicími prvky a poskytuje spolehlivý spínací výkon zahrnující spouštění bez tlaku a regulaci potrubí s vysokým průtokem. Kompaktní přímočinný model 2V025 využívá strukturu přímého elektromagnetického pohonu, která umožňuje normální otevírání při nulovém tlakovém rozdílu 0 MPa. Equipped with wear-resistant VITON fluorine rubber seals, it withstands weak corrosive media and adapts perfectly to low-pressure pipelines, vacuum loops and micro-flow spraying & cooling equipment. Pilotně řízené 2V130 a 2V250 spoléhají na střední tlakový rozdíl k pohonu membrány, vyznačující se pozoruhodně velkou průtokovou kapacitou a nízkou spotřebou energie cívky; vyžadují minimální spouštěcí tlak 0,05 MPa a používají těsnění z nitrilové pryže NBR, ideální pro konvenční potrubí na vodu a stlačený vzduch. Všechny verze využívají izolované cívky třídy B s krytím IP65 a rychlou odezvou sepnutí do 0,05 sekundy. Více možností zapojení (zásuvka DIN, pohyblivé kabely, zásuvky pro kontrolky) a bohaté specifikace závitů v rozsahu od G1/8 až do G1 palce podporují flexibilní instalaci na místě. Řada SOLH 2V, která je široce nasazena v podtlakovém řízení, vodních okruzích chlazení zařízení, automatickém přívodu vody do kotlů, nasávání vody vzduchovým kompresorem a odpojení hlavního potrubí plyn-kapalina, nabízí ekonomická, stabilní řešení spínání obecných tekutin pro širokospektrální kapalinové okruhy průmyslové automatizace.

Mini 2/2-cestné přímo působící normálně uzavřené solenoidové ventily řady SOLH 2P využívají vysoce pevná plastová tělesa ventilů z nylonu PA66, speciálně navržená pro levné automatické přepínání stlačeného vzduchu, čisté vody a mazacího oleje s nízkou viskozitou s malým průtokem. Díky skutečnému výkonu při spouštění při nulovém tlaku se ventil může normálně otevřít pod tlakovým rozdílem 0 MPa, což účinně překonává tlakovou závislost pilotem ovládaných solenoidových ventilů. Tato řada využívá vyspělou strukturu přímého elektromagnetického pohonu. Ve vypnutém stavu vestavěná resetovací pružina pevně stlačí jádro ventilu, aby zůstalo plně zavřené; když je pod napětím, elektromagnetická přitažlivost rychle zvedne jádro ventilu a vede potrubí, přičemž celá spínací akce je dokončena během 0,05 s pro ultra rychlou odezvu. Standardní konfigurace používá těsnění z fluorokaučuku VITON odolná proti opotřebení s vynikající odolností vůči oleji, vodě a mírně korozivním médiím; Těsnění z nitrilové pryže NBR je k dispozici jako volitelná náhrada podle pracovních podmínek. Cívka dosahuje třídy ochrany proti prachu a vodě IP65 s izolací třídy B, která je schopna stabilního nepřetržitého provozu ve vlhkém dílenském prostředí. S pevným průtočným otvorem φ2,5 mm a hodnotou CV 0,23 jsou k dispozici dvě specifikace hlavního proudu závitu G1/8 a G1/4, spárované s různými možnostmi zapojení včetně standardní zásuvky DIN, létajících kabelů a zásuvek indikátorů, spolu s univerzálními možnostmi AC/DC napětí pro splnění globálních požadavků na přizpůsobení. Lehký kompaktní obrys se hodí k instalaci uvnitř kompaktních modulů zařízení. Je široce používán v řízení zdroje vzduchu vakuového generátoru, přepínání přívodu vzduchu do malých válců, mikrosmyčkách chladicí vody zařízení, automatickém rozprašování, automatickém odvodnění vzduchového kompresoru a malých zvlhčovacích systémech, které slouží jako cenově výhodná miniaturní alternativa řízení kapaliny k mosazným ventilům řady 2V.

3/2cestné pneumatické elektromagnetické směrové rozvaděče řady SOLH 3V jsou konstruovány s přímočinnou i pilotně ovládanou strukturou, uzpůsobenou pro pohon jednočinných vratných pružinových válců a spínání vakuových pneumatických obvodů. Tato řada, která je k dispozici v konfiguracích normálně zavřených (NC) a normálně otevřených (NO), využívá vysoce pevná tělesa ventilů z lehké hliníkové slitiny s kompaktním uspořádáním, rychlou odezvou a stupněm ochrany proti prachu a vodě IP65, fungující jako standardní ovládací prvek jádra pro malé a středně velké pneumatické automatizační systémy. Uspořádání portů se řídí univerzálními průmyslovými standardy: P pro hlavní přívod vzduchu, A pro provedení pracovního portu pro připojení válců nebo vakuových savek, R pro výfukový port sladěný s tlumiči hluku pro snížení provozního hluku. Přímo působící varianty 3V1 a 3V2 podporují spolehlivé spuštění při nulovém tlaku v rozmezí 0~0,8 MPa se spínací odezvou pod 0,05 s, dokonale se hodí pro nízkotlaké plynovody a scénáře podtlakového řízení vakua. Pilotně řízené řady 3V100/3V200/3V300 se vyznačují větší průtokovou kapacitou a nižší spotřebou energie cívky, vyžadující minimální vstupní tlak 0,15 MPa pro stabilní spínání pro uspokojení konvenčních pneumatických smyček s vysokým průtokem. Celá řada je vybavena tlačítkem ručního ovládání ve stylu náprstku pro pohodlné ladění na místě během instalace a údržby a podporuje bezolejový provoz se stabilním těsnicím výkonem. Specifikace více závitů včetně M5, G1/8, G1/4 a G3/8 jsou volitelné, spárované s běžnými globálními střídavými a stejnosměrnými napětími a dvěma režimy zapojení zásuvky DIN a volných vodičů. Může přímo nahradit tradiční 3A vzduchové pilotní ventily a 3L ruční tahové ventily bez konstrukčních úprav, široce používané v mechanismech pro upínání obrobků, přepínání vakuové adsorpce, pneumatická ochrana proti blokování a ovládání posouvání malých akčních členů.

Pilotně ovládané pneumatické směrové ventily řady SOLH 4V jsou hlavní průmyslové pneumatické komponenty pokrývající 5/2-cestné dvoupolohové a 5/3-cestné třípolohové konfigurace, speciálně optimalizované pro řízení vratného pohybu, polohování středního zdvihu a udržování tlaku u dvojčinných pneumatických válců. Tato řada využívá vysoce přesné jádro šoupátkového ventilu a vestavěnou řídící ovládací strukturu a vyznačuje se nízkým třecím odporem, citlivým spínáním a nízkou spotřebou energie cívky, široce nasazené v automatizovaných montážních linkách, balicích strojích, polohovacích přípravcích a obecných pneumatických přenosových systémech. Pětiportové uspořádání odpovídá univerzálním průmyslovým standardům: P slouží jako hlavní přívod vzduchu; A a B jsou dva prováděcí porty spojené s přední a zadní komorou dvojčinných válců pro ovládání vysouvání a zatahování; R a S jsou výfukové otvory konfigurované s tlumiči pro snížení provozního hluku. 5/2-cestný typ zahrnuje varianty jednocívkového elektrického ovládání a dvoucívkového elektrického ovládání. Ventily s jedním elektrickým ovládáním spoléhají na reset pružiny, který se automaticky vrátí po výpadku proudu, což je ideální pro konvenční vratné akce a aplikace bezpečnostního resetu. Ventily s dvojitým elektrickým ovládáním mají paměť polohy bez pružin, která po vypnutí plynule uzamkne aktuální polohu válce pro dlouhodobé polohování a udržování tlaku. 5/3-cestná třípolohová verze poskytuje tři volitelné neutrální režimy: uzavřený střed (Typ C) zamyká všechny porty pro uzamčení zavěšení válců a ochranu proti pádu; výfukový střed (Typ E) připojuje porty A/B k výfukovým kanálům pro uvolnění tlaku a volný pohyb během ručního uvádění do provozu; tlakový střed (typ P) přivádí stlačený vzduch do obou pracovních portů pro obousměrné vyvážené upínání. Dostupné specifikace se pohybují od 4V110 do 4V410 s velikostí závitu M5, G1/8, G1/4, G3/8 a G1/2. Celá řada je vybavena prachotěsnými a vodotěsnými cívkami s krytím IP65, které podporují hlavní střídavé a stejnosměrné napětí, a podporuje bezolejový provoz a je dodávána s tlačítkem ručního ovládání pro pohodlné testování a údržbu na místě. Jedná se o univerzální standardní směrový ventil pro hlavní průmyslovou pneumatickou automatizaci.

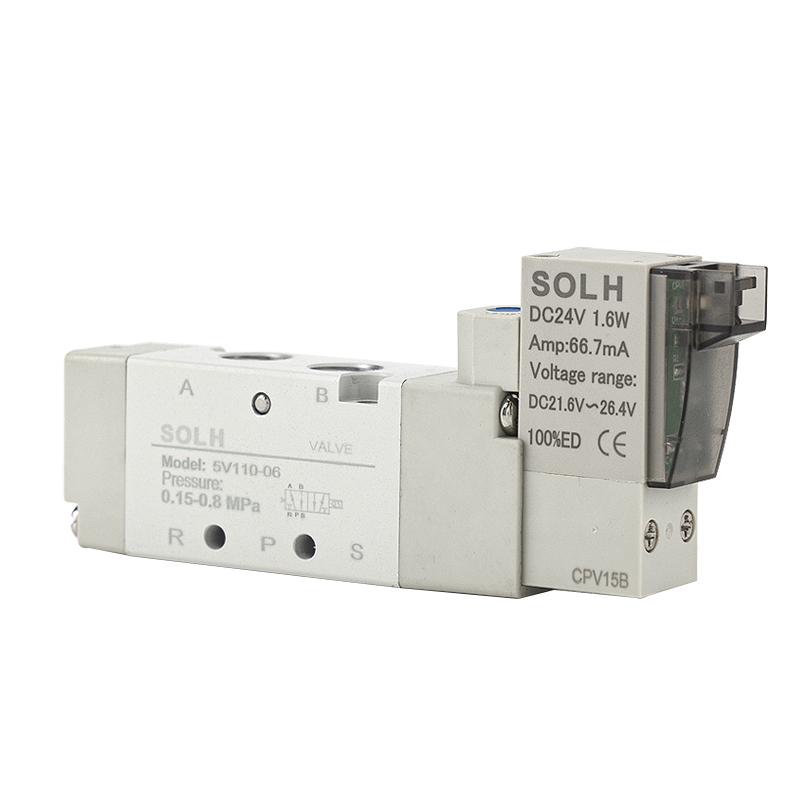

SOLH 5V série 5/2 & 5/3 cestný pneumatický solenoidový ventil, plně zaměnitelný s AirTAC 5V řadou. Nízkoenergetická cívka 0,9W, životnost 30 milionů cyklů, vysokofrekvenční odezva ≤0,05s, krytí IP65 s čistým vnitřním výfukem pilota. K dispozici s jednoduchým/dvojitým elektrickým ovládáním a 3polohovými středními funkcemi C/E/P, ideální pro dvojčinné válce, elektroniku, potravinářská lékařská zařízení pro automatizaci čistoty.

Kompaktní pilotně ovládaný solenoidový ventil SOLH 7V zahrnuje kompletní 5/2 a 5/3 cestné varianty, pokrývající vratnou pružinu s jednou vinutím, dvoušroubovou aretaci a tři centrální funkce: střed uzavřen, středový výfuk, centrální přívod tlaku. Přijímá integrovanou konstrukci centrálního výfukového potrubí s přibližně o 30 % vyšší průtokovou kapacitou než tradiční ventily řady 4V, s odezvou spínání ≤50 ms a maximální provozní frekvencí až 5 Hz. Cívky s ultranízkým výkonem generují méně tepla pro nepřetržité napájení, se spotřebou stejnosměrného proudu 0,7 W a střídavým proudem 1,1 VA. Je nabízena řada plných velikostí od M5 do 3/8" s podporou standardních závitových portů i nástrčných rychlospojek. Ventily lze instalovat jednotlivě nebo naskládat na hliníkové rozdělovače s více stanicemi, aby se ušetřilo místo ve skříni a zjednodušilo se hlavní vzduchové potrubí. Rozsahy provozního tlaku 0,15~0,8 MPa s pracovní teplotou -20℃~70℃ těleso ventilu s dlouhou životností spínaný tlakový odlitek pro životnost válce. a centralizované pneumatické ovládání na všech automatizovaných výrobních linkách.

Pilotně ovládaný 5cestný solenoidový ventil řady SOLH SY je plně zaměnitelný s odpovídajícími ventily SMC, včetně SY3000 mini, SY5000 střední hlavní proud, SY7000 velký a SY9000 extra velký model. Poskytuje kompletní možnosti okruhu: 5/2 jednoduchá/dvojitá cívka a 5/3 třípolohový s centrálním uzavřeným, centrálním výfukem a centrálním přívodem tlaku. Standardní 0,35W cívky a volitelné 0,1W ultra-nízkopříkonové energeticky úsporné cívky generují málo tepla pro nepřetržité napájení. Verze interního pilota pracuje 0,1~0,7 MPa, zatímco varianta externího pilota podporuje vakuové prostředí -100kPa. Cívka s mezerou utěsněná dosahuje až 200 milionů spínacích cyklů. Vzduchové porty jsou uspořádány po stranách, nahoře a dole pro flexibilní vedení hadic. Ventily mají zásuvnou západkovou konstrukci kompatibilní s ventilovými ostrovy rozdělovače SS5Y, což umožňuje údržbu jednoho ventilu bez demontáže celého bloku, se zástrčkovým konektorem IP65 a základním krytím rozdělovače IP67. Optimalizované vnitřní běžce poskytují přibližně o 80 % vyšší průtok než starší ventily a vestavěná síťka pilotního filtru zabraňuje uvíznutí cívky prachem. Široce se používá pro směrové spínání válce a centralizované pneumatické ovládání v polovodičových, automobilových svařovacích, balicích a lékařských automatizačních zařízeních.

Deskové 5/2cestné solenoidové ventily řady SOLH 4M přísně vyhovují mezinárodním montážním normám NAMUR, jsou určeny pro přímou montáž na pneumatické pohony pohánějící kulové ventily a klapky. Integrovaná spodní základna je dodávána s předem zabudovanými vzduchovými průchody P, A, B, R1 a R2, což umožňuje bezproblémové dokování se vzduchovými dutinami pohonu bez externích hadic pro pracovní porty A/B. Toto zjednodušené uspořádání drasticky snižuje pracovní zátěž uspořádání potrubí a potenciální místa úniku vzduchu ve srovnání s konvenčními elektromagnetickými ventily řady 4V připojenými k trubce. Tato řada využívá konstrukci vnitřní pilotní cívky s bezolejovým provozem, která je nabízena v konfiguracích pro resetování jedné spirálové pružiny (4M×10) a dvoucívkové blokovací paměti (4M×20) pokrývající tři velikosti: 4M100, mainstream 4M200 a 4M300 s vysokým průtokem. Varianty s jednoduchým elektrickým ovládáním se automaticky resetují pod napětím pružiny, jakmile je odpojeno napájení pro scénáře s bezpečným resetem, zatímco verze s dvojitým elektrickým ovládáním si po výpadku napájení udrží svou spínací polohu stabilně, aby udržely stav otevření/zavření ventilu pro dlouhodobé uzamčení potrubí. Každá jednotka je vybavena bočním tlačítkem ručního ovládání pro pohodlné offline uvedení do provozu a testování údržby. Cívky podporují široce používaná globální AC/DC napětí s IP65 prachotěsnou a vodotěsnou ochranou proti vniknutí, vhodné pro náročné pracovní podmínky při úpravě vody, chemických potrubí a obecném přepínání průmyslových kapalin. Tato řada je rozměrově kompatibilní se základnami rozdělovačů sdílenými s ekvivalentní sérií 4V, podporuje instalaci samostatného pohonu nebo centralizovanou sestavu ventilového ostrova prostřednictvím rozdělovačů s více stanicemi. S certifikovaným standardním rozhraním NAMUR, zaměnitelným s běžnou řadou Airtac 4M, slouží jako vyhrazená sladěná ovládací komponenta pro automatickou regulaci zapnutí a vypnutí pneumatických kulových a škrticích ventilů.
