Řada SOLH 4M je profesionálníStandardní 5/2 cestný deskový solenoidový ventil NAMUR speciálně navrženo pro automatické ovládání pneumatických pohonů. Přísně vyhovuje mezinárodním standardům boční montáže NAMUR se standardními montážními otvory na dně ventilu. Ventil může být přímo laminován a instalován na straně pneumatických kulových kohoutů a pohonů klapek bez mezilehlých vzduchových trubek. Používá se výhradně pro obvody automatického ovládání ventilů, plně odpovídá standardům řady Airtac 4M a je konstrukčně odlišný od běžných 4V trubkových solenoidových ventilů.
1.1 Základní specifikace produktu
• Funkční režim: 5/2 cesty (5 portů, 2 polohy)
• Struktura pohonu: Typ s vnitřním pilotním šoupátkem, provoz bez mazání
• Standardní montáž: Standardní boční montáž NAMUR (základna integrovaná se vzduchovými okruhy P/A/B/R1/R2)
• Mainstreamové modely: 4M210-08, 4M210-06, 4M110-06

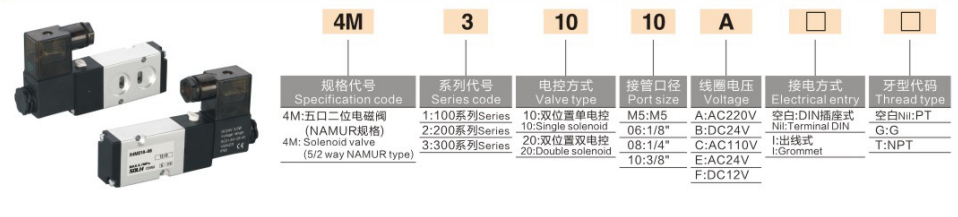

1. Logika kódování: 4M [Kód velikosti] [Řídicí kód] [Kód funkce] - [Závit portu]
|
Segment kódu |
Detailní definice |
|
4M |
Řada standardních deskových 5/2 cestných elektromagnetických ventilů NAMUR |
|
1/2/3 |
Specifikace velikosti: 1=100 série, 2=200 série, 3=300 série |
|
1/2 |
Režim ovládání: 1=Jednoduché elektrické ovládání (reset pružiny); 2 = Dvojité elektrické ovládání (paměť západky) |
|
0/3 |
Typ funkce: 0=Normálně otevřený typ; 3 = Uzavřený střed (málo používané) |
|
M5/06/08/10 |
Velikost závitu pro vnější přívod a odvod vzduchu |
2. Modelový příklad

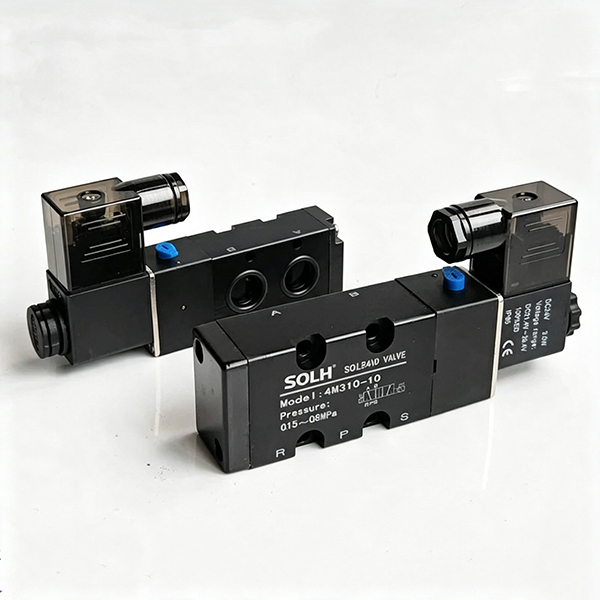

4M210-08: velikost 200, jednoduché elektrické ovládání s pružinovým resetem, port pro vnější závit PT1/4
3. Seznam specifikací hlavního proudu celé řady
|
Specifikace velikosti |
Jedno elektrické ovládání (reset pružiny) |
Dvojité elektrické ovládání (samoblokovací paměť) |
Závit externího zdroje vzduchu |
|
4M100 |
4M110-M5/06 |
4M120-M5/06 |
M5 / PT1/8 |
|
4M200 (nejběžnější) |
4M210-06/08 |
4M220-06/08 |
PT1/8 / PT1/4 |
|
4M300 |
4M310-08/10 |
4M320-08/10 |
PT1/4 / PT3/8 |
|
Položka parametru |
Specifikace |
|
Rozsah pracovního tlaku |
0.15～0,8 MPa |
|
Důkazný tlak |
1,2 MPa |
|
Pracovní médium |
Filtrovaný stlačený vzduch (přesnost filtru ≥40μm) |
|
Rozsah pracovních teplot |
-20 ℃～+70 ℃ |
|
Maximální akční frekvence |
5krát za sekundu |
|
Napájení AC cívky |
220V/110V/24V; 3.5～4VA |
|
Napájení DC cívky |
24V/12V; 2,5 W |
|
Elektroinstalace a stupeň ochrany |
DIN zásuvka / typ vodiče, IP65 vodotěsná a prachotěsná |
|
Průtokový parametr 4M1 |
Efektivní plocha 5,5~12mm², Cv=0,31~0,67 |
|
Průtokový parametr 4M2 |
Efektivní plocha 14~17mm², Cv=0,78~1,0 |
|
Průtokový parametr 4M3 |
Efektivní plocha 25~30mm², Cv=1,4~1,68 |
• Integrovaný vzduchový port NAMUR Base Air Port: Ve spodní části ventilu jsou umístěny vzduchové porty A/B. Po osazení pohonem se automaticky ukotví se dvěma otvory pro přívod vzduchu na pohonu. Pro porty A/B nejsou vyžadovány žádné externí vzduchové trubky; pouze přívod vzduchu P a výfuk R1/R2 vyžadují připojení externího zdroje vzduchu, což zjednodušuje konstrukci potrubí a snižuje místa netěsností.
• Vestavěná ruční testovací tlačná tyč: Vybaveno tlačítkem pro ruční ladění na straně ventilu, které podporuje ruční test otevření a zavření ventilu po vypnutí, vhodné pro instalaci na místě, ladění a údržbu zařízení.
• Vlastnosti režimu Dual Control: Modely s dvojitým elektrickým ovládáním 4M × 20 využívají samouzamykací paměťovou strukturu při vypnutí pro udržení aktuální polohy ventilu; Modely s jedním elektrickým ovládáním 4M × 10 se automaticky resetují silou pružiny po vypnutí, čímž splňují požadavky na bezpečnostní reset a udržení polohy.
• Kompatibilní montáž na potrubí: Sdílí stejnou základní specifikaci jako řada 4V (základna rozdělovače 4M100M/200M/300M). Podporuje centralizované zásobování vzduchem pro více ventilů prostřednictvím instalace na potrubí a lze jej také přímo namontovat na jeden pohon pro nezávislý provoz.
|
Porovnávací položka |
Talířový ventil 4M NAMUR |
4V konvenční trubkový ventil |
|
Způsob montáže |
Spodní část přímo namontovaná na pohon (standard NAMUR) |
Boční vložení trubky, instalované se samostatnou základnou rozdělovače |
|
Design vzduchového portu A/B |
Spodní vestavěný dokovací port, bez vnější trubky |
Externí připojení potrubí na horní straně tělesa ventilu |
|
Základní aplikace |
Ovládání pohonu pneumatického kulového ventilu / klapky |
|
|
Zaměnitelnost základny |
Sdílejte základnu rozdělovače řady 4V stejné specifikace |
Nelze namontovat přímo na pohon NAMUR |
• Systém automatického ovládání ventilů: 4M210-08 sladěný s pneumatickým pohonem DA/SR + kulovým/motýlkovým ventilem, široce používaným v petrochemických zařízeních, zařízeních na úpravu vody a potrubí pro přepínání kapalin.
• Integrovaný systém ventilového ostrova: Přijměte základnu vícečlánkového rozdělovače 4M200M pro realizaci centralizovaného přívodu vzduchu a integrované instalace více solenoidových ventilů řady 4M pro automatizované seskupení potrubí.
• Přizpůsobení potrubí potrubí: Připojte porty s vnějším závitem pomocí rychlospojovacích přímých fitinků s vnějším závitem KQ2 pro rychlé připojení k hlavnímu potrubí zdroje vzduchu pro stabilní připojení bez úniku.
Řada SOLH 4M je vyhrazený standardní deskový 5/2 cestný solenoidový ventil NAMUR pro pneumatické pohony s bezdušovou přímou montáží, provozem bez mazání a krytím IP65, což je optimální podpůrný ovládací prvek pro automatické spínání pneumatických kulových kohoutů a klapek.
