Značka:SOLH od Richge Technology

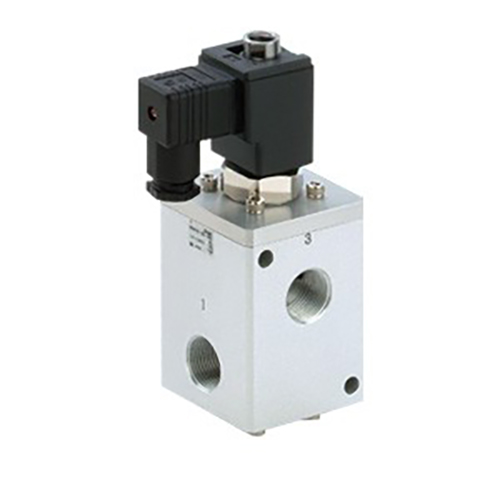

Řada VCH400 (běžně označovaná jako VCH410), vyvinutá a vyrobená společností SOLH v rámci Richge Technology, je vysokotlaký pilotně ovládaný 3-portový talířový solenoidový ventil. Speciálně navržený pro středně a vysokotlaké potrubí stlačeného vzduchu a inertního plynu se vyznačuje maximálním jmenovitým pracovním tlakem až 5,0 MPa, vynikající průtokovou kapacitou a stabilním vysokotlakým spínacím výkonem, sloužící jako hlavní řídicí komponenta pro vysokotlaké plnění, odvětrávání a tlakové spínání průmyslových zařízení.
|
Toem |
Podrobnosti specifikace |
| Konstrukce ventilu |
3-portový, pilotně ovládaný talířový typ, polyuretanové elastomerové těsnění |
| Použitelné médium |
Stlačený vzduch, inertní plyn (není kompatibilní s korozivním plynem) |
| Rozsah provozního tlaku |
0,5–5,0 MPa; Max. zkušební tlak: 5,0 MPa |
| Průtokový výkon |
Port G1/2: Efektivní plocha průřezu 100–110 mm², Cv 5,3–5,8G3/4 & Port G1: Efektivní plocha průřezu 110–120 mm², Cv 5,8–6,3 |
| Port Thread Standard |
G1/2, G3/4, G1 (standardní paralelní G závit ISO 1179-1) |
| Výkon odezvy |
odchylka odezvy ≤ ±2 ms; sepnutí stejnosměrné cívky během několika ms; Zpoždění vypnutí AC cívky 20–30 ms |
| Okolní provozní teplota |
5 ~ 80 ℃ |
| Stupeň ochrany |
Konstrukce odolná proti kapající vodě, ekvivalent IP65 |
| Jmenovitá životnost |
Až 10 milionů spínacích cyklů |
| Odolnost proti vibracím a otřesům |
Odolnost proti vibracím: 300 m/s²; Odolnost proti otřesům: 100 m/s² |

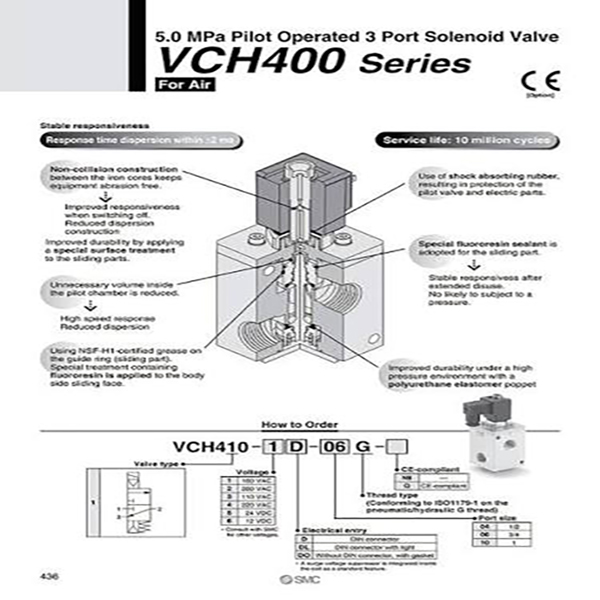

Příklad kódu modelu:VCH410-06-5D
--VCH410: Základní kód řady
--06: Kód velikosti portu (G3/4)
--5D: Napájecí zdroj DC24V + elektrický konektor DIN Kódy přípon pokrývají velikost portu, napětí cívky a typy svorek zapojení pro úplné rozlišení konfigurace.
Funkční klasifikace
--VCH410 (Normally Closed NC): Výstupní port se automaticky odvětrává při vypnutí, ideální pro ovládání zapnutí a vypnutí hlavního přívodu vzduchu.
--Použitelné jako selektorové ventily a ovládání smyčky nabíjení a odvzdušňování; protitlak a rozsah spínacího tlaku musí být potvrzeny před návrhem potrubí.
--Upřednostněte potvrzení základních parametrů: pracovní tlak, velikost závitu portu, funkce NC/NO, napětí cívky a rozhraní elektrického vedení.
--Pro vysokotlaké spínání nebo duální pracovní podmínky přeměny vysokého/nízkého tlaku použijte vysokotlaké regulátory řady SOLH VCHR ke stabilizaci tlaku meziokruhu.
--Vyžadovat přívod čistého suchého vzduchu s přesností filtrace ≤5 μm; olejová mlha a nečistoty zrychlí opotřebení těsnění a výrazně zkrátí životnost.
--Zakázaná montážní orientace: Cívka nesmí nikdy směřovat dolů, aby se zabránilo vniknutí prachu, vody a cizích částic do sestavy kotvy a zablokování.
--Standardní utahovací moment závitu:
*G1/2, G3/4 závitové porty: 28–30 N·m
*G1 závitový port: 36–38 N·m
--Pravidelně kontrolujte těsnost a těsnost elektrického vedení.
-- Aktivujte úplný spínací cyklus jednou za 30 dní, abyste zabránili přilnutí cívky talíře a zablokování způsobenému dlouhodobým statickým stavem.
SOLH VCH410 vysokotlaký pilotní talířový 3-cestný solenoidový ventil podporuje pracovní tlak až 5,0 MPa, vybavený polyuretanovým elastickým těsněním, velkými průtokovými G standardními porty a životností 10 milionů cyklů, spolehlivým vyhrazeným spínacím ventilem pro střední a vysokotlaké vzduchové a plnicí a odvzdušňovací obvody průmyslového ovládání.
